防爆操作控制站带急停旋钮电位计结构

　　在炼油厂常压装置区的机泵旁、化工车间反应釜周边的防爆区域、喷漆房的送排风设备侧、粮食仓储浅圆仓的输送设备端，这类存在易燃易爆气体或可燃性粉尘的危险作业场景里，现场就地控制设备的选型一直是电气设计环节的核心要点——既要满足防爆等级的硬性要求，又要兼顾现场操作人员的操作便捷性，还要适配不同设备的控制逻辑需求，这款防爆控制站的结构设计刚好匹配这类场景的实际使用需求。

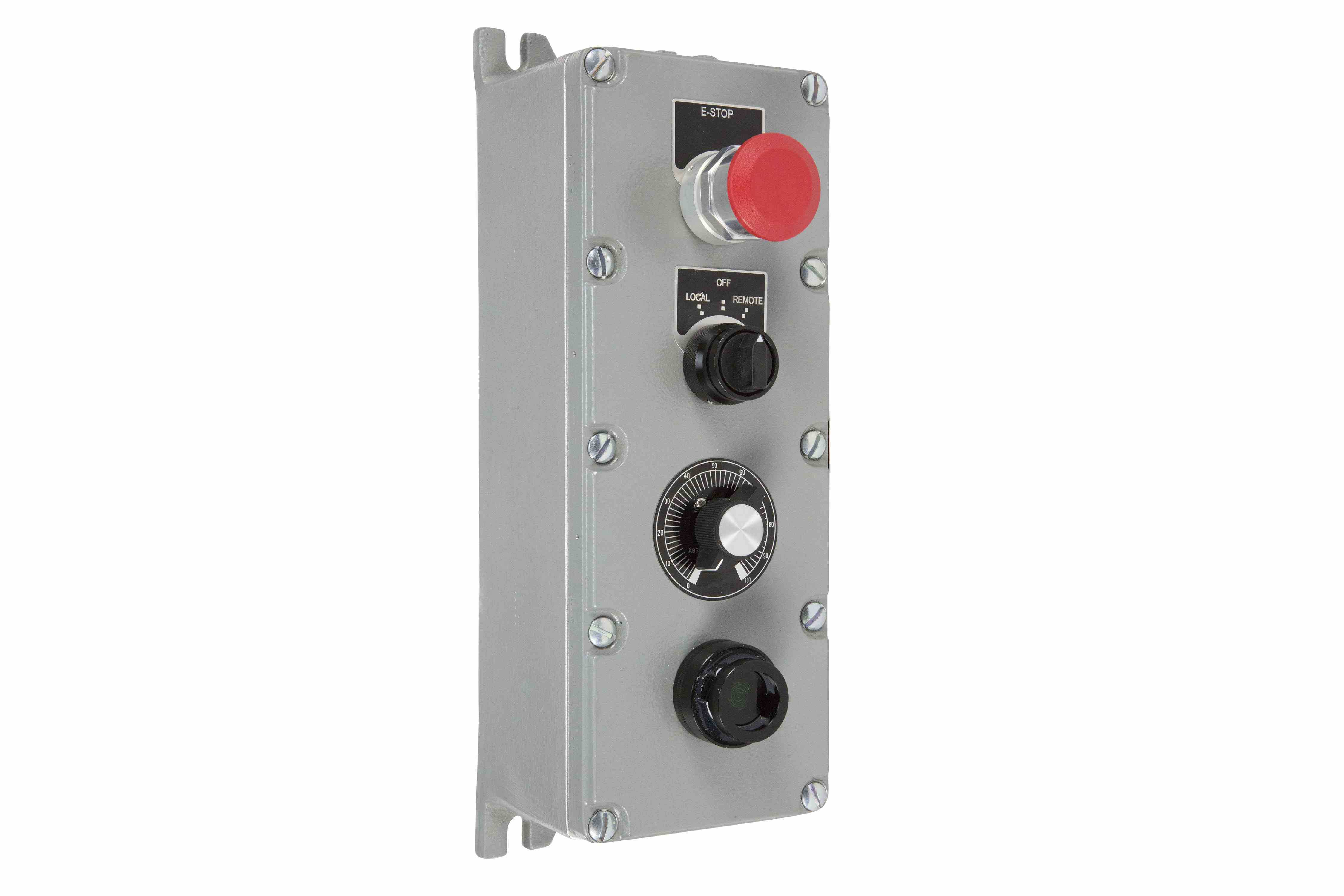

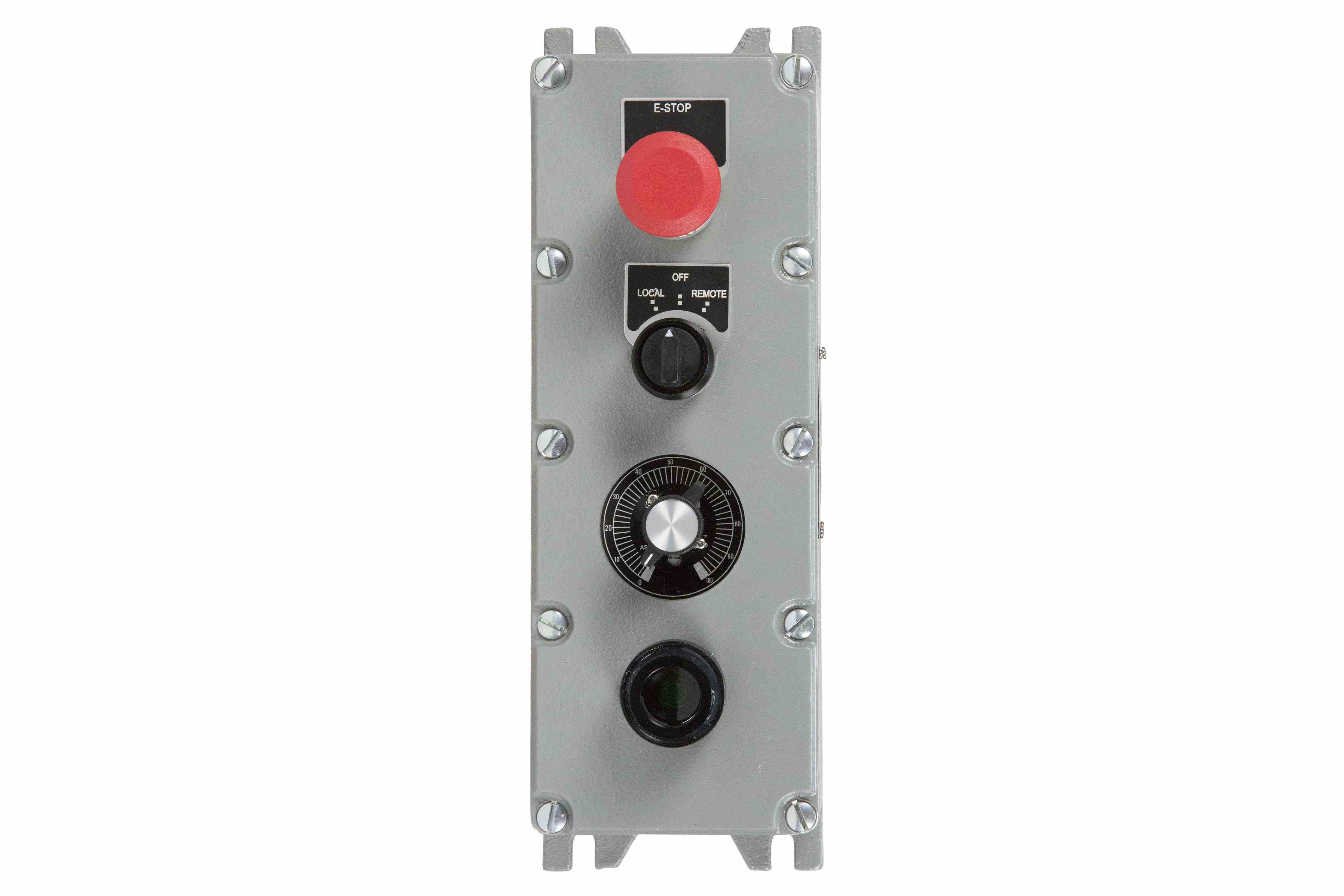

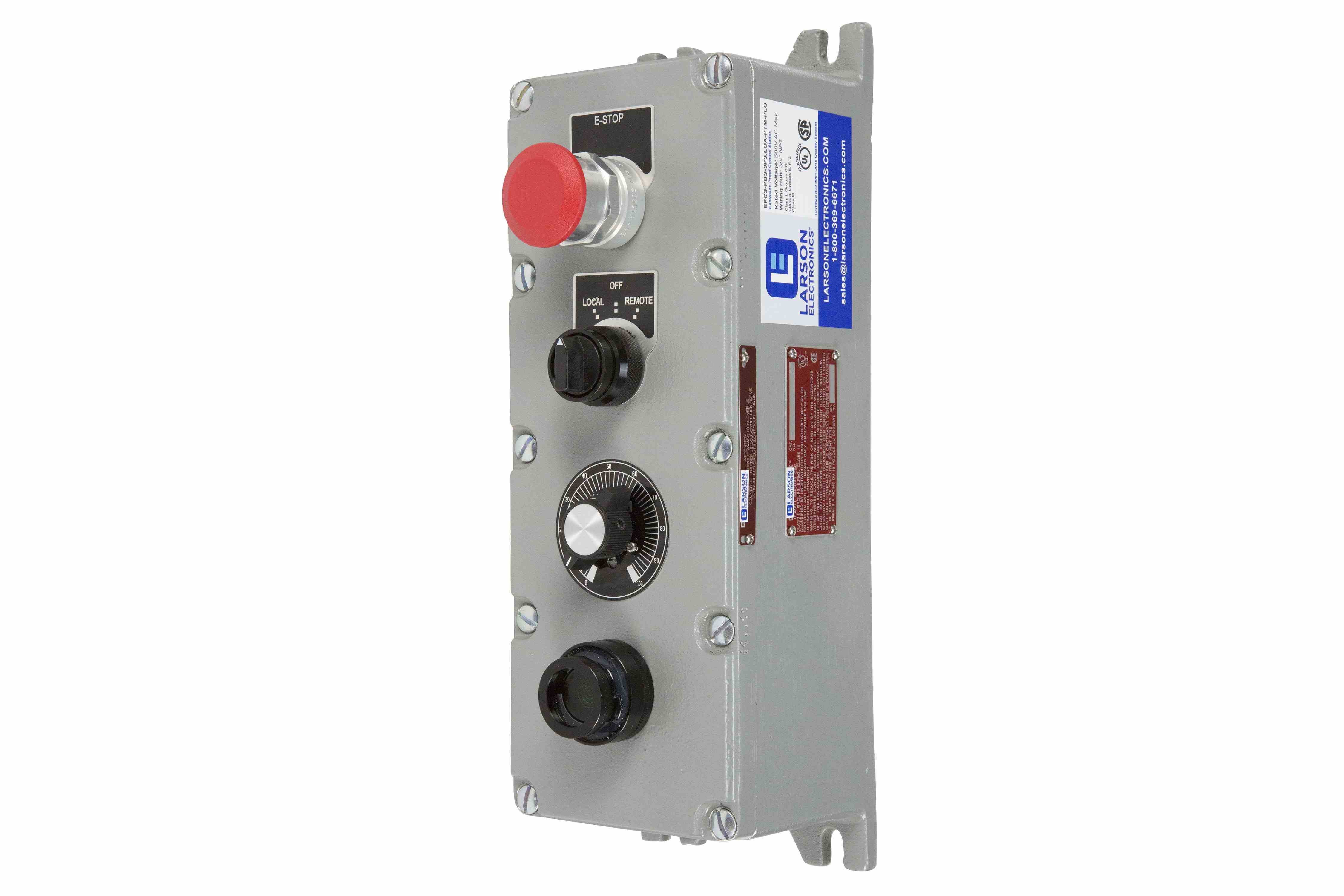

　　从实际使用逻辑来看，这款控制站整合了现场操作最常用的几类控制元件：顶部的红色蘑菇头急停按钮采用推拉式操作结构，按下即可触发设备紧急停机回路，旋转后才能复位，避免现场误碰导致的误复位风险，完全符合工业现场急停元件的安全规范；急停下方的三位选择开关对应本地、关闭、自动三个档位，操作人员可直接在现场完成控制权限的切换——切至本地档时可通过下方元件现场启停设备，切至关闭档时切断设备控制回路便于检修作业，切至自动档时设备交由中控室DCS系统远程控制，无需额外配置权限切换箱；再下方的10k欧姆单圈电位计可实现设备运行参数的连续调节，比如风机转速调节、阀门开度微调、给料机输送速度调整等场景，都能通过旋转电位计输出连续的模拟量信号，适配不同工况的参数调节需求；最下方的黑色旋钮可作为设备启停或复位的操作元件，搭配内置的绿色状态指示灯，操作人员可直观判断设备当前的运行状态，不用往返中控室确认设备状态。

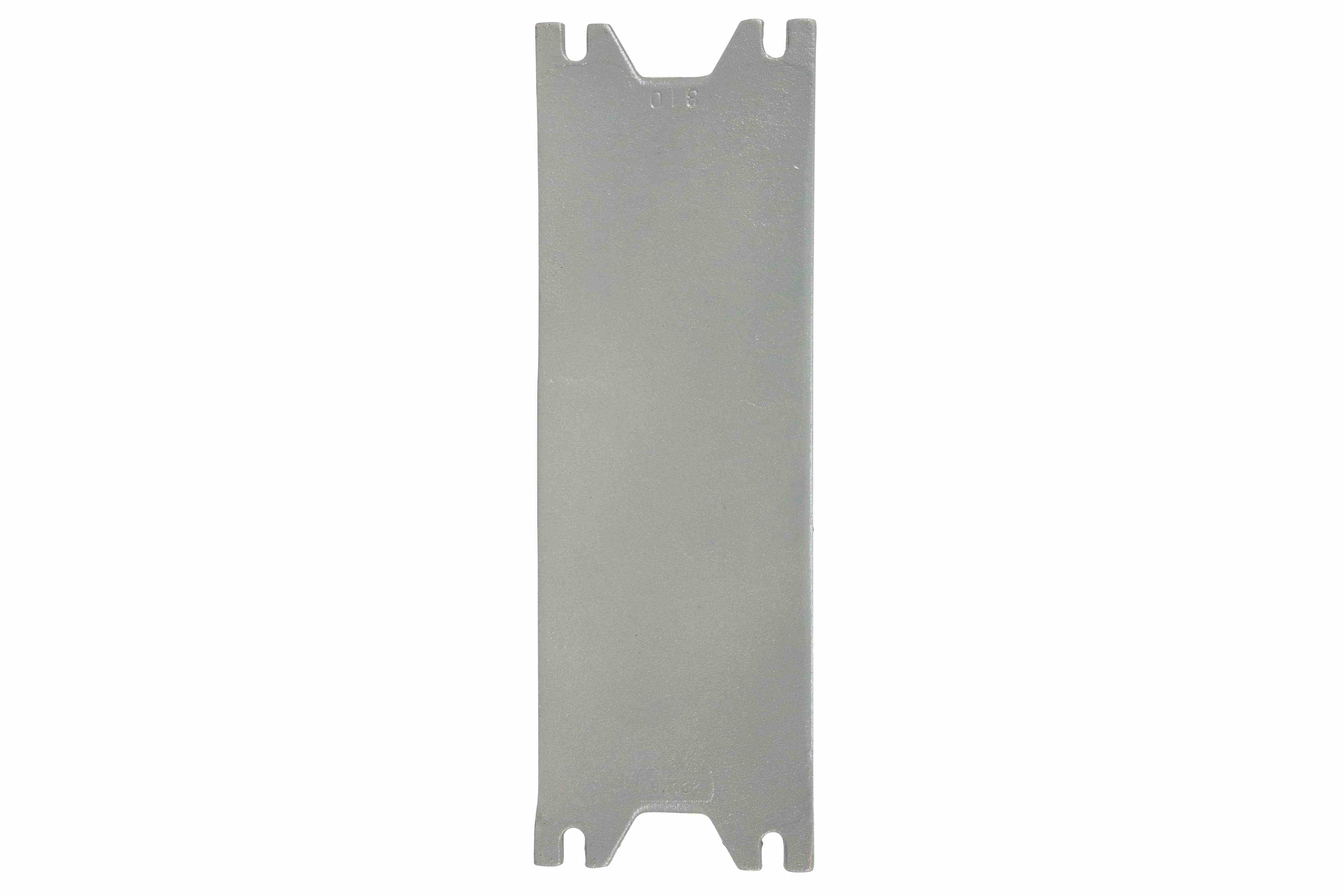

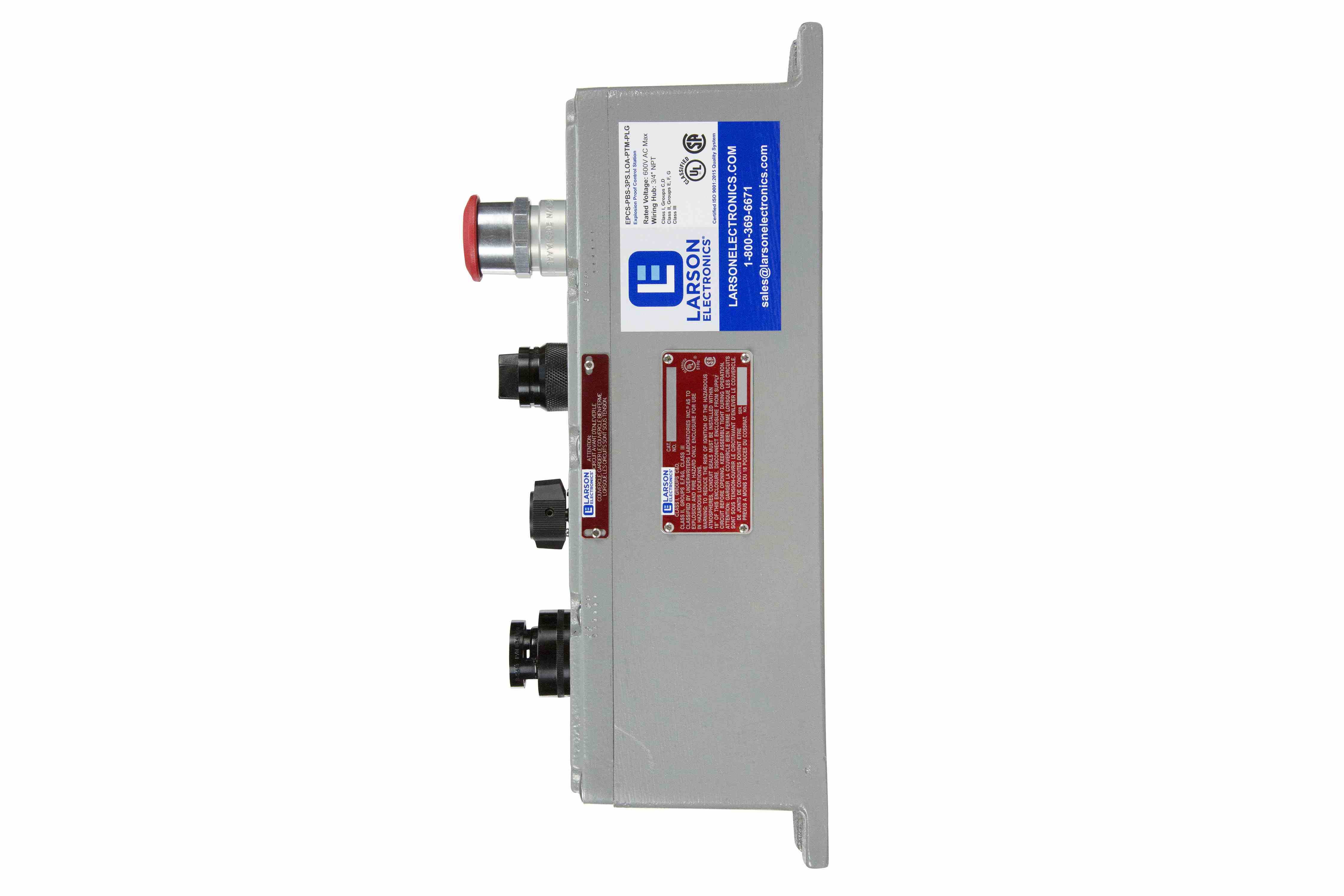

　　从结构设计思路来看，这款控制站采用铸铝壳体搭配不锈钢紧固件的材质组合，壳体表面做防腐处理，可适应户外露天、潮湿、轻度腐蚀的复杂工业环境，壳体的隔爆接合面满足防爆标准的间隙与长度要求，可将壳内元件产生的电弧、火花限制在壳体内部，避免引燃外部环境的易燃易爆介质。壳体上盖预留四个元件安装孔位，所有元件均采用防爆型结构，接线腔与元件腔分隔设计，接线时只需打开接线腔盖板即可完成线缆接入，不用拆卸上盖的操作元件，既降低现场安装的接线难度，也避免反复拆卸上盖导致隔爆面损伤影响防爆性能。壳体背部设计有一体化安装挂脚，挂脚预留标准安装孔位，可直接固定在现场的设备立柱、墙面支架或设备本体的安装面上，无需额外制作过渡安装板。

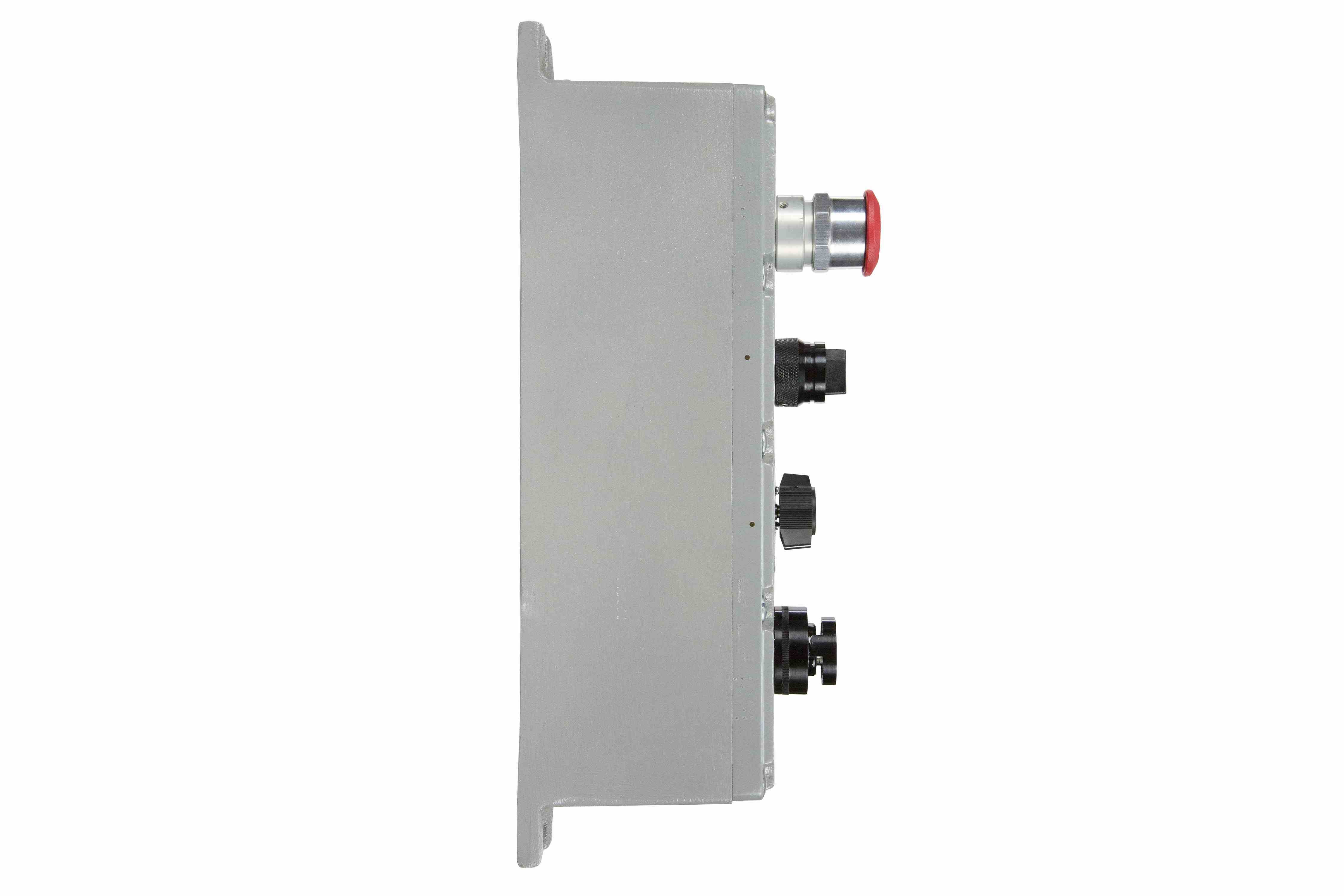

　　从安装边界与尺寸适配角度，这款控制站的整体外形为竖置长方体结构，元件排布沿壳体纵向均匀分布，操作元件之间的间距满足戴劳保手套操作的空间要求，不会出现操作一个元件误碰相邻元件的问题。安装时需注意壳体与安装面之间要加装密封垫片，避免雨水、粉尘从安装缝隙渗入接线腔，线缆引入需采用配套的防爆电缆格兰头，做好线缆入口处的密封处理，保证整体的防爆防护性能。电位计的调节旋钮带有刻度标识，操作人员可根据刻度快速定位到常用参数位置，提升现场操作的效率。三位选择开关的档位带有清晰的档位标识，即使在光线较差的作业环境下，操作人员也能通过手感与标识快速判断当前开关所处的档位。

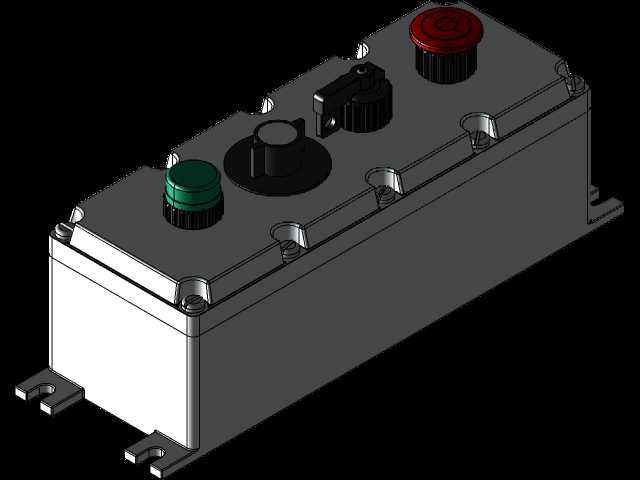

　　这类防爆控制站的应用场景覆盖了多数存在爆炸危险的工业作业区域，相比普通的现场按钮盒，它整合了急停、档位切换、参数调节、状态指示的多重功能，不用在现场安装多个独立的防爆操作元件，既减少现场安装的开孔与布线工作量，也降低多个元件分散布置带来的故障点，同时统一的壳体结构也更便于后期的维护与元件更换。在结构建模过程中，需要重点还原隔爆接合面的尺寸公差、元件安装孔的位置精度、挂脚的安装孔位尺寸，保证模型导出后可直接用于安装布局设计、防爆壳体的二次开发以及现场安装方案的模拟验证，建模时要注意不同操作元件的操作行程与空间预留，比如急停按钮按下后的突出长度、电位计旋钮的旋转空间，都要在模型中准确体现，避免后期安装出现元件干涉、操作空间不足的问题。
