封装式防水DC-DC降压转换器结构设计

　　这款封装式直流降压转换装置，核心功能是实现24V直流输入到12V直流输出的电压变换，额定持续输出电流可达25A，适配总功率300W以内的12V直流负载，在车载改装、户外LED照明、移动电子设备供电、船舶低压供电等场景中应用广泛。很多工程场景里，车载电瓶、工程设备的原生供电母线是24V直流，但配套的照明灯具、监控模块、小型车载电器、高尔夫球车附属设备往往采用12V直流供电，直接接入会直接烧毁负载，这类灌封式降压装置就是为了解决这类电压匹配问题设计的。

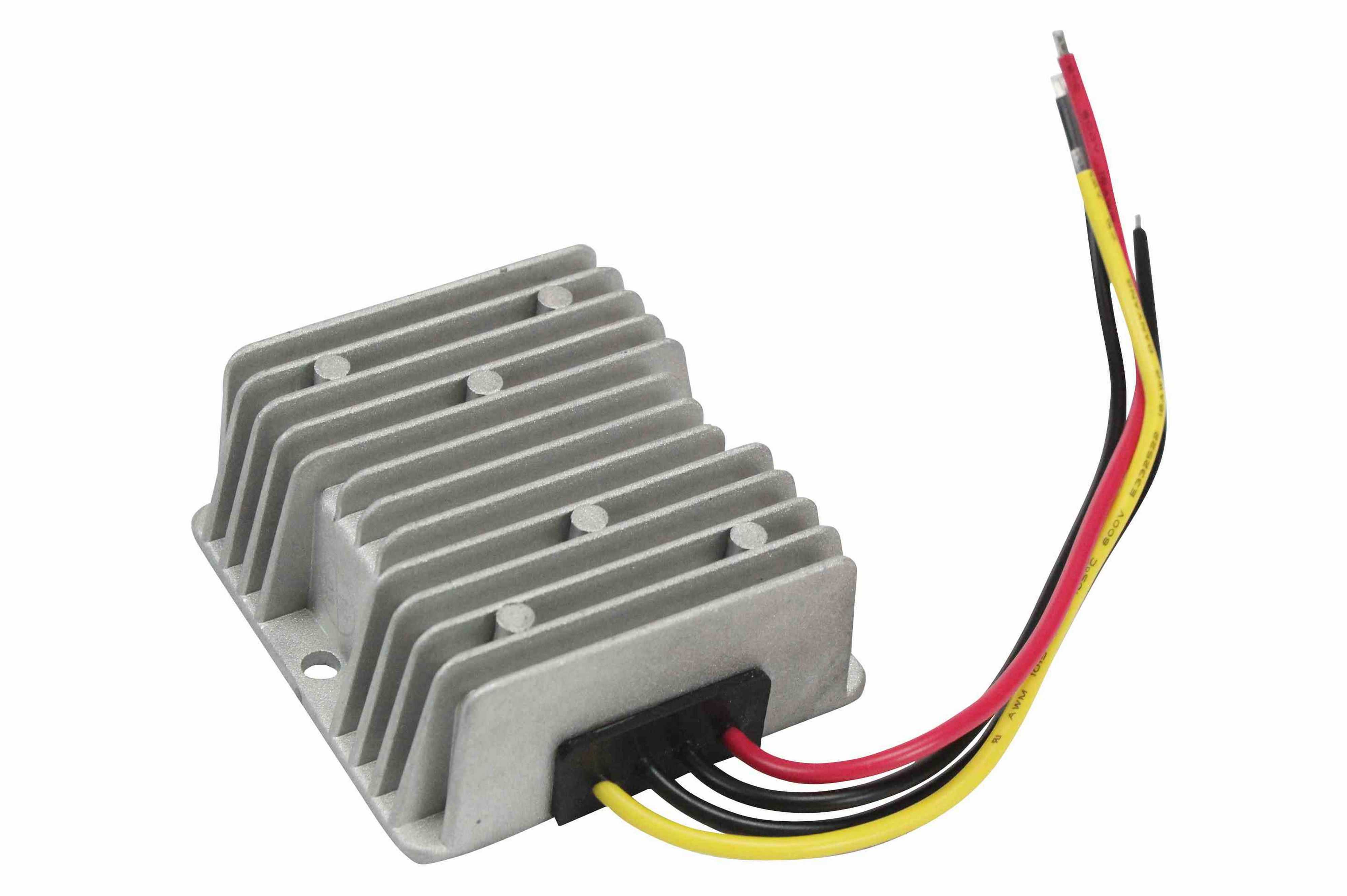

　　从结构设计来看，外壳采用铸铝一体成型的鳍片式散热结构，没有额外加装散热风扇，完全依靠外壳鳍片的自然对流实现散热，这种无风扇设计一方面能降低长期运行的故障点，另一方面也能配合灌封结构实现IP68级的防护能力，可在潮湿、多尘、甚至短时淋水溅水的户外环境下稳定工作，不管是安装在车辆底盘附近、户外灯杆内部，还是潮湿的设备舱内，都不用额外做防水防护处理。外壳侧边预留了带安装孔的固定耳，安装时可通过螺栓直接固定在设备的金属安装面上，安装面本身也能辅助传导热量，进一步提升散热效率，建模时需要注意固定耳的安装孔位公差，预留足够的装配间隙，避免现场安装时出现孔位错位无法固定的问题。

　　接线端采用飞线引出设计，输入侧和输出侧各引出两根多股铜芯导线，导线出厂时已经剥去端部绝缘层，方便现场直接压接接线端子，不用额外处理线皮。接线时需要注意区分线序：输入端两根线对应24V直流正负极，输出端两根线对应12V直流正负极，接反会直接导致装置无法工作甚至烧毁内部电路。导线从外壳引出的位置做了橡胶密封护套，和内部的环氧树脂灌封层形成双重密封，避免水汽从接线缝隙渗入内部电路。

　　内部电路采用灌封工艺，所有电子元件都被导热环氧树脂完全包裹，一方面可以固定内部元件，避免车辆、移动设备运行时的震动导致元件引脚脱焊，另一方面环氧树脂可以将元件工作产生的热量快速传导到铸铝外壳上，提升整体散热效率，同时还能隔绝水汽、粉尘对内部电路板的侵蚀。电路本身集成了多重保护机制：过流保护会在输出电流超过额定阈值时限制输出电流，避免过载烧毁装置或后端负载；过压保护会在输入电压超出正常工作范围时切断输出，保护后端12V设备；短路保护会在输出端出现短路故障时进入打嗝保护模式，切断输出，待短路故障排除后自动恢复正常供电，不会因为单次短路就永久损坏。

　　从电气特性来看，这款装置的开关工作频率为43kHz，转换效率可达95%以上，工作时的自身发热损耗很低，能适配-10℃到60℃的环境工作温度范围。选型使用时需要注意，长期运行的负载总功率不要超过额定功率的75%，也就是不要超过225W，留足功率余量可以降低装置的工作温升，大幅延长使用寿命。比如后端接12V的LED灯具，要先统计所有灯具的总功率，用总功率除以12V算出总工作电流，确认总电流不超过18.75A再选用这款装置，如果满负载25A长期运行，装置温升会过高，加速内部元件老化，缩短使用寿命。

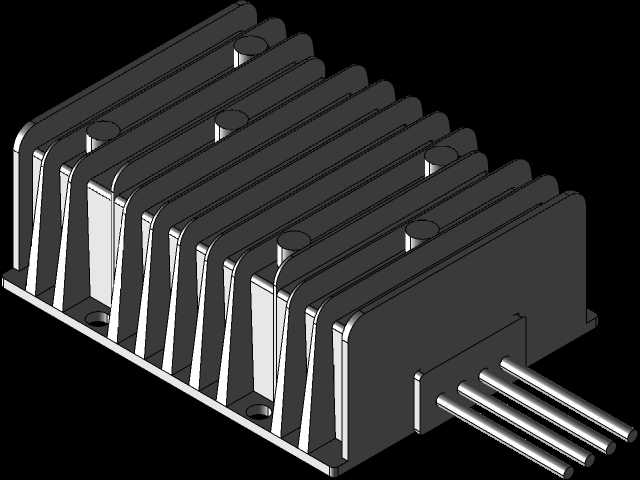

　　建模过程中，除了还原外壳的鳍片散热结构、固定耳安装位、飞线的出线位置和线径长度，还要注意整体的外形边界尺寸，避免在做设备整体装配时和其他零部件出现干涉。飞线的弯曲半径也要符合实际线材的弯折特性，不要做出过小的弯折角度，和实际安装状态保持一致，方便后续做装配干涉检查、布线模拟的时候能得到准确的结果。这类灌封电源的三维模型，在做车载设备集成、户外照明设备设计、移动供电系统设计的时候，能帮助结构工程师提前确认安装空间、布线走向，减少后期打样装配时出现的干涉问题，提升整体设计效率。
