封装式防水DC-DC12V转24V10A升压变换器

　　这款灌封结构的直流升压变换装置，核心解决低压直流供电场景下的高压直流取电需求，在车载改装、户外移动供电、船舶辅装、工业现场分布式供电等场景中应用广泛。很多户外作业的车载LED照明、车载通讯电台、便携检测设备仅支持24V直流供电，但车辆本体、小型储能电源仅提供12V直流输出，这类升压模块就是为匹配这类电压差需求设计的，无需更换整套供电系统，即可实现电压等级的匹配，大幅降低设备适配的改造成本。

　　从功能特性来看，该模块额定输入12V直流，额定输出24V直流，持续输出电流可达10A，额定输出功率240W，转换效率可达95%，开关工作频率为43KHz，自身工作损耗控制在较低水平。模块采用全灌封密封结构，防护等级达到IP68，可直接在潮湿、多尘、存在短时淋水的户外场景使用，无需额外加装防水外罩，也能在-10℃到60℃的环境温度区间内稳定工作。电路层面集成了过流、过压、短路、过热四类保护机制，当输出端出现短路故障时，模块会进入限流打嗝工作模式，故障排除后可自动恢复输出，不会因为单次负载故障造成模块永久烧毁；当负载电流超过额定阈值、输入电压超出正常工作范围、内部功率器件温度过高时，模块会主动限制输出功率或切断输出，避免故障扩大，保护后端连接的用电设备。

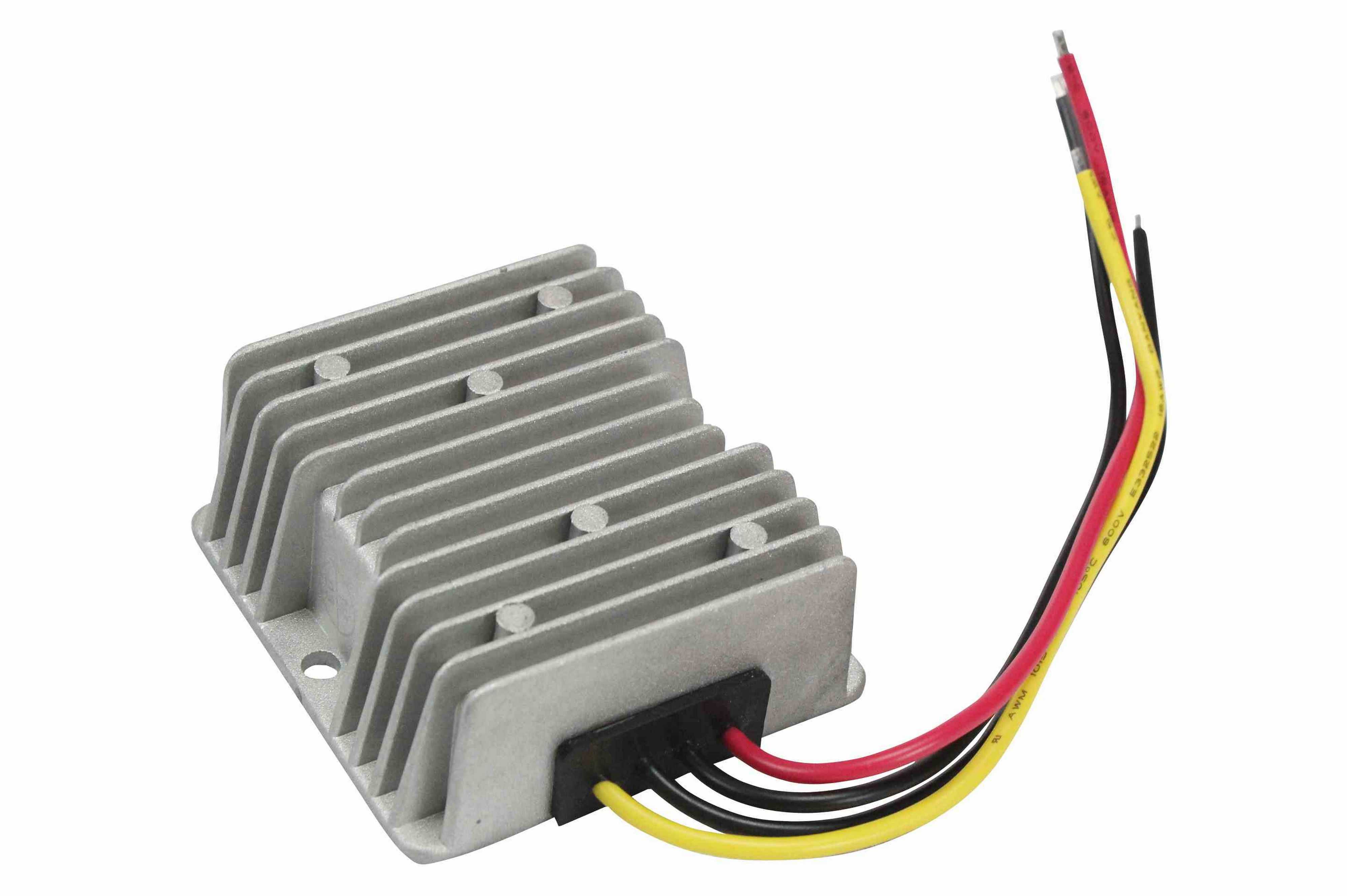

　　结构设计上，模块外壳采用铸铝材质，外壳直接集成了平行排布的散热鳍片，无需额外加装散热风扇即可满足满负载运行的散热需求，鳍片的排布方向顺着安装后的气流走向设计，可借助车辆行驶、设备通风的自然气流带走热量，全密封无风扇的结构也避免了灰尘、水汽从散热缝隙进入模块内部的风险。模块的输入输出端采用飞线引出设计，输入侧配置两根6英寸长的导线，输出侧配置两根6英寸长的导线，所有导线出厂时已经完成剥头镀锡处理，现场安装时无需额外处理线芯，直接压接或焊接即可完成接线，导线的线径匹配10A持续载流的要求，长时间满负载运行不会出现线芯过热的问题。外壳底部预留了两个带安装孔的固定耳，安装孔的位置、孔径适配常见的车载、机柜内的安装点位，安装时可通过螺栓直接将模块固定在金属安装面上，金属安装面还可辅助外壳散热，进一步提升模块的持续负载能力。

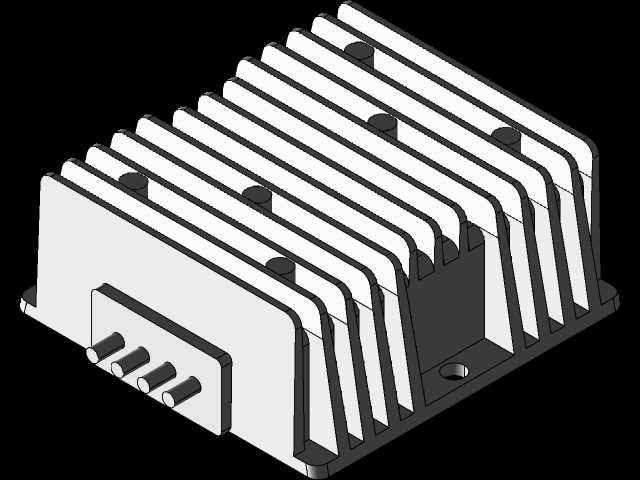

　　实际选型使用时需要注意，模块的持续工作负载建议控制在额定输出功率的75%以内，也就是持续输出电流不超过7.5A，长期满负载运行会造成模块内部热量累积，加速功率器件老化，缩短使用寿命。接线时需要严格区分正负极，输入侧的红黑导线分别对应12V输入的正负极，输出侧的导线对应24V输出的正负极，接反会直接造成模块或后端设备损坏。由于模块采用全灌封结构，内部元器件完全被密封胶填充，后期无法进行拆解维修，安装时需要提前确认接线极性、安装位置的通风条件，避免安装在靠近发动机排气、大功率发热器件的高温区域，防止环境温度超过模块的工作上限。这类模块的三维建模过程中，需要重点还原外壳散热鳍片的尺寸间距、固定耳的安装孔位坐标、引出导线的线径与出线位置，确保装配干涉检查时能准确判断模块在整体设备中的安装空间是否充足，导线的弯折半径是否满足布线要求，避免实际生产装配时出现空间不足、接线长度不够的问题。
