C1D1级表面安装防爆外壳结构设计

　　在石化厂区、油气加注站、粉尘加工车间这类存在易燃易爆介质的作业场景中，电气设备的外壳防护是整个防爆系统的第一道物理屏障，这款铸铝材质的隔爆外壳，正是针对Class1 Division1级别的高危爆炸环境开发的承载壳体，主要用于容纳现场安装的电气控制模块、信号转换单元、配电接线组件，避免内部电路产生的电弧、火花引燃外部环境中的爆炸性混合物，同时也能阻挡外部粉尘、水汽、腐蚀性介质侵入壳内，保障内部电气元件长期稳定运行。

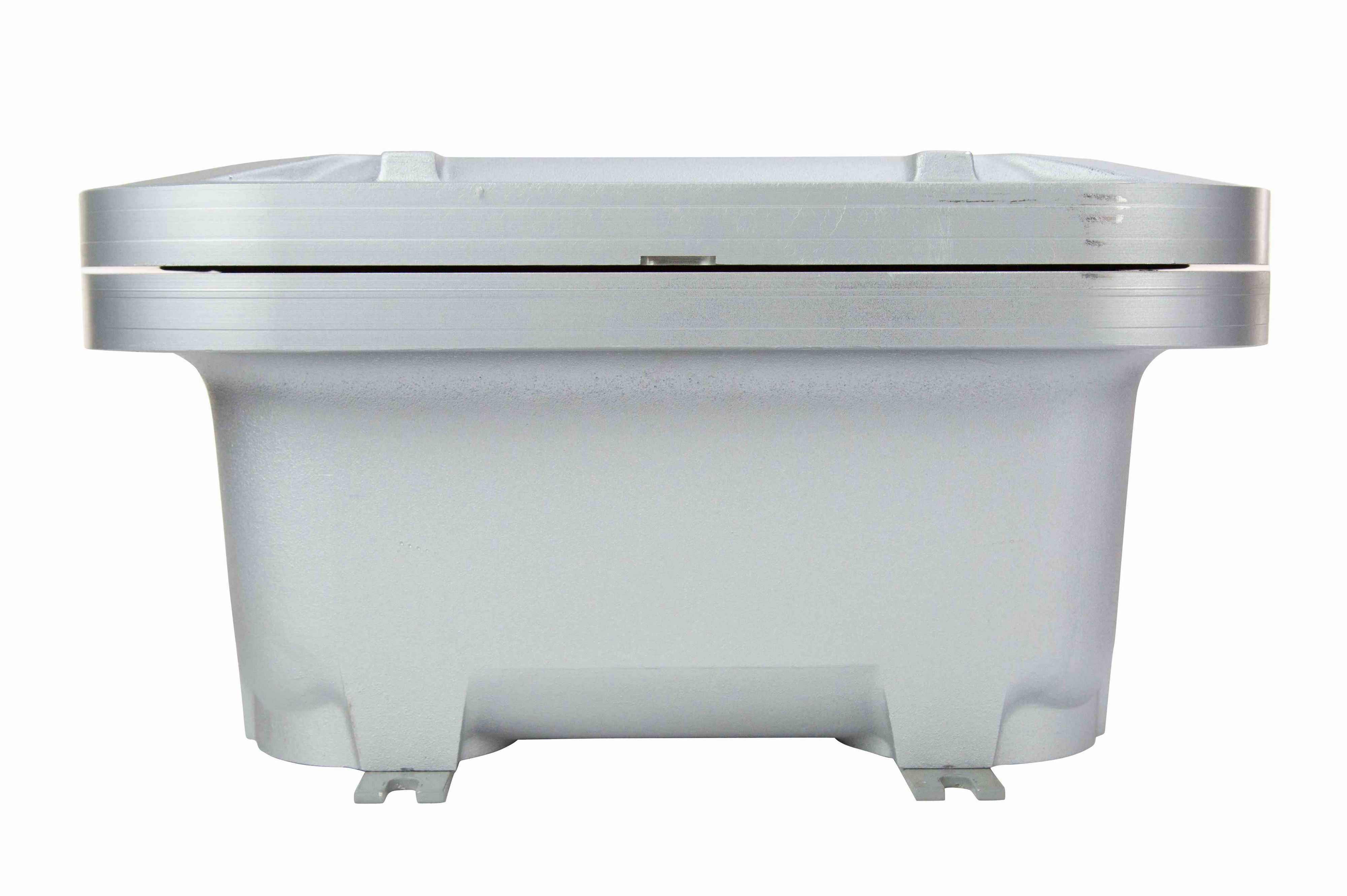

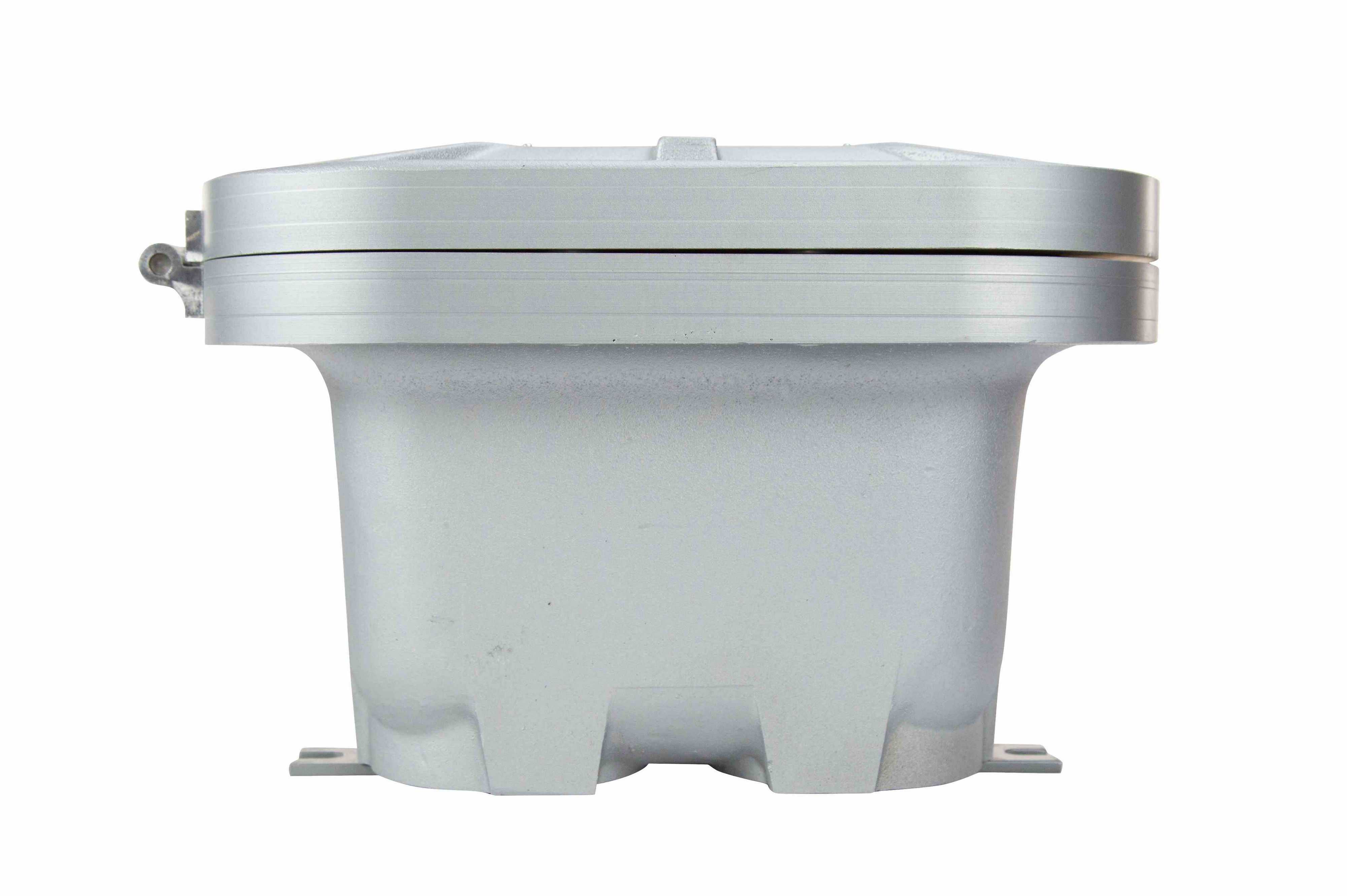

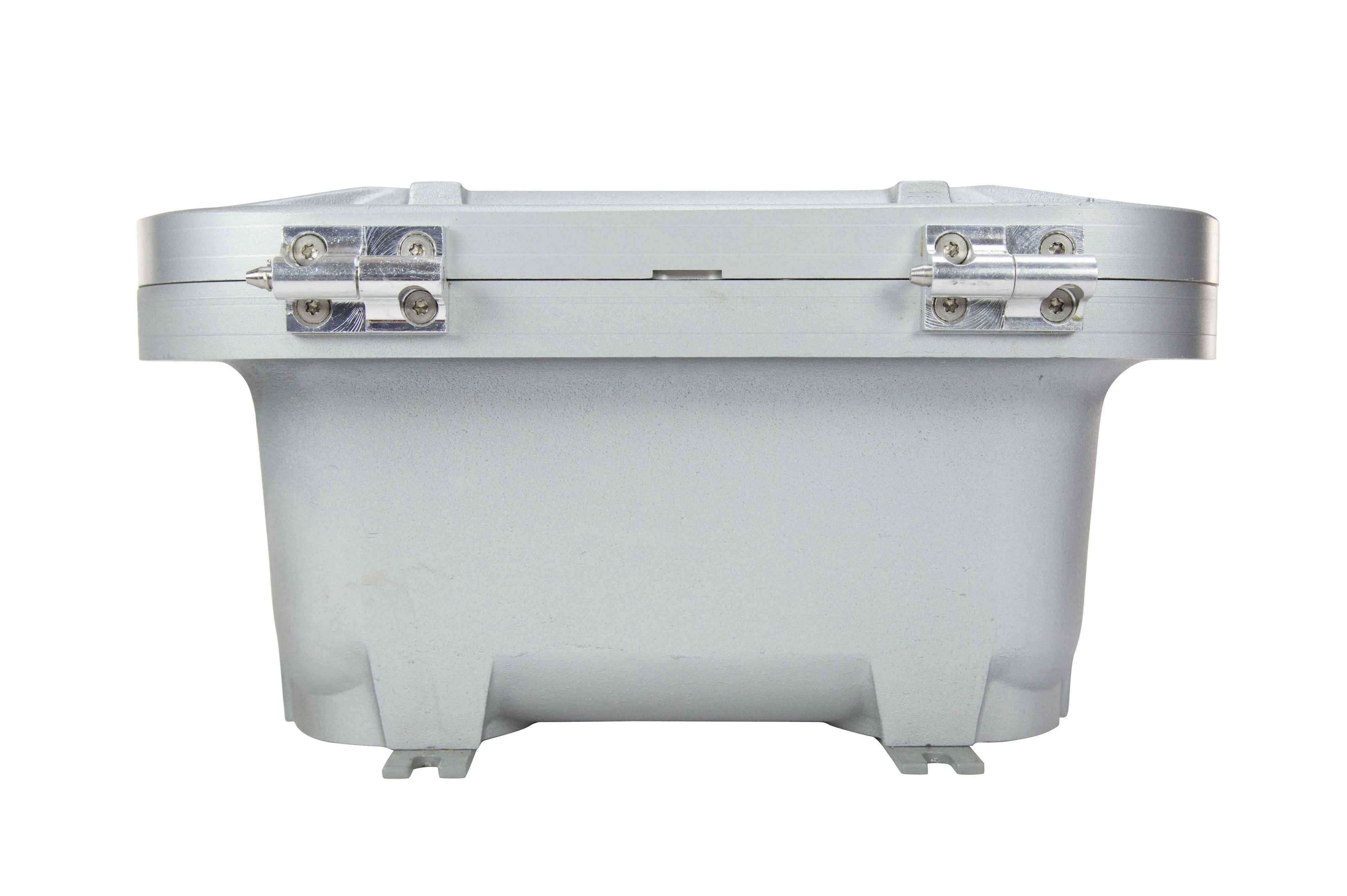

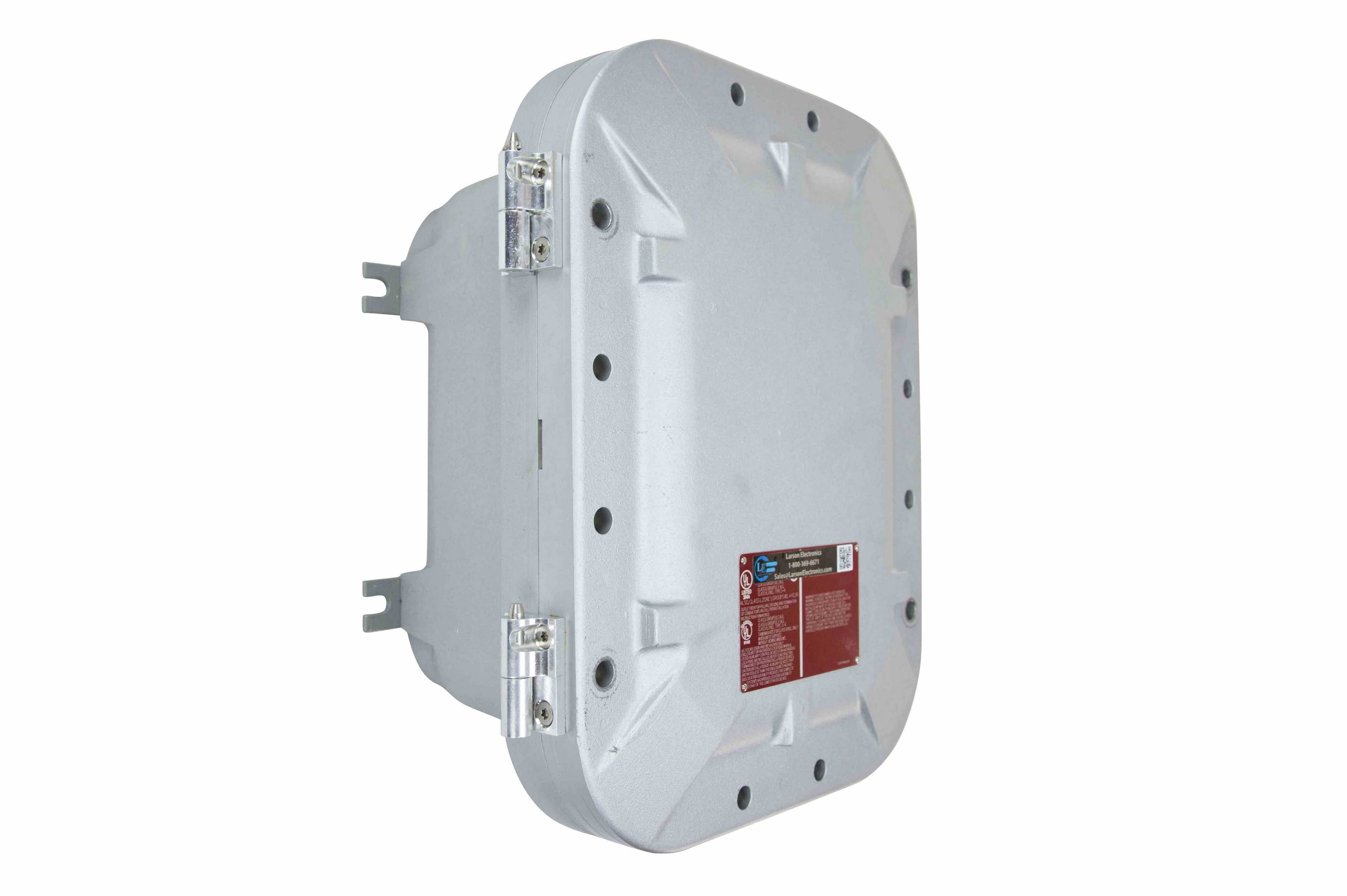

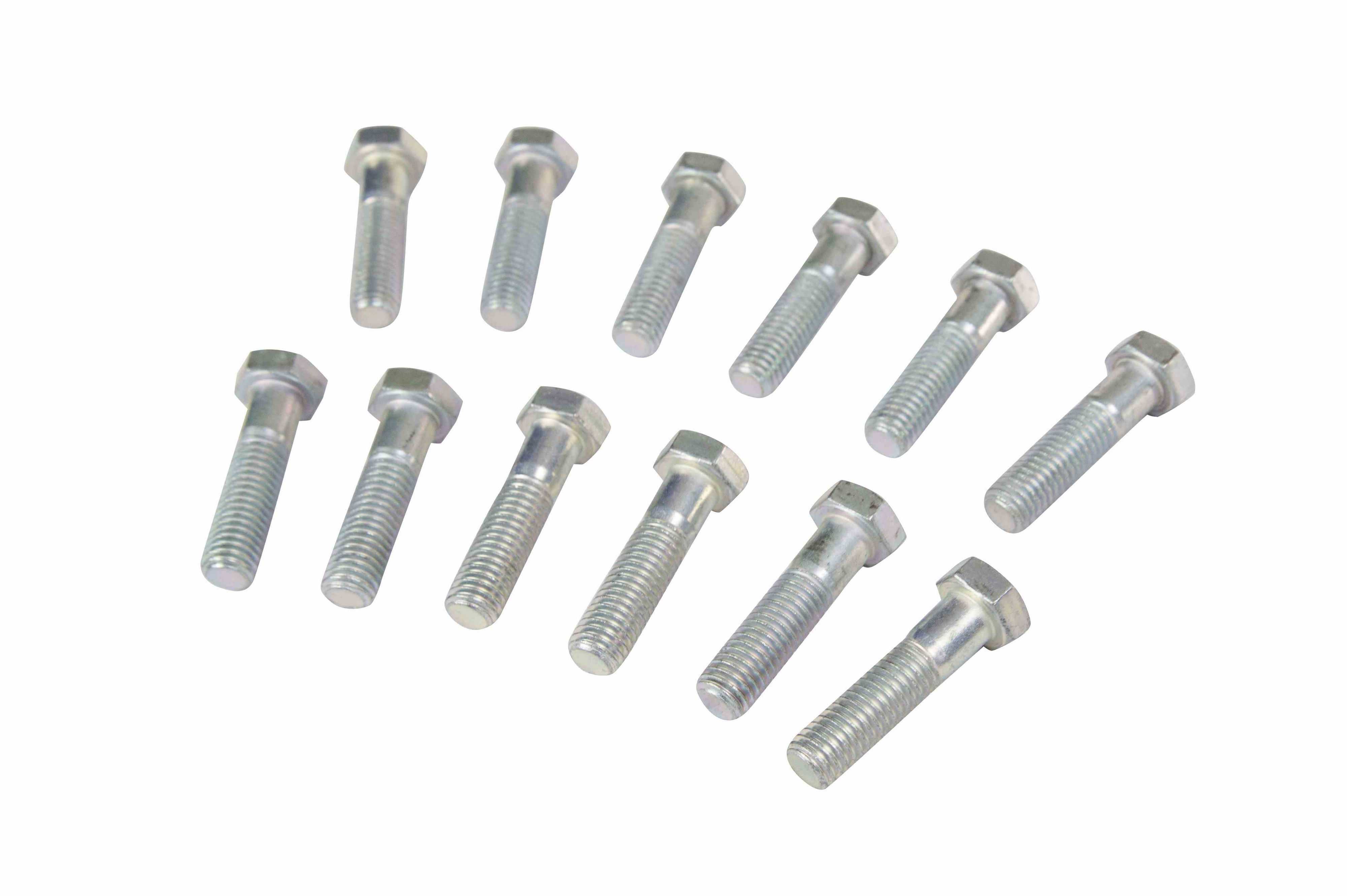

　　从结构设计逻辑来看，壳体采用铸铝合金一体压铸成型的上盖与下座结构，材质本身兼顾轻量化与结构强度，相比钢板焊接壳体的焊缝应力缺陷，铸铝壳体的成型一致性更好，隔爆结合面的加工精度更容易控制。上盖与下座的连接沿周向布置了多组不锈钢紧固螺栓，配合内置的NEMA4X等级水密密封垫片，螺栓拧紧后能在结合面形成均匀的压紧力，既保证隔爆间隙满足标准要求，又能实现防雨淋、防喷水、防粉尘侵入的防护效果，适配室内外无遮蔽的安装场景。壳体侧面设置了不锈钢铰链结构，日常维护时无需完全拆下上盖，松开螺栓即可翻转上盖操作内部元件，避免高空或狭窄安装位拆卸零件掉落的风险。

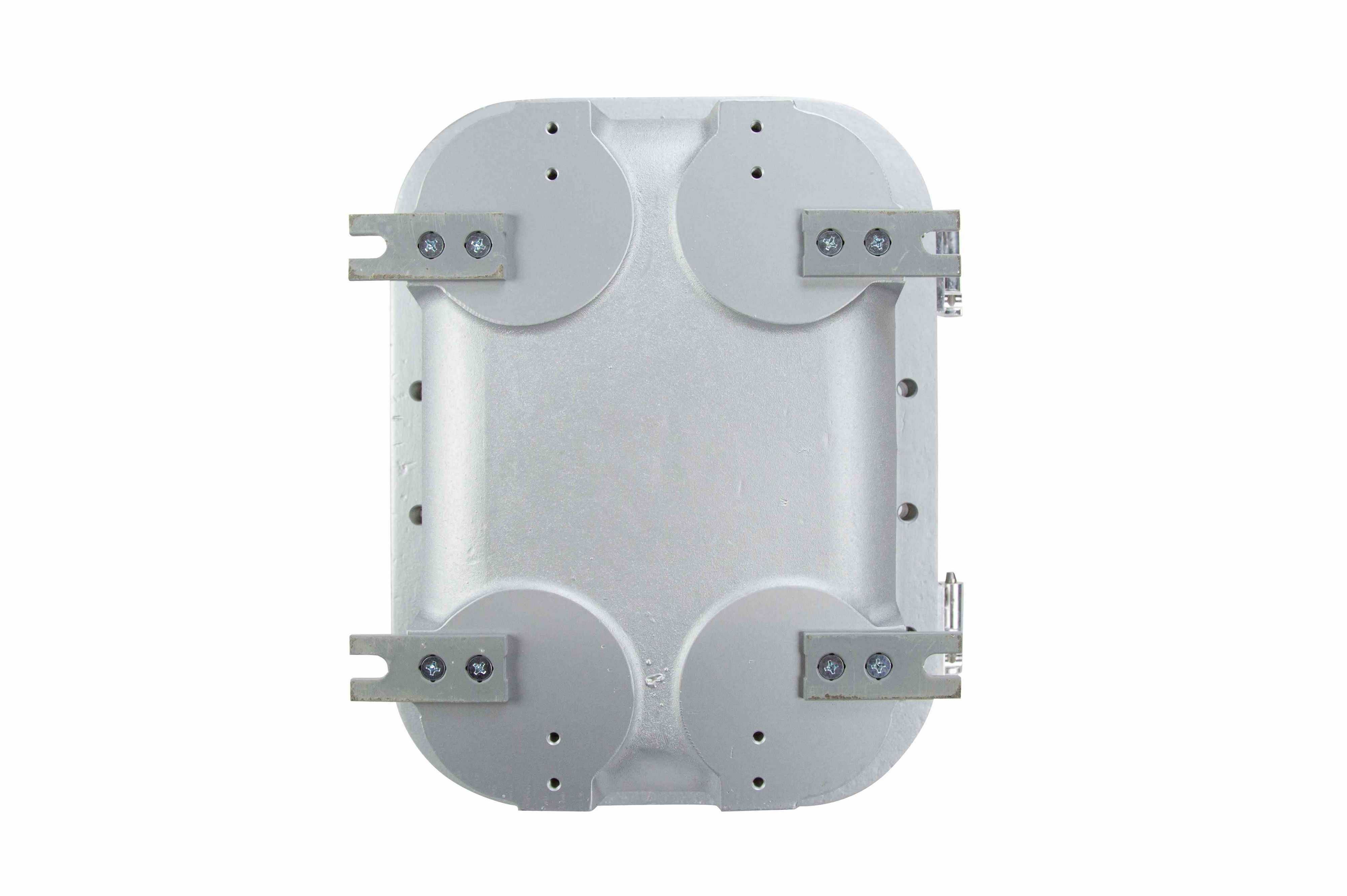

　　尺寸与安装边界方面，这款壳体的外部安装支脚为一体铸造成型后加工，支脚上预留了标准安装孔位，可直接通过膨胀螺栓或安装支架固定在墙面、设备立柱、平台立面等表面安装场景，安装时无需额外制作过渡转接板。壳体内部的有效容纳空间为8英寸×12英寸×6英寸，内部配套可拆卸的安装背板，背板通过预留的固定螺柱与壳体底座连接，电气元件可以先在背板上完成接线组装，再整体推入壳体内固定，大幅提升现场装配的效率，若需要扩展内部安装空间，也可更换不同深度的背板配件，不过这类扩展配件需要单独匹配隔爆参数，不能随意替换非原厂配件。

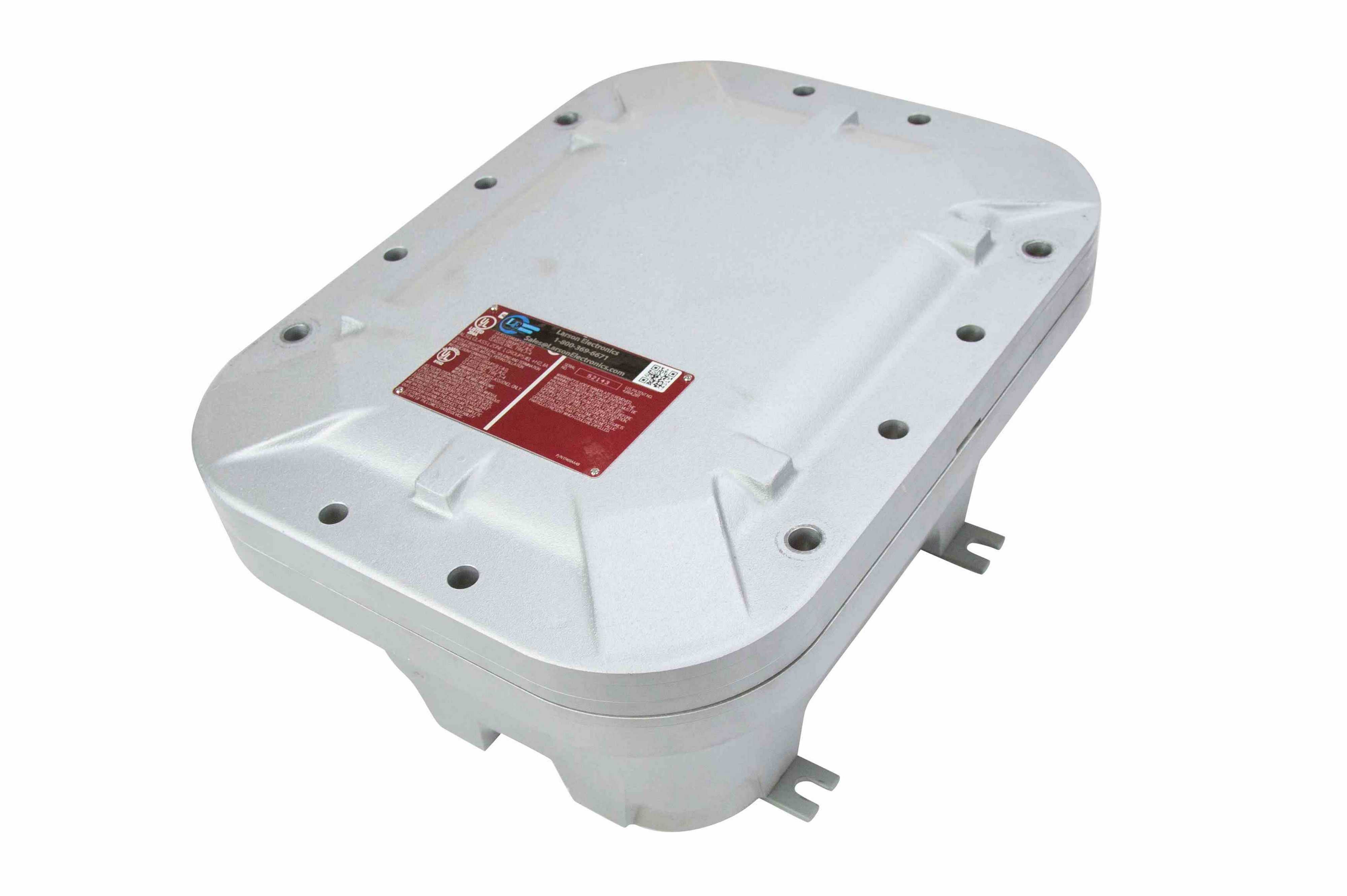

　　实际选型应用时需要注意，这款壳体属于隔爆型防护结构，适用的环境包含存在IIC类爆炸性气体、可燃性粉尘的1区、2区作业场所，安装时要保证壳体周边预留足够的操作空间，尤其是上盖翻转的方向不能有管线或结构遮挡，紧固螺栓需要按照对角顺序逐步拧紧，避免单个螺栓受力过大导致密封垫片压合不均，影响防护与隔爆性能。壳体外部的标识铭牌采用铆接固定，清晰标注了防爆等级、适用环境、壳体参数等信息，现场验收时需要核对铭牌参数与现场防爆区域的匹配性，严禁将该类壳体用于超出其防爆等级的0区爆炸环境，也不能在壳体带电的情况下松动紧固螺栓开盖操作，避免产生引爆风险。

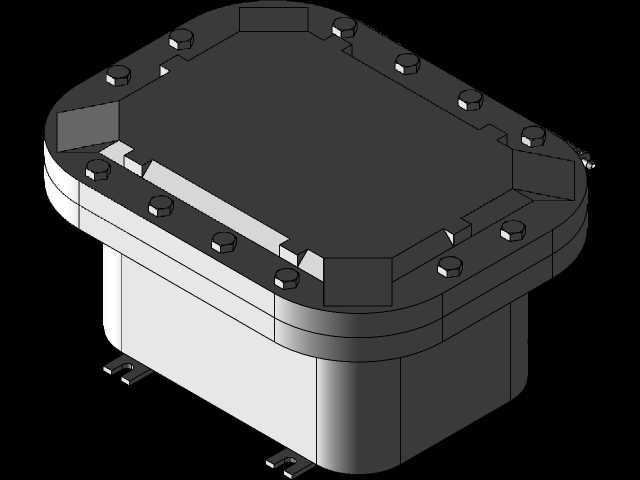

　　从建模还原的角度来看，这款壳体的三维结构完整还原了铸铝壳体的拔模斜度、隔爆结合面的止口结构、安装支脚的加强筋、螺栓孔的沉头结构、铰链的装配间隙，以及密封垫片的安装槽位，结构工程师在做现场防爆电气布置时，可以直接调用该模型完成安装布局校验，核对安装孔位的匹配度、壳体与周边管线的安全距离、操作维护空间是否充足，避免现场安装时出现尺寸干涉问题。
