4.5英寸铝制双腿带脚垫防爆外壳安装支架

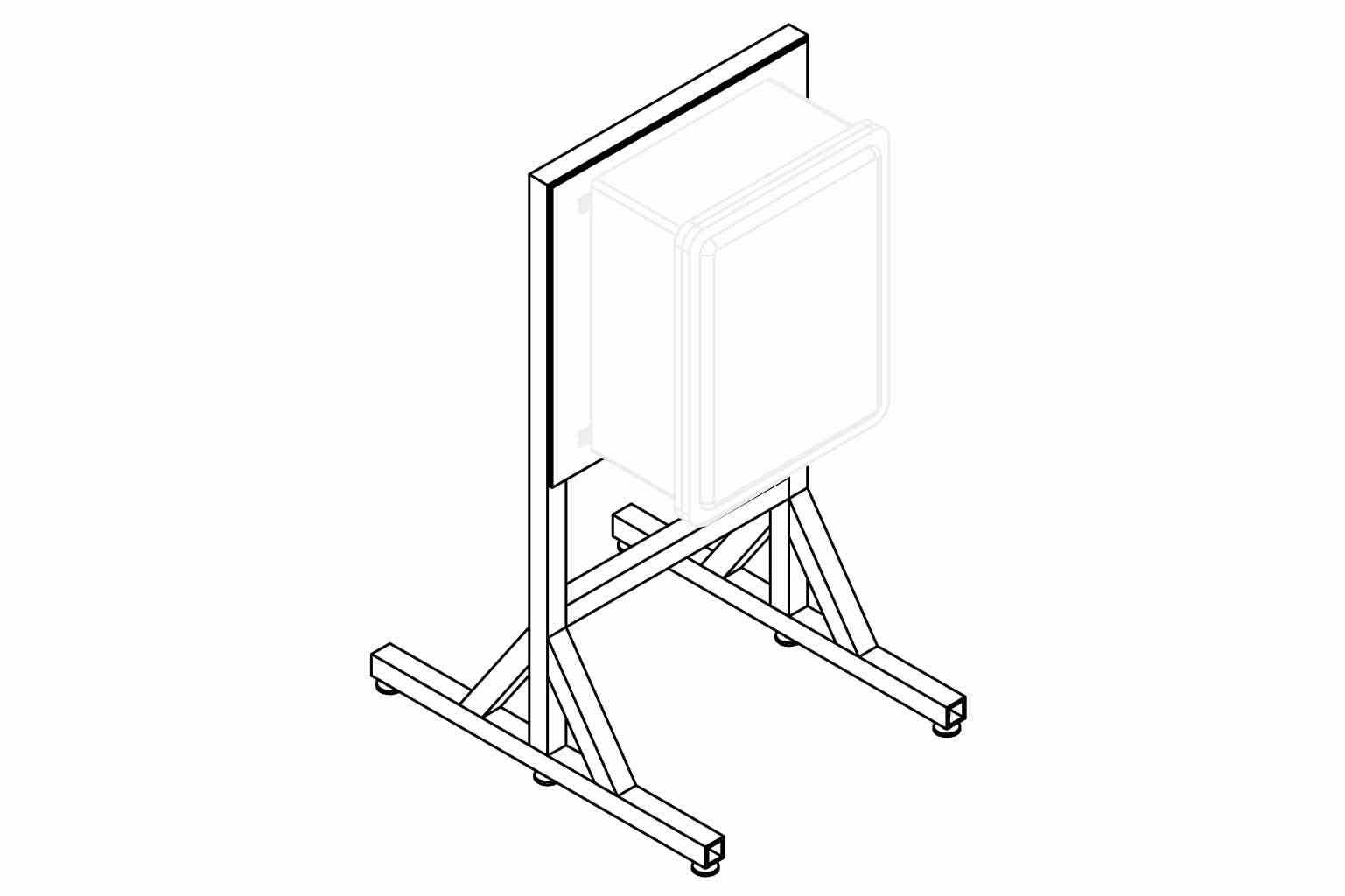

　　在石油开采、化工炼化、燃气仓储这类存在易燃易爆气体或粉尘的高危作业场景中，防爆电气设备的安装可靠性直接关系到现场作业安全，常规的落地或壁挂安装方式往往受限于现场工况，无法满足设备的安装高度、操作便利性以及移动调整需求，这款铝制双腿带脚垫的防爆外壳支架，正是针对这类场景下的防爆外壳安装需求开发的配套支撑结构。从结构设计思路来看，这款支架采用双腿立式支撑框架，主体支撑腿采用矩形铝型材拼接，底部设置横向连接梁形成稳定的支撑底座，斜向加强筋连接竖向支撑腿与底部横梁，抵消设备安装后产生的倾覆力矩，避免支架受外力碰撞或设备振动时出现失稳变形。支架整体采用铝合金材质加工，相比钢制支架重量更轻，便于现场搬运与位置调整，

　　同时铝合金本身的耐腐蚀性能能够适应户外、化工车间等存在腐蚀性介质的使用环境，无需额外做表面防腐处理即可满足长期使用要求。支架底部配置的脚垫为可调式防滑减震结构，一方面可以通过脚垫的螺纹调节实现支架整体水平度校准，抵消安装地面不平整带来的倾斜问题，保证防爆外壳安装后处于水平状态，避免内部电气元件因长期倾斜出现受力异常；另一方面脚垫的防滑橡胶材质可以增大支架与地面的摩擦力，同时吸收设备运行过程中产生的微小振动，避免支架在光滑地面出现滑移，也能减少振动传递对内部精密电气元件的影响。从安装边界来看，这款支架适配4.5英寸规格的防爆外壳安装，支撑腿上预留的安装孔位采用标准化间距设计，可直接与对应规格防爆外壳背部的安装挂点匹配，无需现场二次打孔加工，安装时仅需通过螺栓将防爆外壳固定在支架的竖向安装面上即可完成装配，大幅降低现场安装的工作量。支架的整体外形尺寸经过优化，竖向支撑高度匹配现场操作人员的站立操作视线，安装防爆外壳后，设备操作面板的高度恰好处于人体工程学舒适操作区间，操作人员无需弯腰或抬手即可完成设备的参数调整、开关操作等动作，降低长期作业的疲劳感。底部支撑腿的横向跨度经过受力核算，在防爆外壳满装内部电气元件的最大负重状态下，支架的重心始终落在底部支撑面的安全范围内，即使受到侧面15度角的外力碰撞，也不会出现倾覆风险。在实际使用场景中，这款支架可用于临时检修作业点的防爆配电箱、防爆监控设备、防爆检测仪器的安装支撑，

　　也可用于固定工位的防爆电气设备落地安装，相比壁挂式安装，无需在墙面或设备结构体上打孔，不会破坏原有建筑或设备的结构强度，同时可以根据作业点位的变化随时调整支架位置，灵活性更强。针对部分需要频繁移动设备的场景，这款支架的底部结构也预留了脚轮安装位，可根据使用需求替换原有脚垫为万向脚轮，实现设备的快速转场移动，无需额外拆卸防爆外壳即可完成工位转移。支架的铝制型材拼接处采用满焊连接，焊接后做打磨平整处理，不存在尖锐棱角，避免现场安装或移动过程中划伤作业人员，所有安装孔位均做去毛刺处理，螺栓装配后不会出现螺纹卡滞问题。在结构强度方面，这款支架的单腿竖向承重经过实测，可满足最大50kg的负重需求，完全覆盖常规4.

　　5英寸规格防爆外壳加装内部元件后的总重量，斜向加强筋的设置让支架整体的抗扭转强度提升40%以上，即使在设备安装后出现单侧受力的情况，也不会出现支架框架变形的问题。需要注意的是，这款支架仅作为防爆外壳的支撑结构使用，本身不具备防爆防护性能，使用时需搭配符合对应防爆等级要求的防爆外壳共同使用，不可将支架作为防爆结构的一部分进行防护等级核算。在现场安装时，需先将支架放置在预定安装位置，通过底部脚垫调整支架至水平状态，确认四个脚垫均与地面完全接触无悬空后，再将防爆外壳吊装至支架安装面，穿入固定螺栓并按对角顺序拧紧，避免螺栓受力不均导致安装面变形。对于户外使用场景，可在支架顶部加装防雨遮阳附件，进一步延长防爆设备的使用寿命，支架本身的铝制材质可耐受常规的日晒雨淋环境，不会出现生锈掉漆等问题，长期使用后仅需清理表面积尘即可维持正常使用状态。
