I、II、III类1区2-3英寸透镜防爆仪表外壳

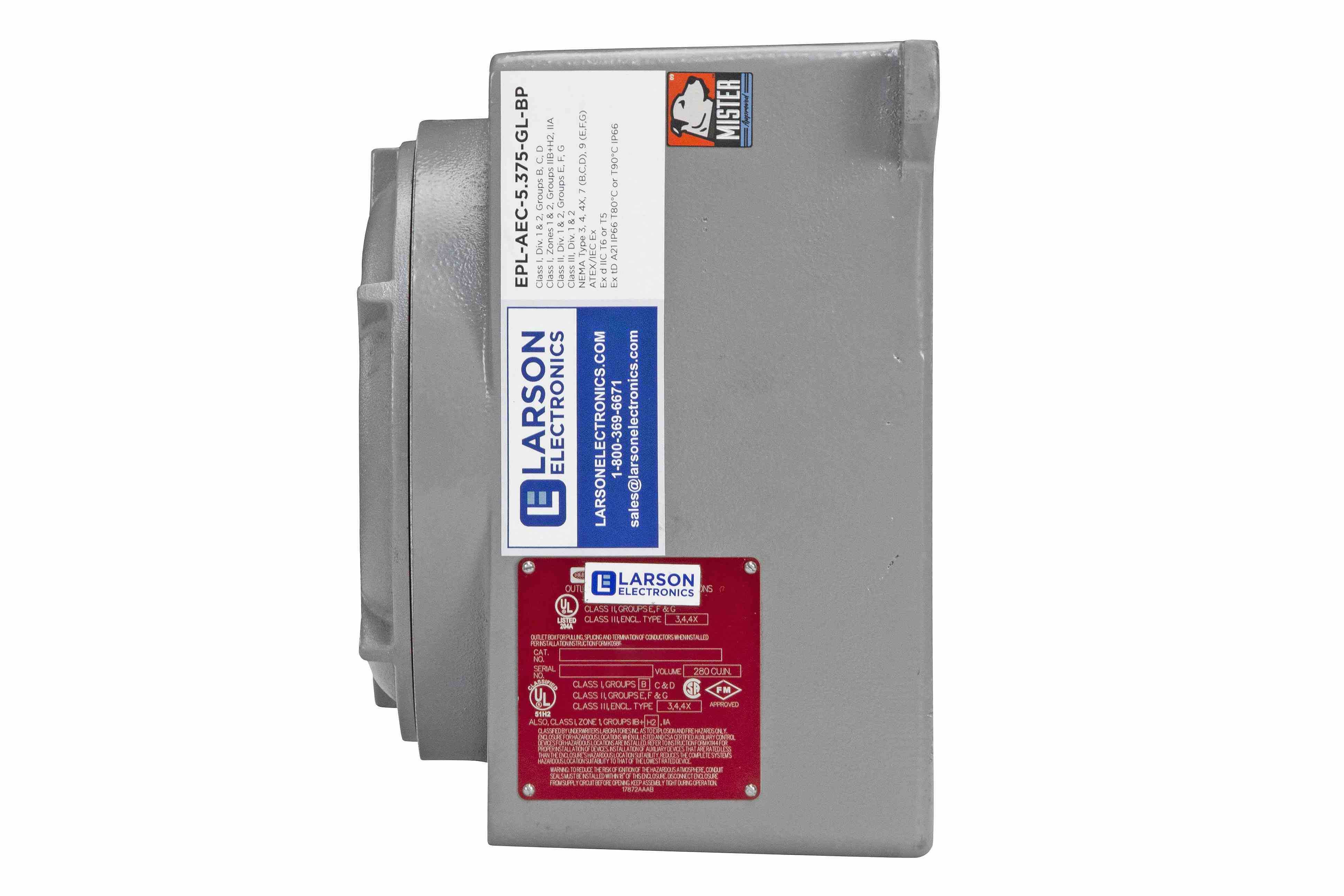

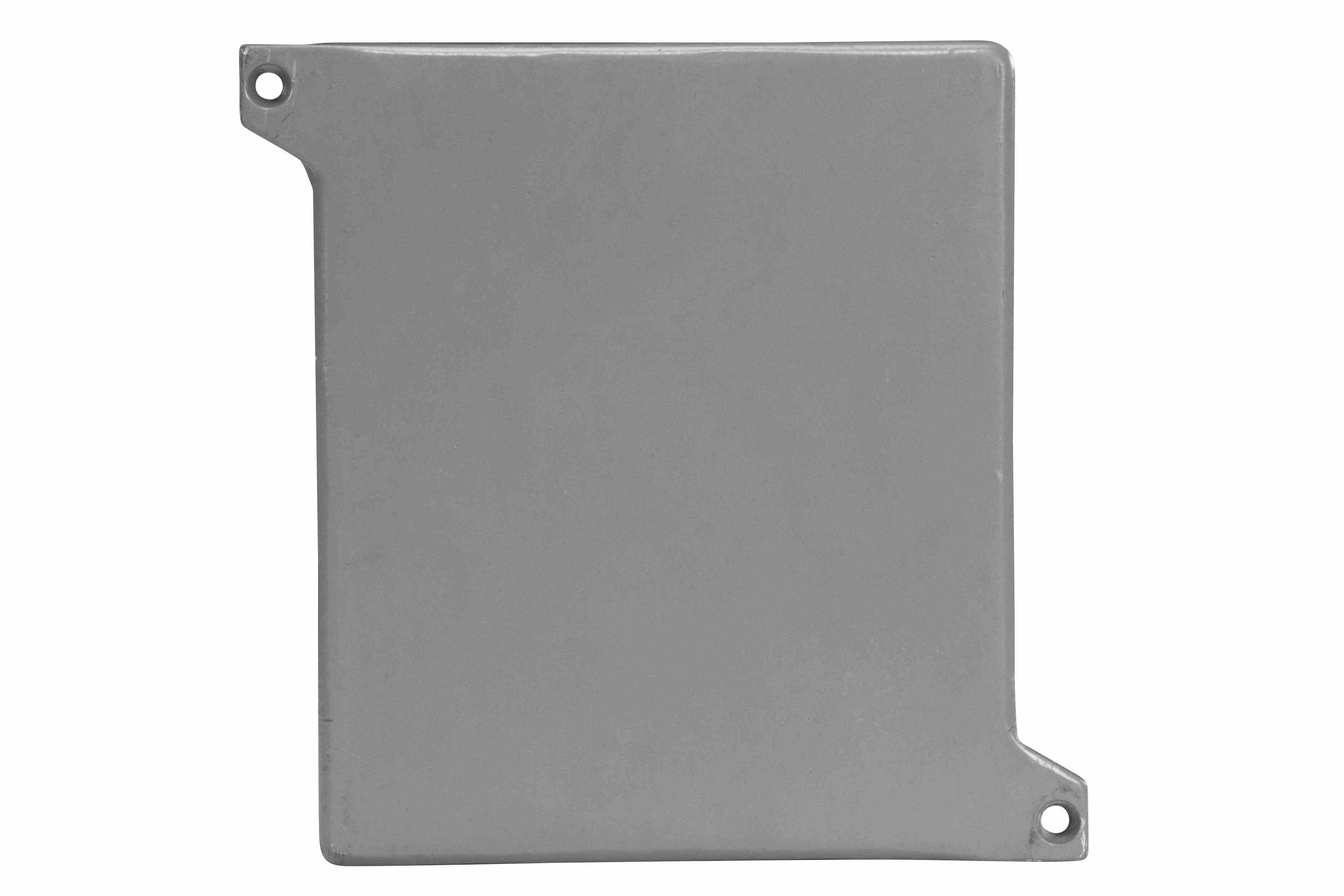

　　在石化厂区、油气开采平台、煤化工装置这类存在易燃易爆气体、粉尘混合物的危险作业区域，现场安装的检测类仪表往往需要额外加装隔爆防护壳体，才能满足区域防爆规范要求，避免仪表内部电路打火引燃外界爆炸性介质，这款带2-3英寸透镜视窗的防爆仪表外壳，就是针对这类危险场景设计的紧凑型防护结构。从实际安装适配的角度看，该壳体采用无铜铝材质铸造成型，无铜配方可以避免铝制件在碰撞摩擦时产生的火花引燃爆炸性介质，同时铸铝材质本身重量较轻，不会给现场安装支架带来过大的负载，壳体自带的安装凸耳可以直接通过膨胀螺栓或者设备自带安装孔固定在墙面、设备支架或者管道旁，安装时不需要额外制作复杂的转接工装，适配现场常见的2英寸以内规格的穿线导管，

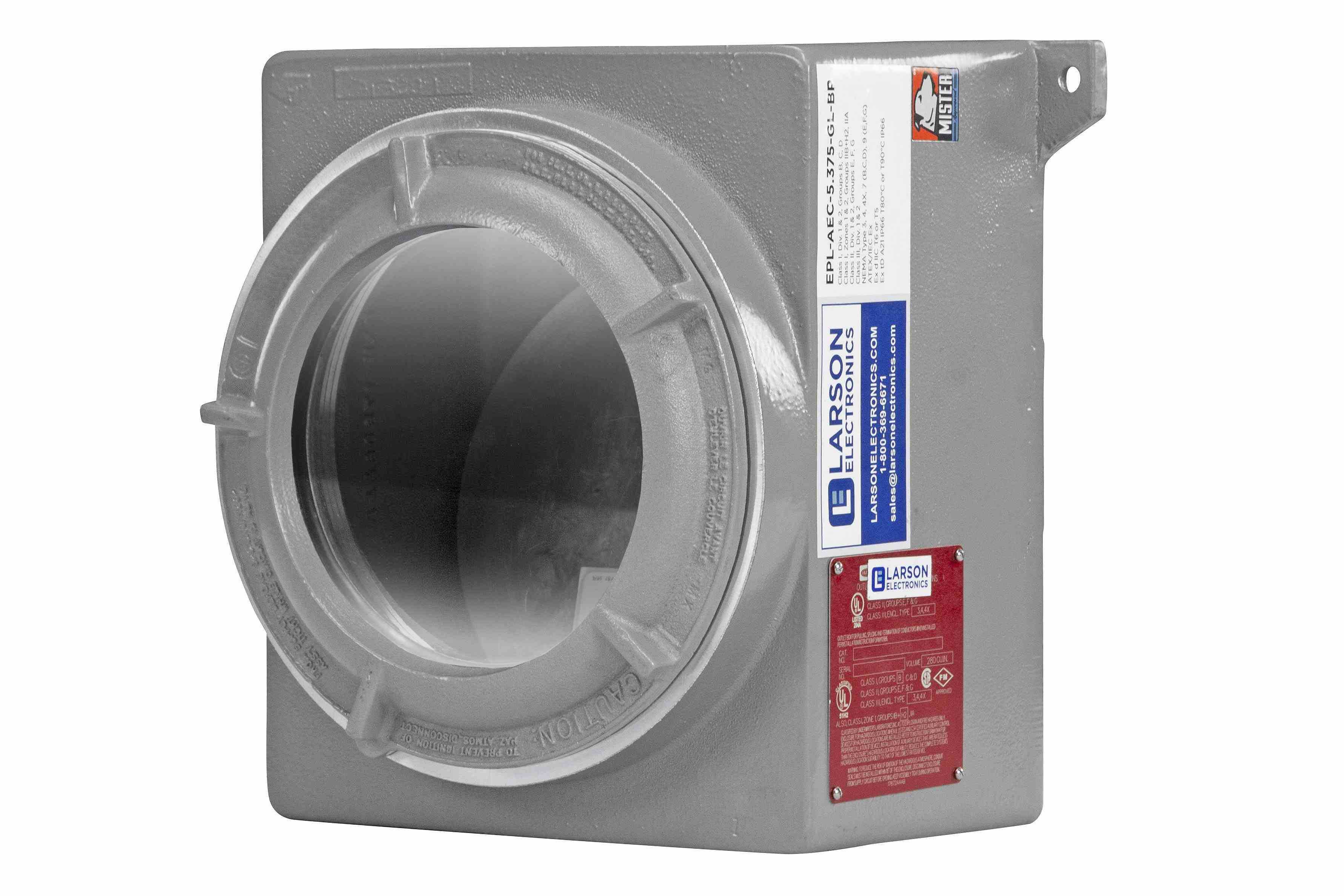

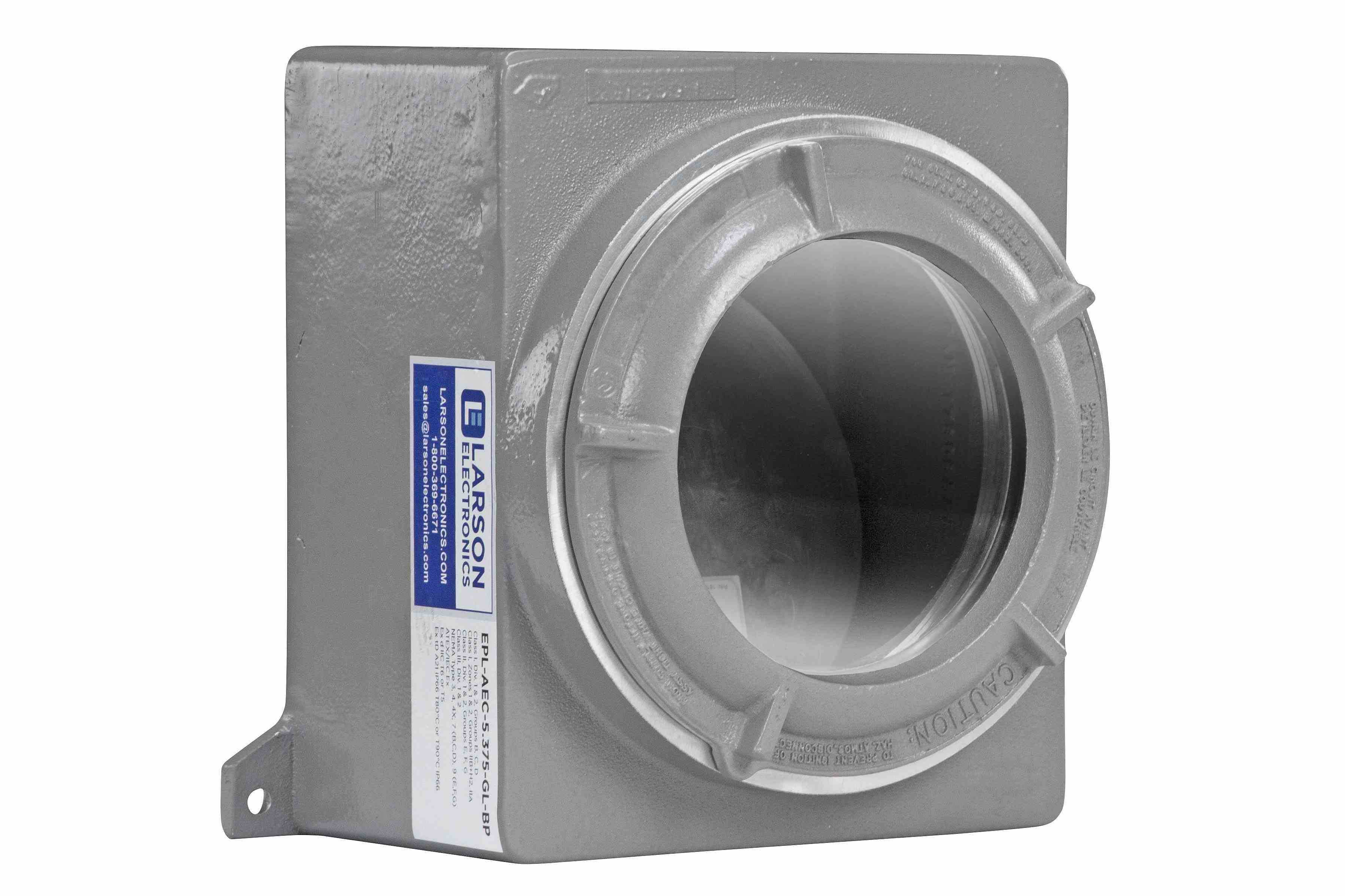

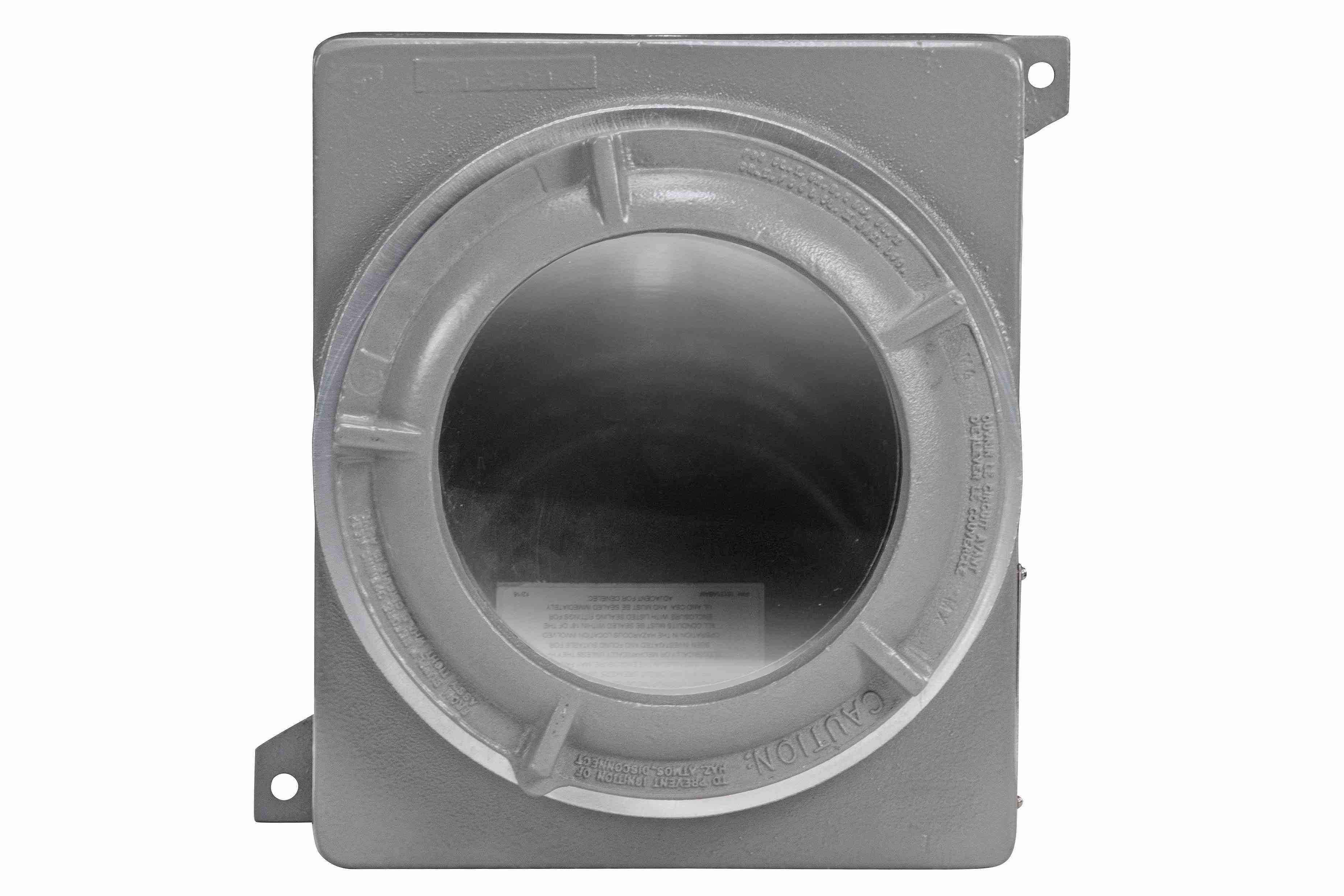

　　布线时可以直接将仪表线缆通过导管引入壳体内部，接线完成后配合密封接头即可满足隔爆接合面的密封要求。壳体正面预留的3英寸透镜开口，采用钢化钠钙玻璃作为视窗材质，视窗与壳体接合处做了隔爆面处理，既可以保证现场运维人员不用开盖就能直接观察仪表的显示数值、指示灯状态，又能满足隔爆性能要求，不会因为视窗的存在破坏壳体的整体防爆能力。壳体内部预留的105立方英寸安装空间，可以兼容绝大多数紧凑型工业检测仪表，包括流量监测模块、温度变送器、气体探测传感器、PH分析探头、压力检测单元、液位探测模块、硫化氢监测探头、压力开关这类常见的现场仪表，不需要对仪表本身做额外的结构改造，只需要将仪表固定在壳体内部的安装柱上，完成接线后合上壳盖即可投入使用。

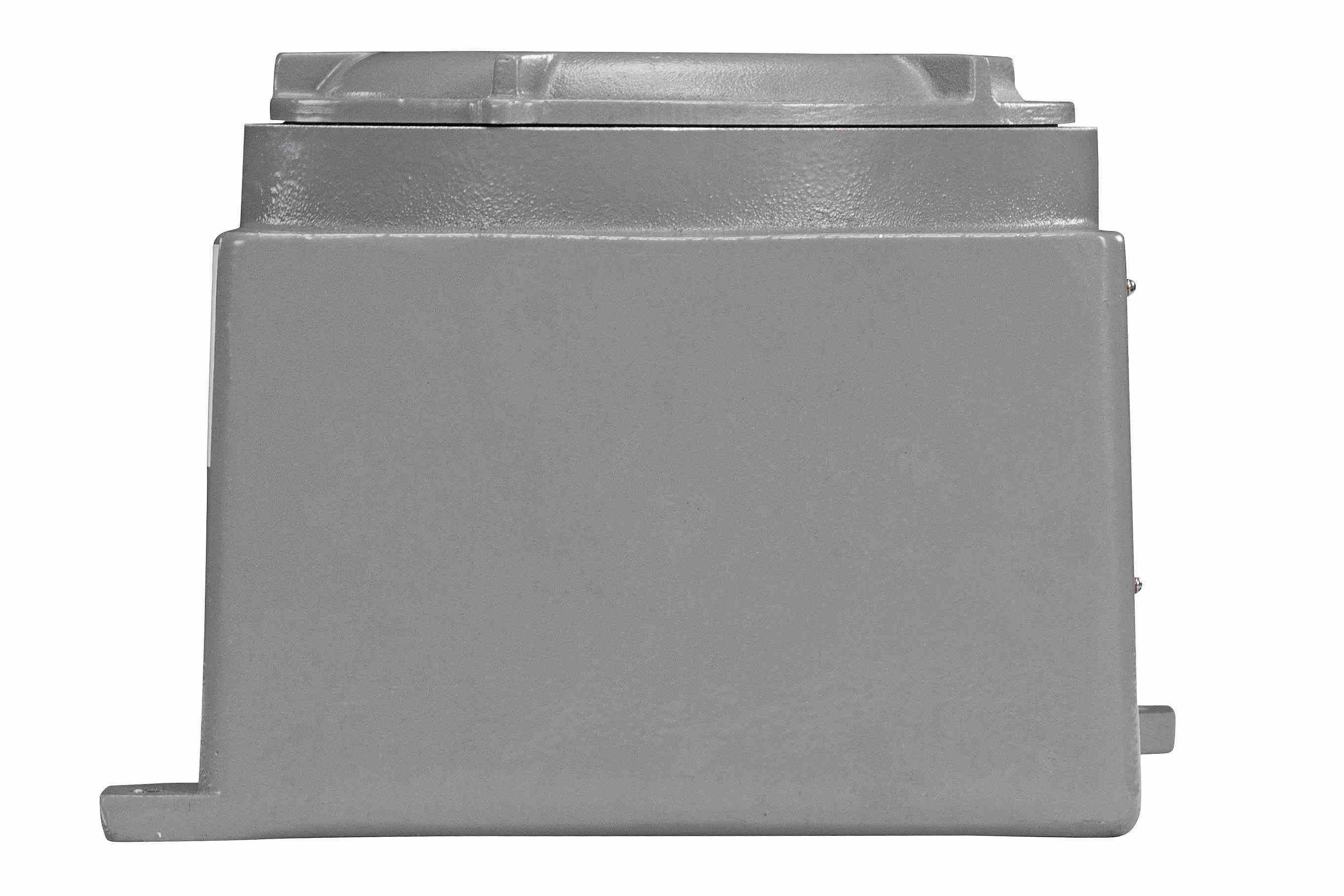

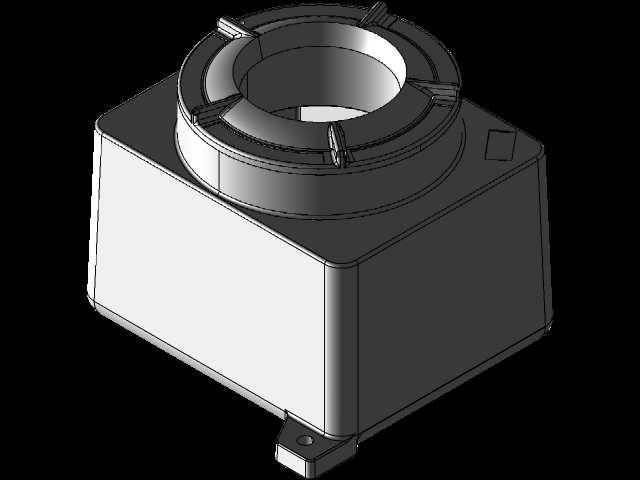

　　从防护等级的设计角度看，该壳体满足NEMA类型3、4、4X、7（B、C、D类气体环境）以及9（E、F、G类粉尘环境）的防护要求，同时符合NEC、CEC的外场设备防护标准，可以有效阻挡外界灰尘、雨水、喷淋水进入壳体内部，即使在恶劣天气、存在腐蚀性飞溅的户外工业场景下，也能为内部仪表提供可靠的防护，避免仪表因为外界环境侵蚀出现故障。在结构设计思路上，这款壳体没有采用冗余的复杂结构，整体为方正的铸铝壳体搭配圆形视窗压圈的结构，视窗压圈通过多道卡扣与壳体主体配合，隔爆接合面的长度、间隙都严格按照对应防爆等级的要求设计，既保证了隔爆性能，又能在仪表需要检修时快速拆卸压圈打开视窗或者壳盖，不需要使用特殊的专用工具。壳体侧面的安装脚做了加厚处理，

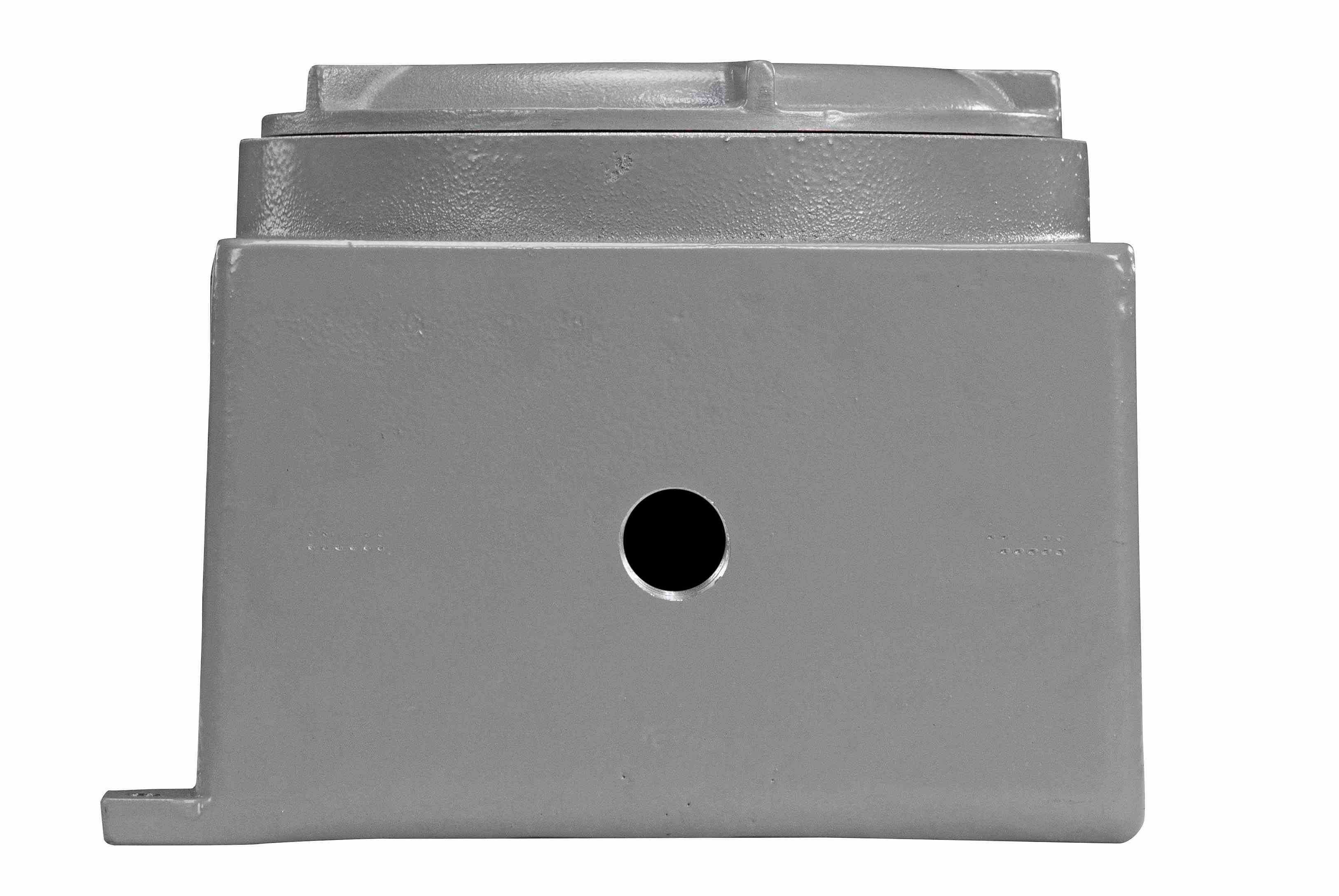

　　安装孔位做了沉台设计，固定螺栓安装后螺栓头不会突出安装面，避免现场作业时磕碰螺栓导致安装松动，壳体表面做了防腐喷涂处理，可以适应沿海高盐雾、化工区腐蚀性气体的长期侵蚀，不会在短时间内出现涂层脱落、壳体锈蚀的问题。从安装边界尺寸来看，这款壳体的整体外轮廓尺寸紧凑，不会占用过多的现场安装空间，视窗的中心高度在安装后刚好匹配现场运维人员的站立观察视线，不需要刻意弯腰或者抬头就能读取仪表数值，壳体的穿线孔位置预留了足够的接线操作空间，即使是较粗的屏蔽线缆也能顺利穿入并完成接线，不会因为空间狭小导致接线困难或者线缆绝缘层被壳体边缘刮破。在实际选型应用中，这类防爆外壳主要用在1区、2区的爆炸性气体环境以及21区、22区的可燃性粉尘环境，替代传统的一体式防爆仪表，用户可以根据实际检测需求选择不同的检测仪表装入壳体内部，相比采购成品防爆仪表，这种通用型防爆外壳的适配性更强，后期更换仪表时也不需要更换整个防护壳体，只需要更换内部的检测单元即可，大幅降低现场运维的成本。
