带背板3英寸透镜防爆仪表外壳结构

　　在石化、油气开采、煤化工这类存在易燃易爆气体与粉尘混合物的危险作业区域，现场检测类仪表的防护壳体是整套监测系统的核心安全屏障，这款带3英寸透镜的防爆仪表外壳，正是针对I、II、III类1区、2区的ATEX/IEC防爆场景设计的承载结构。从实际工程应用来看，这类壳体需要同时满足隔爆性能、环境耐受、仪表适配三方面的硬性要求，很多现场运维人员都遇到过普通仪表壳体在腐蚀、粉尘、冲击环境下密封失效，甚至引发危险点燃的问题，这款壳体的设计从材料选型到结构细节都针对性规避了这类工程痛点。

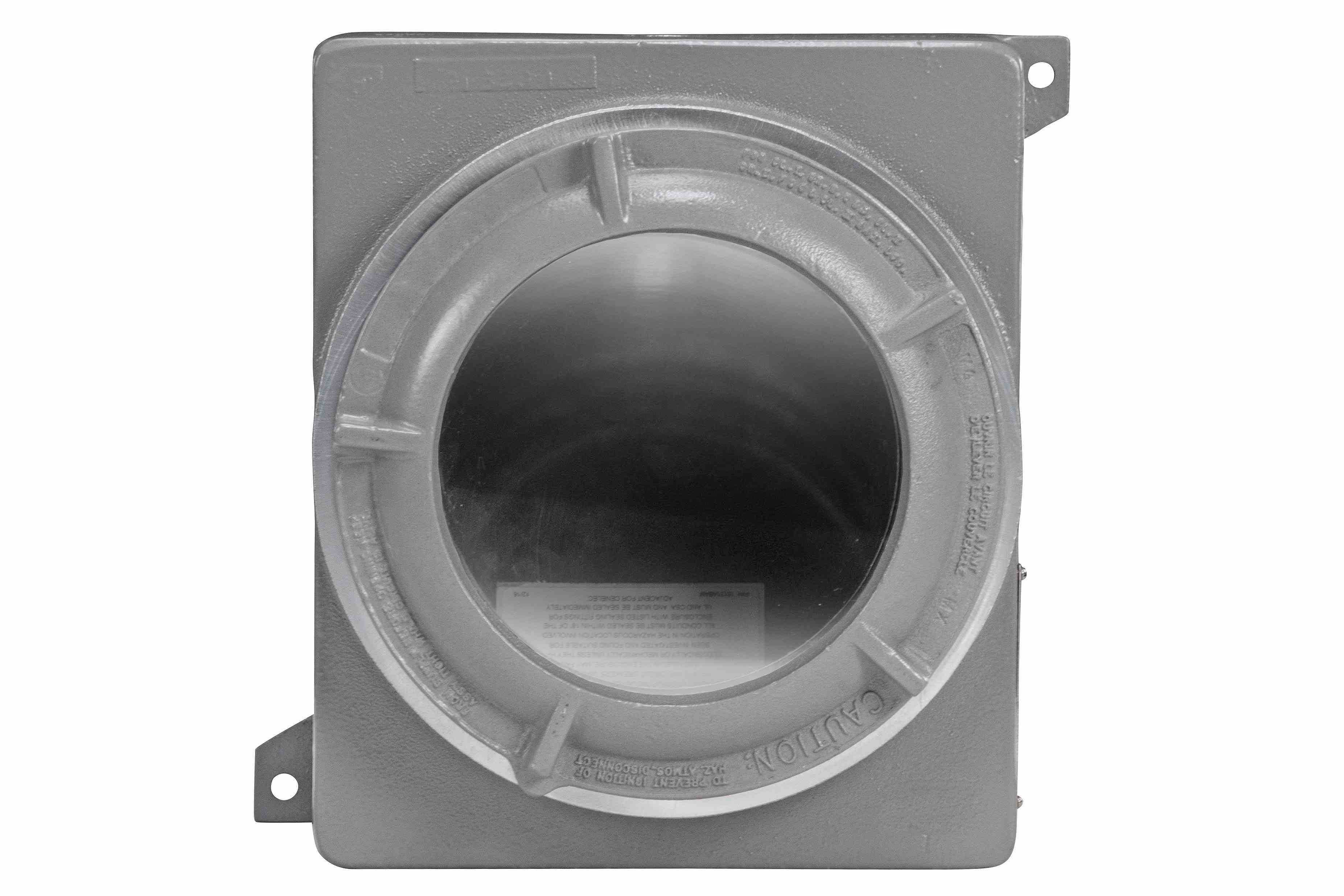

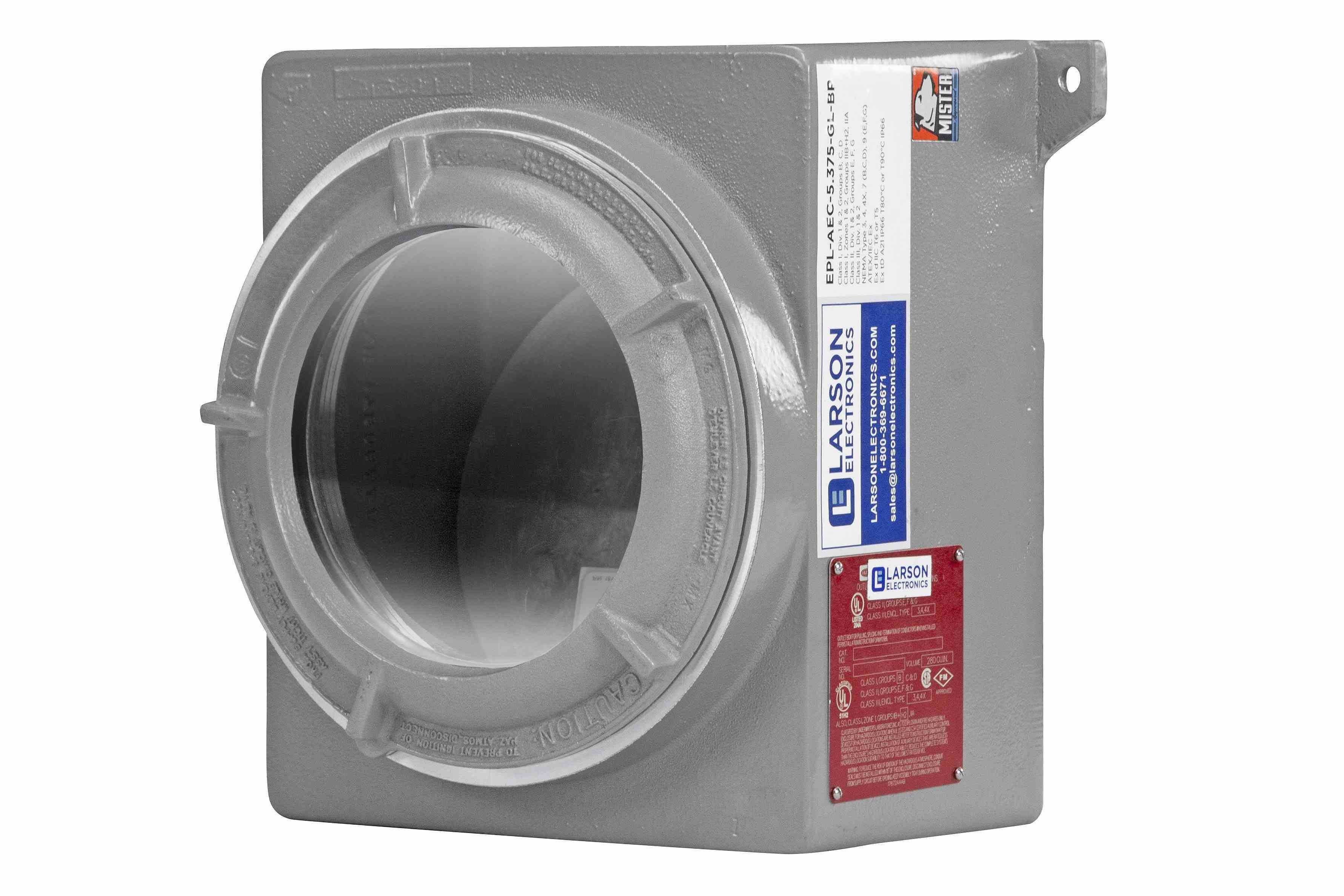

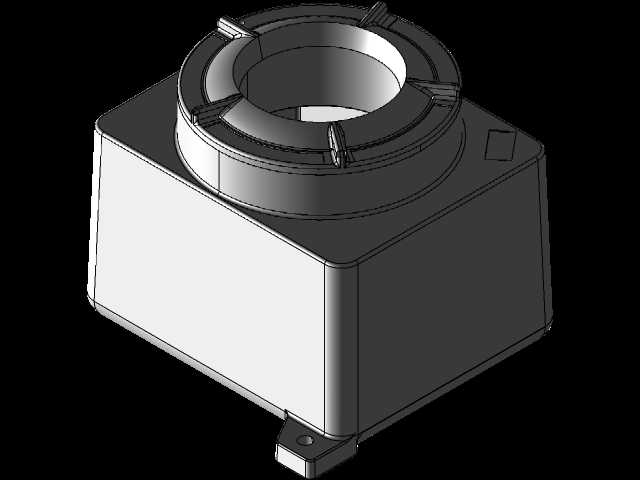

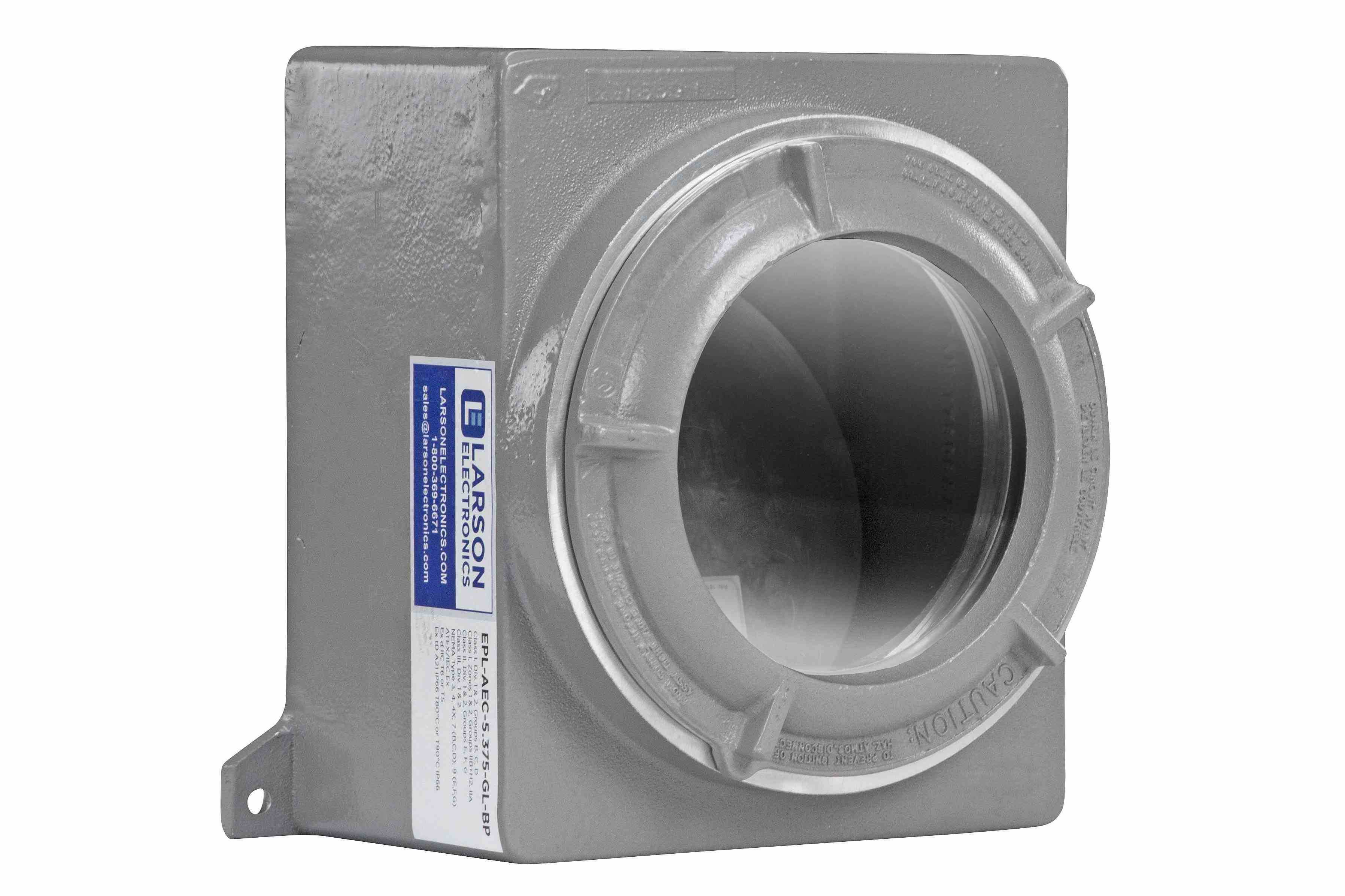

　　壳体主体采用无铜铝铸造成型，这种材料选型一方面规避了铜质材料在部分高腐蚀化工场景下的电化学腐蚀问题，另一方面铝合金的轻量化特性也降低了现场壁挂、管道安装的承重负担，铸造完成的壳体壁厚经过隔爆间隙校核，能够承受内部爆炸产生的压力冲击，同时阻止内部爆炸火焰通过结合面间隙向外传递，满足对应防爆等级的隔爆要求。正面预留的3英寸透镜开口是这款壳体的核心功能区域，开口处采用钢化钠钙玻璃作为视窗透镜，透镜与壳体的结合面采用耐高温、耐老化的密封结构压紧，既保证现场操作人员可以直接观察内部仪表的显示数值，又不会破坏壳体整体的防爆密封性能，视窗周边的压圈采用多段式凸耳结构，装配时不需要整圈旋转紧固件，在狭小的安装空间内也能完成透镜的压紧与密封维护。

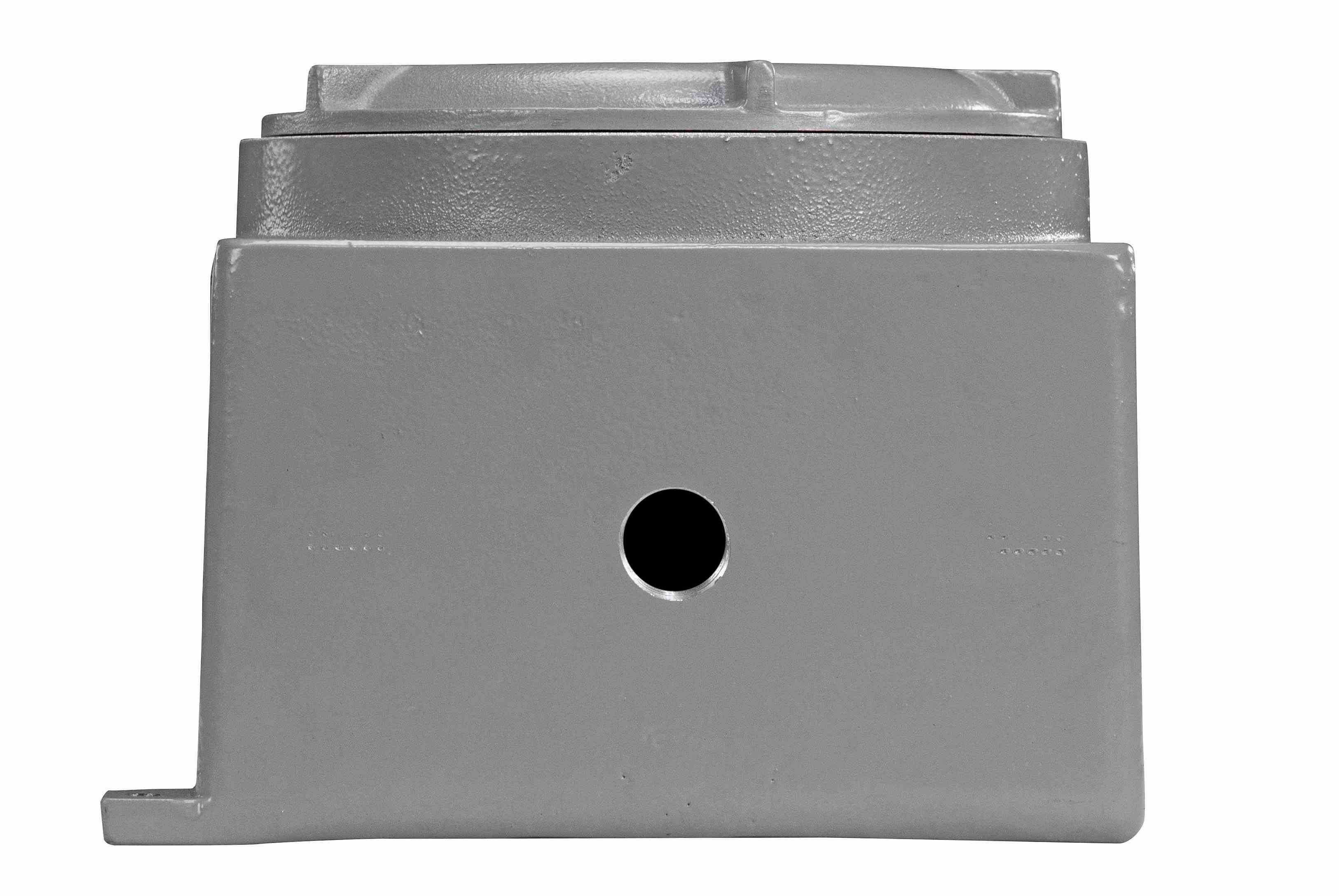

　　壳体内部预置了铝制安装板，这块背板是仪表安装的核心基准面，安装板上预留了通用的仪表安装孔位，能够兼容流量测量装置、温度监测器、双线变送器、气体检测器、PH分析仪、压力计、液位检测器、H2S监测器、传感器、压力开关这类紧凑型工业仪表的安装尺寸，不需要现场额外打孔改制，降低了现场改装破坏壳体防爆性能的风险。壳体侧面预留的线缆引入接口，能够兼容尺寸高达2英寸的导管连接，接口处的螺纹结构符合防爆管路的连接标准，配合对应的防爆密封接头，可以完成线缆的引入与密封，避免外部易燃易爆介质通过线缆通道进入壳体内部。

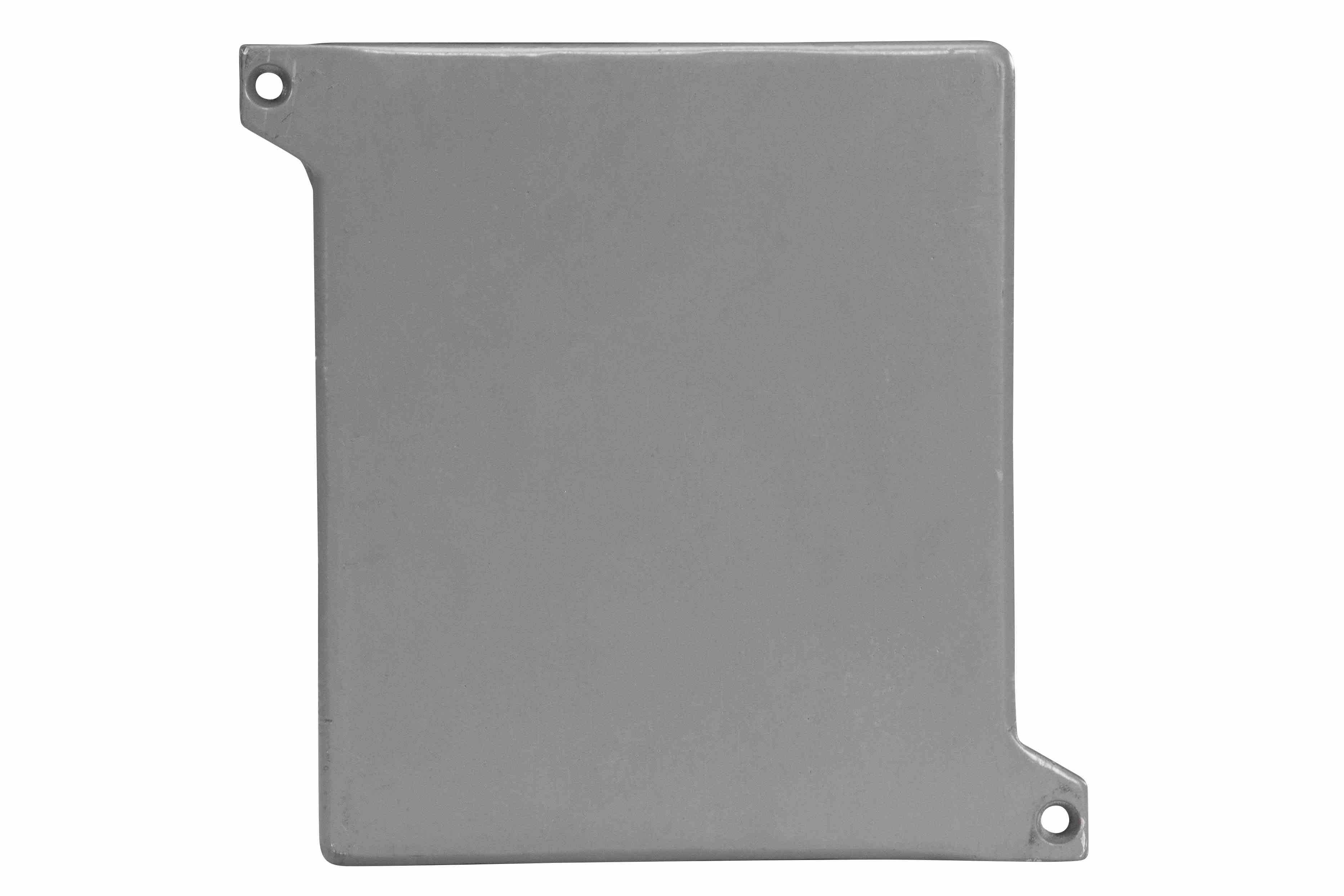

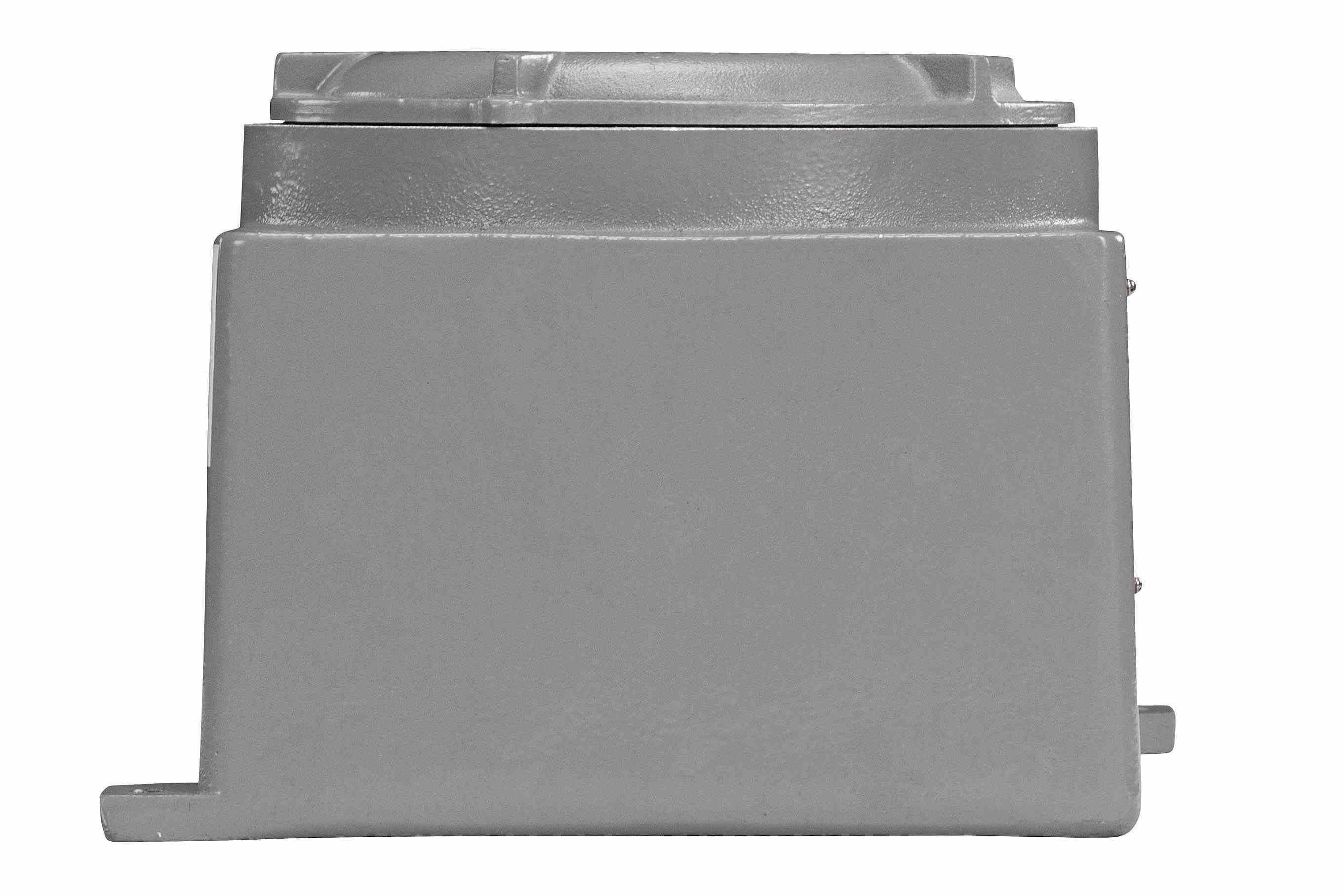

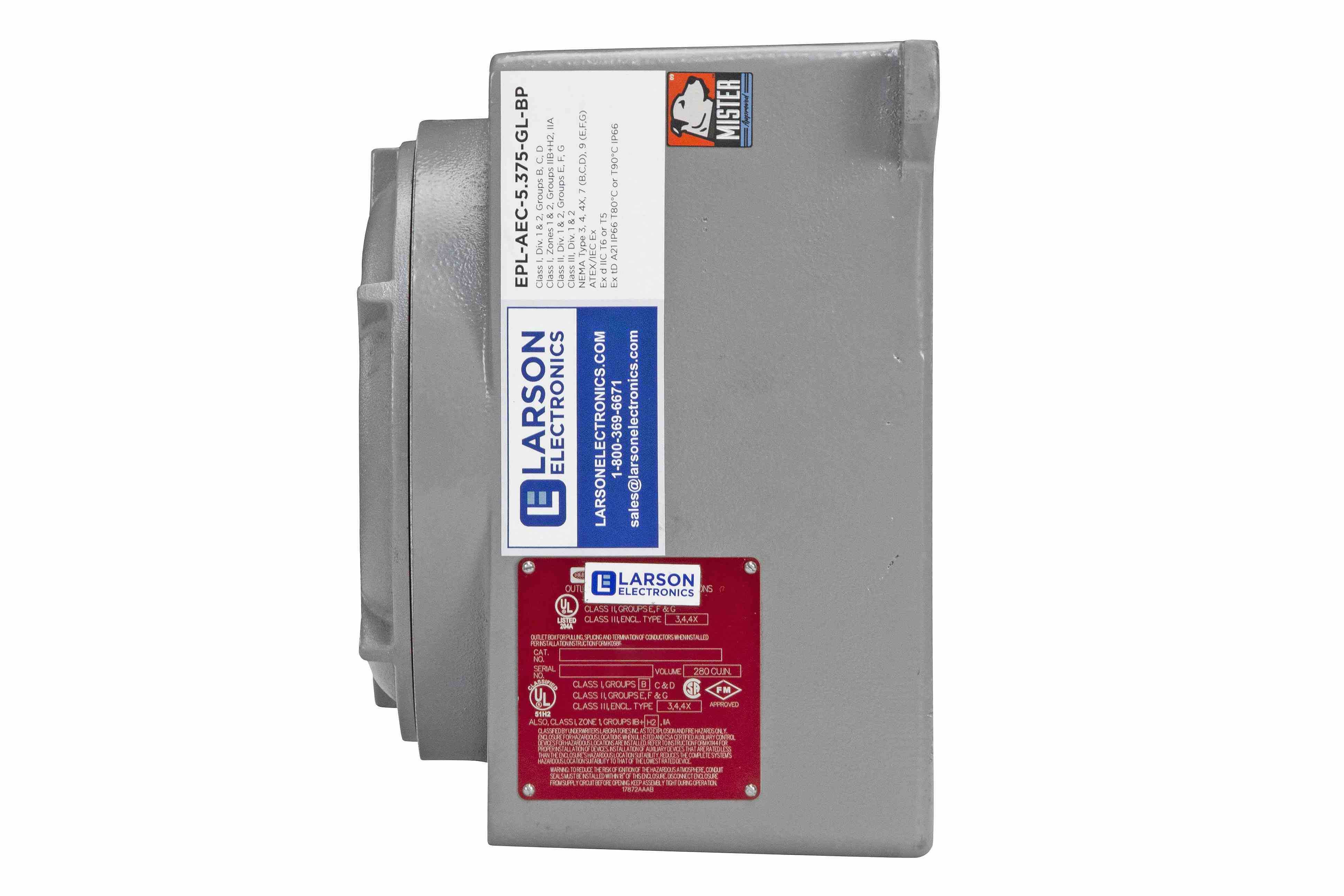

　　从安装边界来看，这款壳体背部带有一体化的安装支脚，支脚上的安装孔可以配合膨胀螺栓完成墙面、设备立面的壁挂安装，也可以通过适配支架完成管道抱装，整体内部容积达到105立方英寸，足够容纳常规尺寸的紧凑型检测仪表，不会出现内部空间局促、仪表接线弯折的问题。壳体的外部防护等级达到NEMA 3、4、4X、7（B、C、D）和9（E、F、G）级，这意味着它不仅可以阻挡外部粉尘、淋水的侵入，还能耐受户外的紫外线老化、腐蚀性气体侵蚀，甚至在短时浸水、高强度冲击的场景下也能保持结构完整性，不管是沿海的油气开采平台、内陆的煤化工装置区，还是存在金属粉尘的粮食加工、金属打磨车间，都能满足长期使用的防护要求。

　　在结构设计的细节上，壳体的合盖面采用止口式隔爆结合面，结合面的长度与间隙都经过严格的参数校核，当壳体内部因为意外进入易燃易爆介质发生燃爆时，火焰通过止口间隙的过程中会被充分冷却，不会引燃外部的爆炸性环境。壳体外部的散热筋结构在不增加过多壁厚的前提下，提升了壳体的整体结构强度，同时可以帮助内部仪表运行产生的热量向外散发，避免内部热量累积影响仪表的测量精度与使用寿命。视窗压圈上的防滑凸棱，也方便运维人员在不借助专用工具的情况下，完成视窗的清洁与紧固件检查，降低日常维护的操作难度。很多现场选型时容易忽略壳体与导管的兼容性，这款壳体的接口尺寸经过标准化设计，和市面上主流的防爆挠性管、密封接头都能直接适配，不需要额外加工转换接头，减少了现场安装的施工环节，也降低了额外接头带来的密封失效风险。
