防爆仪表外壳带磁性耳轴玻璃透镜结构

　　这款防爆仪表外壳的设计核心围绕高危工业场景的仪表防护需求展开，适配石油开采、炼化厂区、油气储运、化工生产、粉尘作业车间等存在易燃易爆气体或可燃性粉尘的危险区域，可容纳流量测量装置、温度监测模块、双线变送器、气体探测单元、PH分析仪、压力检测元件、液位检测模块、H2S监测传感器、压力开关等紧凑型工业仪表与传感装置，为内部精密电子元件提供可靠的隔爆防护屏障。

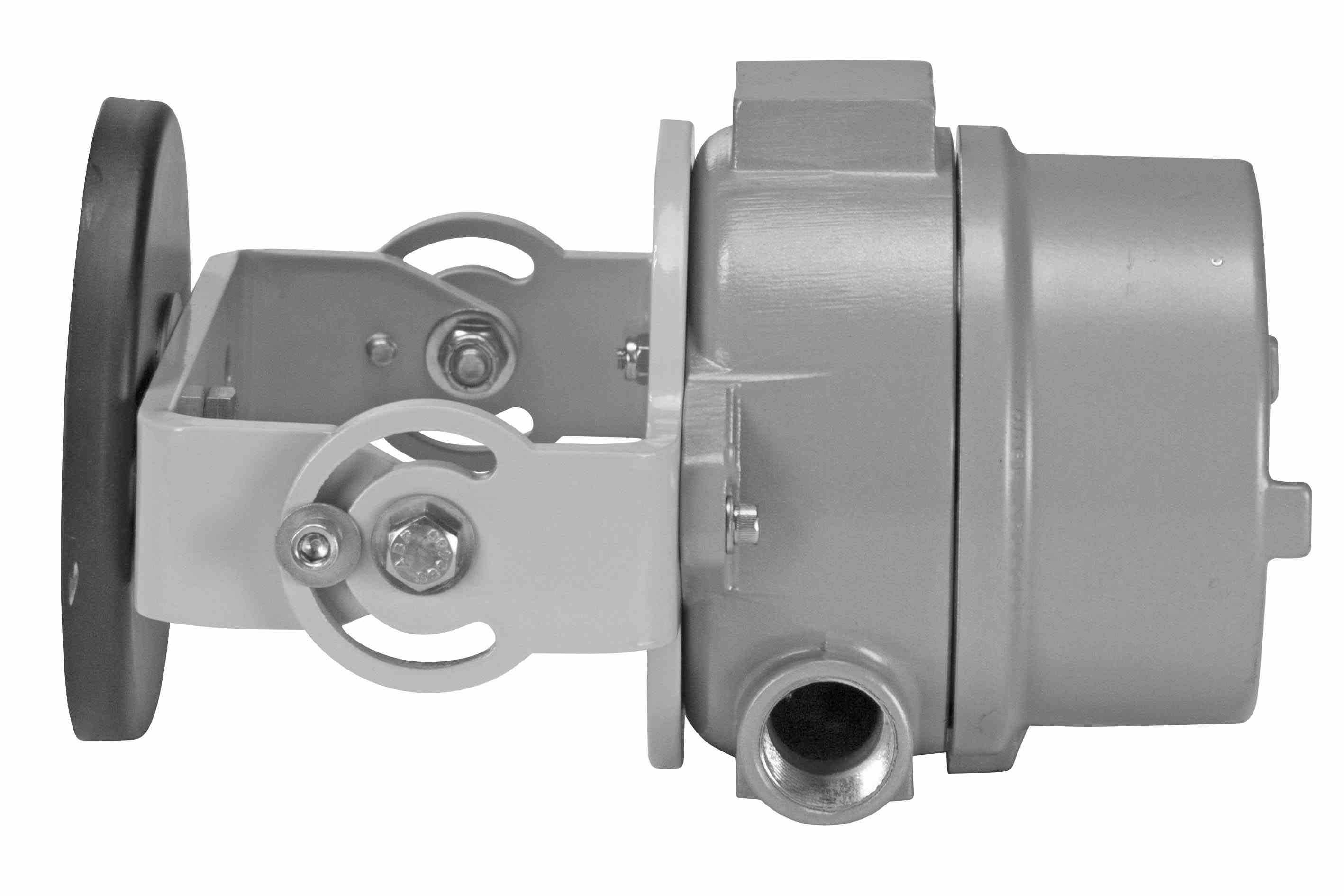

　　从结构设计逻辑来看，壳体主体采用无铜铝合金铸造成型，兼顾结构强度与轻量化需求，外壳表面做银粉环氧漆静电喷涂处理，提升户外工况下的耐候性与抗腐蚀能力，适配沿海高盐雾、厂区多腐蚀介质的复杂使用环境。壳体侧面预留3/4NPT标准接线口，满足工业现场常规穿线布线需求，接线位置的设计避开安装基准面，减少布线对安装精度的干扰。壳体配备氟橡胶O型密封圈，可实现NEMA4/IP66等级的防水防尘性能，能够阻挡灰尘侵入、抵御高压水冲淋，适配暴雨天气、厂区冲洗作业等场景的防护要求。

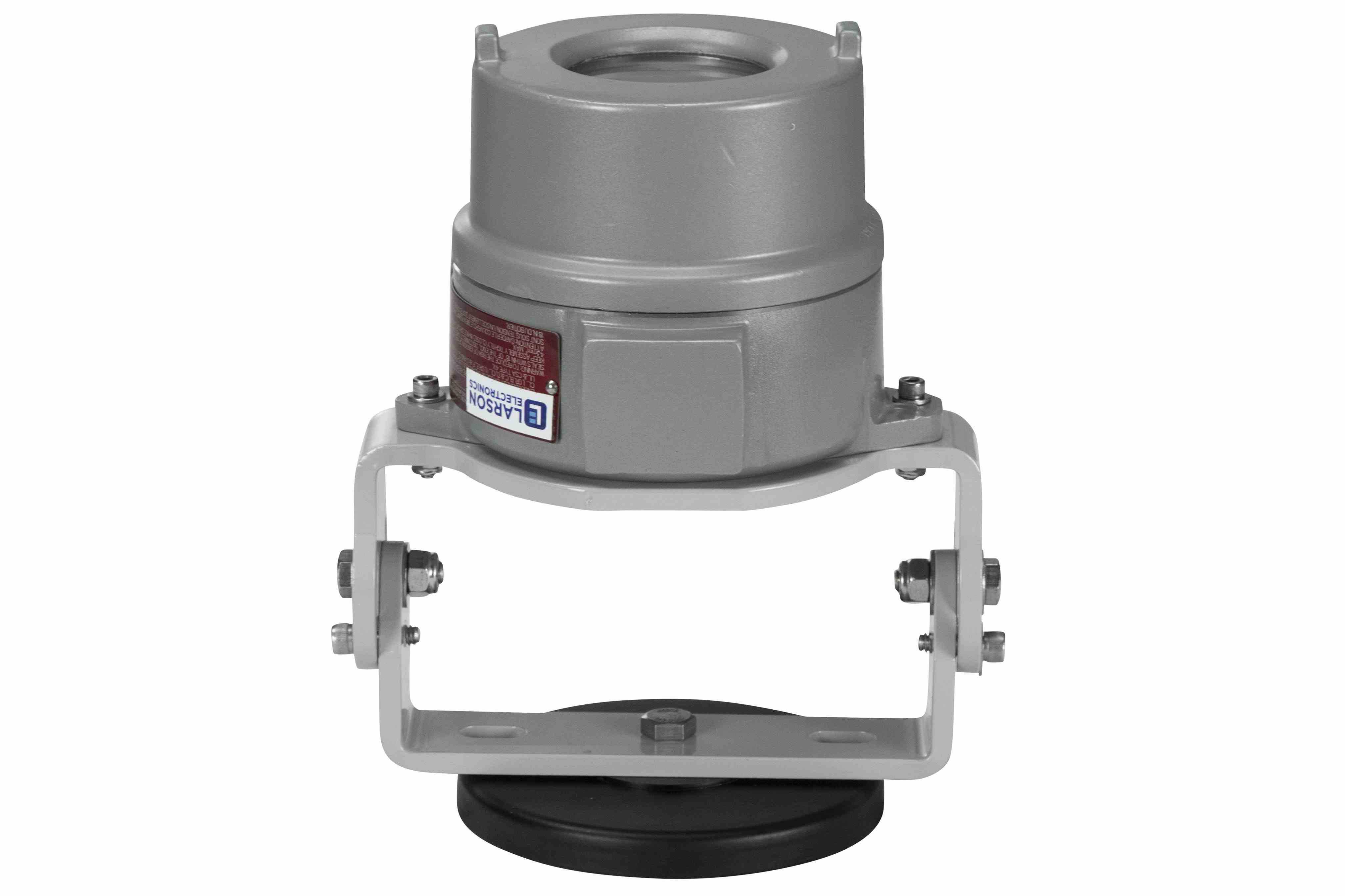

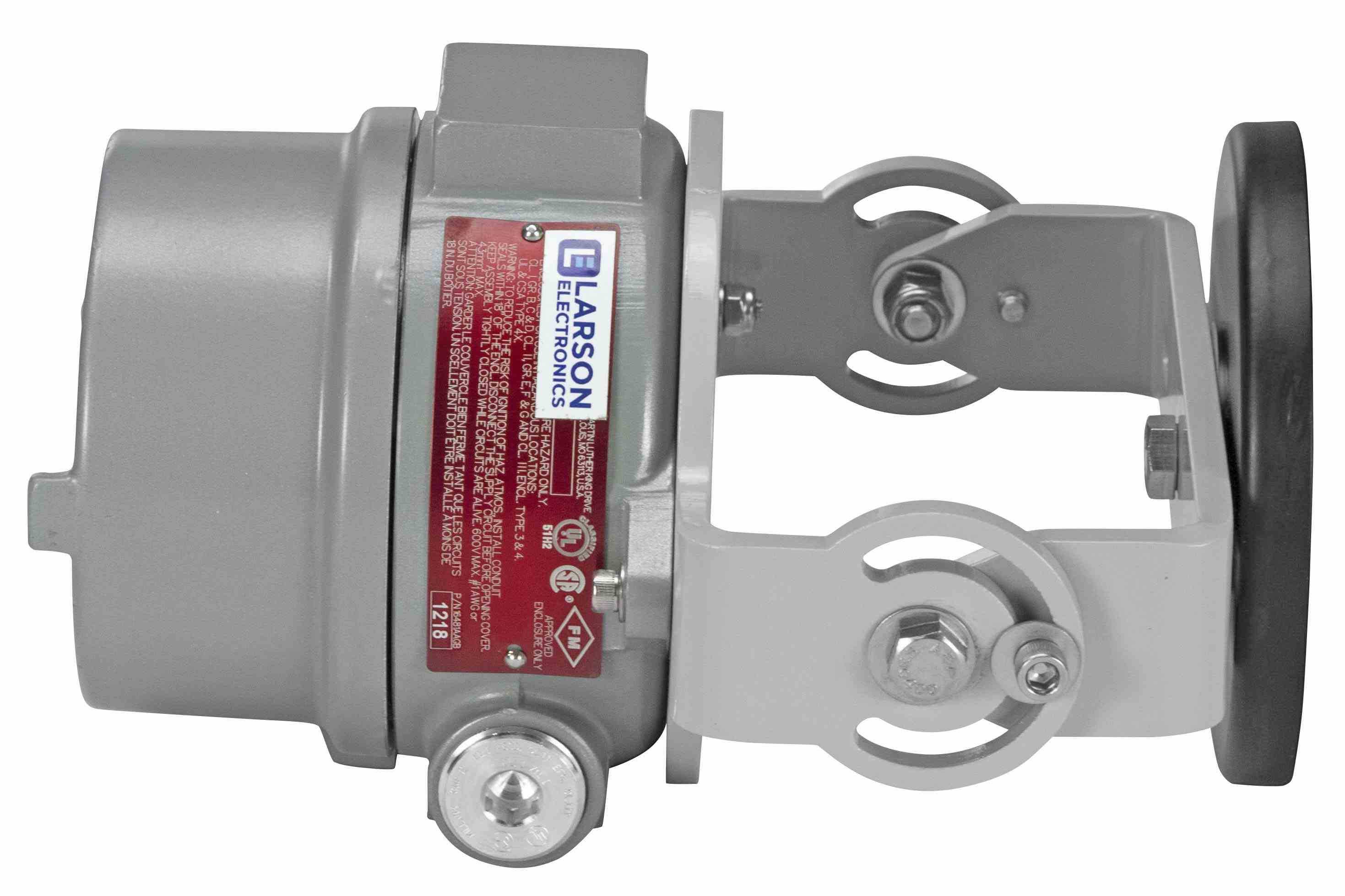

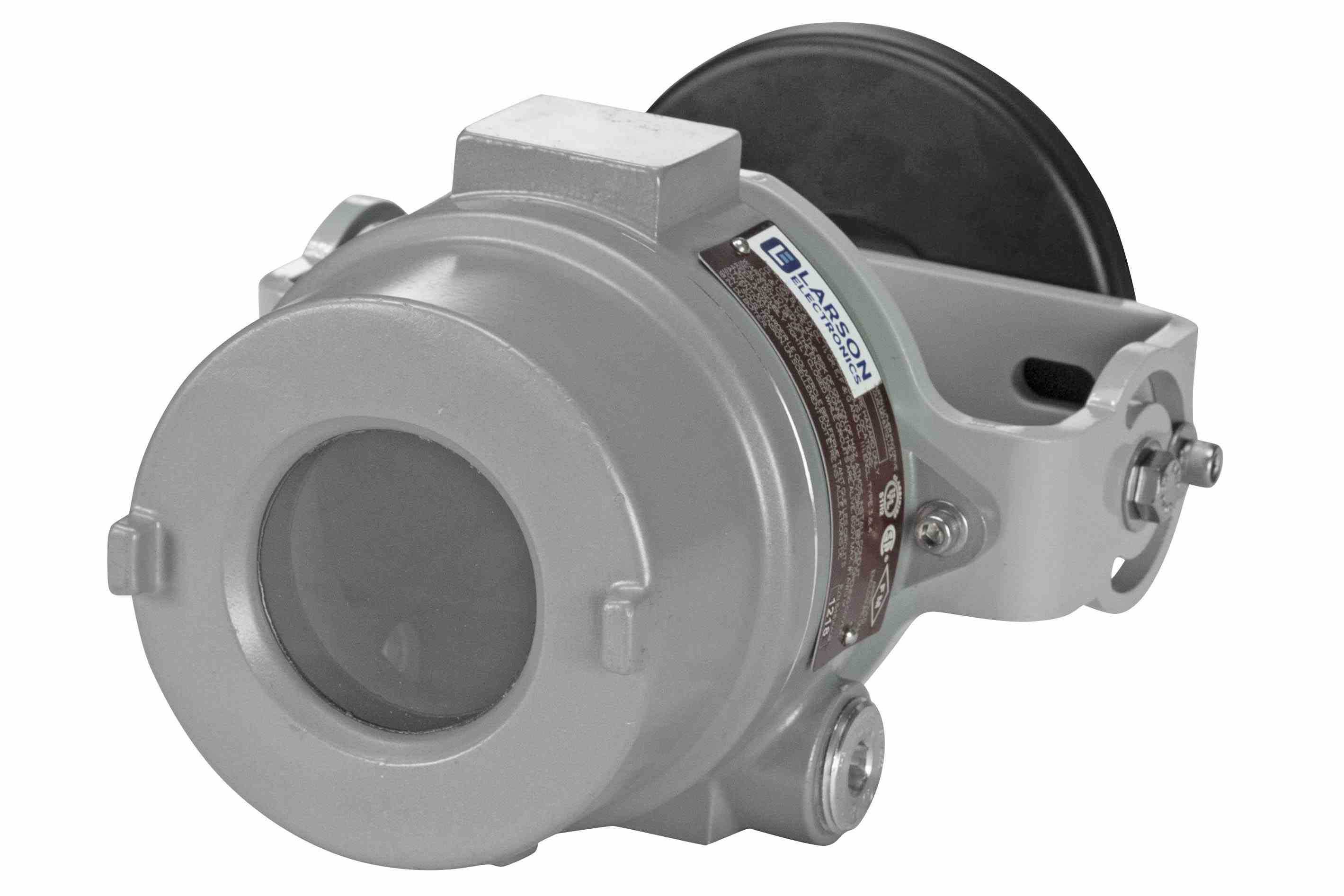

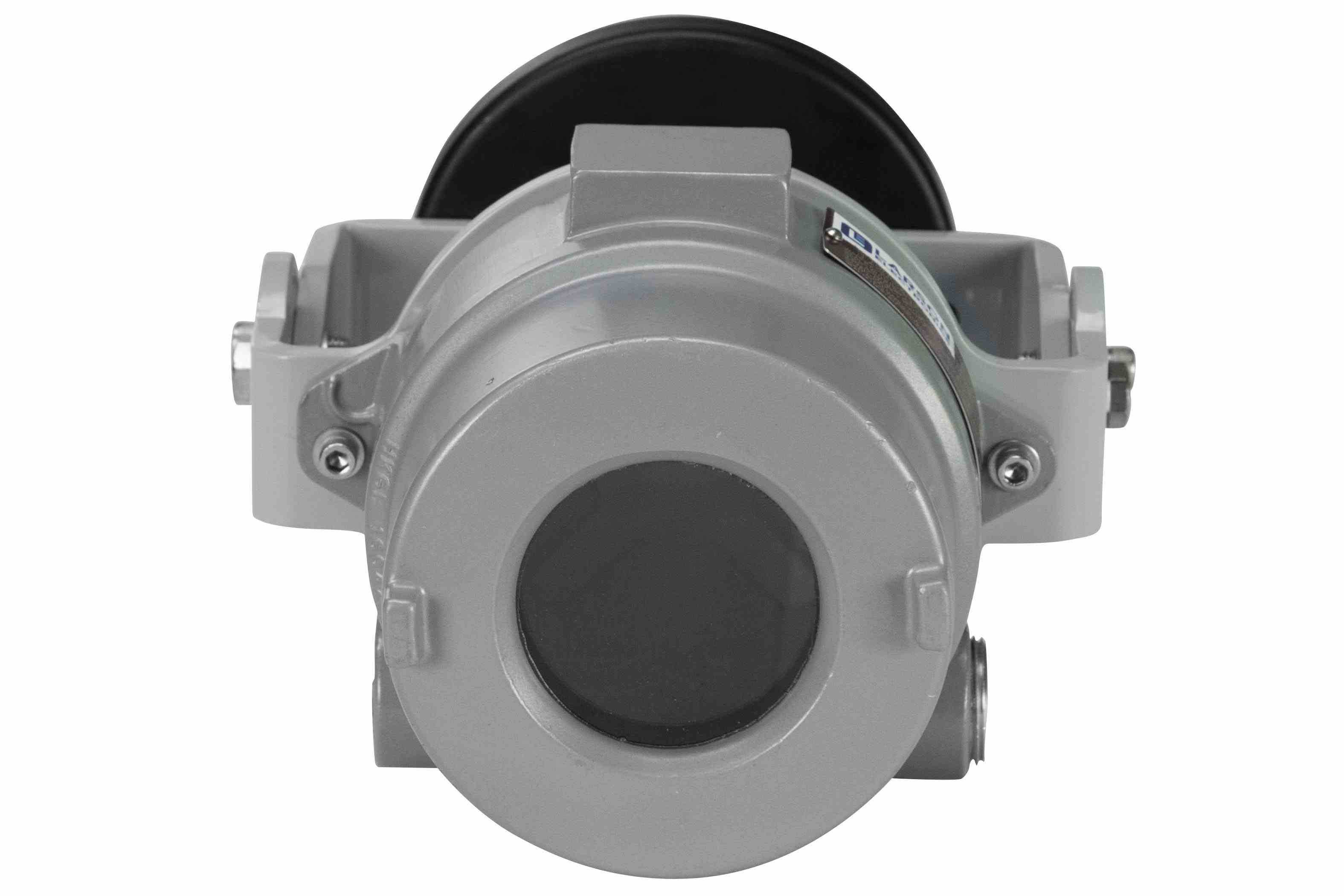

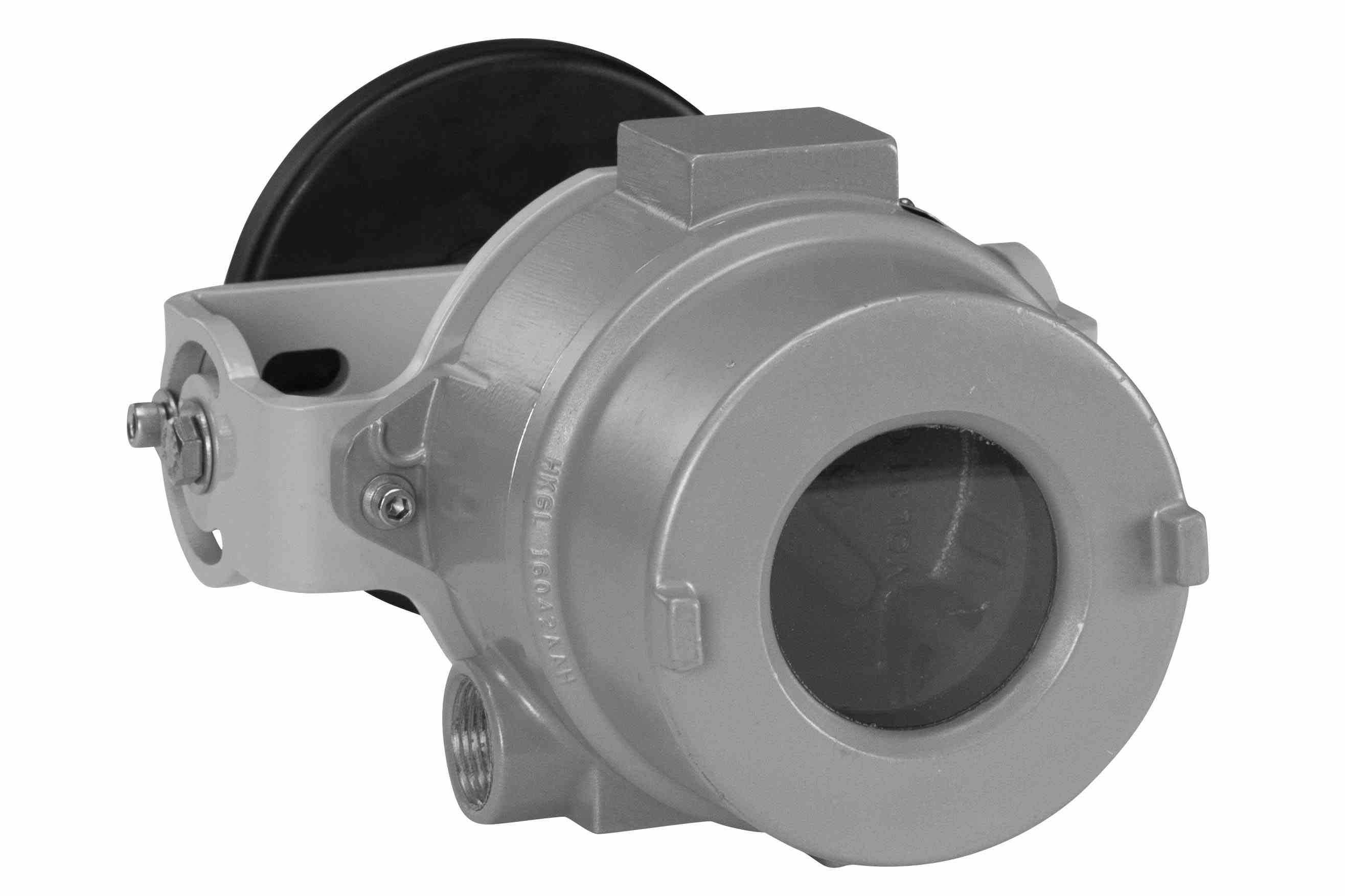

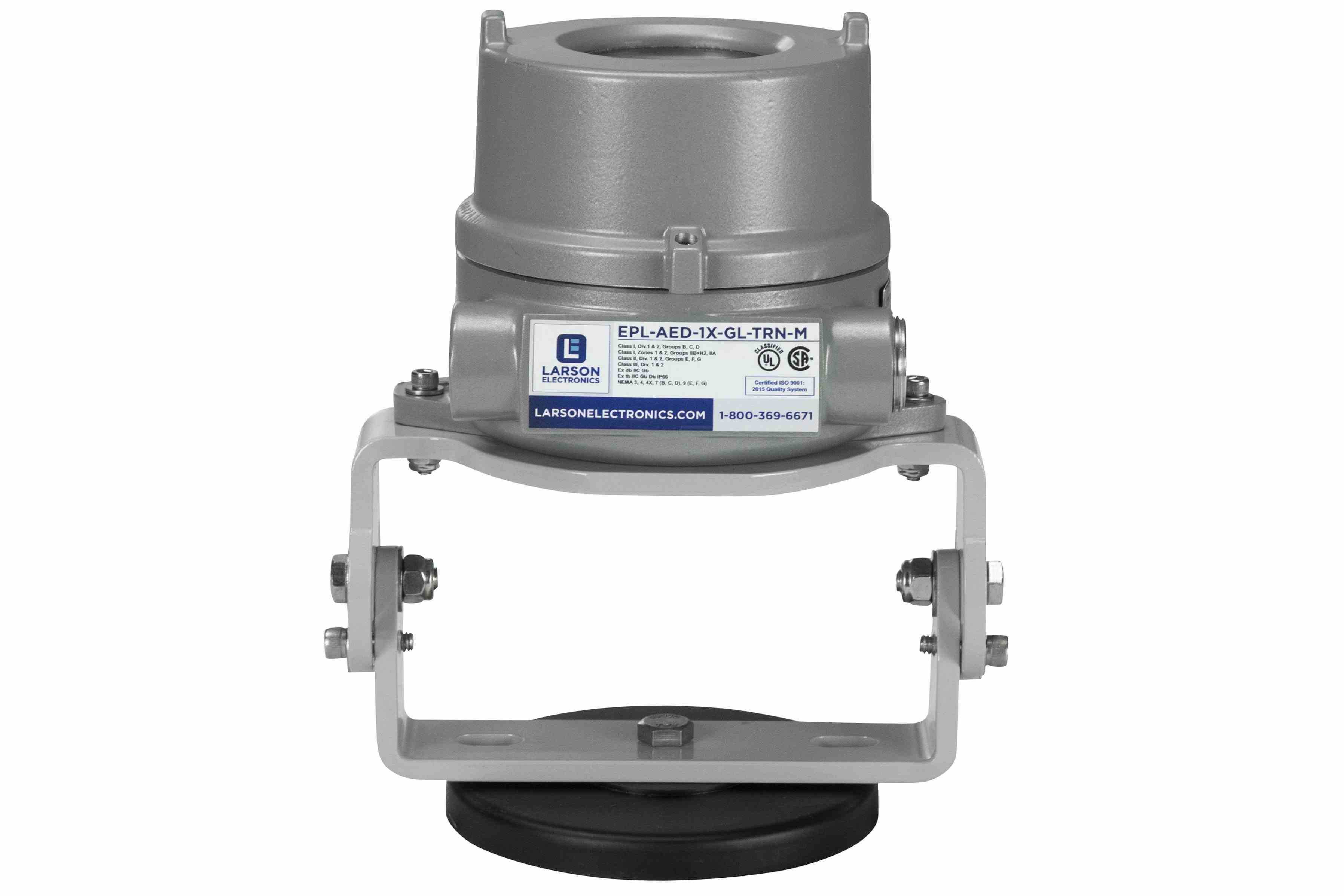

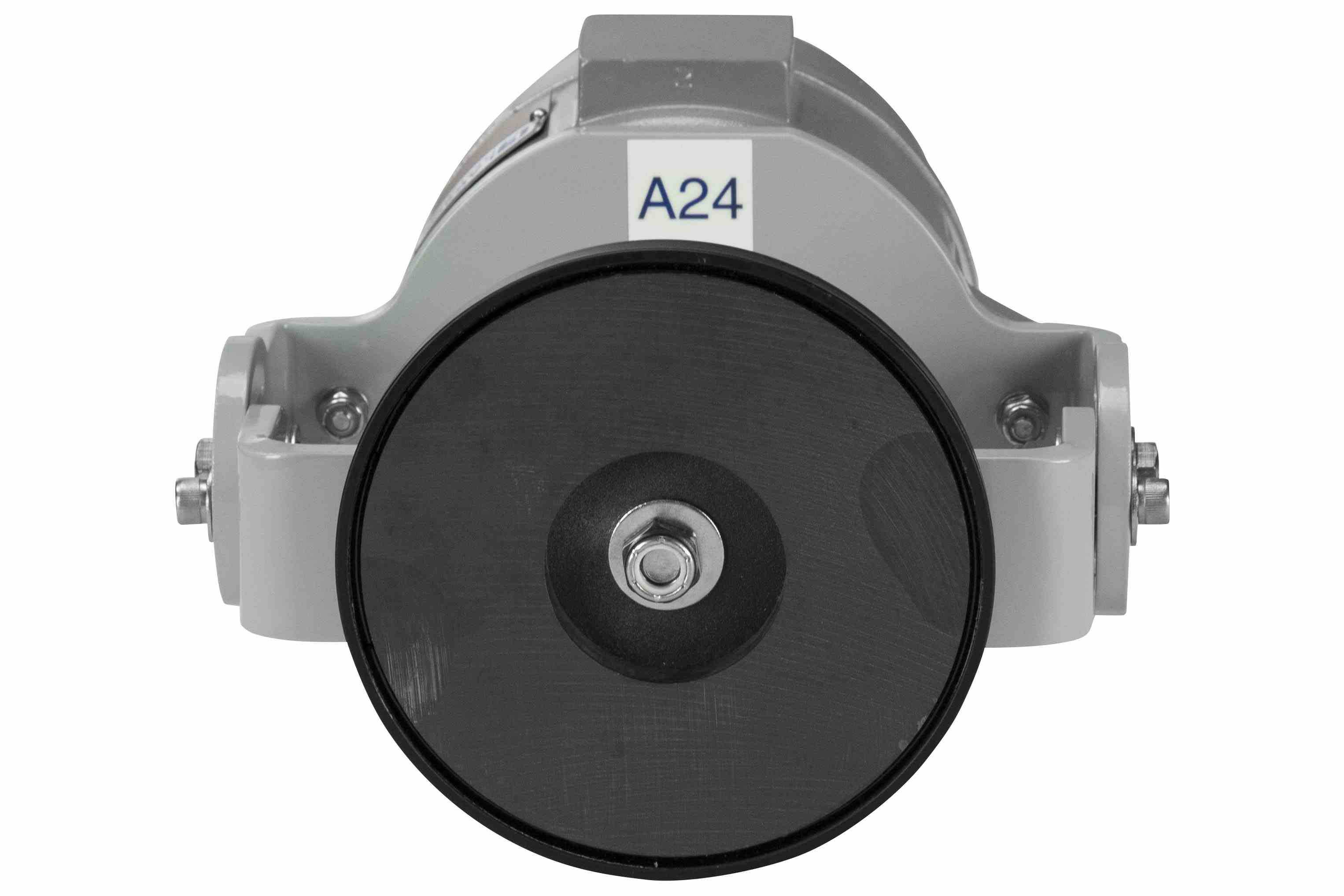

　　观察端采用3/8英寸厚的钢化玻璃透镜盖，通过不锈钢内六角螺钉与壳体紧固密封，既保证现场操作人员可直接读取仪表数据，又能承受爆炸冲击与外部硬物磕碰，满足隔爆面的强度与密封要求。耳轴部分采用磁性安装结构，配套2个带200磅磁吸力的磁铁，可直接吸附在钢制设备表面、管道外壁、储罐壁面，无需额外打孔焊接，大幅降低现场安装的施工难度与改造成本，适配临时监测点位、移动检测设备的快速部署需求。壳体额外预留铸造凸台、无缝拆卸式外部安装凸耳、可选外部接地螺钉位，接地螺钉采用镀锌钢材质搭配绿色染料标识，满足防爆设备的接地规范要求，避免静电累积带来的安全隐患。

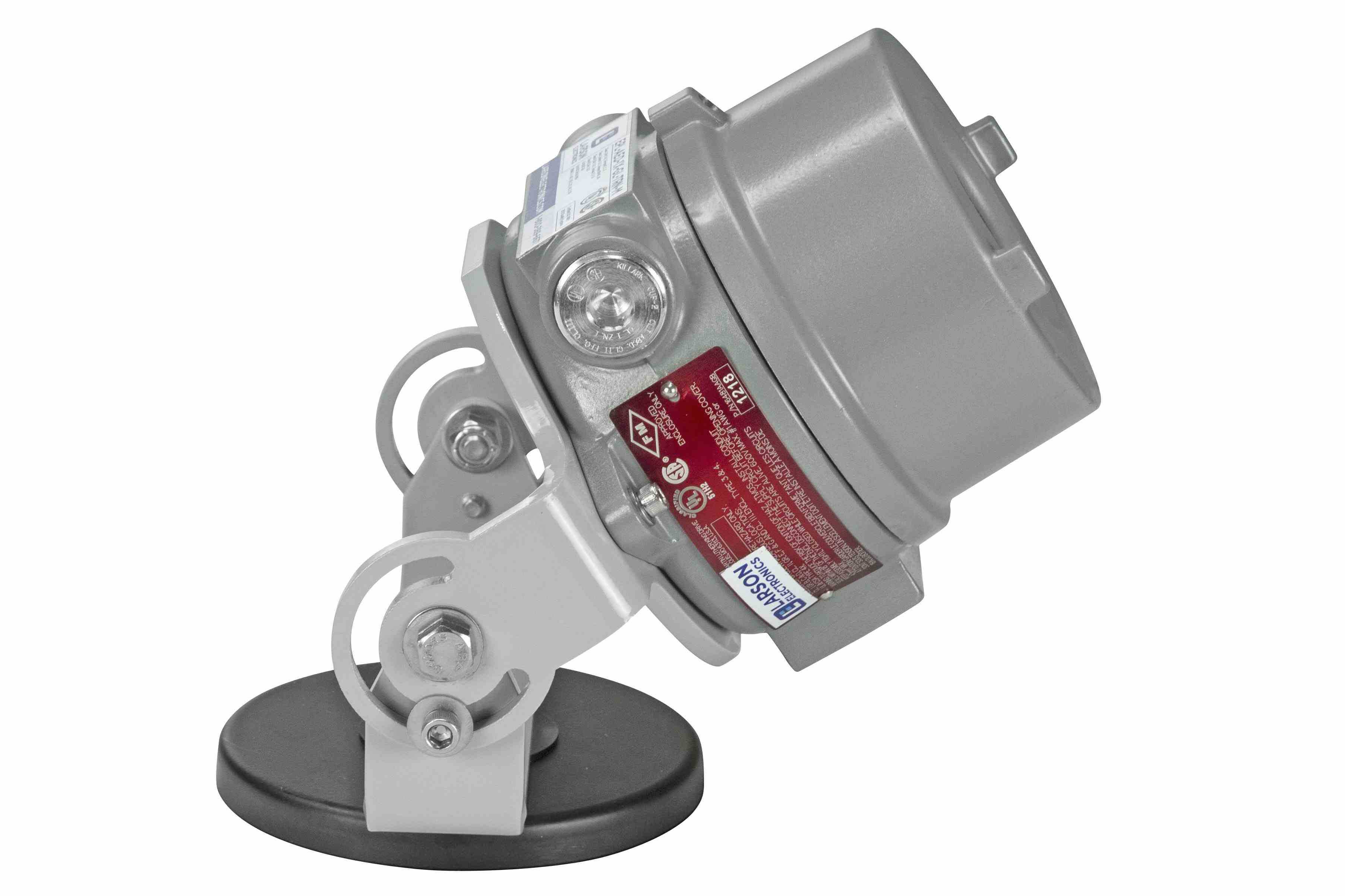

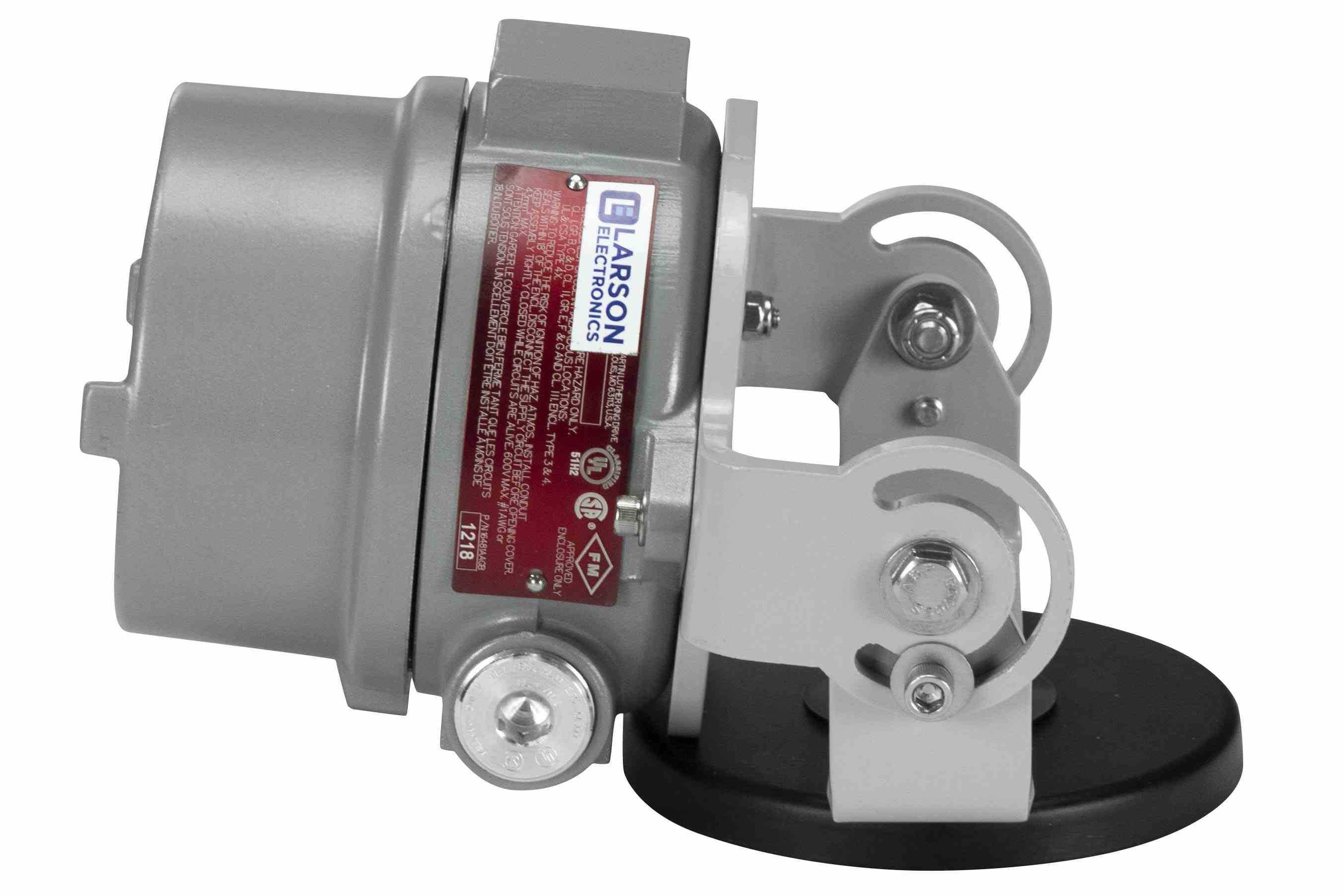

　　安装边界方面，磁性耳轴的铰接结构支持壳体在一定角度范围内俯仰调整，方便现场人员调整观察视角，适配不同安装面的朝向需求；壳体的安装凸耳可适配支架安装、壁装等多种固定方式，安装孔位的间距与孔径符合常规工业仪表的安装规范，可直接替换同规格的老旧防爆外壳，无需改动原有安装基础。壳体内部空间做了最大化优化，在满足隔爆间隙要求的前提下，尽可能压缩冗余壁厚，为内部仪表元件预留充足的布线与元件布置空间，偏置设计的内部接地螺钉位置远离安装部件区域，避免接地接线与内部元件、安装结构产生干涉。

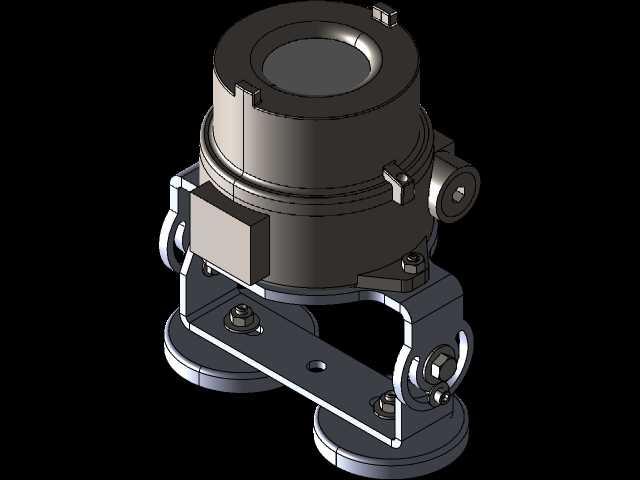

　　从防护性能适配来看，该壳体可覆盖Class I类1区和2区（B、C、D组）、IIB+H2组、IIA组对应危险区域，以及Class II类1区和2区（E、F、G组）、Class III类1区和2区的防爆要求，符合北美、欧盟及国内的防爆规范标准，可在全球多数工业危险区域合规使用。壳体的抗冲击性能满足NEMA3、4、4X、7（B、C、D组）、9（E、F、G组）的防护要求，可承受爆炸产生的内部压力不发生形变破损，同时阻止内部爆炸火焰通过隔爆间隙引燃外部易燃易爆介质，即使在粗暴安装、意外磕碰、恶劣天气侵袭的情况下，仍能保持稳定的防护性能，为内部仪表元件提供长期可靠的防护。在实际选型应用中，设计人员可根据内部仪表的尺寸、接线方向、安装方式，调整壳体的接口位置、耳轴阻尼力度、透镜透光率等参数，适配不同检测仪表的定制化需求，建模过程中已对所有隔爆接合面的长度、间隙做了参数化处理，方便后续根据不同防爆等级要求快速调整结构参数，缩短衍生型号的开发周期。
