防爆仪表箱带耳轴玻璃透镜外壳结构

　　这款防爆仪表外壳的设计核心围绕危险区域的紧凑型仪表搭载需求展开，适配存在爆炸危险、粉尘积聚、恶劣天气及粗暴操作工况的工业场景，可覆盖北美、欧洲及国内主流防爆区域划分要求，包括1区、2区的不同气体组别与粉尘环境使用。从结构设计逻辑来看，壳体采用无铜铝合金铸造成型，从材质根源规避碰撞火花风险，外壳配置氟橡胶O型密封圈，可满足NEMA 4/IP66的密封防护等级，杜绝外界水汽、粉尘侵入壳体内部影响仪表元器件运行。

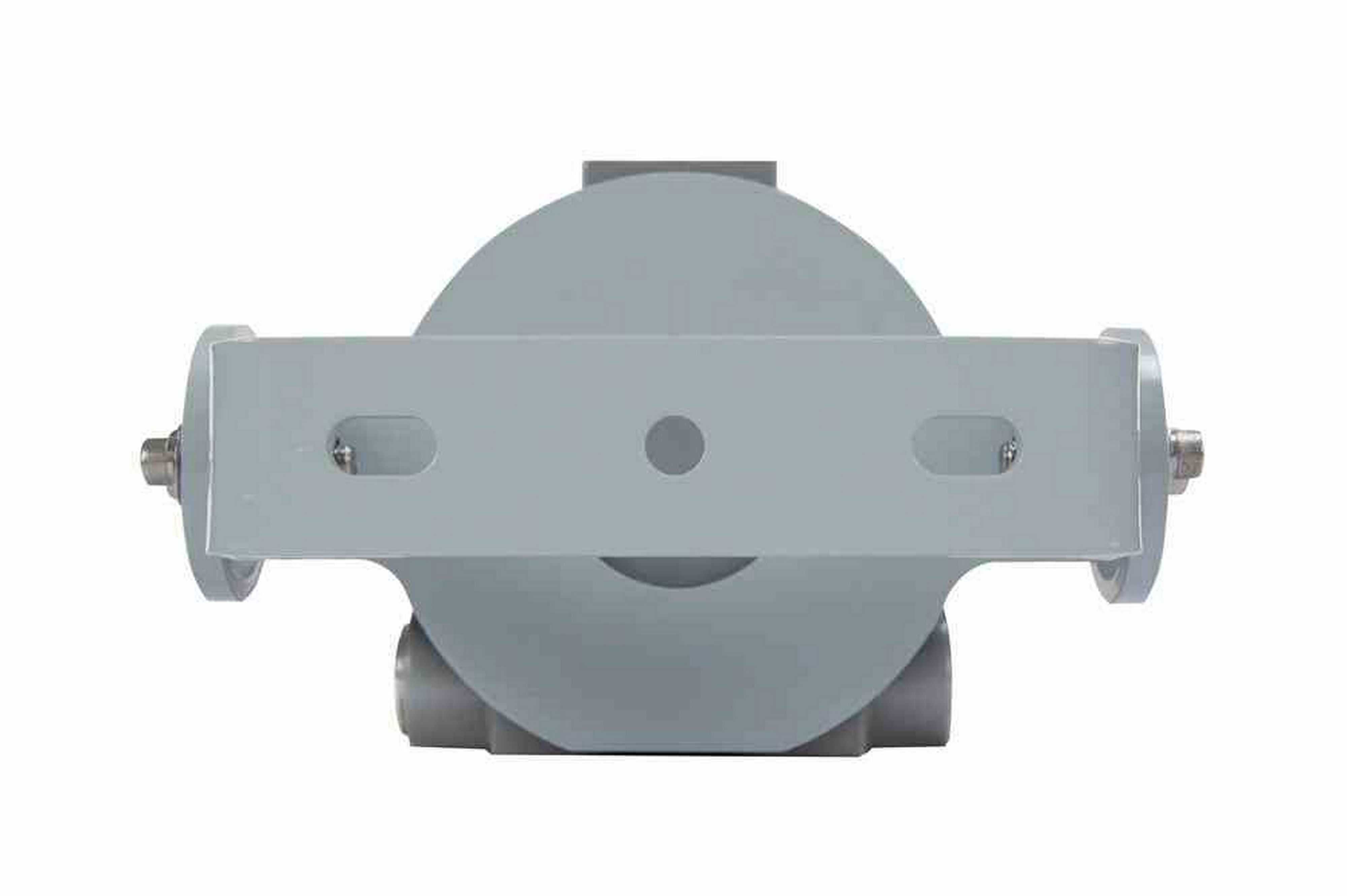

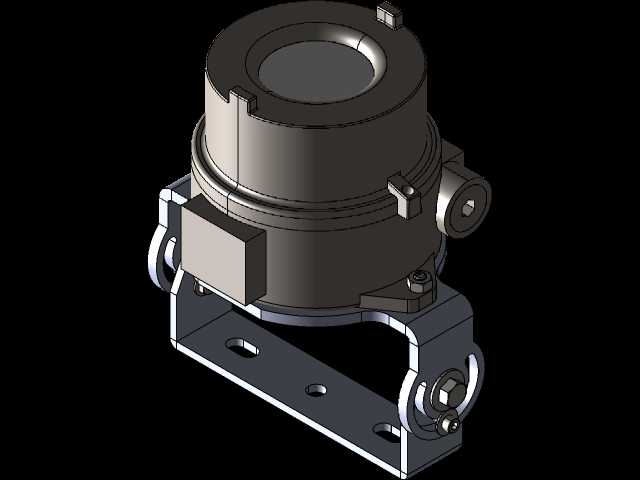

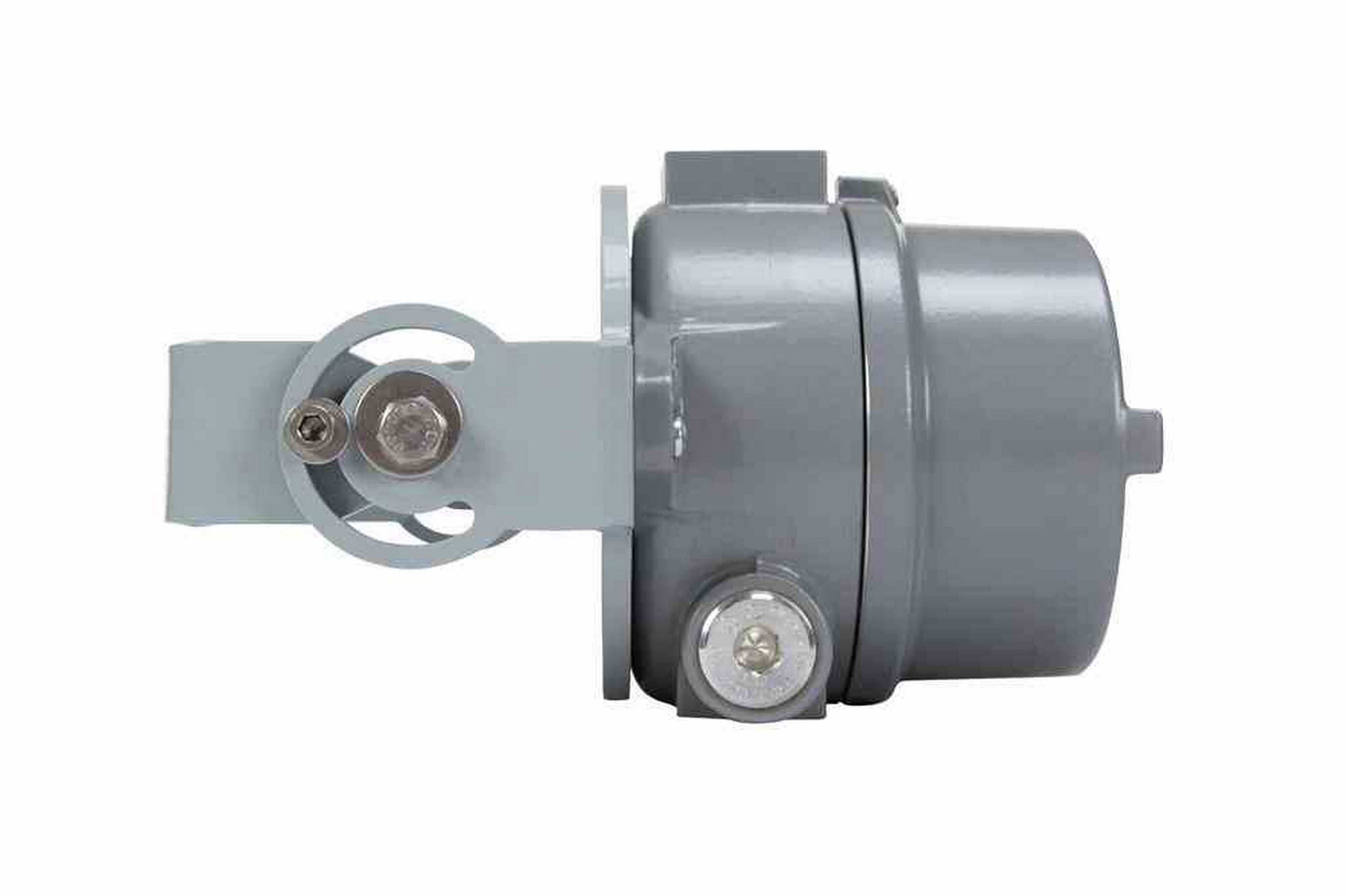

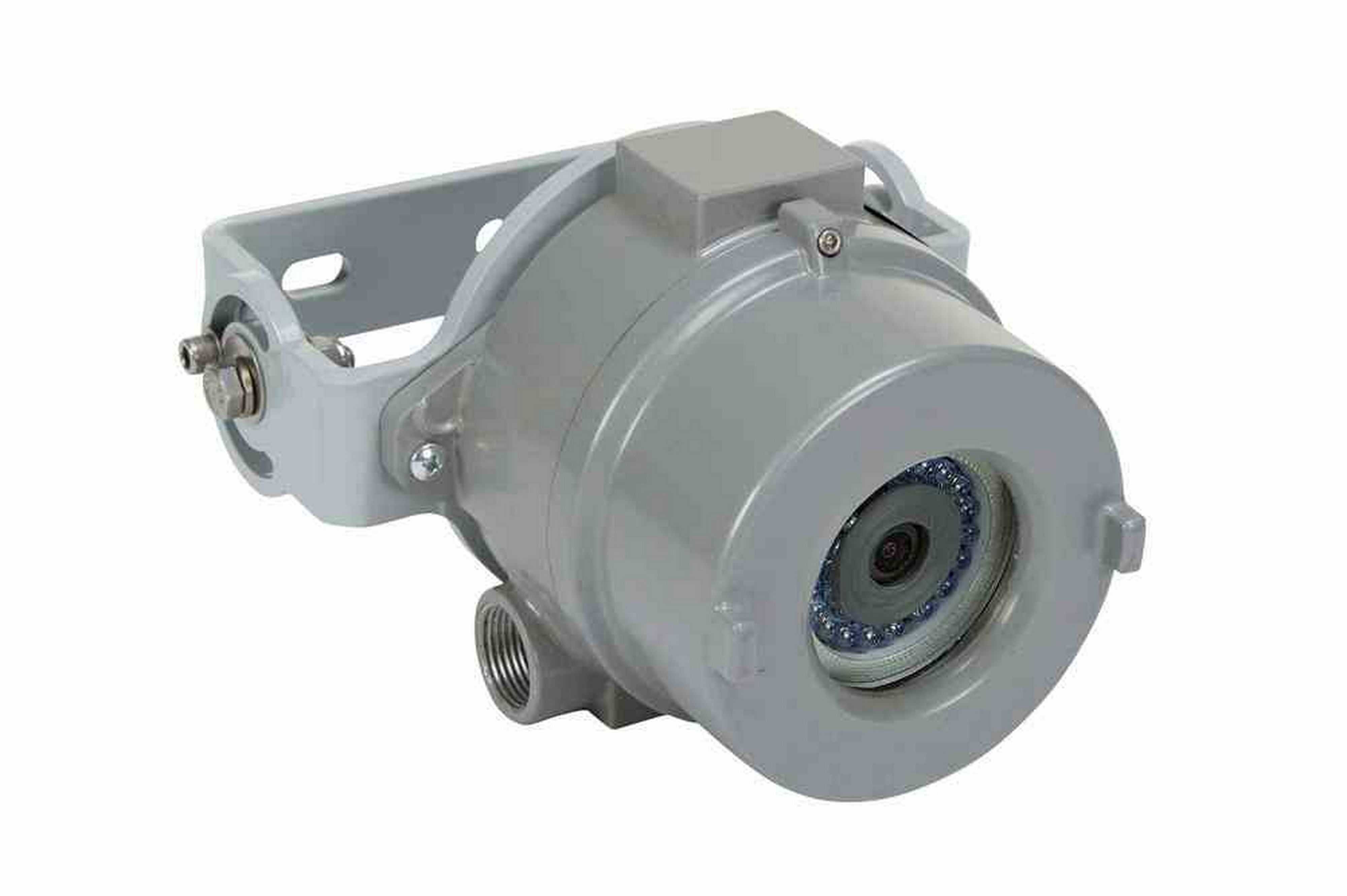

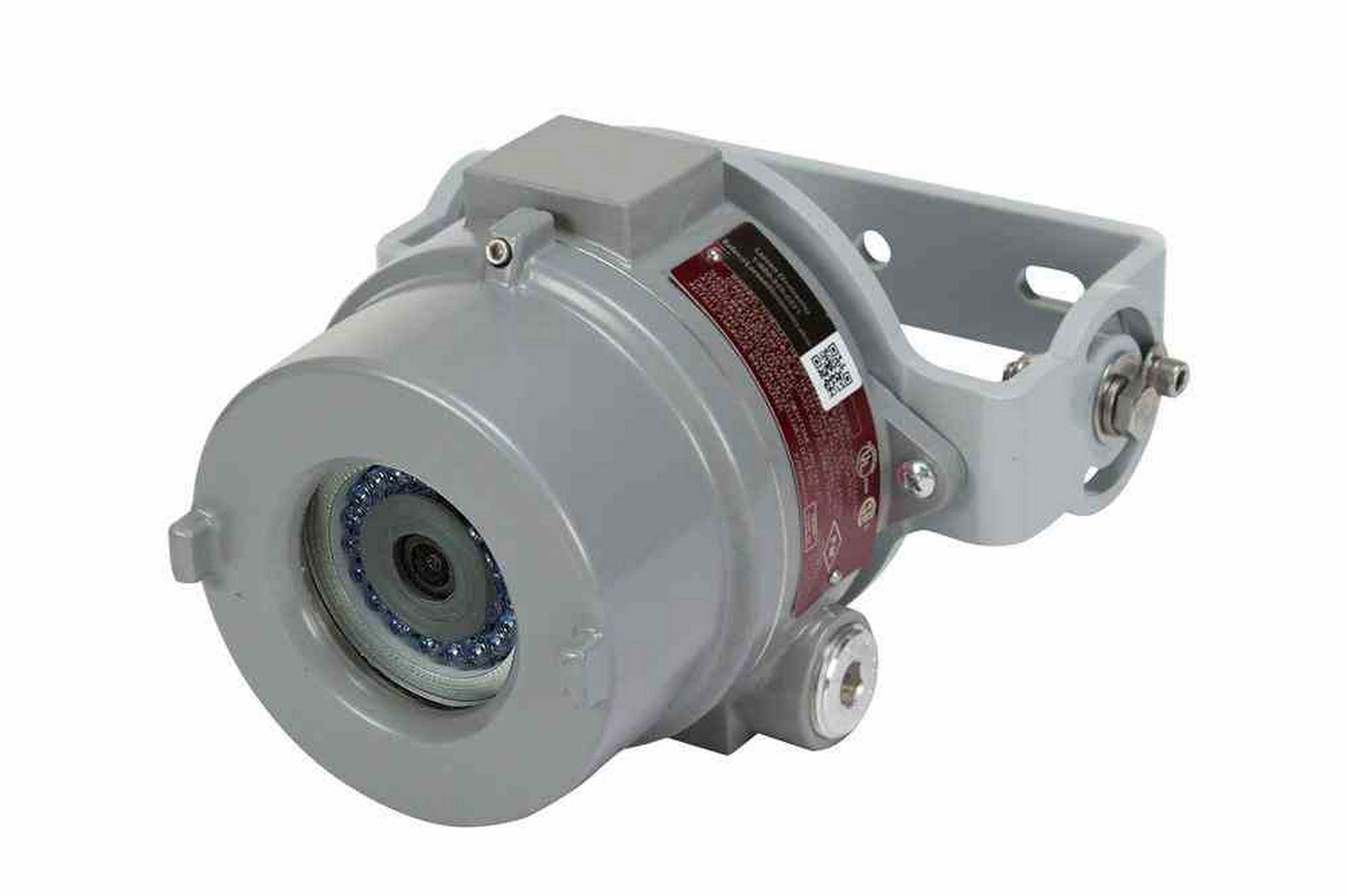

　　安装适配性上，壳体顶部预留3/4"NPT规格的侧置馈电导管开口，内部接地螺钉设置在远离安装部件的位置，避免接线时与内部仪表元件产生干涉，最大化利用壳体内部腔室空间，可容纳流量测量模块、温度监测单元、双线变送器、气体探测元件、PH分析组件、液位检测器、H2S监测传感器、压力开关等多种紧凑型工业仪表单元。壳体外部带有耳轴安装支架，支架上开设长条形调节安装孔，可实现安装角度的灵活调整，适配不同现场的观测视角需求；盖子上的外部安装凸耳可无缝拆卸拧紧，无需额外专用工具即可完成开盖维护操作，可选配的外部接地凸台直接铸造成型在壳体侧壁，接地螺钉采用镀锌钢材质搭配绿色标识，内六角头罩螺钉采用镀镉钢制成，兼顾防腐与防松要求。

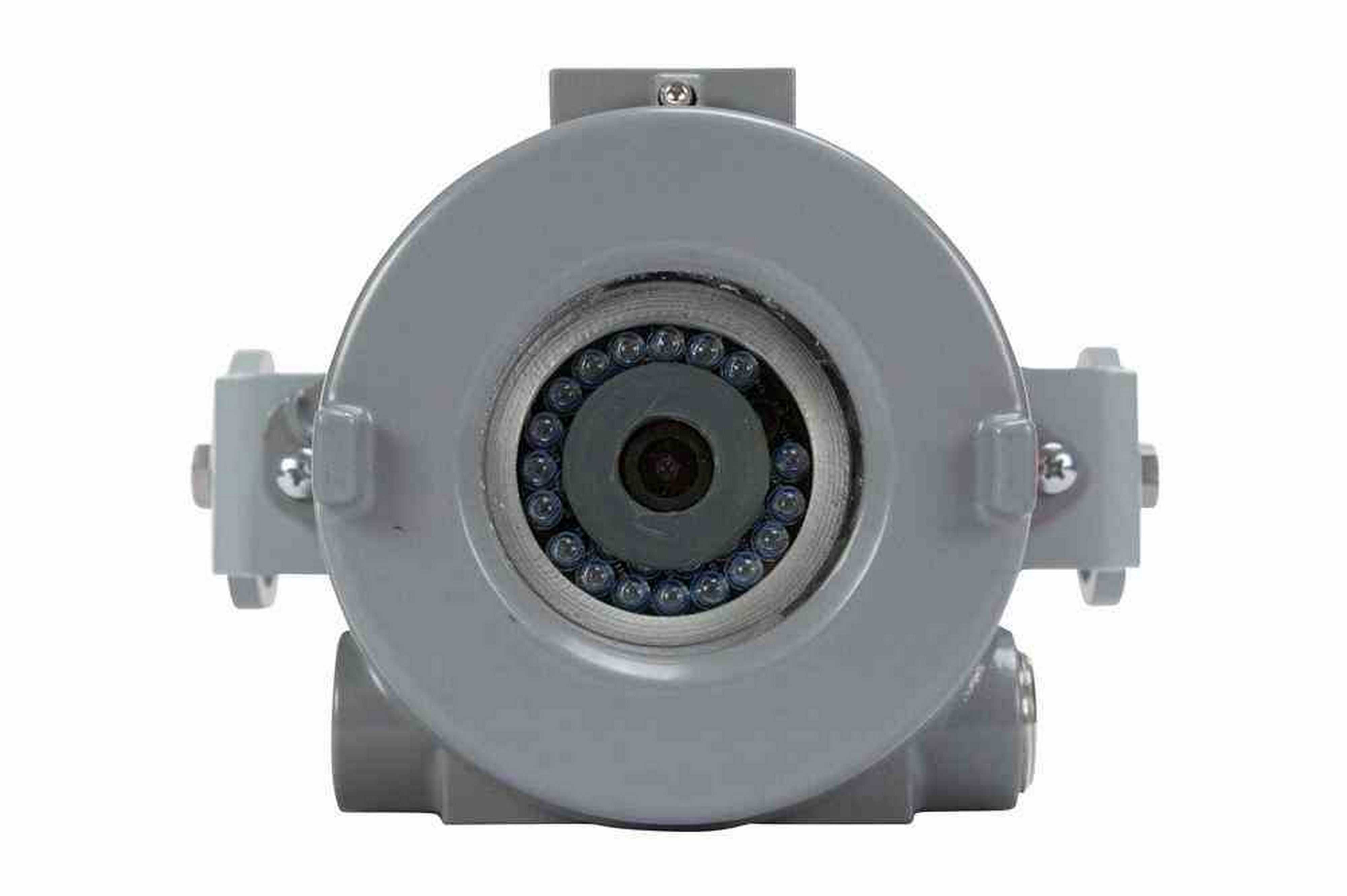

　　观测端配置3/8"厚的钢化玻璃透镜盖，透镜与壳体接触位置设置密封缓冲结构，既保证内部仪表的观测视野清晰，又能承受爆炸冲击与外部硬物撞击，满足防爆壳体的抗冲击强度要求。壳体表面采用银粉环氧漆静电喷涂处理，提升户外使用时的耐候性与抗腐蚀能力，可在严苛的户外工业环境下长期保持结构完整性。从安装边界来看，耳轴支架的安装孔位间距、壳体整体外径、透镜突出高度、接线口伸出长度均经过尺寸校核，在配套安装支架时，预留足够的接线弯曲半径与操作空间，避免现场安装时出现管线与支架干涉的问题；壳体侧壁的安装凸台平面度经过加工控制，保证外接接地端子或附加配件时的贴合度，不会出现密封失效或连接松动的情况。

　　在实际工况应用中，这类外壳不需要额外加装独立的防护箱体，可直接通过耳轴支架固定在管道侧壁、设备支架、厂区立柱等位置，适配石油炼化、化工生产、油气储运、粉尘加工车间等存在易燃易爆介质的场景，为内置的检测类仪表提供可靠的隔爆防护，即使内部仪表元件出现电弧、火花引燃内部渗入的易燃易爆介质，壳体结构也能承受内部爆炸压力，同时阻断火焰向壳体外部传播，避免引燃外界环境中的爆炸性混合物。设计过程中针对壳体的壁厚、螺栓连接间距、密封面宽度均按照防爆标准要求做了冗余校核，耳轴与壳体的连接位置采用一体化铸造后加工的结构，避免焊接连接带来的应力集中与强度不足问题，保证在长期振动工况下耳轴支架不会出现断裂、松动的情况；透镜的压圈采用多点均匀紧固结构，避免局部应力过大导致玻璃透镜开裂，同时保证透镜与密封件的均匀压缩，实现可靠的密封效果。
