不锈钢防爆危险场所工业接线盒设计

　　高腐蚀工况下长期保持壳体结构完整性，不会因为壳体锈蚀导致防护等级失效。从防护等级设计来看，这款接线盒同时满足4X型外壳防护要求与IP66的 ingress 防护等级，4X型防护要求壳体能够承受一定强度的外力冲击，同时具备优异的耐腐蚀性能，不会因为外部磕碰、长期腐蚀出现壳体破损；IP66的防护等级则意味着壳体完全阻隔粉尘进入内部，同时能够承受各个方向的高压水柱喷射而不出现进水问题，完全适配户外露天安装、厂区冲洗作业、暴雨淋溅等各类复杂工况，哪怕是在海上平台遭遇风浪拍溅、污水处理厂定期高压水冲洗地面的场景下，也能保证内部接线接点不受水汽、粉尘侵蚀。在结构设计上，这款接线盒采用铰链加锁紧盖的结构形式，相比传统螺栓紧固的全密封接线盒，在海上钻井平台的钻台区域、炼化厂区的防爆分区、污水处理厂的曝气池周边、燃气调压站的阀组间这类存在易燃易爆蒸汽、气体或可燃性粉尘的作业场景里，电气线路的分接、转接环节始终是防爆管控的核心节点，这类场景下的接线防护壳体不能采用普通的塑料或冷轧钢板材质，必须满足对应防爆等级的防护要求，才能避免线路接点产生的电弧引燃周边易燃易爆介质。这款不锈钢防爆接线盒的设计，首先从材质选型上就匹配了高危场景的长期使用需求，整体采用316不锈钢板材加工成型，相比常规304不锈钢材质，316不锈钢添加了钼元素，在沿海高盐雾、化工区域腐蚀性气体、污水处理环节的酸碱潮湿环境下，具备更优异的抗点蚀、抗晶间腐蚀能力，能够在户外露天、

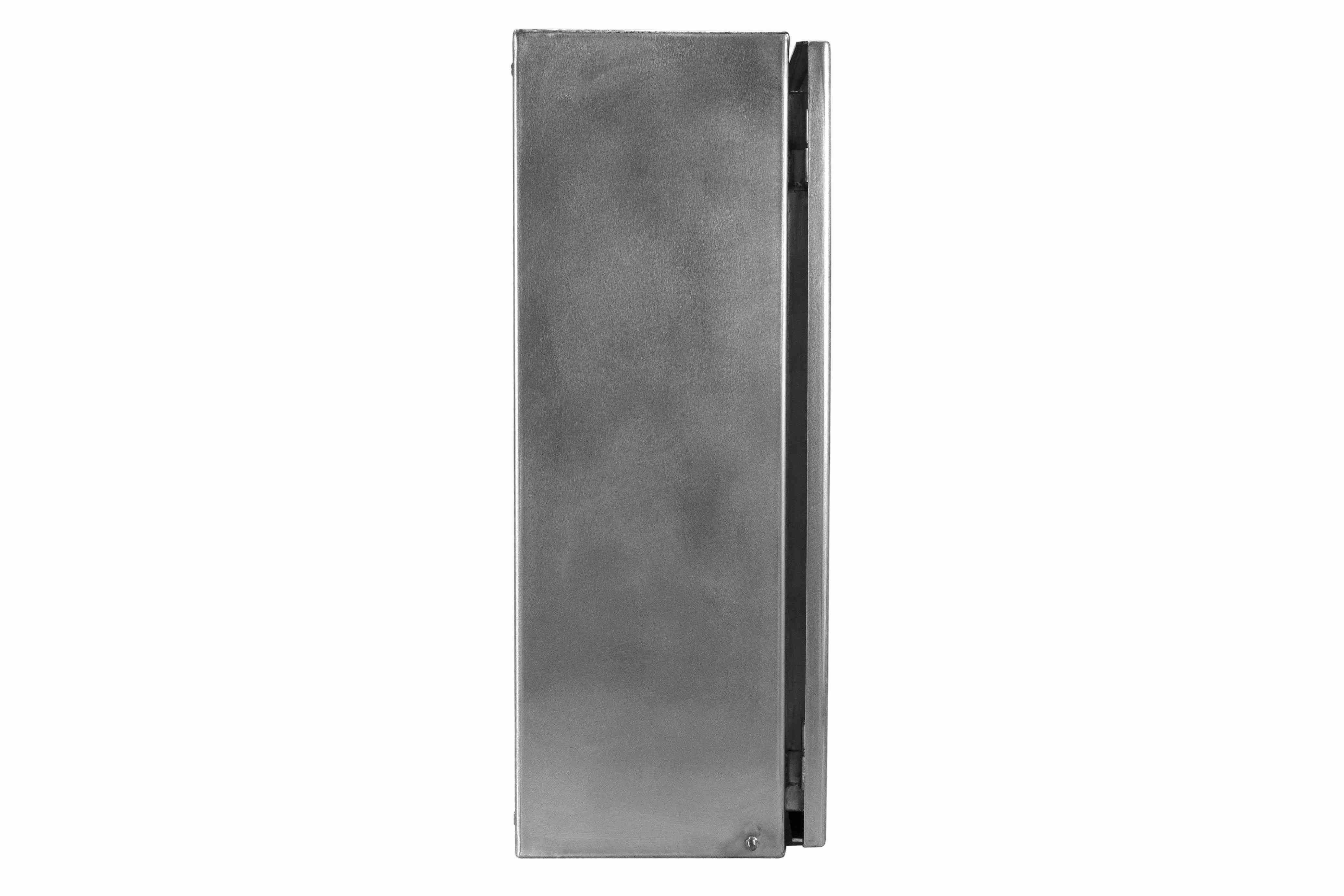

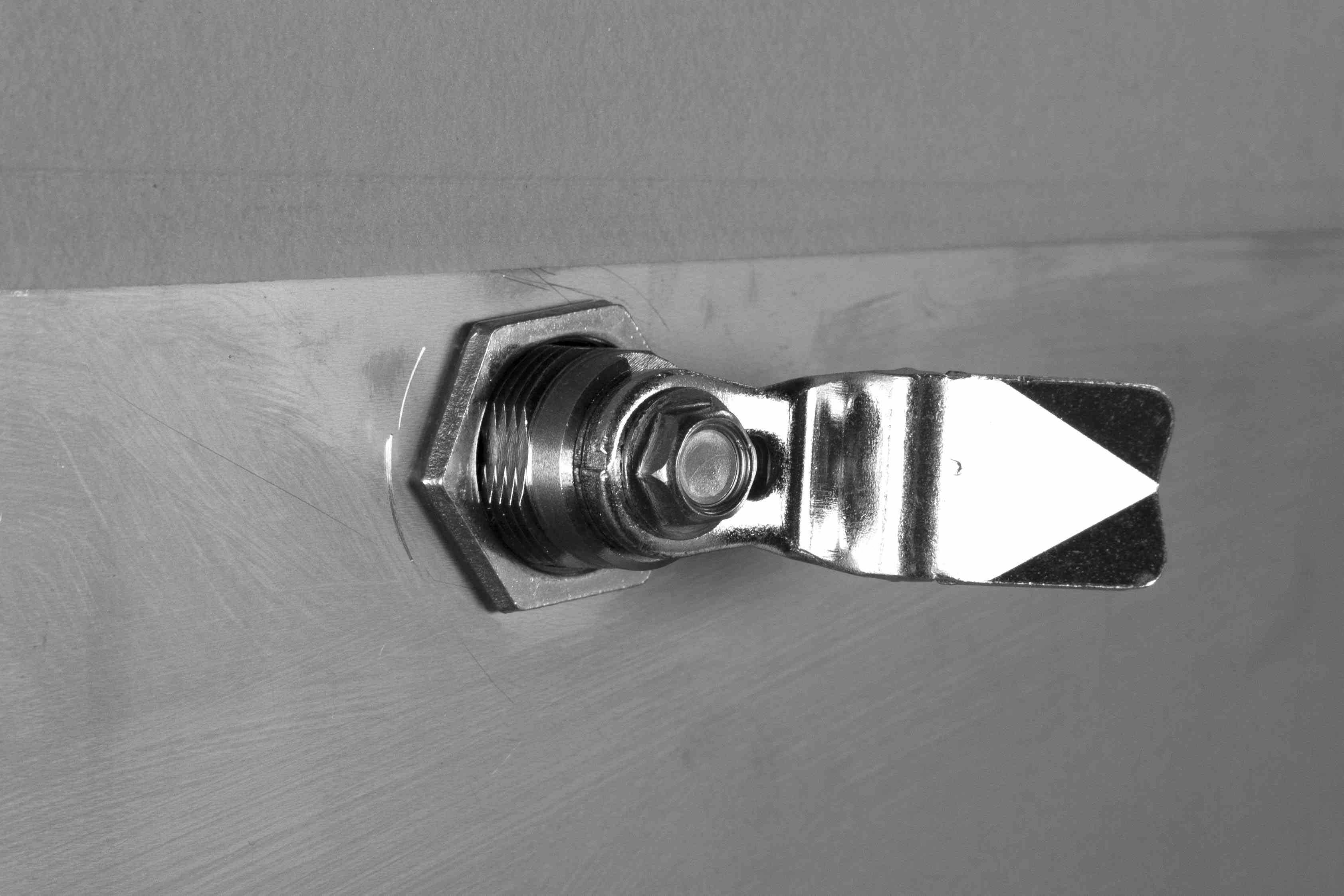

　　铰链结构的箱盖在检修开盖时不需要完全拆下箱盖，避免了高空作业时箱盖坠落的风险，同时多组锁紧装置沿箱盖周边均匀布置，能够保证箱盖与箱体之间的密封胶条均匀受压，不会出现局部压合不严导致的密封失效问题。箱体的接地设计做了双重冗余考虑，除了箱体本体的主接地螺柱外，在箱盖位置也设置了独立的接地螺柱，箱盖与箱体之间通过跨接铜带实现等电位连接，哪怕是箱盖开启状态下进行接线作业，也能保证箱盖始终处于接地状态，避免静电积累产生放电火花。安装方式上，这款接线盒在箱体背面设计了双向安装凸耳，凸耳上预留了长条形安装孔，既可以通过膨胀螺栓直接固定在墙面、设备支架上实现壁装，也可以配合安装支架实现立式安装、水平安装等多种安装姿态，

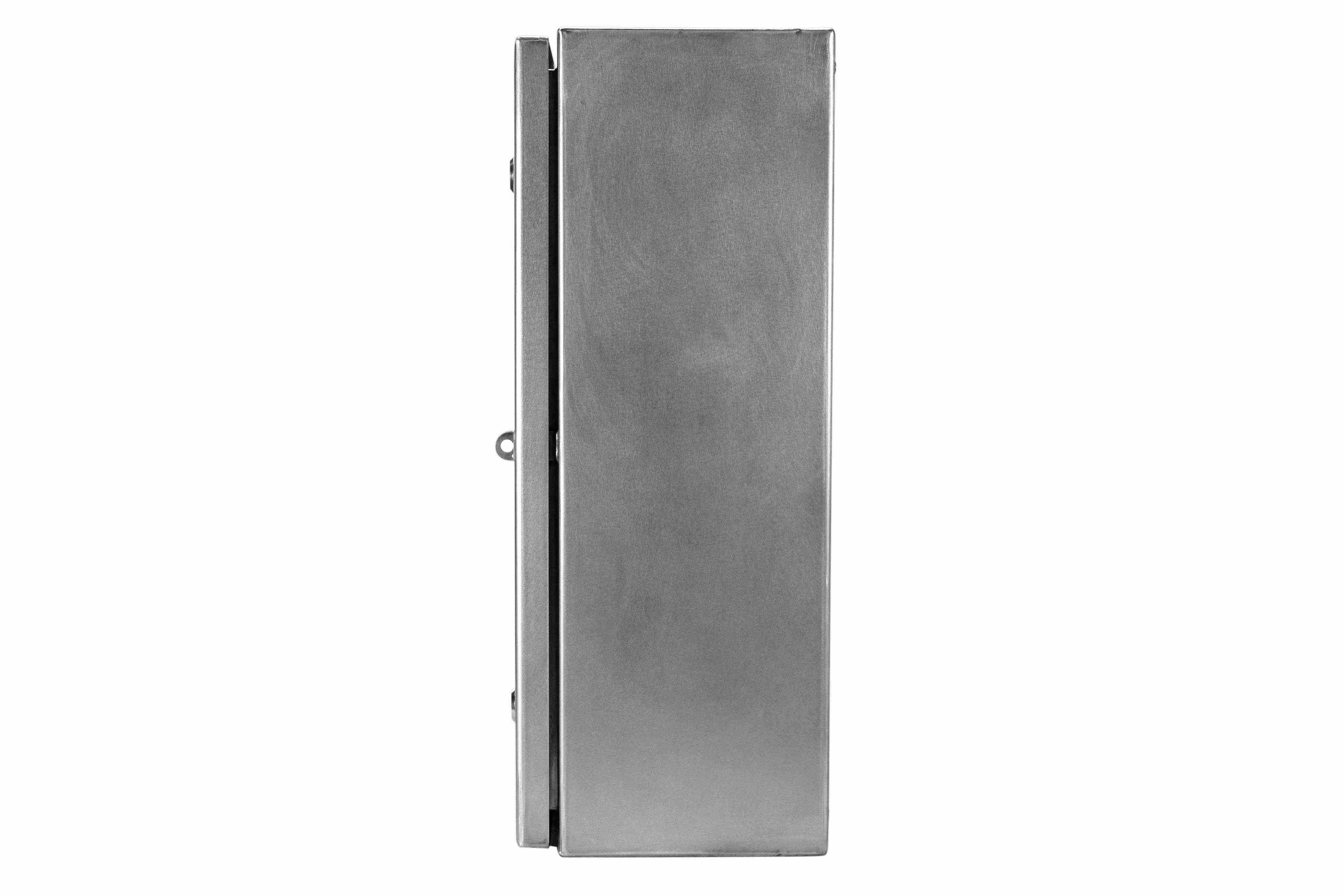

　　长条形安装孔能够抵消现场安装面的尺寸误差，降低现场安装的对位难度。在接口适配性上，这款接线盒的箱体侧壁预留了足够的开孔空间，最大可适配4NPT规格的电缆引入导管，能够满足多根大直径电缆的进线、出线需求，现场施工时可以根据实际的电缆走向、电缆数量在侧壁对应位置开孔安装防爆电缆格兰头，不需要额外定制开孔位置，适配不同项目的布线需求。从尺寸边界来看，这款接线盒的外部尺寸为24英寸×24英寸×8英寸，也就是约610mm×610mm×203mm的长方体结构，8英寸的内部深度能够容纳多组接线端子排、信号隔离模块、小型接线端子等元件，不会因为内部深度不足导致箱盖压合时碰到内部接线，充足的内部空间也方便现场接线作业时的手部操作，

　　不需要在狭小空间内费力完成接线紧固。在防爆性能匹配上，这款接线盒的结构设计符合ATEX与IECEx的防爆认证要求，适用于对应防爆分区的危险场所，壳体的接合面宽度、间隙都满足隔爆型壳体的设计要求，哪怕内部接线接点出现电弧引爆渗入壳体内部的易燃易爆介质，壳体也能承受内部爆炸的压力，同时不会通过接合面将爆炸能量传递到壳体外部，从而避免引爆外部的易燃易爆环境。在实际选型应用中，这类防爆接线盒除了用于电缆的分接转接外，还可以作为小型防爆仪表的接线箱、现场电磁阀的汇线箱、就地控制按钮的安装箱体使用，只要内部安装的元件尺寸不超过箱体的内部净空，都可以通过调整内部安装板的布局实现适配，相比定制化的防爆箱体，这种标准化尺寸的防爆接线盒备货周期短，现场改造替换方便，能够大幅缩短项目的施工周期。在建模设计过程中，需要重点关注箱体折弯处的圆角处理、铰链的转动干涉检查、锁紧装置的压合行程模拟，以及密封胶条的安装槽尺寸匹配，密封胶条采用耐老化的硅橡胶材质，安装槽的深度需要保证胶条压缩量在合理范围内，压缩量过小会导致密封不严，压缩量过大则会导致箱盖锁紧困难，同时长期压缩下胶条会出现永久变形影响密封寿命。箱体的焊接环节采用满焊工艺，所有焊缝都需要做打磨抛光处理，避免焊缝位置出现锈蚀隐患，同时焊接后的箱体需要做整形处理，保证箱盖与箱体的接合面平面度满足要求，不会出现局部缝隙过大的问题。
