斜面操作面钣金电气设备外壳

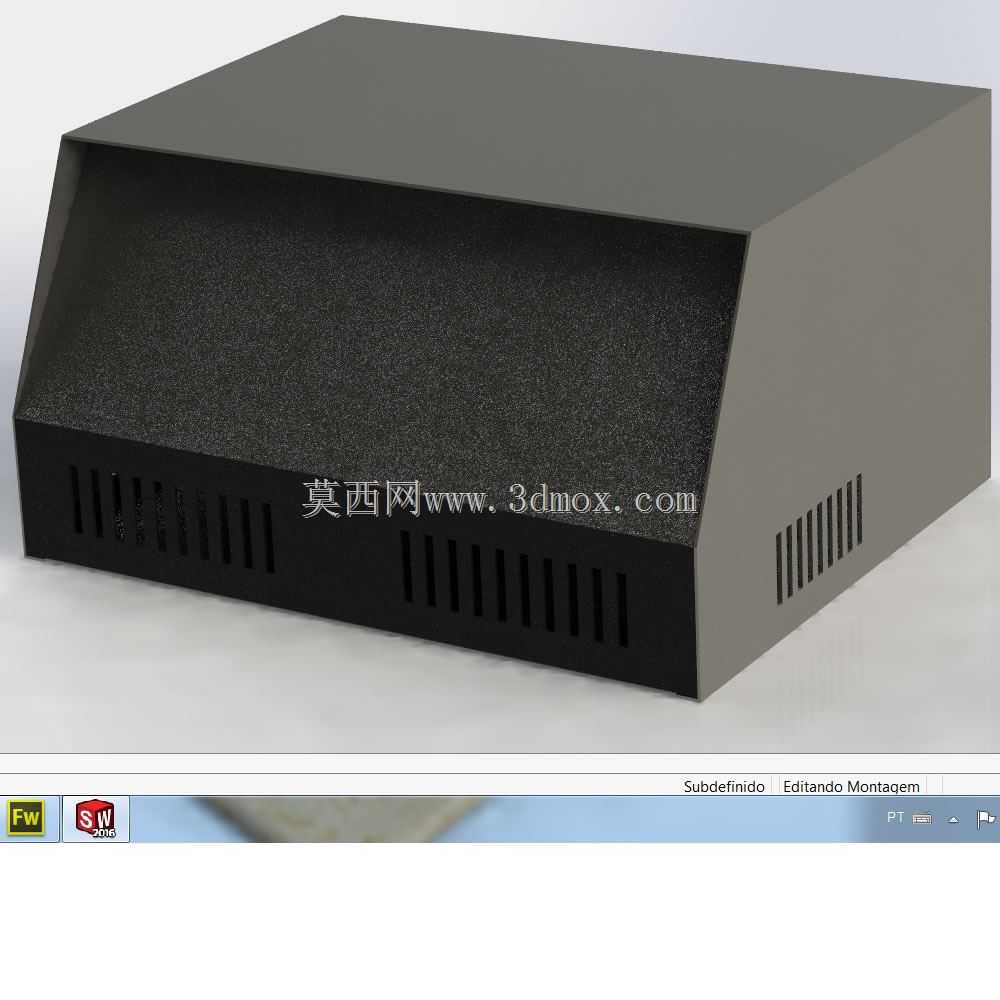

　　这款钣金壳体的设计初衷，是适配桌面式小型电气控制、信号采集类设备的安装需求，在工业现场的工位旁、实验室测试台、小型设备集成工位都能见到这类壳体的应用场景，区别于常规立式方正机柜，它的斜面结构完全是从操作人员的使用视角出发做的考量。日常使用中，操作人员站在工位前，视线自然下落的角度刚好和斜面区域垂直，不管是在这个区域嵌入触控显示屏、操作按键还是状态指示灯，都不需要刻意低头或者俯身调整视角，长时间操作也不容易产生视觉疲劳，这一点在需要频繁进行参数调整、状态查看的工位上优势格外明显。

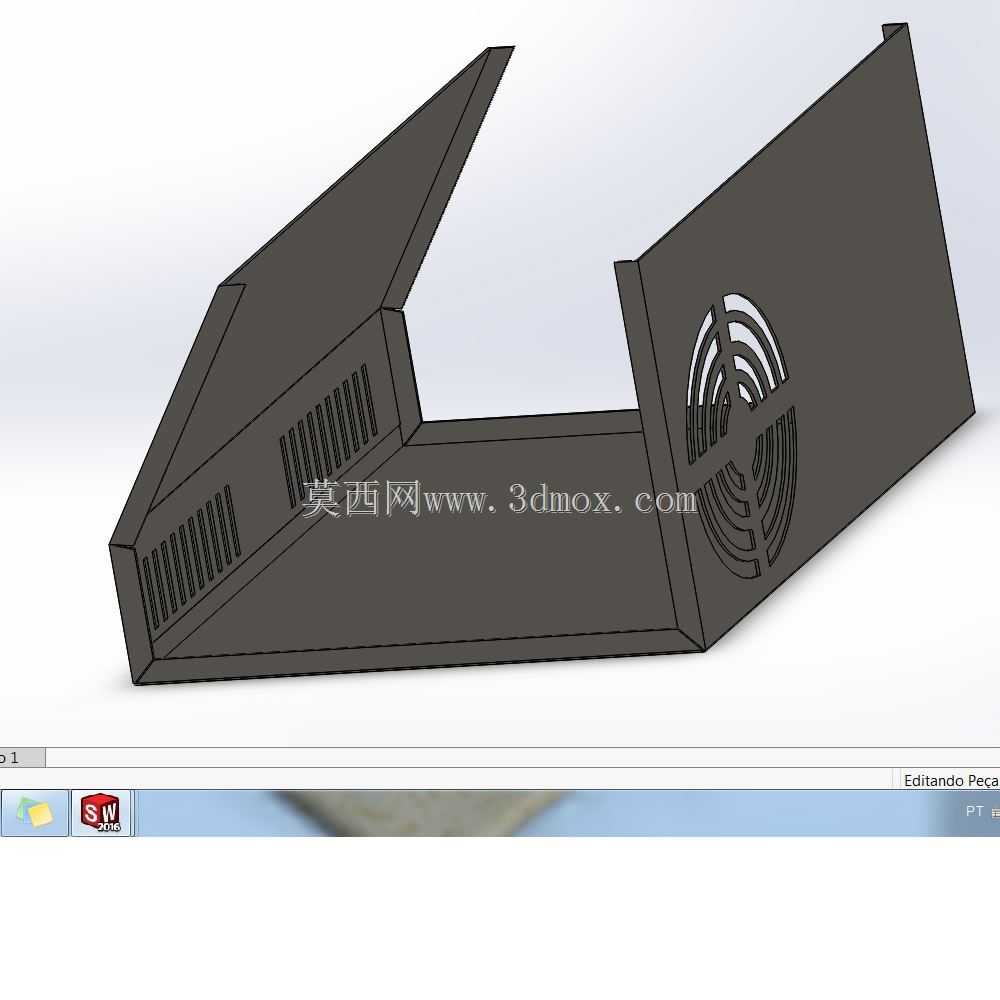

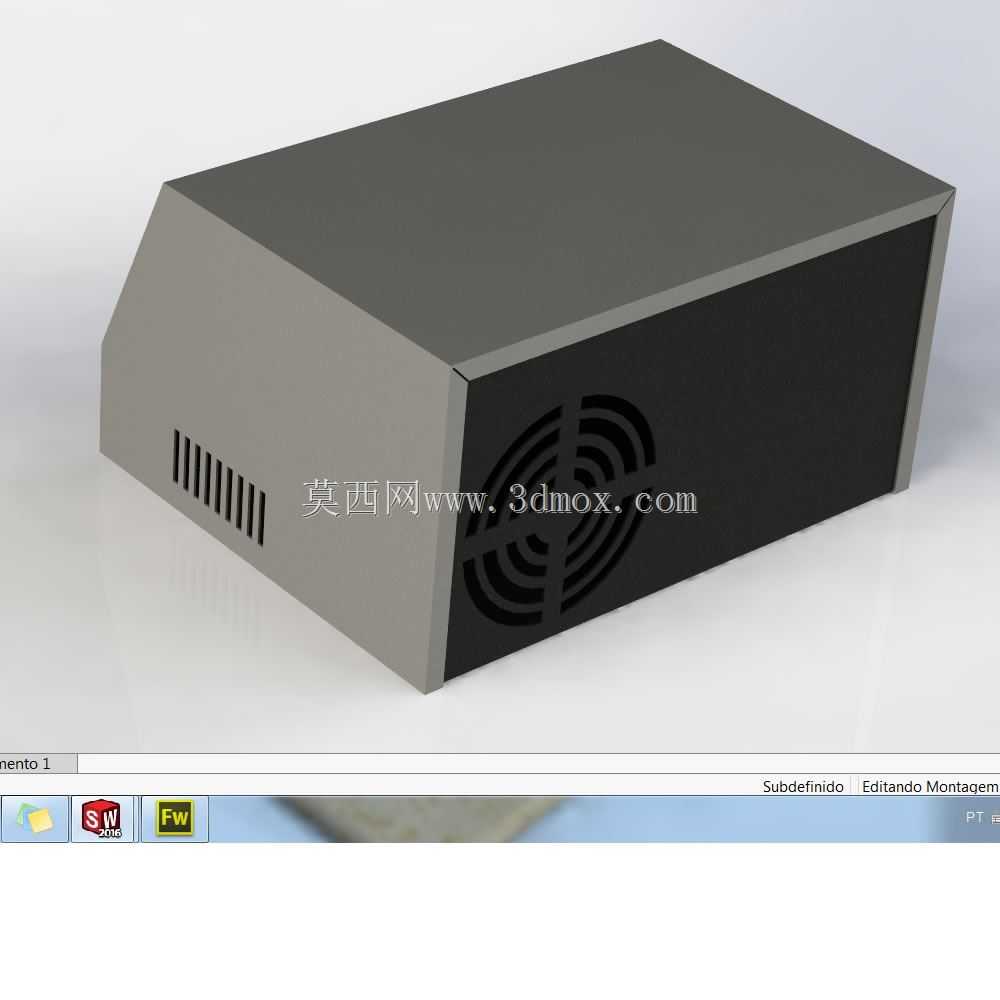

　　从结构设计来看，壳体采用分体式钣金拼接结构，上半部分的斜向顶盖和下半部分的方正底座通过折边咬合加紧固件的方式组合，拼接处预留了均匀的密封胶条安装槽，既可以保证壳体的拼接强度，也能满足常规工业环境下的防尘防护需求，避免车间内的浮尘、少量飞溅的切削液进入壳体内部影响元器件运行。下半部分的底座侧面开有阵列式通风散热槽，槽口采用向下倾斜的冲切工艺，既保证了内部空气的流通路径，让安装在壳体内的电路板、小型电源模块等发热元件产生的热量可以通过自然对流排出，又能避免上方掉落的杂物、液体直接通过散热槽进入壳体内部，散热槽的开孔尺寸经过匹配，刚好可以阻挡直径超过2mm的异物落入，符合常规工业电子设备的防护等级要求。

　　壳体底部预留了标准化的安装孔位，既可以通过膨胀螺丝固定在工作台台面上，也可以搭配减震脚垫直接放置在桌面使用，安装边界的设计充分考虑了不同场景的安装需求，不需要用户额外对壳体进行打孔改造。壳体内部预留了多层安装凸台，凸台上攻有统一规格的安装螺孔，可以根据内部元器件的尺寸灵活安装导轨、绝缘安装板或者小型散热风扇，不同功能的元器件可以分层布置，强电回路和弱电信号回路可以通过安装板实现物理隔离，减少信号干扰的风险。壳体后侧预留了穿线孔位，孔位配有可拆式的橡胶护线圈，外部的电源线、信号连接线可以通过护线圈穿入壳体内部，护线圈既可以保护线缆外皮不被钣金锐边割破，也可以填充穿线处的缝隙，进一步提升壳体的防尘性能。

　　从钣金加工的工艺角度来看，这款壳体的所有折弯角都做了合理的折弯半径处理，既避免了折弯处出现应力集中导致的钣金开裂问题，也让壳体的边角没有尖锐的锐边，操作人员在搬运、安装设备的时候不会被划伤。壳体表面采用哑光磨砂喷塑处理，这种处理方式不仅可以提升壳体的防锈耐腐蚀能力，还能避免光线照射在壳体表面产生反光，干扰操作人员查看斜面上的显示内容，同时哑光表面不容易残留指纹和污渍，日常清洁维护只需要用干布擦拭即可。

　　在实际选型适配的时候，需要注意这款壳体的内部净空尺寸，要提前核算内部安装的元器件、接线端子、走线空间的总占用高度，尤其是斜面下方的空间高度是渐变的，靠近前侧的位置高度较低，适合布置接线端子、小型接线排这类高度较低的部件，靠近后侧的位置高度较高，适合布置电源模块、继电器组这类高度较高的元器件，合理利用内部的渐变空间可以在紧凑的外形尺寸下实现更多的功能集成，不需要额外增大壳体的整体占地面积。另外壳体的斜面区域的安装开孔可以根据实际需求进行定制，不管是嵌入不同尺寸的显示屏、操作按键还是旋钮开关，只需要在斜面的平板区域按照元器件的安装尺寸开孔即可，不需要对壳体的主体结构进行改动，适配灵活性很强。
