1寸NPT镀镍黄铜防爆电缆密封接头

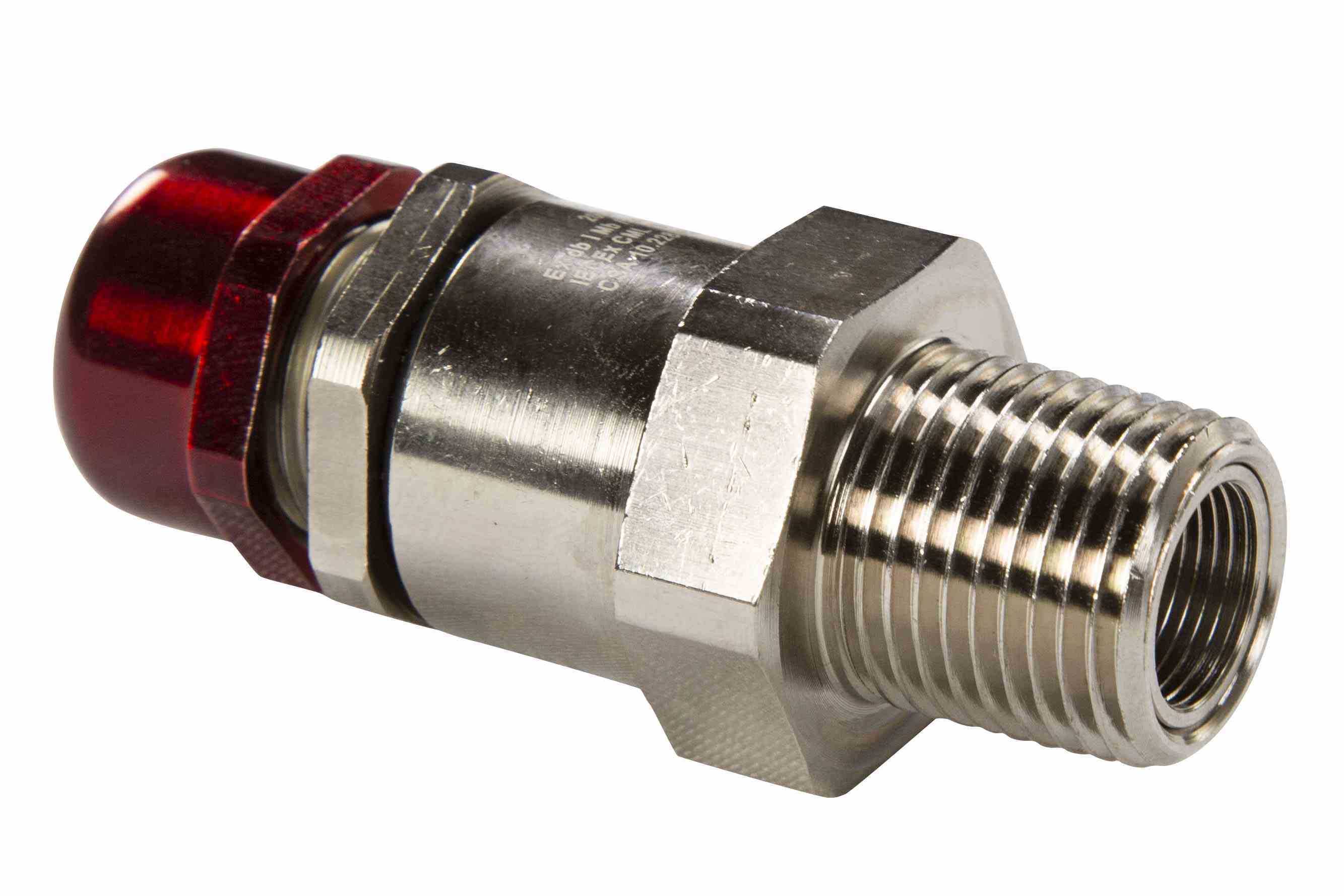

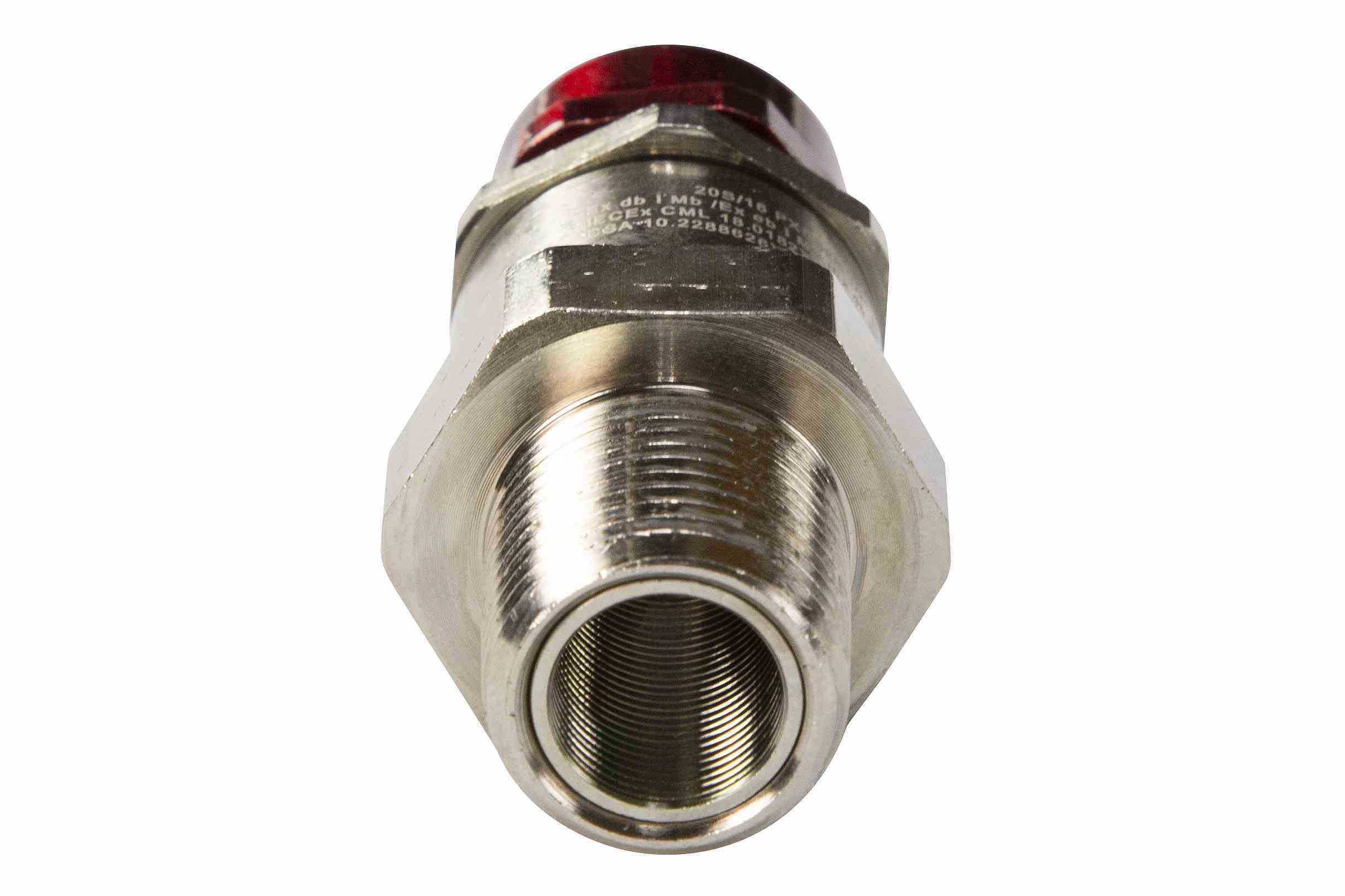

　　在石化厂区、油气开采场站、危化品仓储这类存在爆炸性气体混合物的危险作业区域，电气线路的进出线防护一直是设备防爆设计的核心环节，这类区域对电缆穿隔部位的密封、隔爆性能有强制要求，一旦密封失效，外部易燃易爆介质侵入设备腔体内部，或是设备内部的电弧火花外泄，都可能引发重大安全事故，防爆电缆密封套正是为适配这类严苛工况设计的穿线连接部件。这款密封套采用1英寸NPT锥管螺纹作为设备侧连接接口，NPT螺纹本身的锥度配合装配时的密封填料，能够在螺纹旋合后形成可靠的密封面，适配各类防爆接线箱、防爆仪表壳体、防爆电机接线腔的标准进线口，安装时只需将外螺纹端旋入设备预设的内螺纹孔，拧紧至规定力矩即可完成接口固定，无需额外加工适配法兰或转接结构。

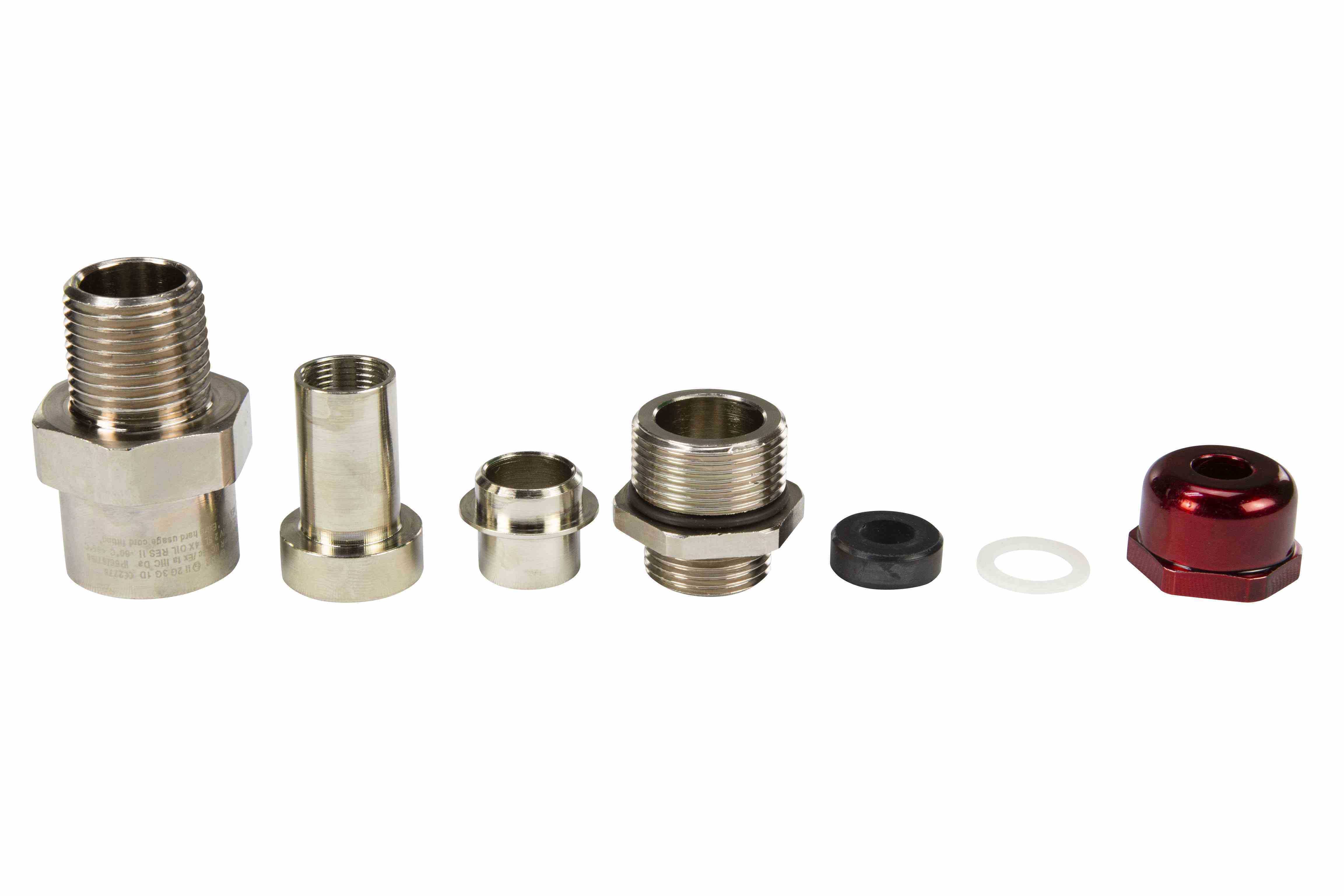

　　主体材质选用镀镍黄铜，黄铜本身具备优良的切削加工性能与结构强度，能够承受安装过程中的拧紧力矩与长期使用中的振动载荷，表面镀镍处理后，相比裸黄铜件大幅提升了耐盐雾、耐化学腐蚀能力，可在沿海高湿高盐环境、存在弱腐蚀性气体的化工车间中长期使用，不会轻易出现锈蚀卡滞、密封面失效的问题。密封套适配的电缆外径范围为0.67英寸至1.03英寸，覆盖了该规格NPT接口常用的动力电缆、控制电缆、信号电缆外径区间，内部采用无卤素热塑性弹性体搭配阻燃化合物作为密封填充组件，当电缆穿入后拧紧尾部的压紧螺母，弹性密封体会均匀抱紧电缆外护套，既能够实现IP66/IP68等级的防尘防水防护，阻止外部水汽、粉尘进入设备内部，也能够形成隔爆屏障，满足C1D1、

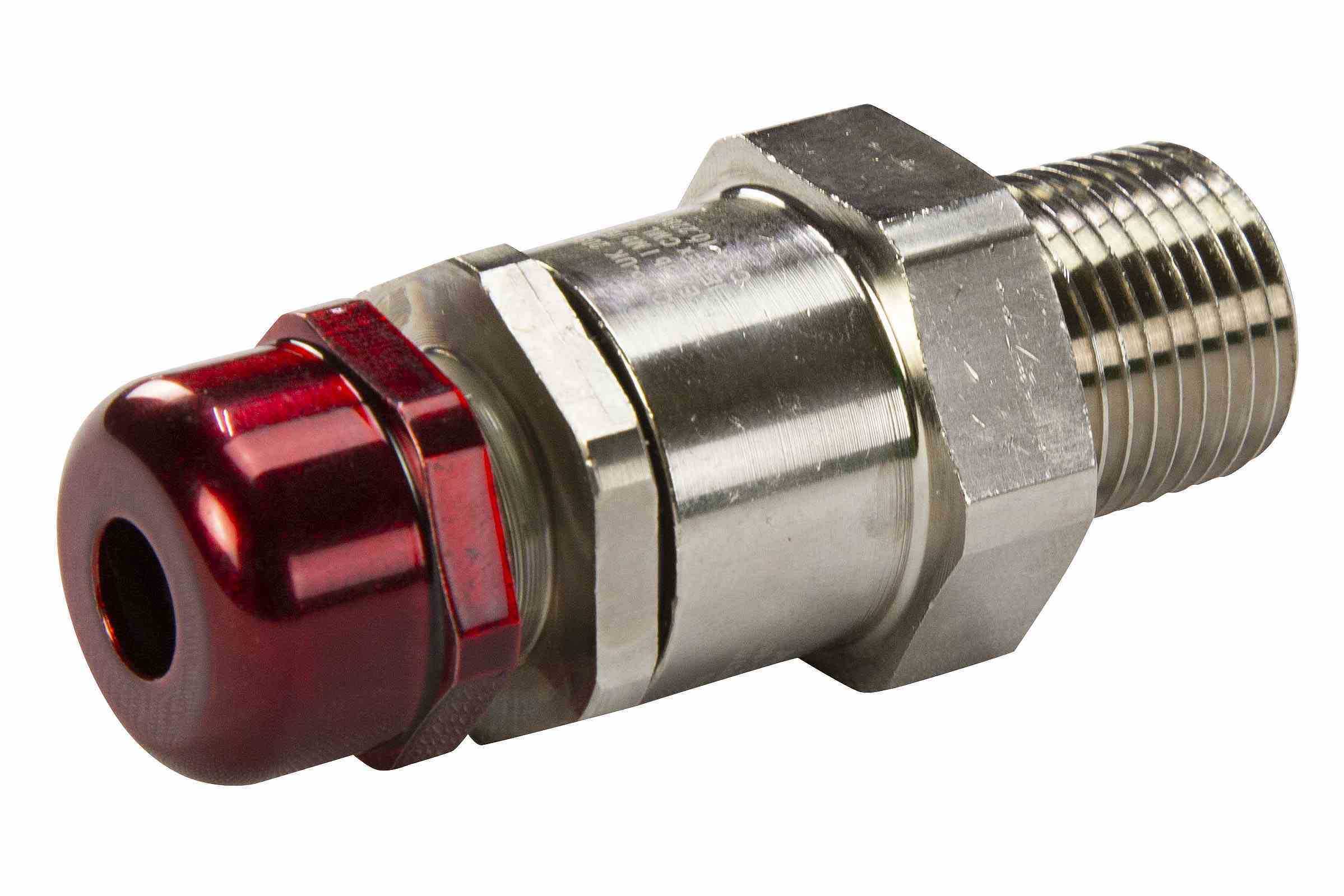

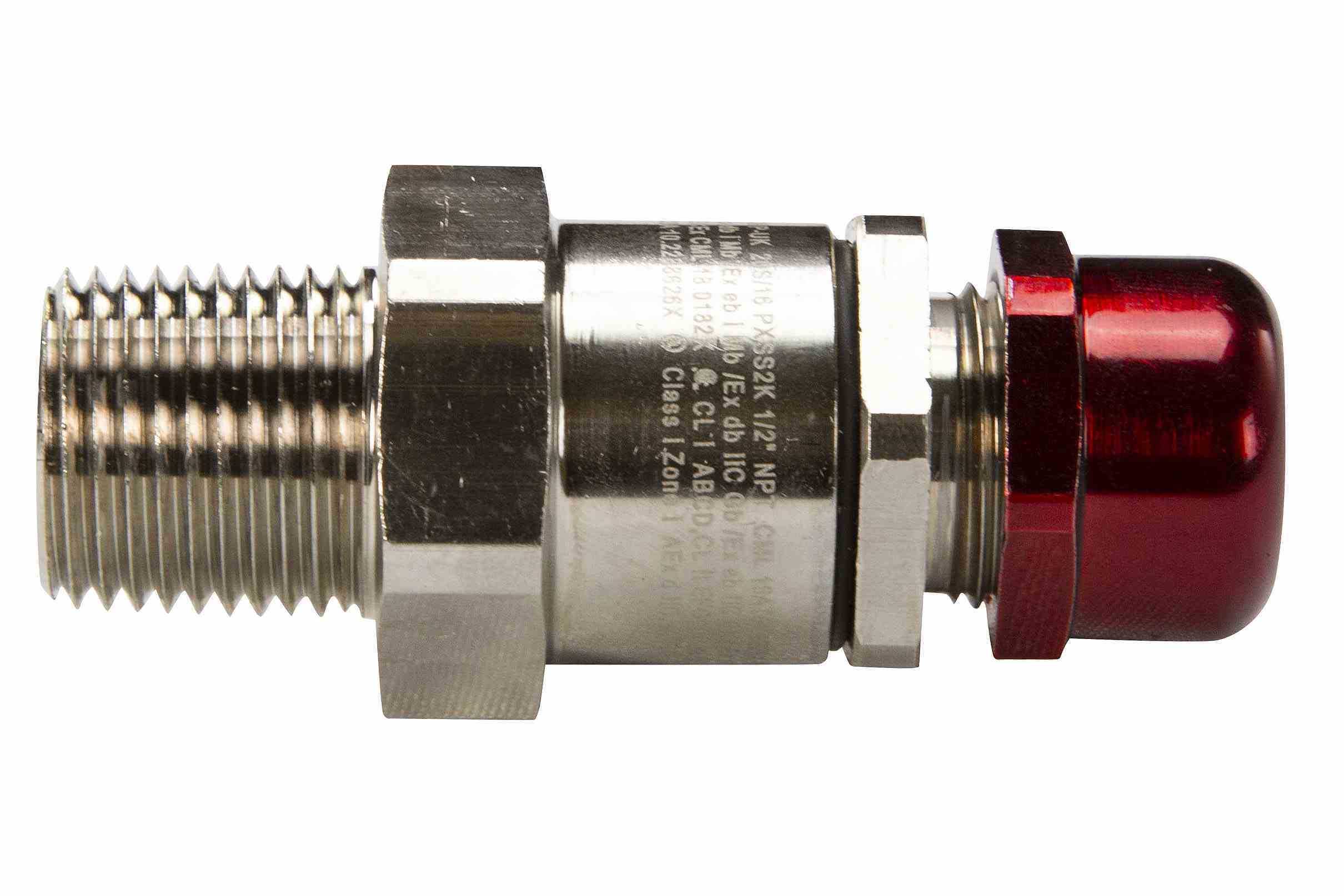

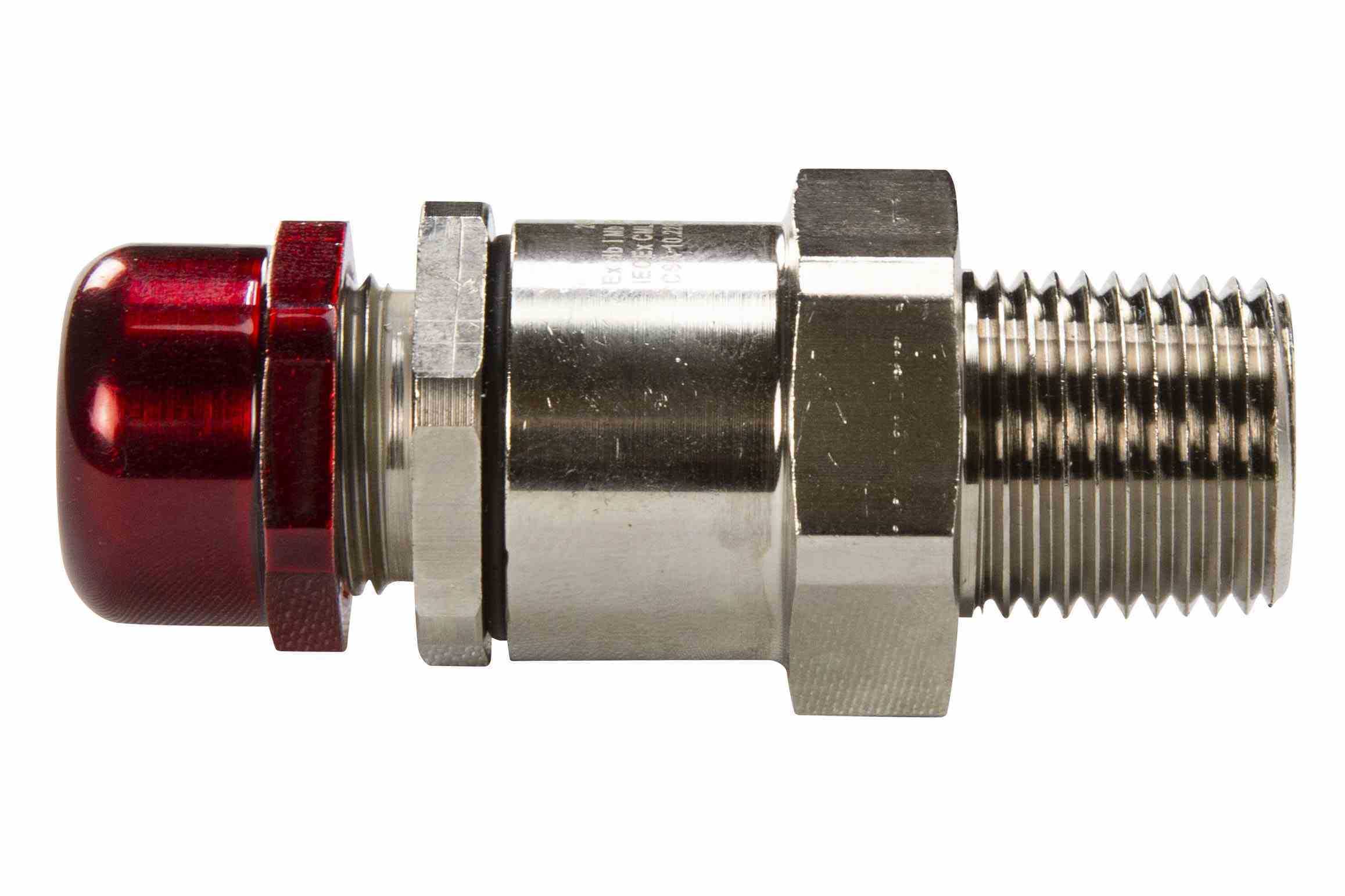

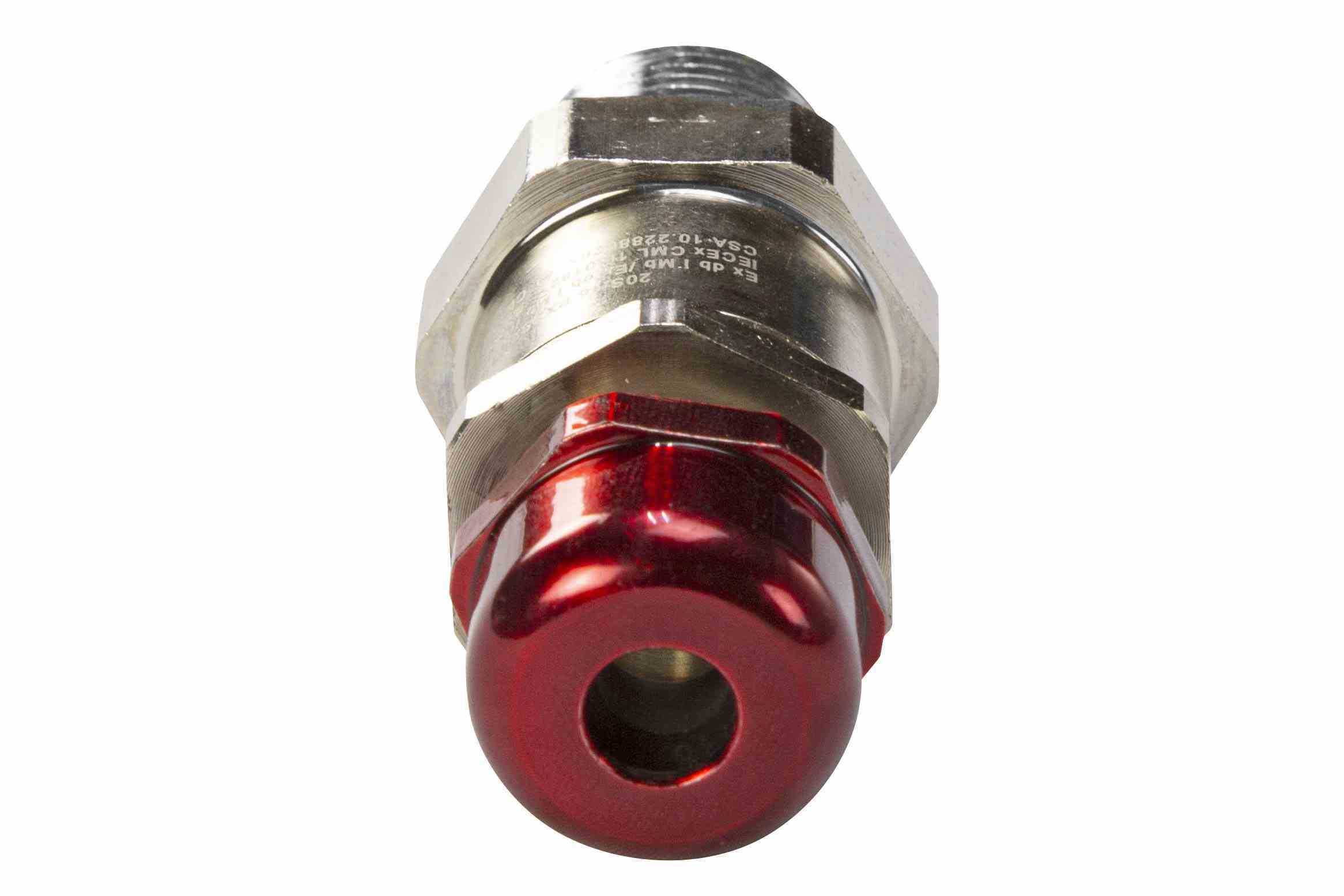

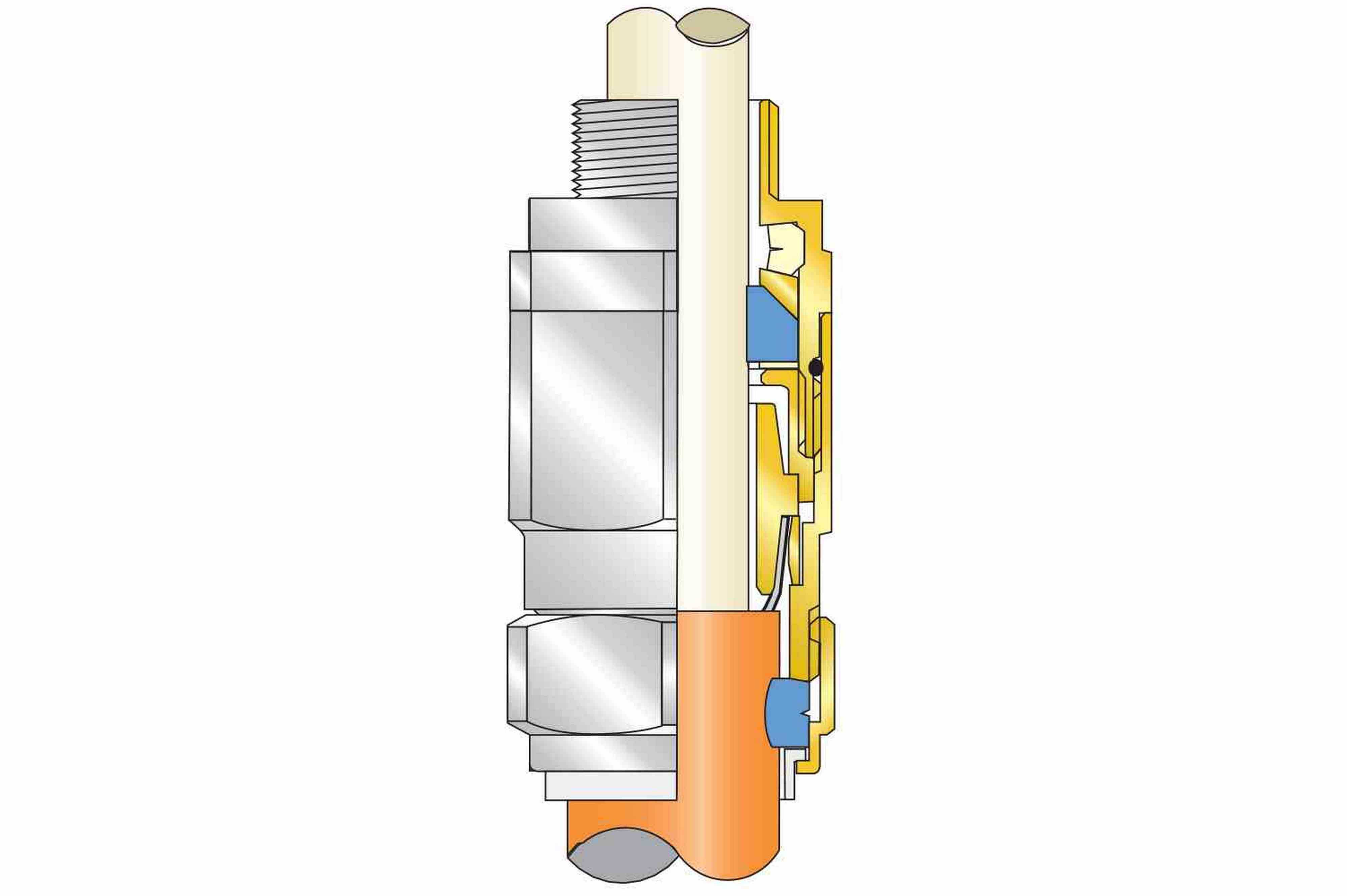

　　ATEX、IEC Ex n4X相关防爆标准的要求，即使设备内部发生燃爆，密封结构也能够阻断火焰沿电缆间隙向外传播。从结构设计来看，这款密封套采用无铠装电缆适配的三重认证结构，整体为六角主体加尾部压紧帽的经典构型，主体部位的六角结构方便使用标准扳手施加拧紧力矩，尾部的红色压紧帽既起到视觉区分作用，也能够在旋紧过程中避免损伤电缆外护套。安装边界方面，1英寸NPT螺纹的有效旋合长度符合美标锥管螺纹的标准尺寸，主体最大外径、尾部压紧帽的外径都经过优化，不会在密集排布的进线口之间出现干涉，相邻两个密封套的中心距只需满足常规防爆接线箱的进线孔排布间距即可顺利安装。在实际工程应用中，这类密封套除了完成电缆的穿隔密封，还兼具电缆固定作用，

　　能够承受一定强度的电缆拉拽力，避免外部电缆晃动、拉扯时将应力传递到设备内部的接线端子上，防止接线松脱引发的电气故障。不同于普通的电缆格兰头，这款防爆型密封套的所有金属部件都经过隔爆面精度处理，密封组件的阻燃、耐温性能经过专项验证，可在-60℃至100℃的环境温度区间内稳定工作，无论是北方冬季极寒环境下的户外场站，还是存在一定设备散热温度的车间内部，都能够保持密封性能与结构强度不发生衰减。在三维建模过程中，需要重点还原NPT螺纹的锥度参数、六角主体的对边尺寸、密封组件的压缩行程、尾部压紧帽的内锥角度，这些尺寸直接影响后续装配干涉检查、密封压缩量校核的准确性，尤其是螺纹部分的建模精度，会直接关系到数字样机阶段接口适配性验证的结果，若螺纹尺寸偏差过大，会导致虚拟装配时出现旋合长度不足、干涉量超标的误判，影响整体设计效率。
