3/4NPT镀镍黄铜防爆电缆密封接头

　　在石化厂区、油气开采场站、危化品仓储这类存在易燃易爆气体混合物的危险作业区域，电缆进出防爆壳体、隔爆电控柜、现场防爆仪表设备的位置，必须配套符合防爆认证要求的电缆密封装置，避免设备内部的电弧、火花通过电缆敷设间隙外泄引燃外部爆炸性介质，同时阻挡外界粉尘、水汽侵入设备内部破坏电气绝缘性能，这款3/4NPT规格的防爆电缆密封套正是针对这类严苛工况开发的穿线密封连接件。

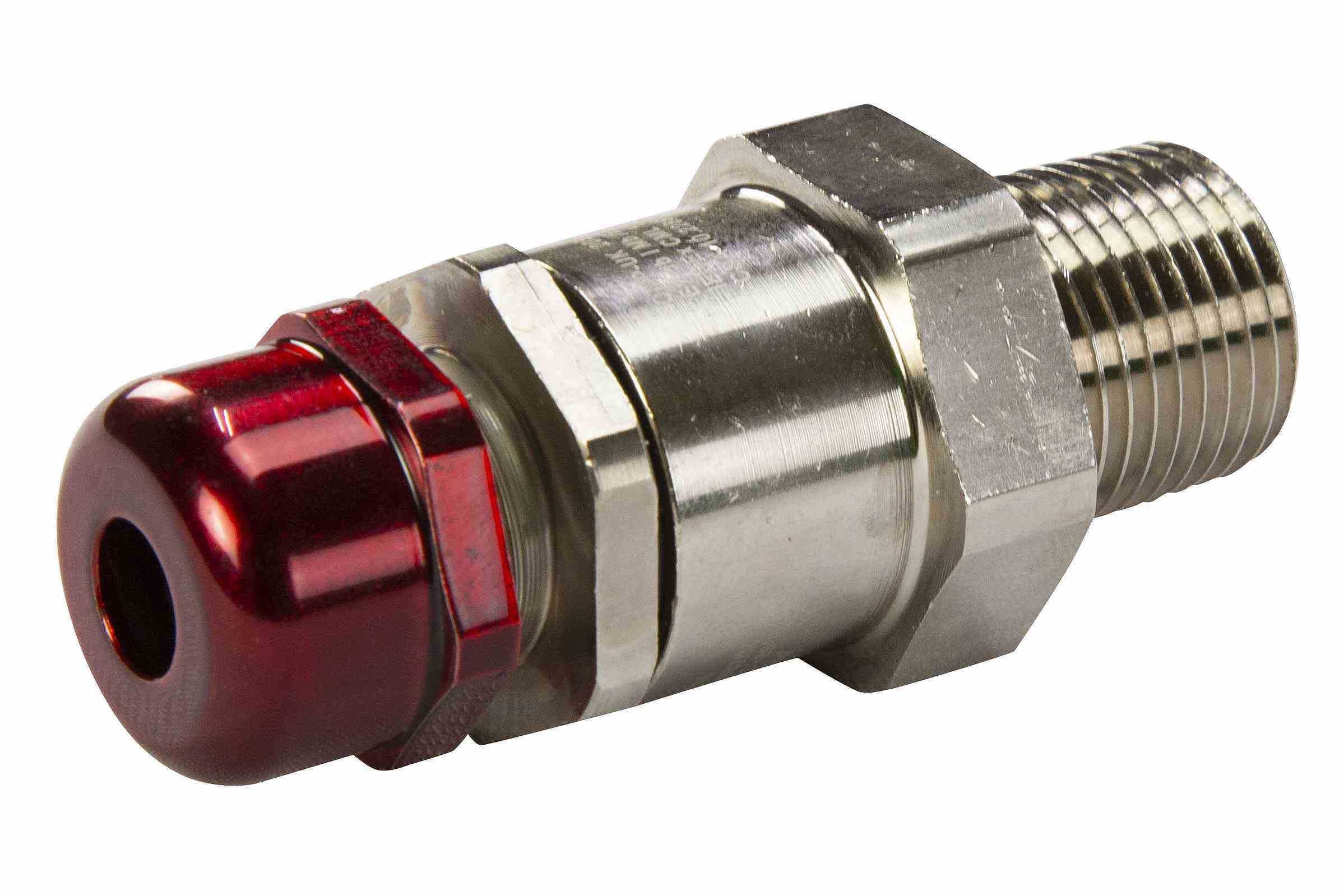

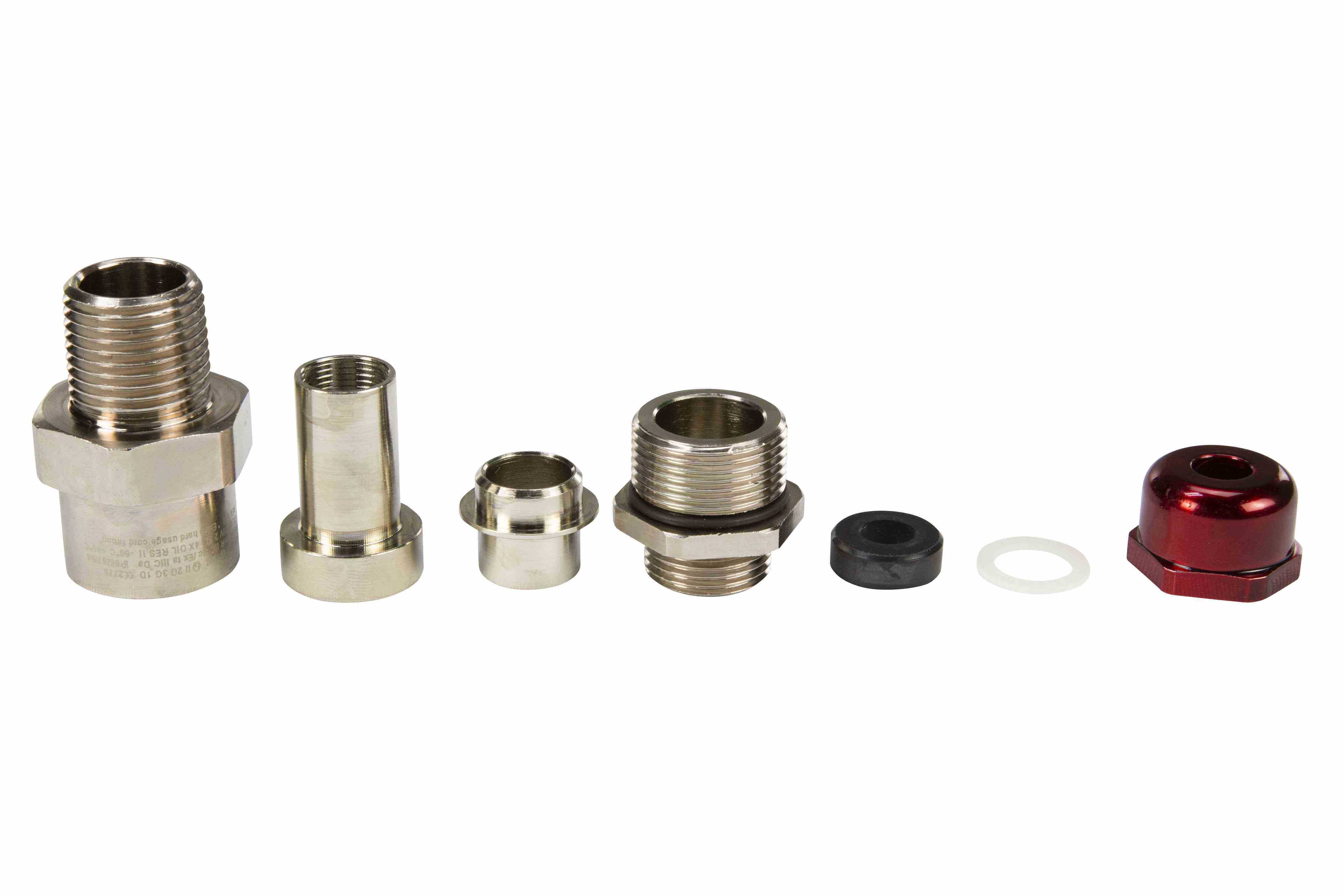

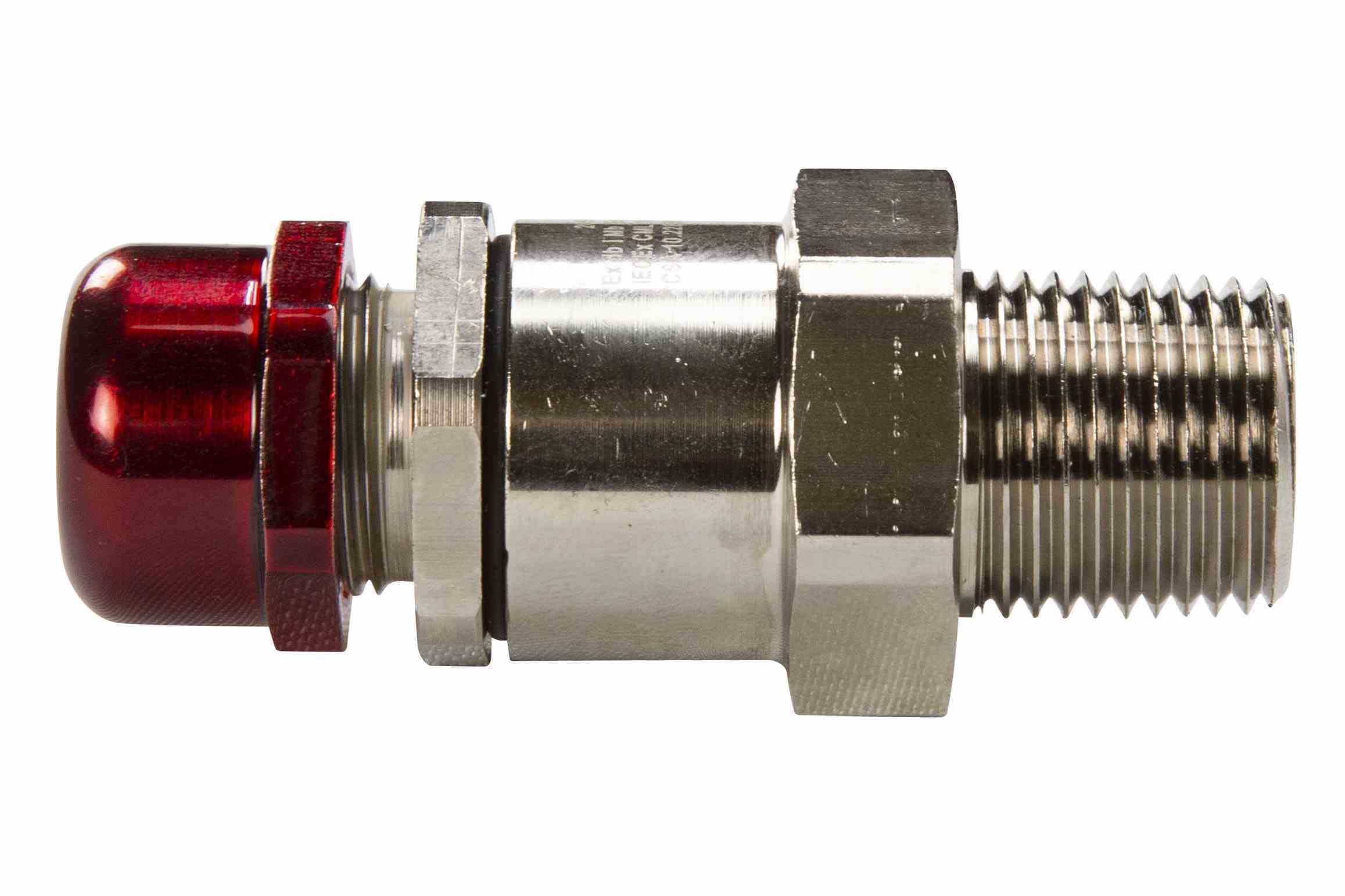

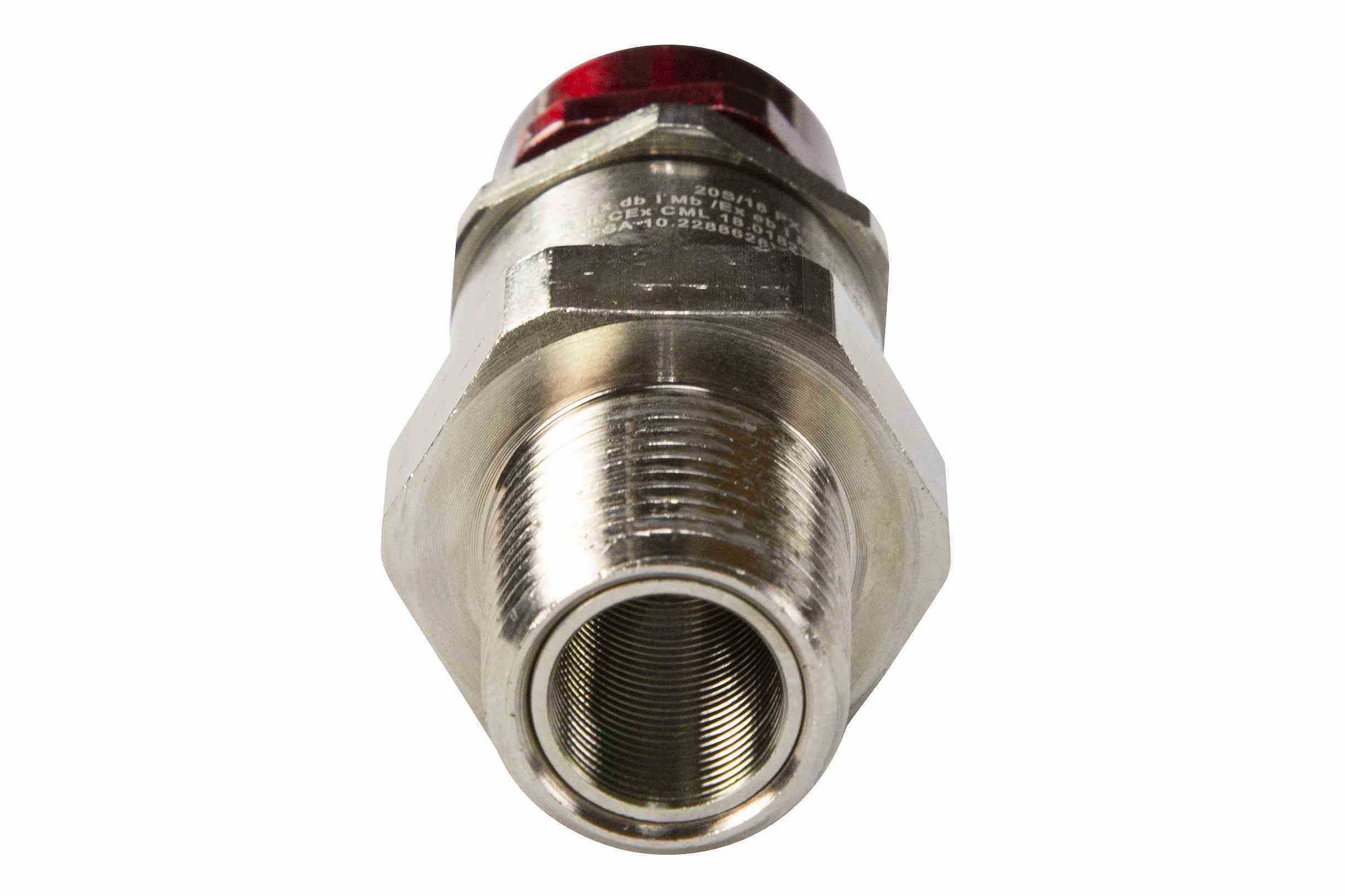

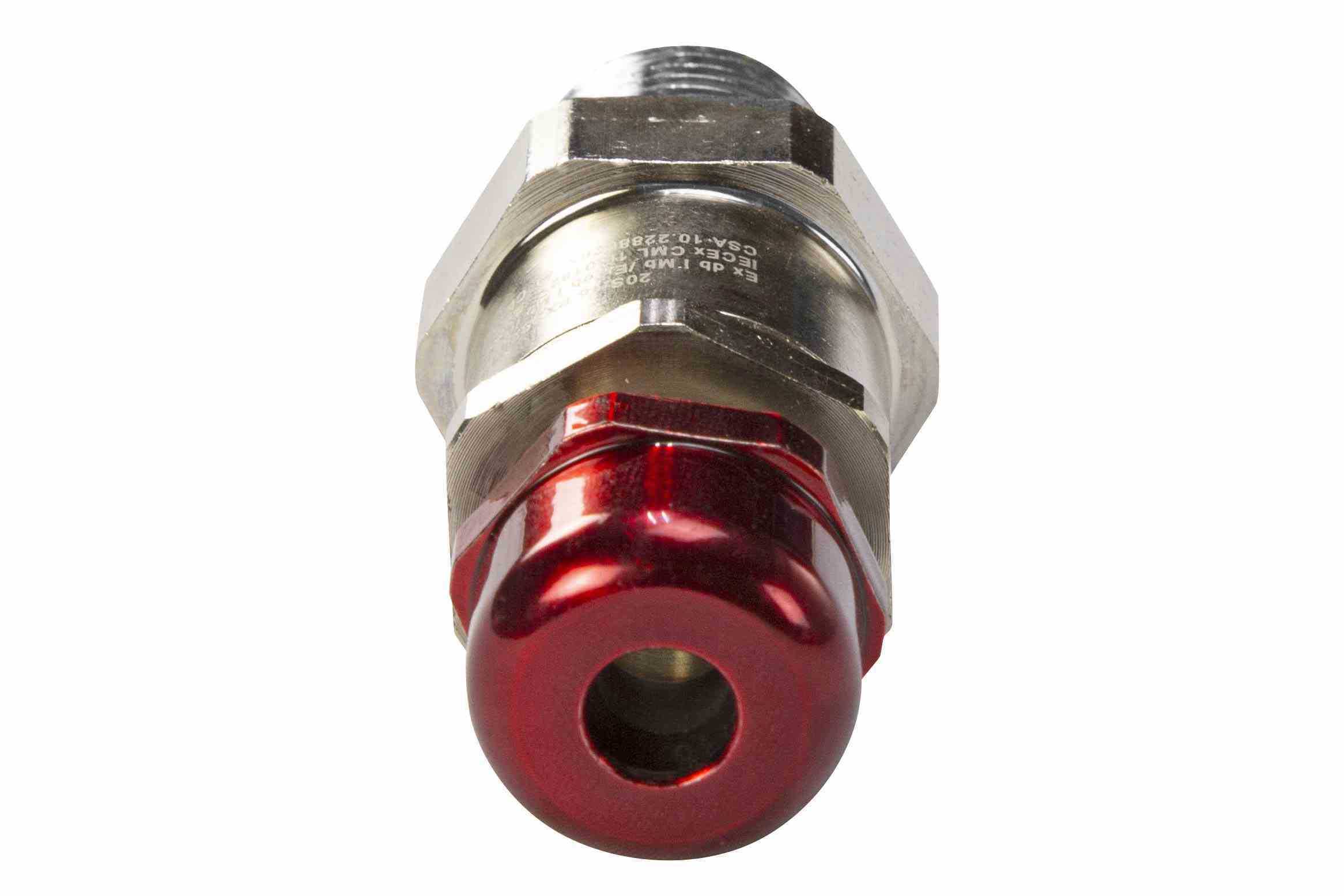

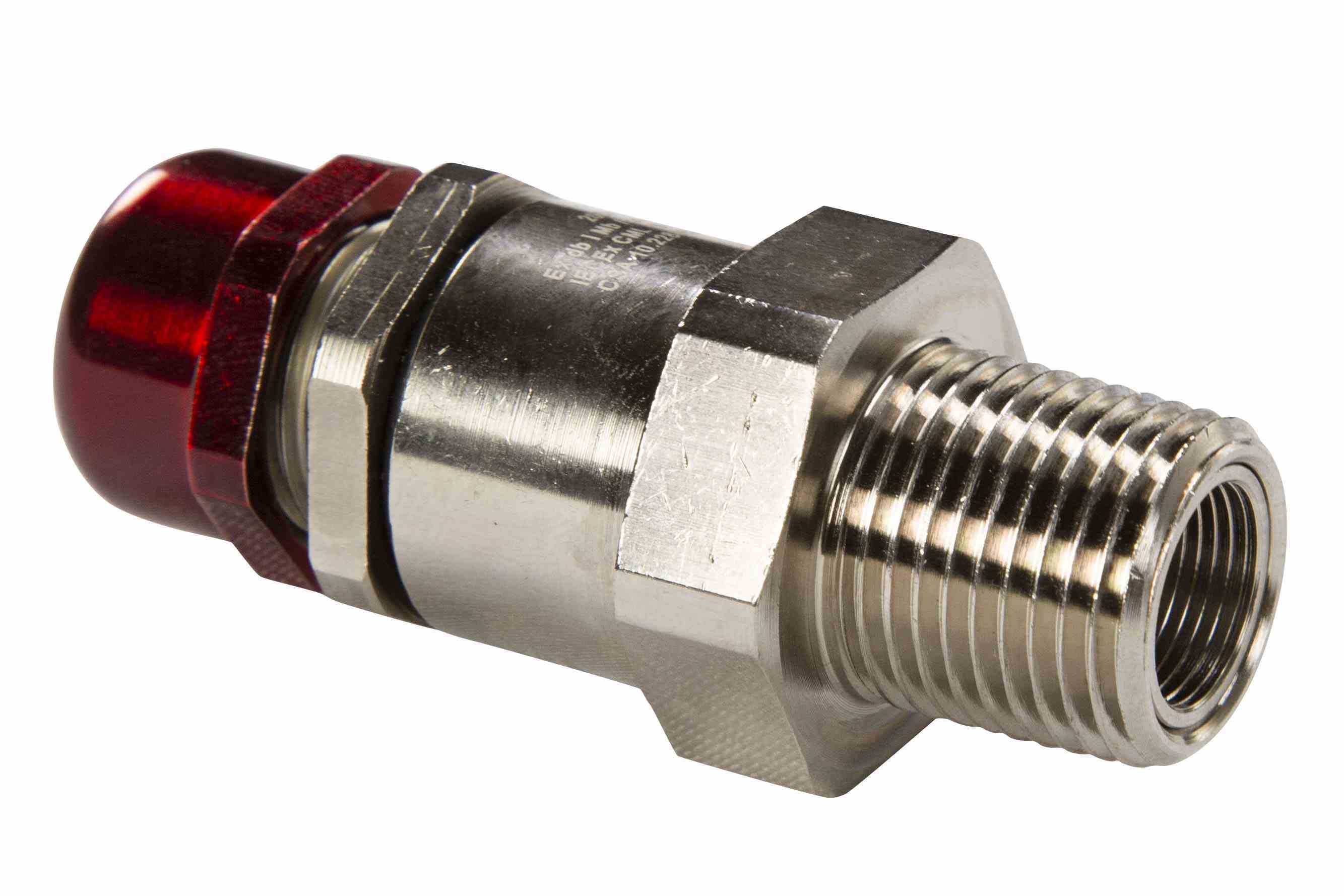

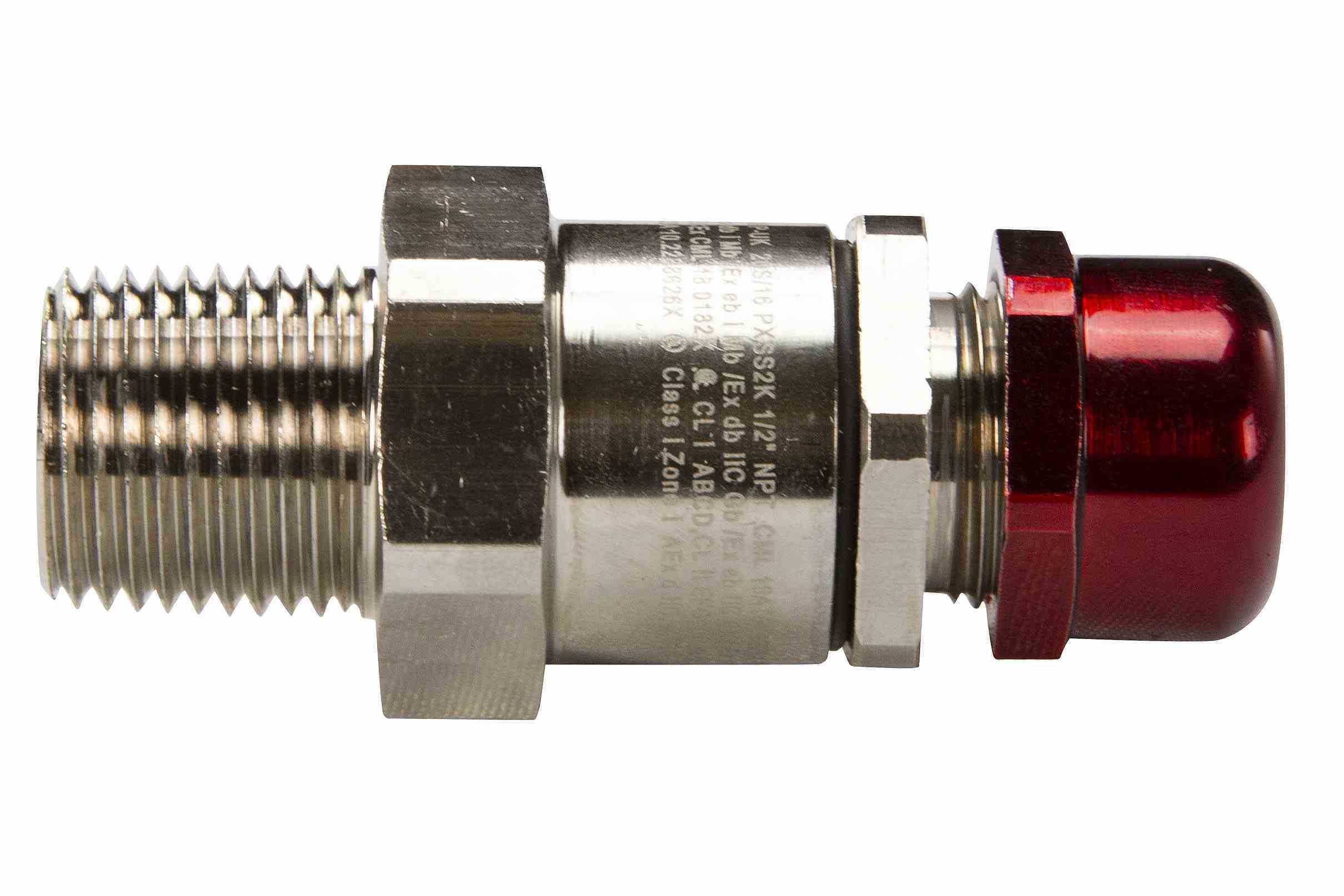

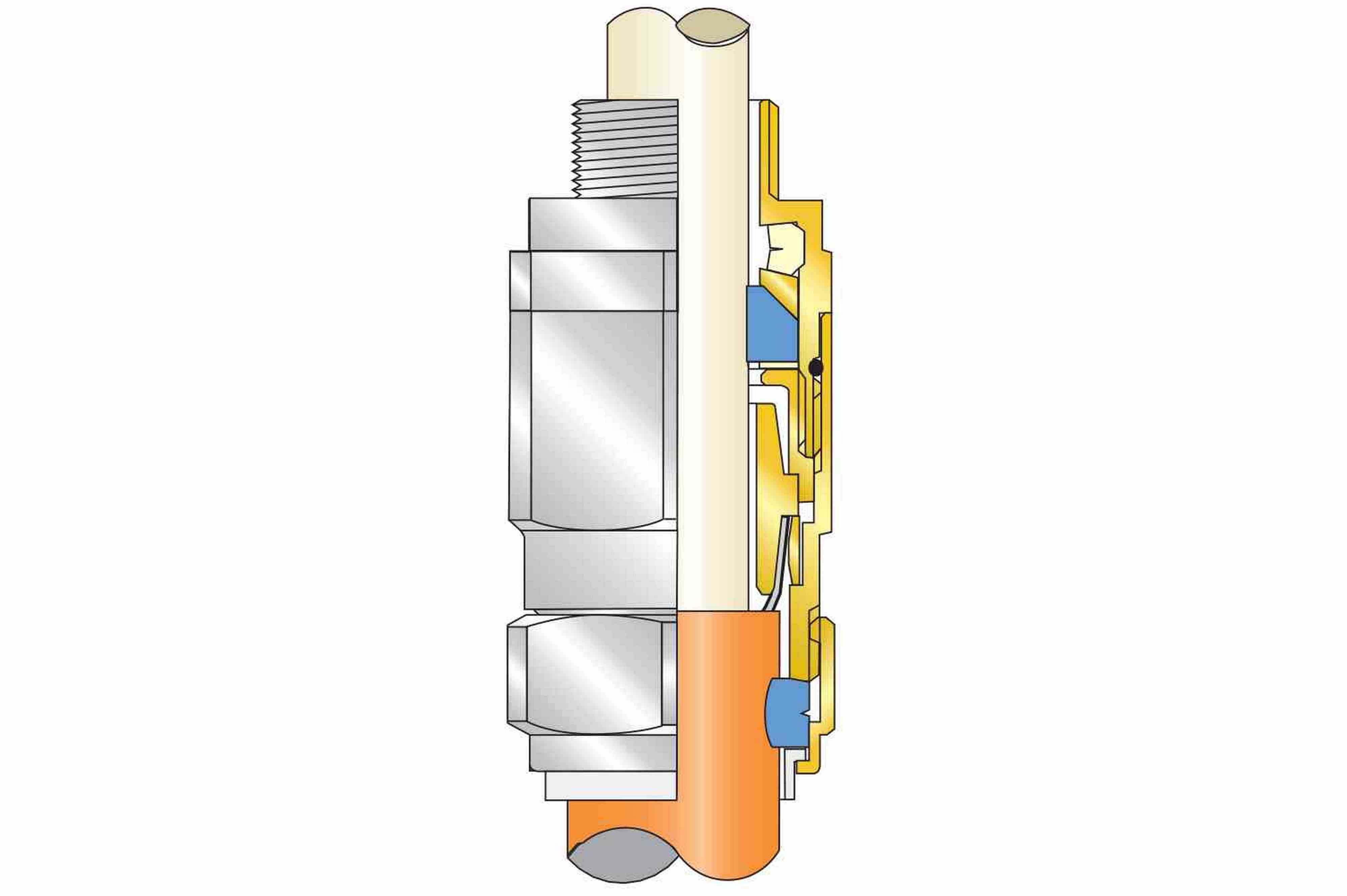

　　从结构设计逻辑来看，该密封套采用无铠装电缆适配的压紧式密封结构，整体沿轴向依次分为电缆压盖、密封腔体、外螺纹连接段三个核心部分：端部的红色压帽为旋紧施力部件，通过六角结构配合扳手施加扭矩，轴向挤压腔体内的无卤素热塑性弹性体密封圈，让密封圈产生均匀的径向形变，紧密包裹穿过的电缆外护套，同时在密封套与电缆外壁、密封套与壳体安装孔两个配合面形成连续的密封阻隔。连接段采用标准3/4NPT锥管外螺纹，适配各类防爆设备壳体上预制的同规格NPT内螺纹安装孔，锥管螺纹的配合特性可在螺纹旋紧过程中形成金属面的紧密贴合，配合螺纹密封脂使用即可满足隔爆接合面的间隙要求，无需额外加装密封垫片即可保证螺纹连接段的隔爆与密封性能。

　　材质选型上，主体六角结构、螺纹连接段采用镀镍黄铜加工，黄铜基材具备良好的切削加工性能与结构强度，表面镀镍处理后可提升抗腐蚀、抗氧化能力，适配户外、沿海高盐雾、轻度腐蚀环境的长期使用需求；内部密封元件采用无卤素热塑性弹性体与阻隔化合物组合，既具备良好的弹性恢复能力，可在电缆受外力拉扯、温度形变时始终保持密封压力，同时无卤素配方也满足环保、低烟阻燃的要求，避免在高温或燃烧状态下释放有毒有害气体。

　　安装边界与适配参数方面，该密封套适配的穿线电缆外径范围为0.44英寸至0.78英寸，覆盖常规3/4NPT穿线口对应的多芯控制电缆、动力电缆外径区间；安装时需在设备壳体外侧预留足够的操作空间，用于扳手旋紧端部压帽与锁紧螺纹，旋紧过程中需保证电缆处于密封套中心位置，避免密封圈偏斜导致密封失效。产品整体满足C1D1、ATEX、IEC Ex N4X相关防爆等级要求，防水等级可达IP66至IP68，可在-60℃至+100℃的环境温度区间内稳定工作，除了易燃易爆危险场所的电缆固定与密封外，也可用于户外电信设备、野外监测仪表、地下管廊电气设备的电缆穿线密封场景，实现电缆抗拉固定、隔爆密封、防水防尘的多重作用。

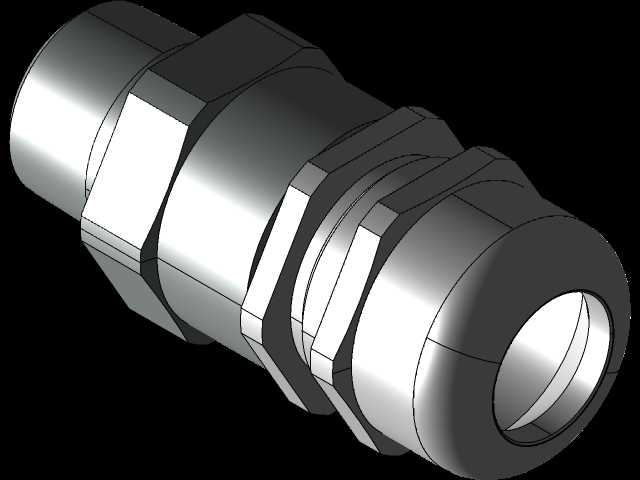

　　从三维建模的角度来看，该零件的建模过程需要重点关注几个关键特征的精度控制：NPT锥管螺纹的牙型角、锥度、螺距必须严格符合美制锥管螺纹标准，保证虚拟装配时与对应规格内螺纹的配合间隙符合隔爆面要求；六角压紧部位的对边尺寸、端部压帽的防滑结构需要符合手动与扳手操作的人机工程尺寸；内部密封腔体的锥面角度需要与密封圈的压缩形变特性匹配，保证建模时的装配干涉量对应实际工况下15%-25%的密封圈压缩率，既避免压缩量不足导致密封失效，也防止压缩量过大导致密封圈永久形变或压伤电缆外护套。建模时还需注意各段轴向尺寸的配合，保证螺纹旋入到位后，压帽旋紧时的行程刚好能将密封圈压缩至设计尺寸，不会出现压帽顶死壳体却未压紧密封圈的装配问题。
