ATEX认证镀镍黄铜防爆电缆密封接头

　　在石化厂区、油气储运站、粉尘爆炸危险车间这类存在易燃易爆介质的作业场景中，电缆进出防爆腔体的密封环节一直是电气防爆设计的核心管控点，一旦密封失效，腔体内的爆燃火焰会沿着电缆缝隙向外传播，外部的易燃易爆混合气体也会渗入设备内部，直接触发安全事故。这款1/2英寸NPT螺纹的防爆电缆密封套，就是针对这类危险场景开发的电缆穿腔密封连接件，适配0.122-0.343英寸外径的常规控制电缆、仪表信号电缆，能在危险区域的电气设备、仪表接线盒、防爆配电箱的电缆穿线位置，同时实现电缆夹紧固定、腔体隔爆密封、接地导通三个核心功能。

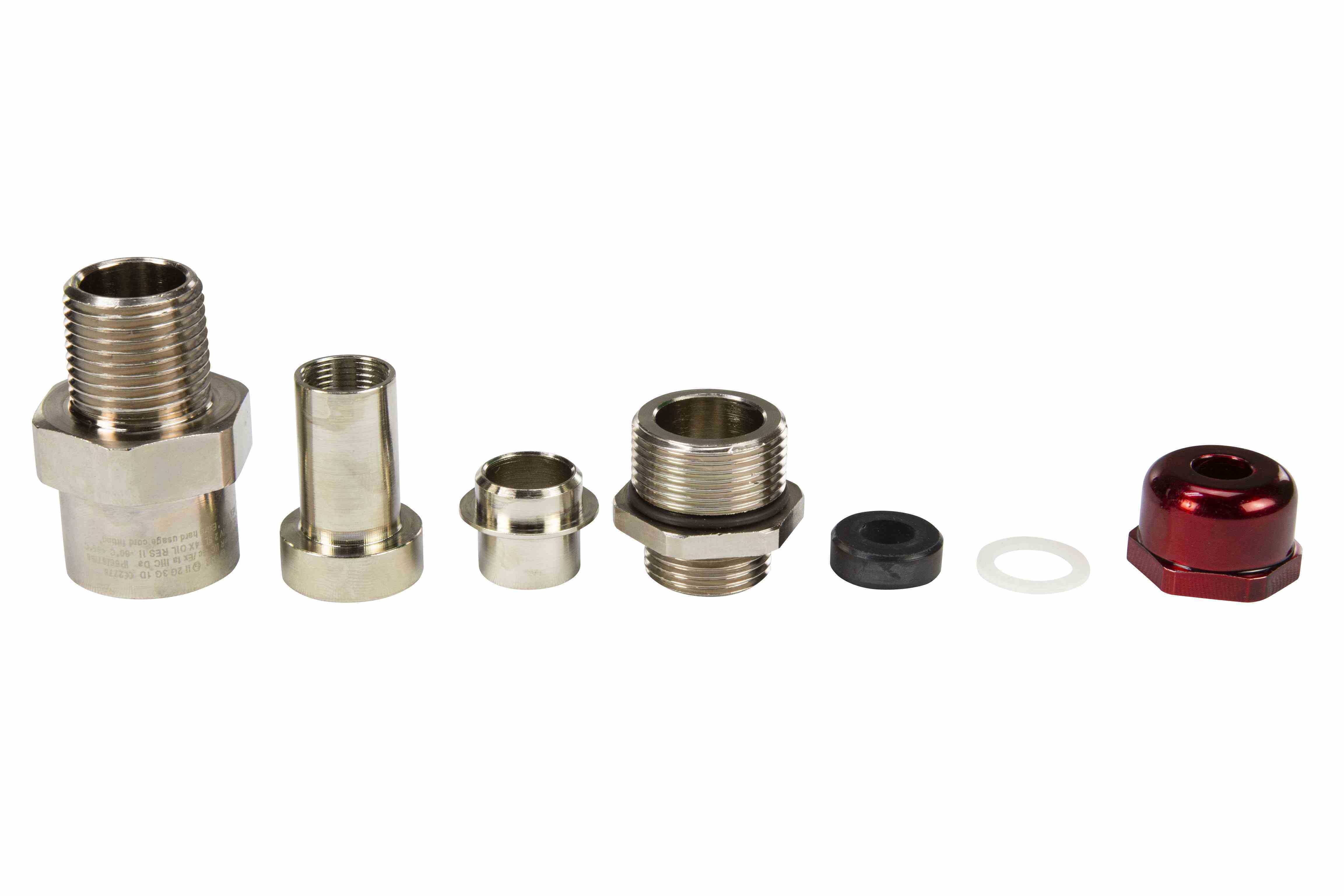

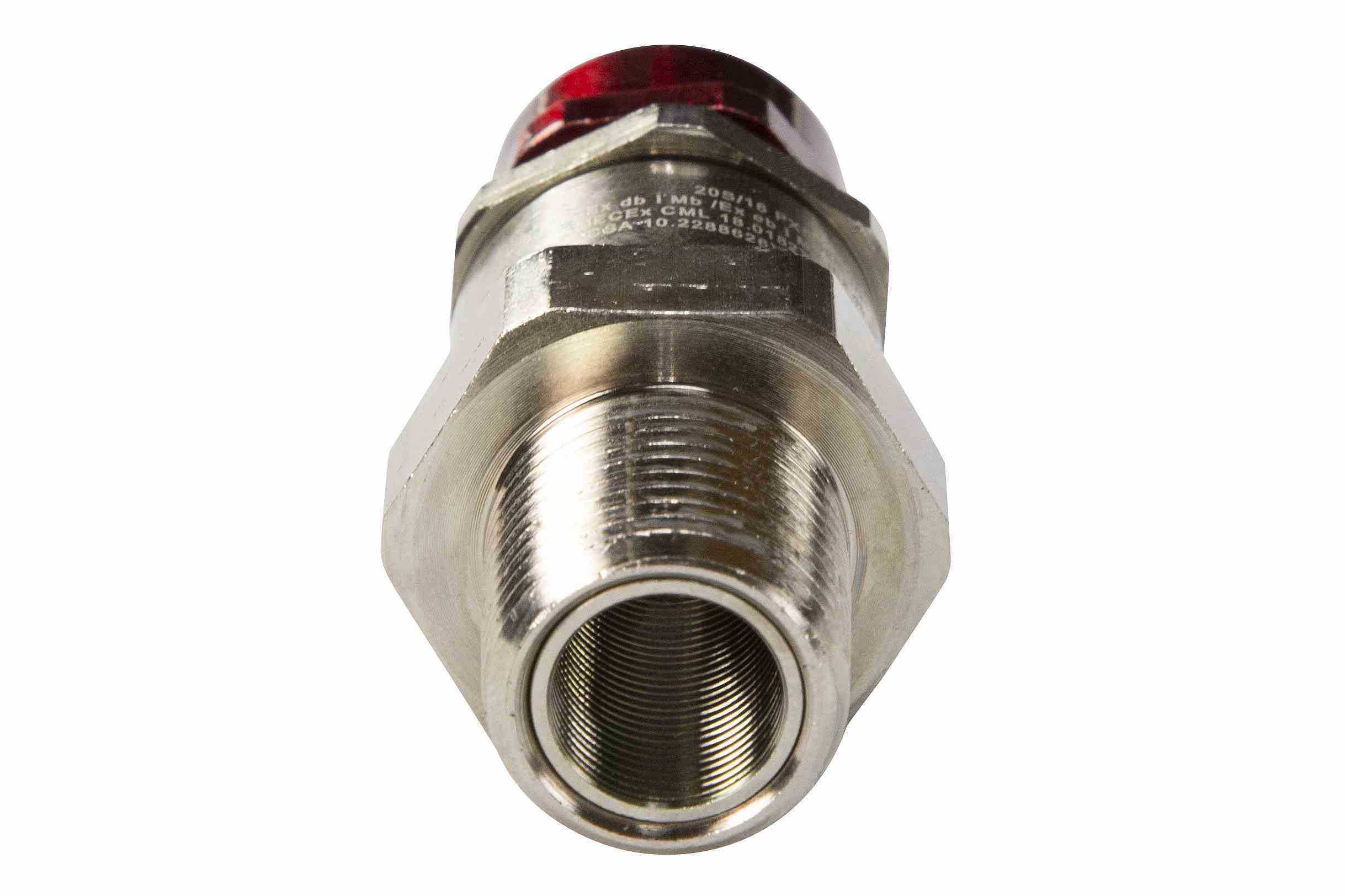

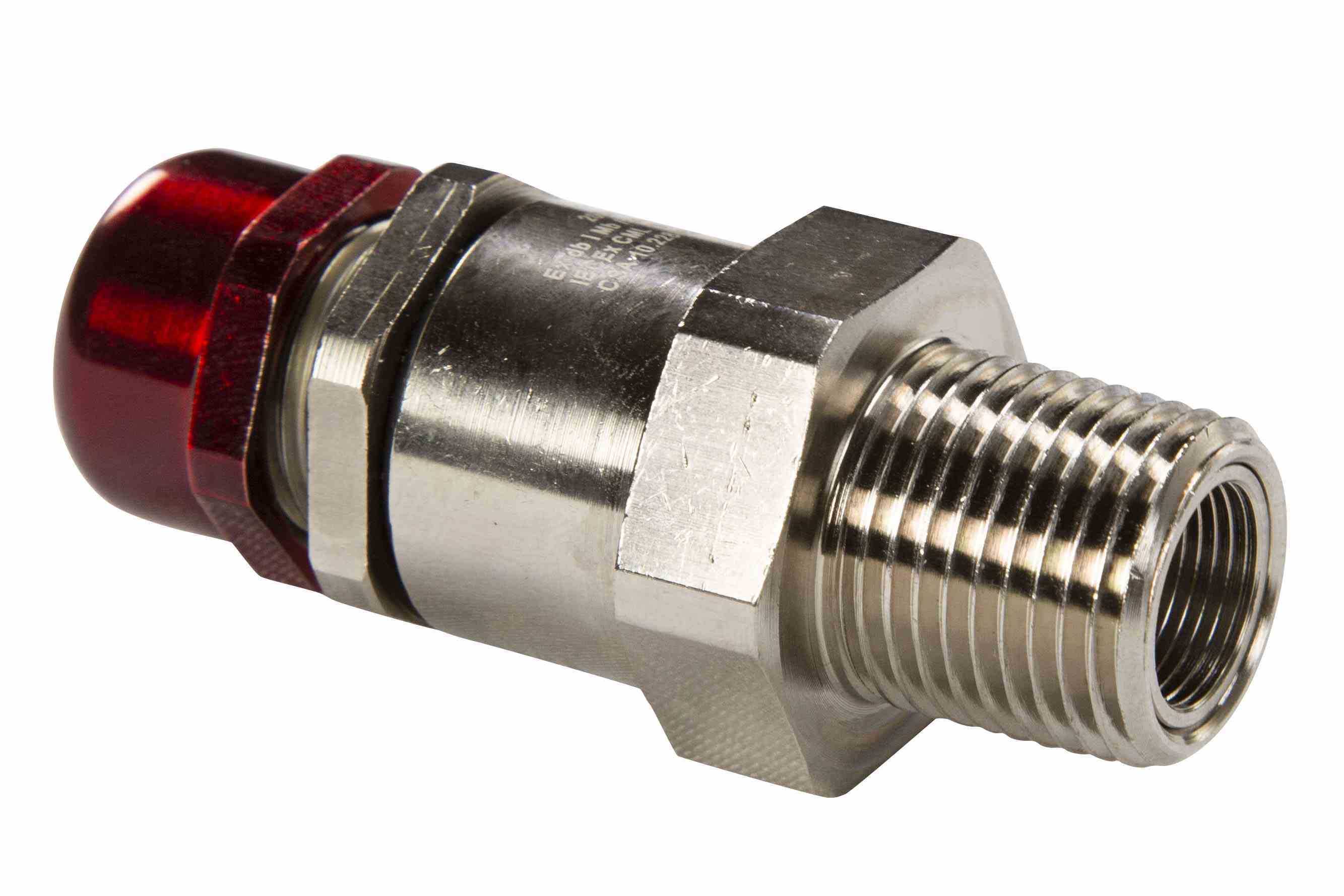

　　从结构设计逻辑来看，这款密封套采用了无铠装三重认证的隔爆结构，主体选用镀镍黄铜材质，相比普通黄铜件，镀镍层能提升沿海高盐雾、化工腐蚀环境下的抗锈蚀能力，相比不锈钢材质又能兼顾加工精度与成本控制，适配绝大多数工业防爆场景的材质要求。密封元件采用无卤素热塑性弹性体搭配阻隔化合物的组合密封结构，这种密封设计不会像传统橡胶密封件那样在长期高低温循环下出现硬化开裂问题，能在-60℃到100℃的环境温度区间内保持稳定的密封压缩量，避免因温度形变导致的密封失效。产品的外螺纹采用标准1/2NPT锥管螺纹，安装时配合防爆密封生料带就能实现螺纹副的隔爆配合，不需要额外加工定制安装螺纹，和市面上绝大多数标准防爆接线口的适配性很强，不需要对原有设备的安装接口做二次改造。

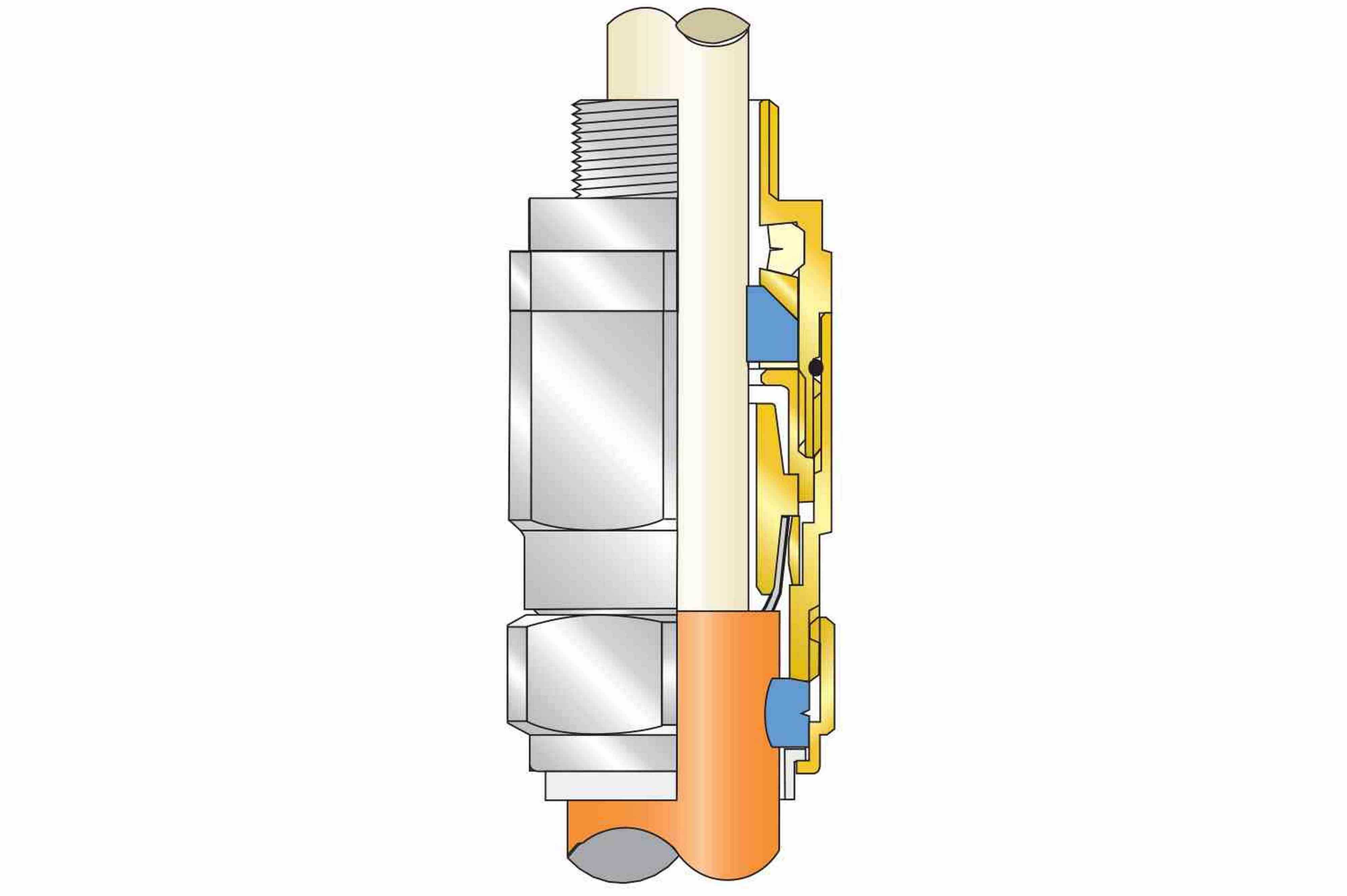

　　从安装边界与尺寸适配角度看，这款密封套的螺纹旋合长度符合NPT螺纹的标准旋合要求，安装时只需要在设备壁板上开出对应规格的NPT螺纹底孔，将密封套外螺纹拧入设备接口后，再将电缆从密封套尾部穿入，拧紧尾部的红色压紧螺母即可完成安装。压紧螺母拧紧过程中，内部的密封弹性体会均匀包裹在电缆外护套表面，既能提供足够的抱紧力防止电缆受外力拉扯时出现位移，又能填充电缆和密封套内壁之间的所有缝隙，实现IP66到IP68等级的防水防尘能力，同时满足NEMA4X的户外防腐蚀要求，就算是在露天布置的防爆设备、喷淋清洗区域的电气装置上使用，也不会出现进水进尘的问题。

　　在实际工程选型中，这类密封套的选型首先要确认三个核心参数：一是安装接口的螺纹规格，这款采用的1/2NPT是北美防爆体系和国内很多合资项目中常用的接口规格，选型时要和设备侧的内螺纹规格完全匹配，不能用公制螺纹和NPT螺纹混装，否则会破坏隔爆螺纹的啮合长度，失去防爆性能；二是适配的电缆外径范围，这款密封套适配的电缆外径在0.122到0.343英寸之间，也就是约3.1mm到8.7mm外径的电缆，选型时要测量电缆外护套的实际外径，不能仅凭电缆的标称截面选，因为不同厂家的电缆外护套厚度存在差异，要是电缆外径过小，密封件无法充分抱紧电缆，会出现密封间隙，要是电缆外径过大，密封件压缩量过大，长期使用会加速密封件老化，甚至会压伤电缆外护套。

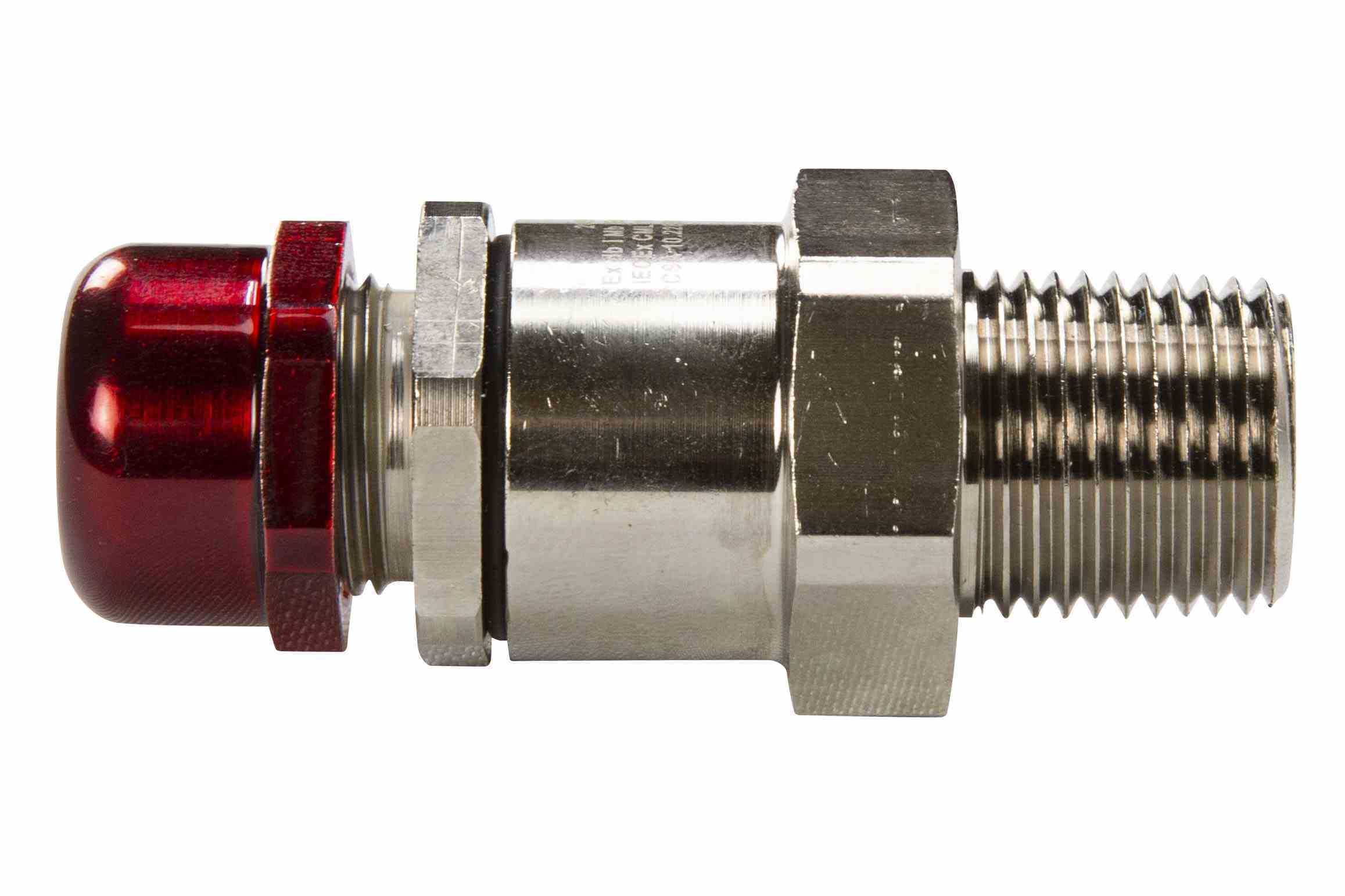

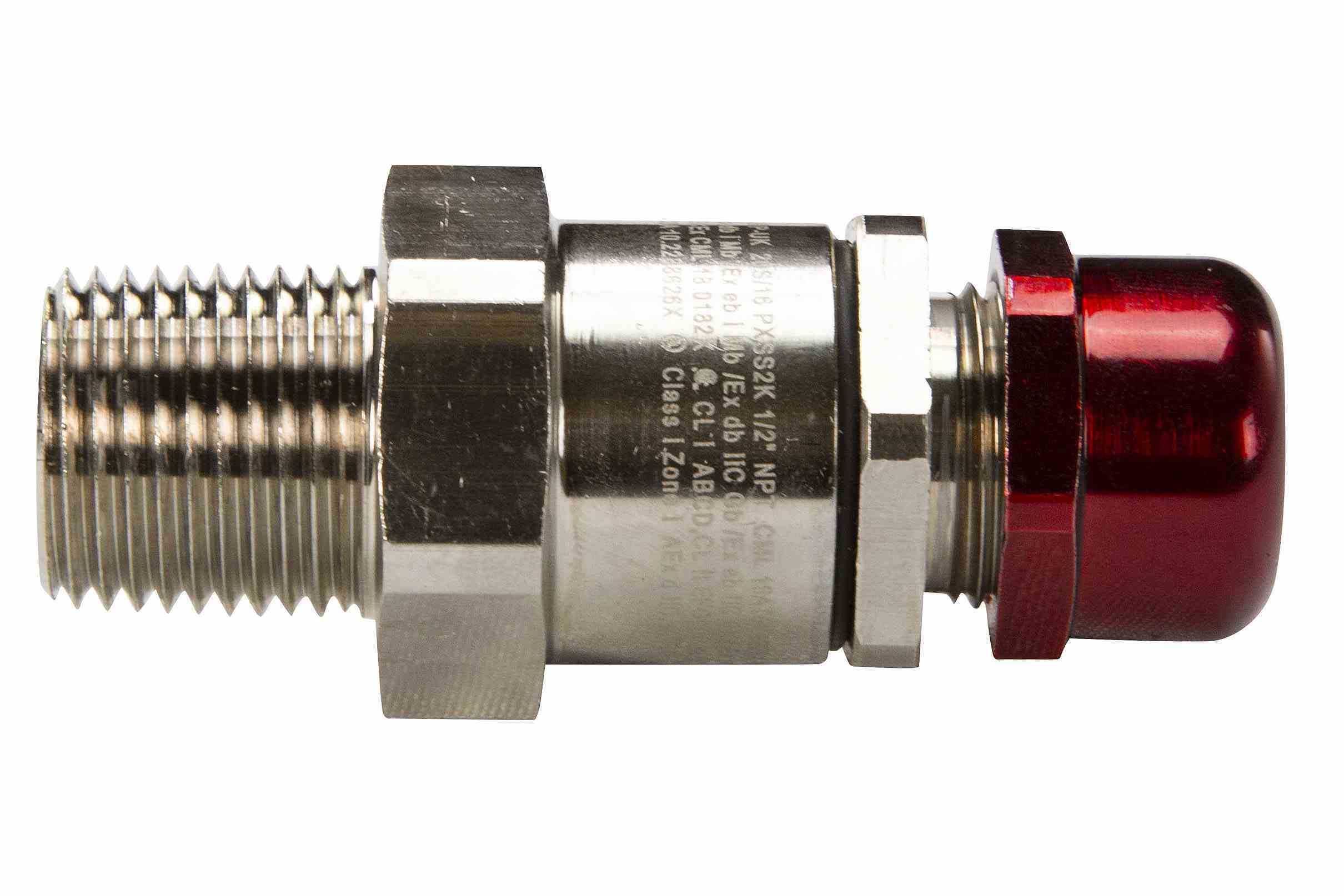

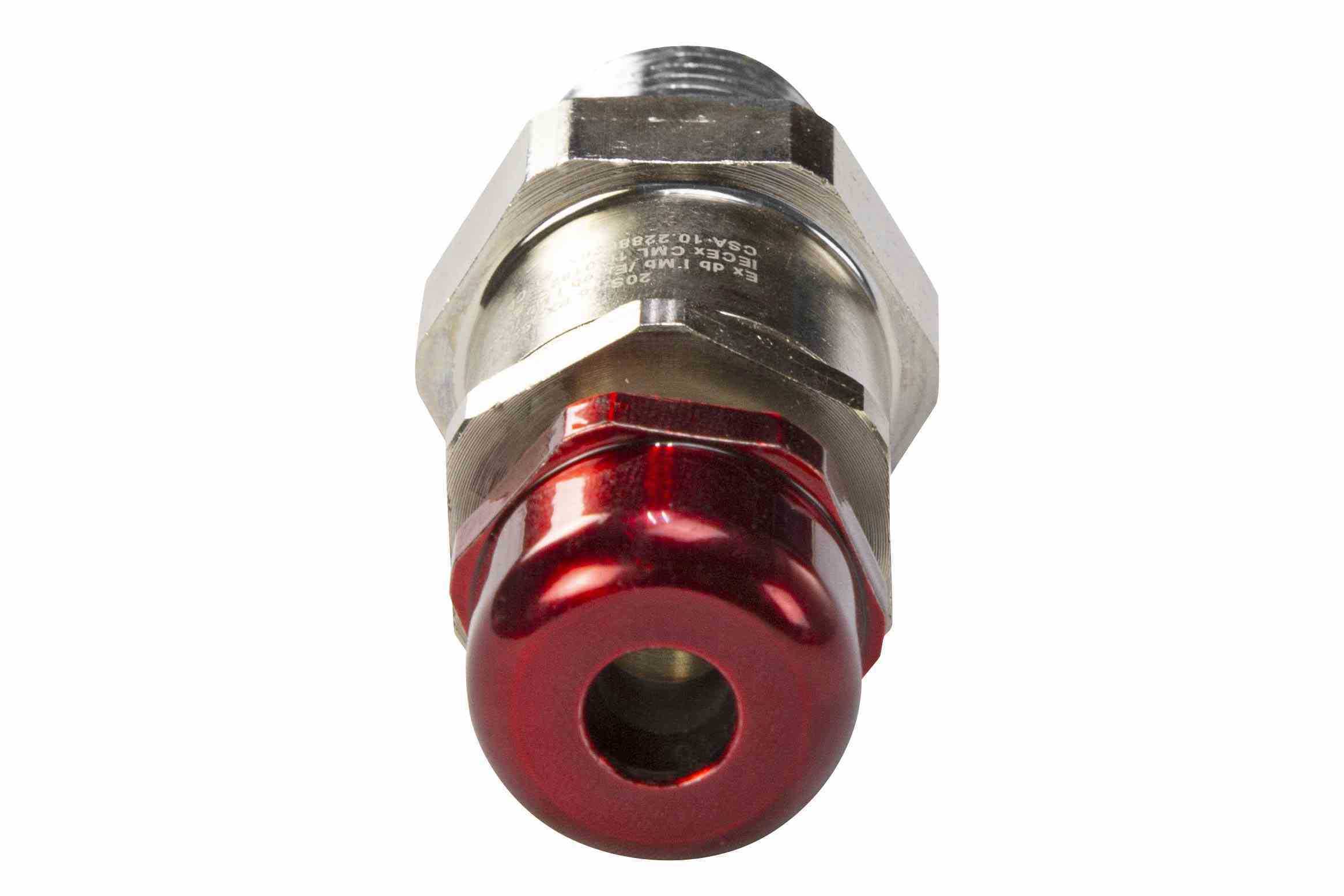

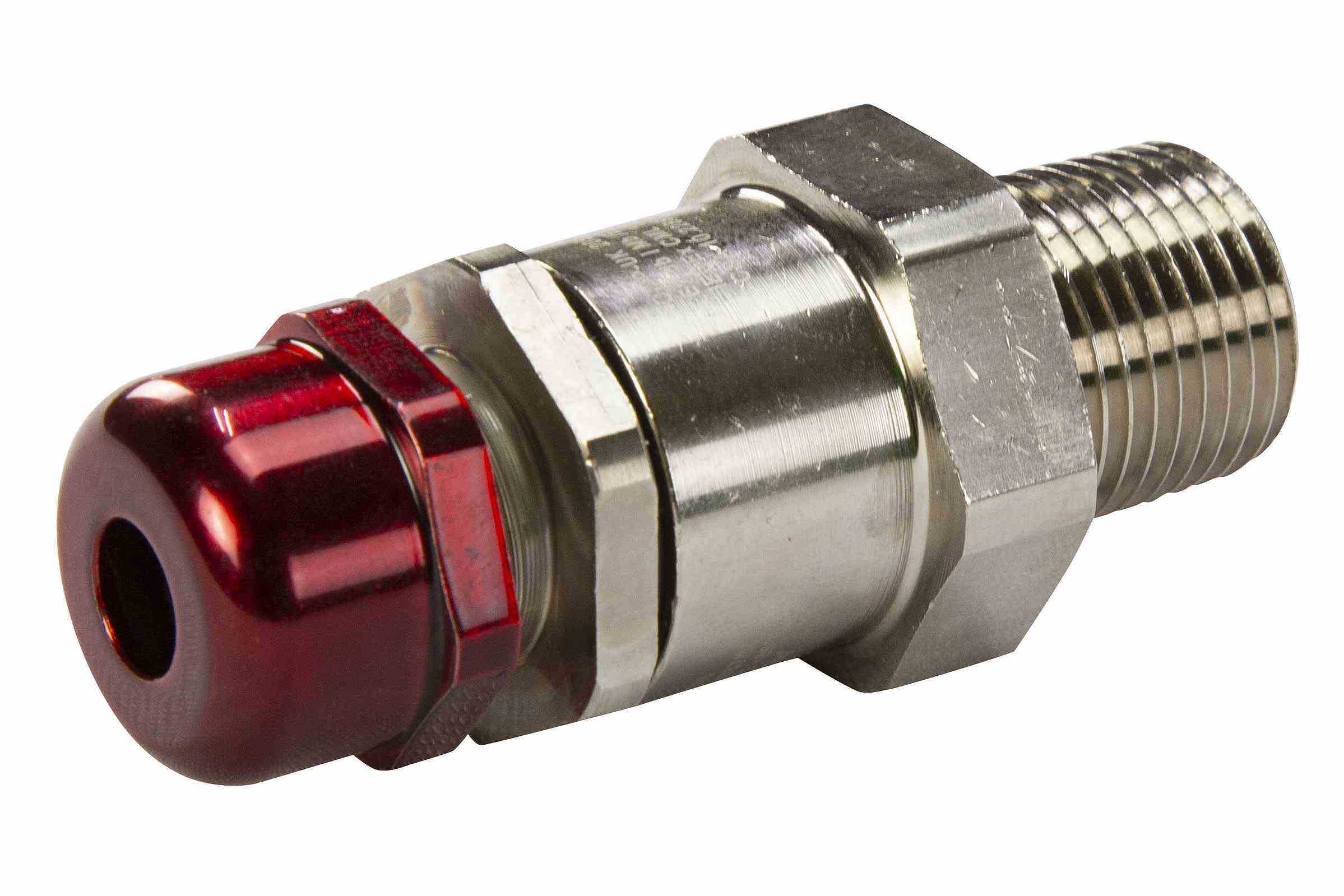

　　这款密封套的六角结构设计也充分考虑了现场安装的便利性，主体中部的六角夹持面尺寸符合标准扳手的开口尺寸，现场安装时用普通活动扳手或者开口扳手就能夹紧固定，不需要专用工具，尾部的红色压紧螺母不仅做了防滑的滚花处理，红色的外观标识也能让现场运维人员快速识别这是防爆区域的专用密封件，避免和普通塑料电缆接头混装。在防爆性能设计上，这款产品通过了ATEX防爆认证，符合欧盟防爆指令的要求，能在对应防爆等级的气体危险环境、粉尘危险环境中使用，隔爆接合面的长度、间隙都严格按照防爆标准设计，就算设备内部发生爆燃，火焰通过隔爆间隙时会被充分冷却，不会引燃外部的易燃易爆混合气体。

　　在实际应用场景中，这类密封套除了用在固定的工业防爆设备上，也会用在移动防爆设备、临时防爆接线的位置，比如防爆检修箱、防爆手持仪表、防爆照明灯具的电缆进线位置，因为它的整体结构紧凑，不会占用过多的安装空间，镀镍黄铜的主体强度也能承受现场安装时的磕碰，不会像铸铝件那样受撞击后出现裂纹破坏隔爆性能。密封套的内部没有尖锐的棱角，穿电缆时不会划伤电缆外护套，避免安装过程中造成电缆绝缘层破损的隐患。和传统的防爆填料函相比，这款密封套不需要现场灌装密封填料，安装效率更高，后期维护更换电缆时，只需要松开尾部压紧螺母就能抽出电缆，不需要清理残留的密封填料，重复安装的密封性能也能保持稳定，能大幅降低现场安装和后期运维的工作量。

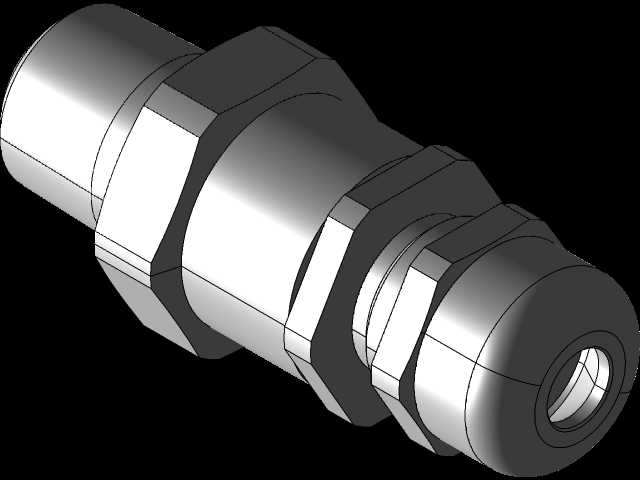

　　在三维建模层面，这款模型完整还原了产品的所有结构细节，包括外螺纹的牙型、六角夹持面的尺寸、压紧螺母的滚花细节、内部密封件的安装位置，建模时严格按照实际产品的尺寸公差做了配合间隙设计，能直接用于防爆设备的整机装配干涉检查、安装模拟，也能用于防爆电气系统的布线设计演示，帮助设计人员在方案阶段就确认电缆弯曲半径、密封套安装空间是否满足要求，避免后期现场安装时出现空间不足、和周边部件干涉的问题。
