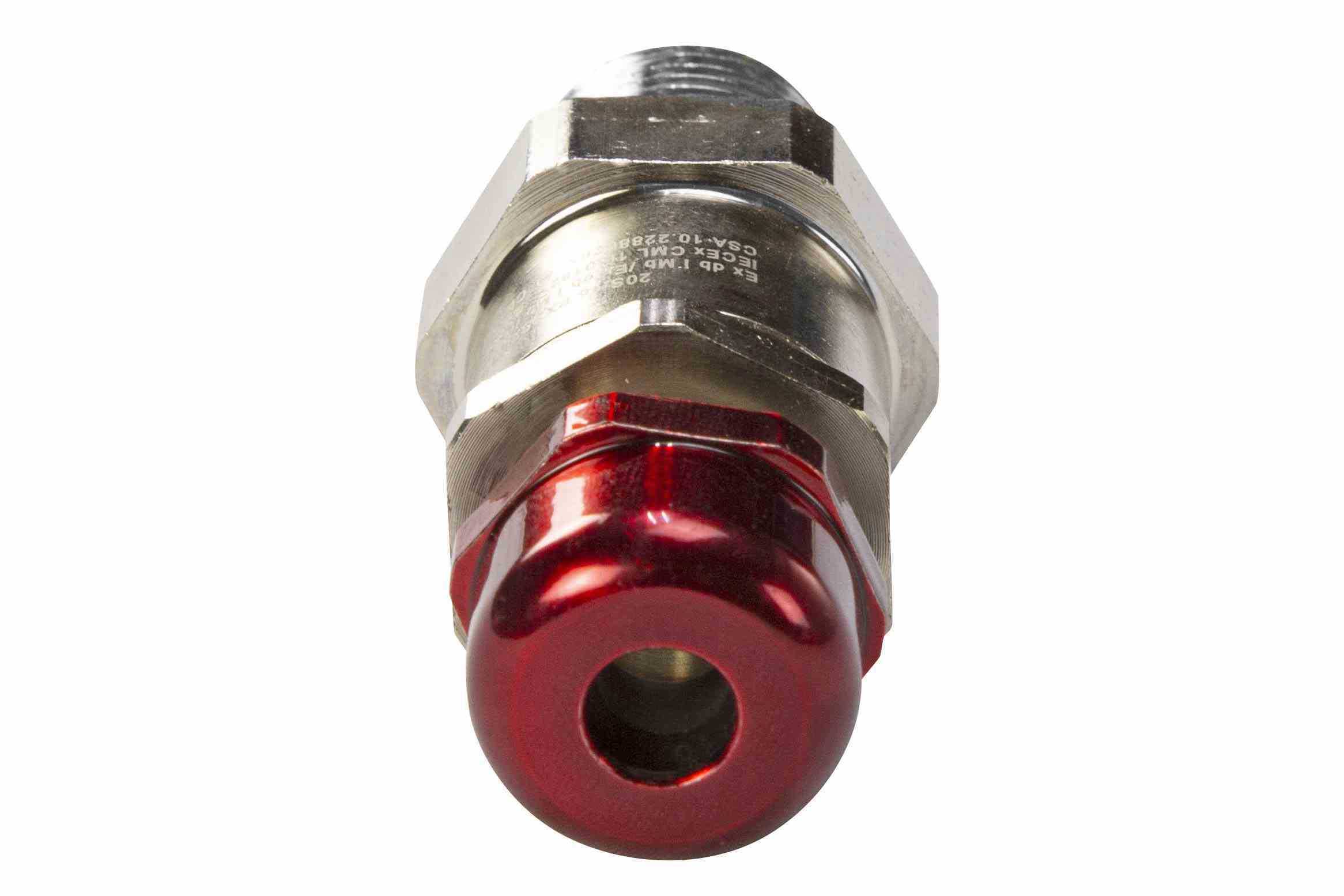

ATEX认证镀镍黄铜防爆电缆密封接头

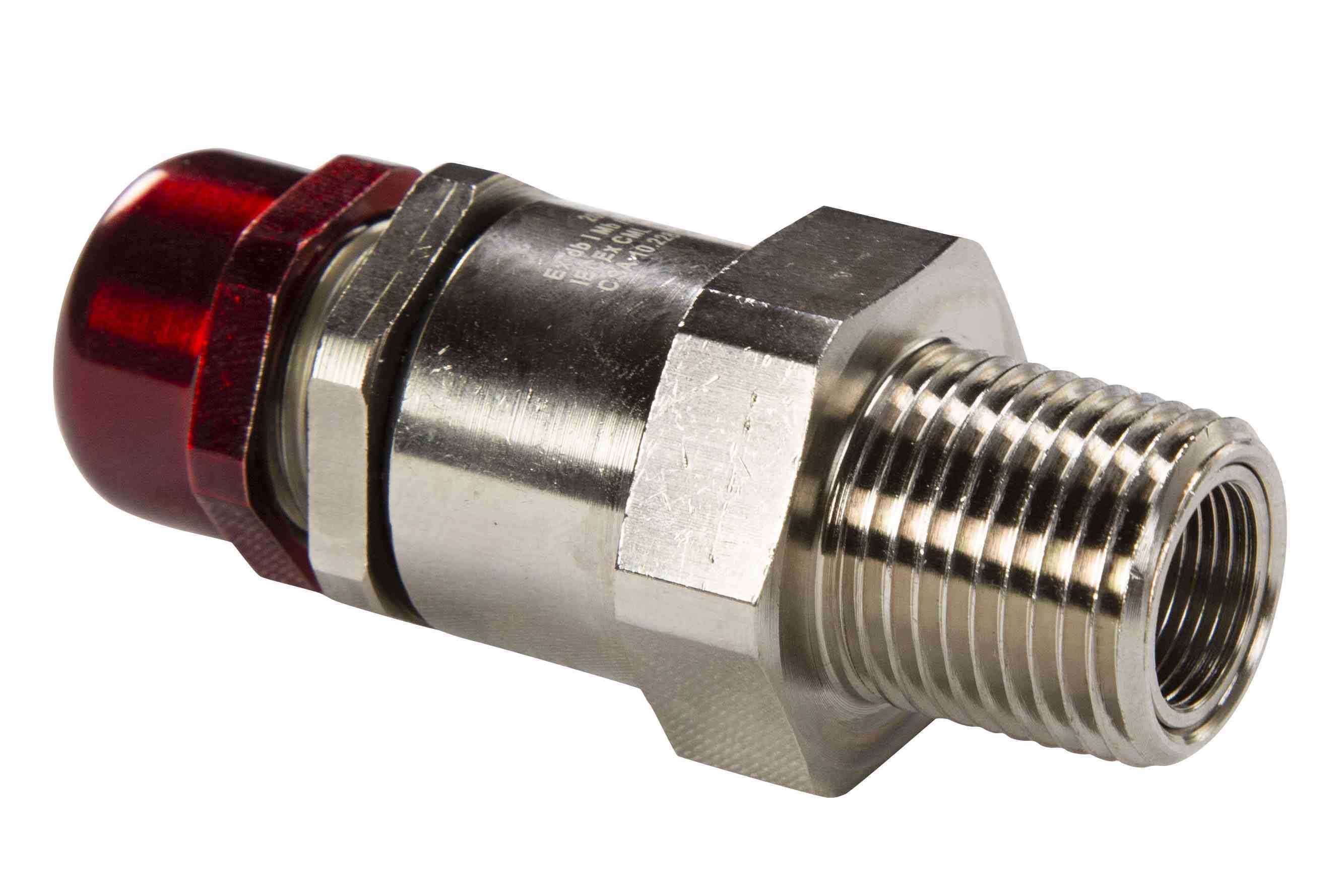

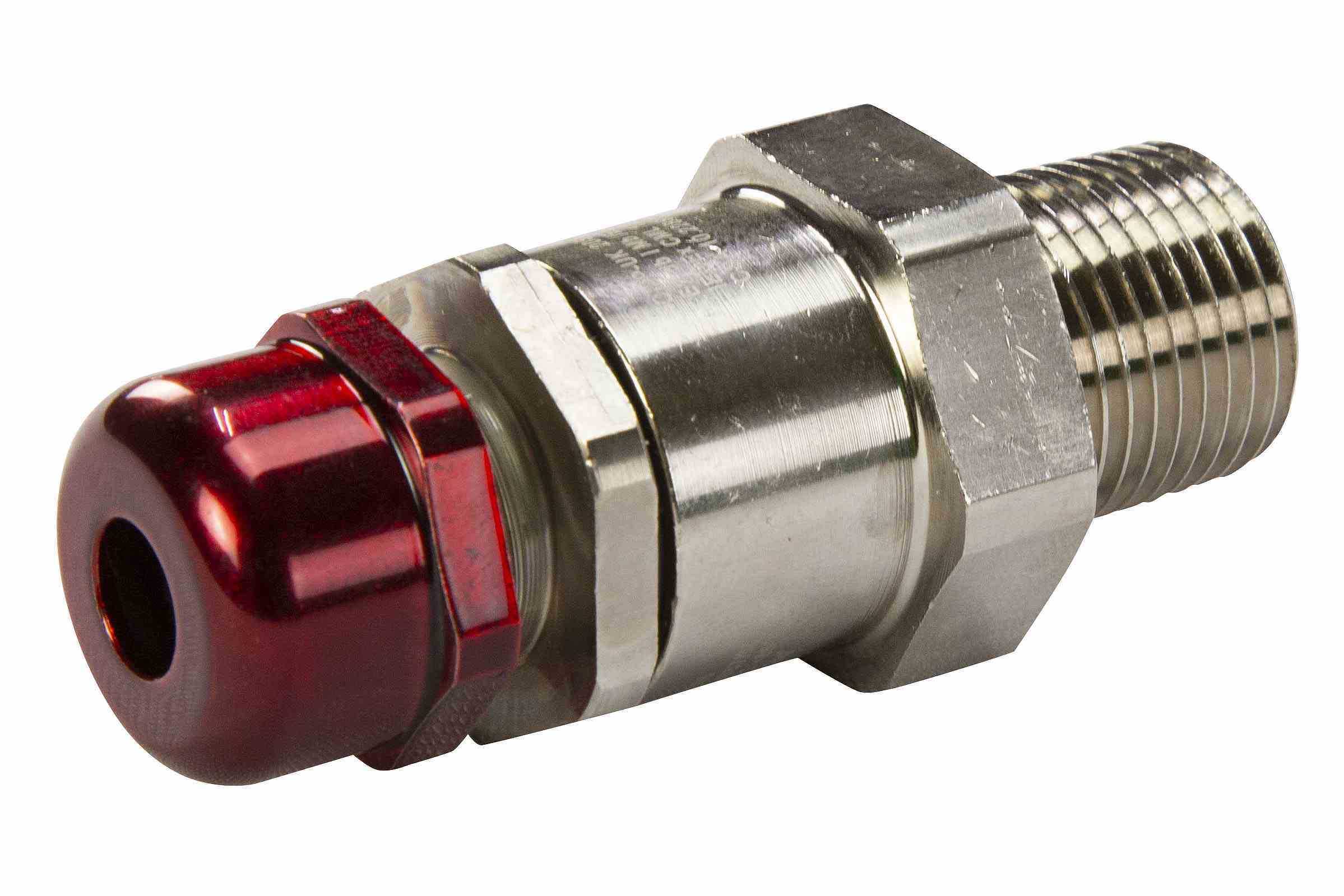

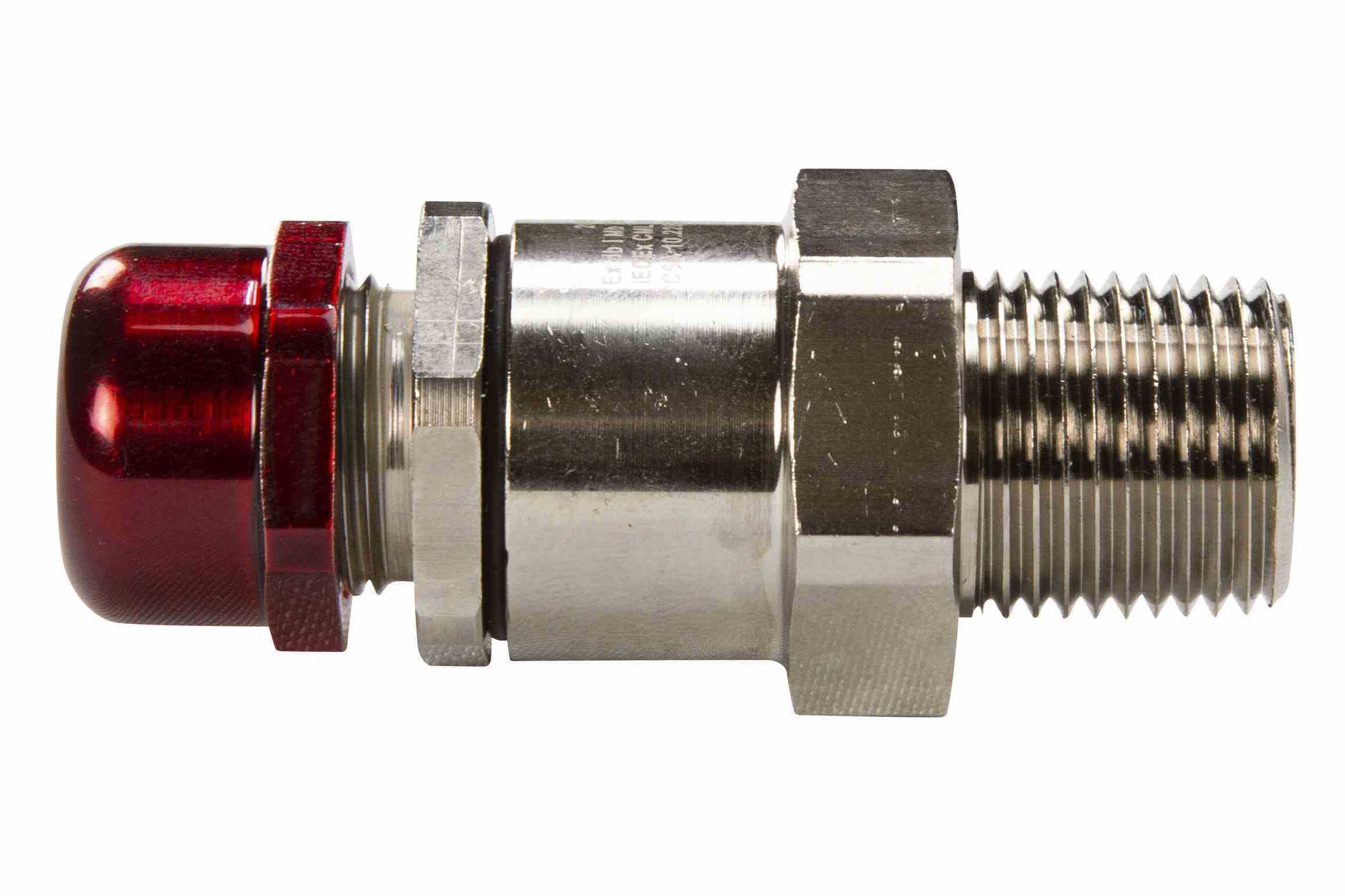

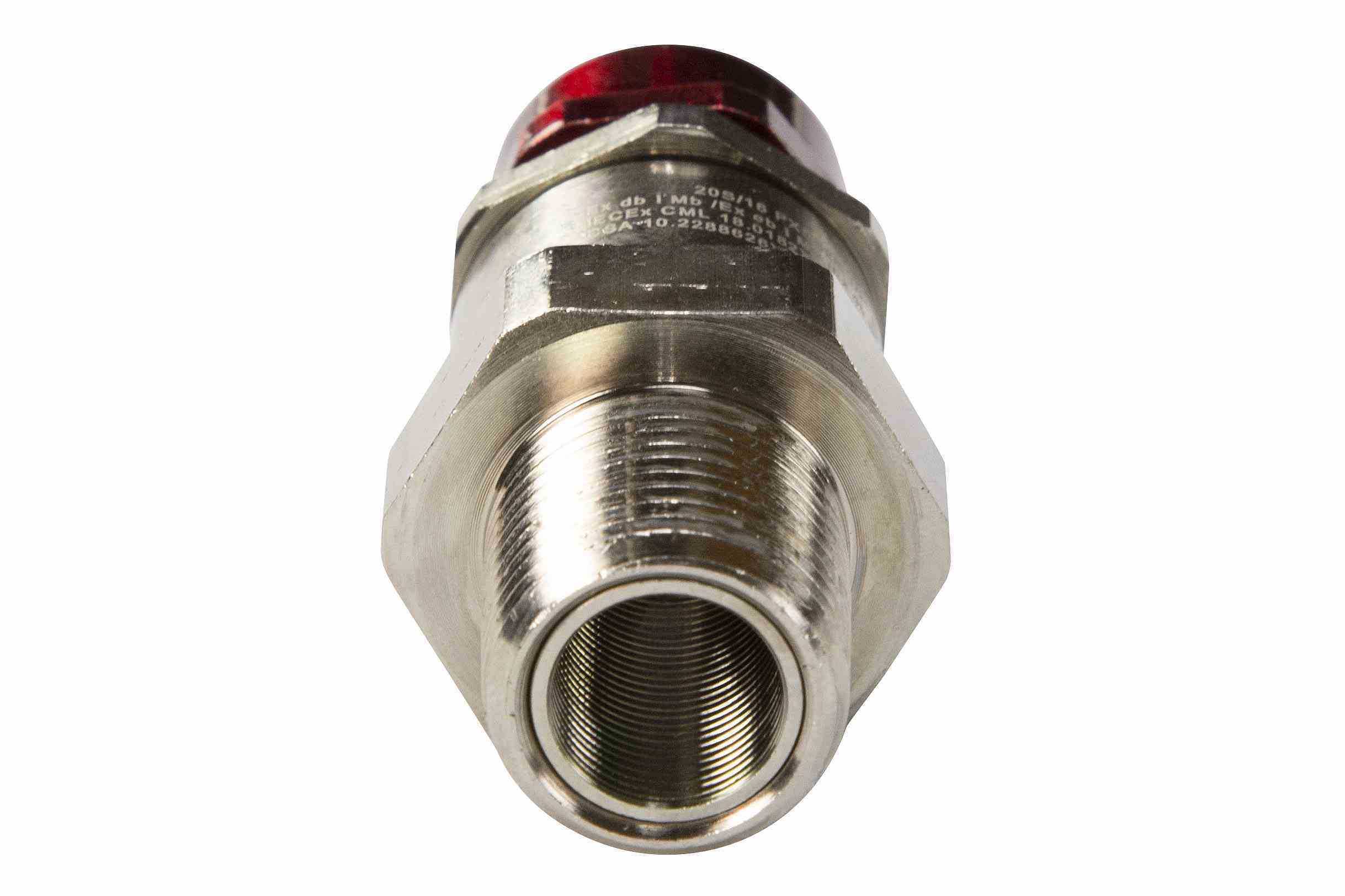

　　在石化厂区、油气开采平台、粉尘爆炸风险车间这类存在易燃易爆介质的作业场景中，电缆进出防爆腔体的密封环节一直是电气防护的核心节点，一旦密封失效，腔体内的爆燃火焰会沿着电缆缝隙向外传导，或是外部易燃易爆混合物渗入腔体内部，极易引发连锁安全事故，这款防爆电缆密封套正是针对这类严苛工况设计的电缆穿腔防护部件。从实际选型适配的角度看，这款密封套采用3/4英寸NPT外螺纹作为腔体连接端，NPT锥管螺纹自身的锥度配合密封填料缠绕后，可实现与防爆腔体螺纹孔的可靠密封，无需额外加装密封垫片即可满足防爆螺纹的啮合扣数要求，适配市面上绝大多数标准3/4NPT防爆穿线口的设备壳体，安装时只需按照规定扭矩拧紧，即可保证螺纹连接处的隔爆间隙符合规范要求。

　　其适配的电缆外径范围为0.44英寸到0.78英寸，也就是约11.2mm到19.8mm直径的圆形铠装或非铠装电缆，选型时只需确认电缆外径落在该区间内，无需额外定制变径环，即可实现对电缆的抱紧密封，避免了传统密封套适配范围窄、需频繁更换密封胶圈的问题。产品主体采用镀镍黄铜材质加工，黄铜本身具备优异的切削加工性能与结构强度，表面镀镍处理后可大幅提升抗腐蚀能力，在沿海高盐雾、化工厂区酸碱腐蚀的环境中也能长期保持结构完整性，不会出现锈蚀卡滞、密封面破损的问题，锁紧部位的六角结构采用标准对边尺寸设计，可使用普通开口扳手或套筒进行安装作业，无需定制专用工装，现场安装维护的便利性较高。密封结构采用无卤热塑性弹性体作为密封填料，搭配金属隔爆阻火环，

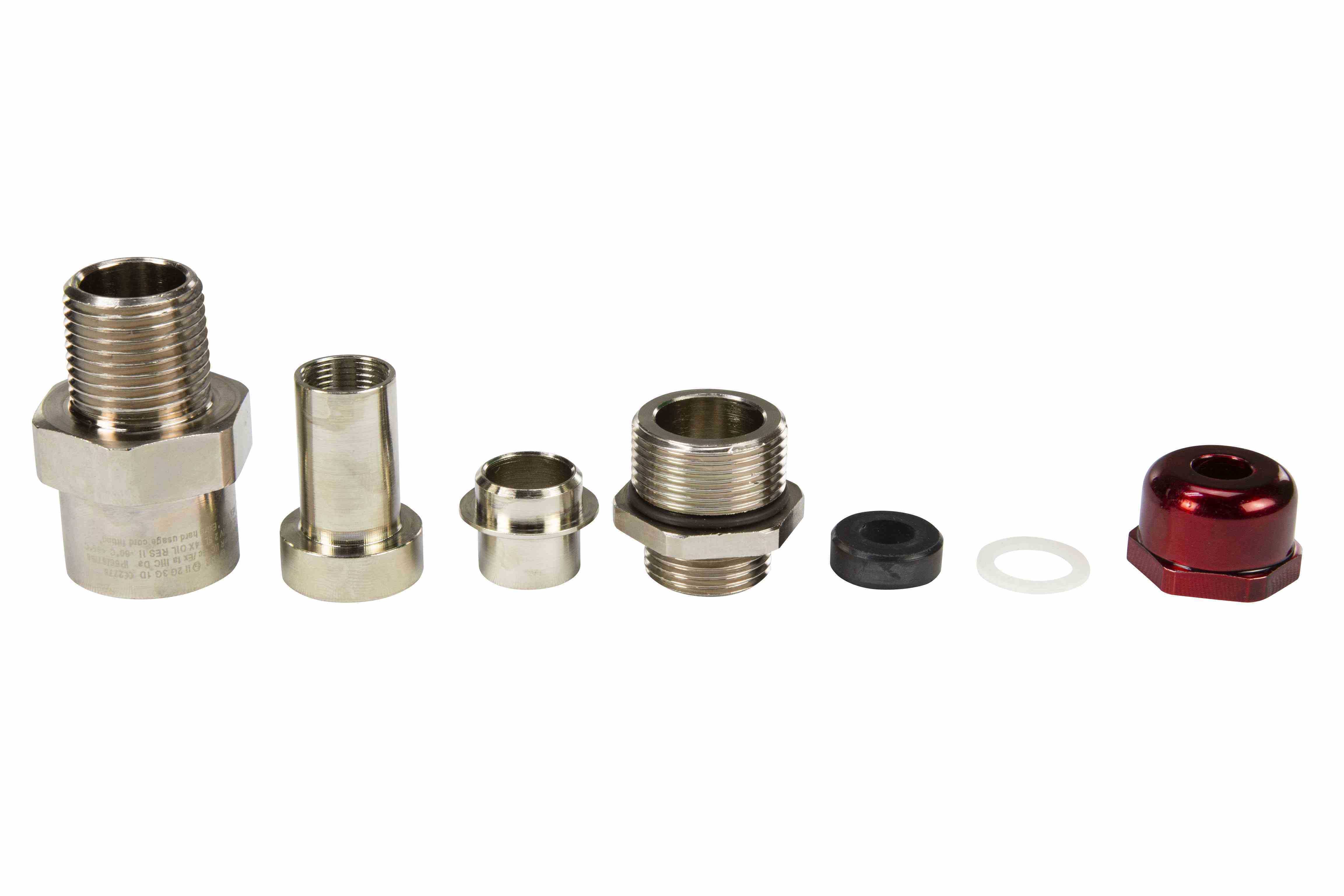

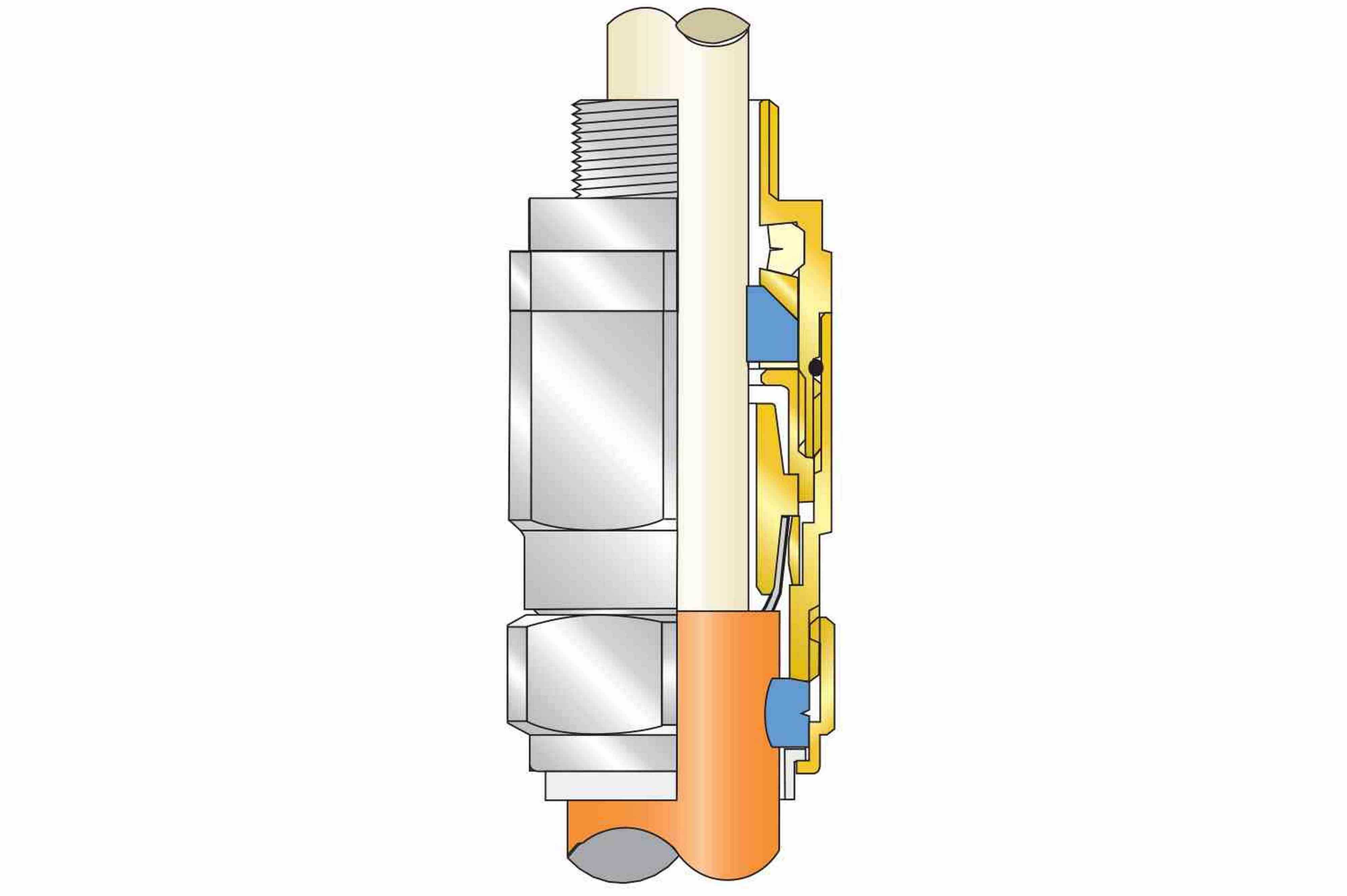

　　当腔体内发生爆燃时，阻火环可通过缝隙淬熄效应阻断火焰向外传播，弹性密封填料则在抱紧电缆的同时，阻断易燃易爆混合物的渗透路径，整体防护等级可达IP66-IP68，可直接用于户外露天安装或是短时浸水的工况，无需额外加装防雨罩等防护附件。从设计思路上看，这款密封套采用了三重认证的冗余防护结构，首先是螺纹连接端的隔爆螺纹配合，满足隔爆型设备的螺纹啮合要求；其次是中间段的阻火腔体结构，通过金属部件的间隙设计实现火焰淬熄；最后是尾端的电缆抱紧密封结构，通过弹性填料的压缩变形实现对电缆外护套的径向抱紧，既可以固定电缆位置，避免电缆受外力拉扯时出现移位导致密封失效，也可以填充电缆与穿线孔之间的所有间隙，阻断介质流通路径。

　　其适用的环境温度范围覆盖-60℃到100℃，无论是北方冬季极寒地区的户外设备，还是高温车间内的电气柜体，都可以稳定使用，不会出现密封填料低温脆裂、高温软化失效的问题。在实际工程应用中，这类密封套广泛用于爆炸危险区域的仪表接线、电气设备进线、电缆桥架穿板密封、电信线路防爆隔离等场景，比如在炼油厂的防爆配电箱进线口、油气田的井口监控设备接线端、面粉加工厂的粉尘防爆电机接线处，都需要使用这类经过防爆认证的密封套来完成电缆的穿腔防护，相比普通的电缆格兰头，其防爆结构设计可满足ATEX防爆认证要求，适用于对应等级的爆炸危险区域，不会因为密封结构不达标导致整个防爆系统的防护等级失效。从安装边界来看，这款密封套的螺纹端拧紧后，伸入腔体内部的长度符合标准NPT螺纹的拧入深度要求，不会出现伸入过长触碰腔体内接线端子、或是拧入深度不足导致螺纹啮合扣数不够的问题，尾端的锁紧帽拧紧后，整体外露长度控制在合理范围内，不会在空间紧凑的接线箱内占用过多安装空间，电缆弯曲半径也不会因为密封套的结构设计受到额外限制，适配现场常见的电缆布线走向要求。在三维建模过程中，这类零件需要重点还原NPT螺纹的锥度参数、六角锁紧部位的对边尺寸、密封槽的内径公差、尾端夹紧爪的收缩结构，确保模型在进行虚拟装配时可准确模拟实际安装状态，验证与设备壳体穿线孔、适配电缆的干涉情况，为后续的工程选型、装配模拟提供准确的数字模型支撑。
