150W表面安装防爆LED泛光灯结构设计

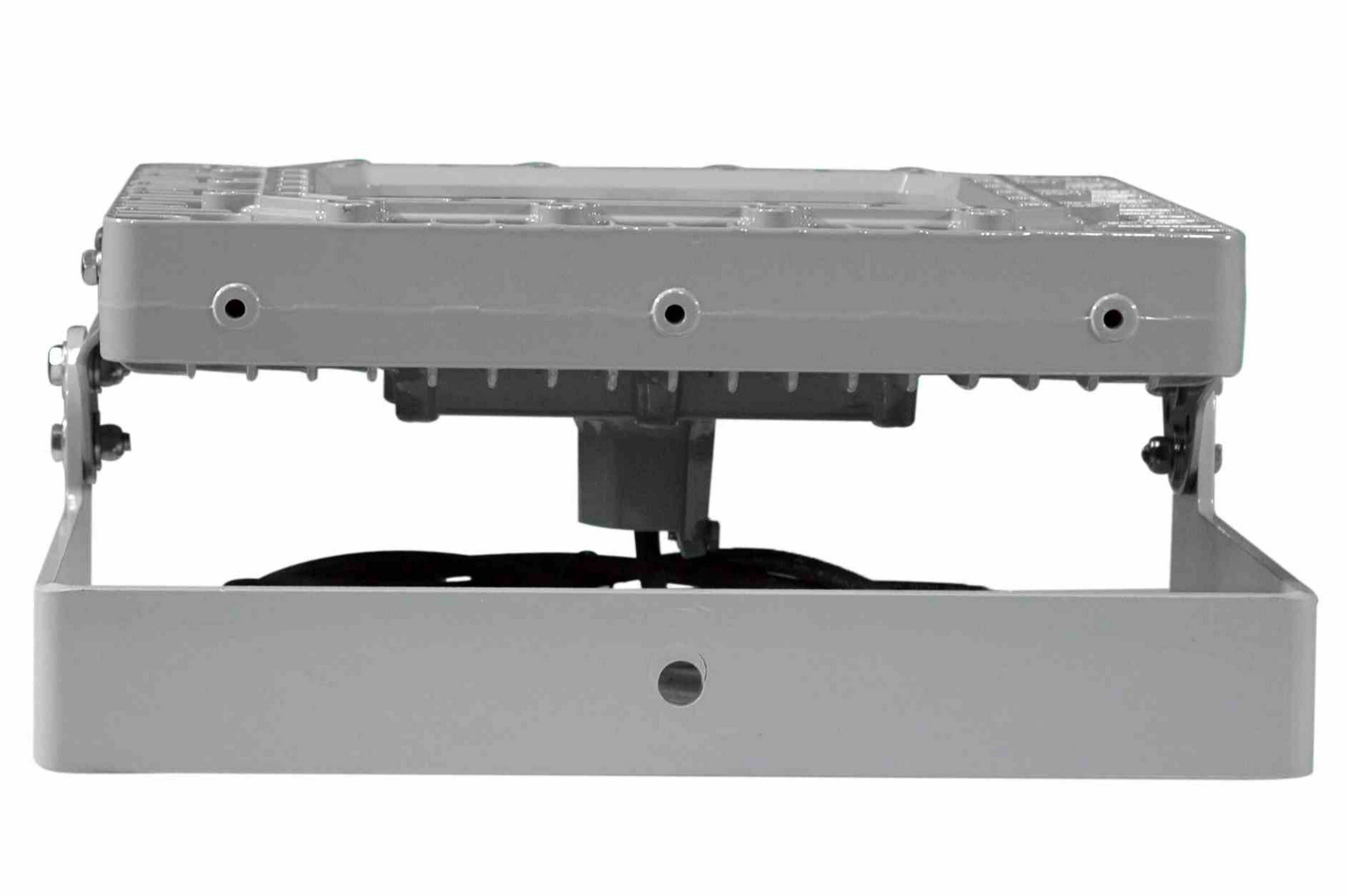

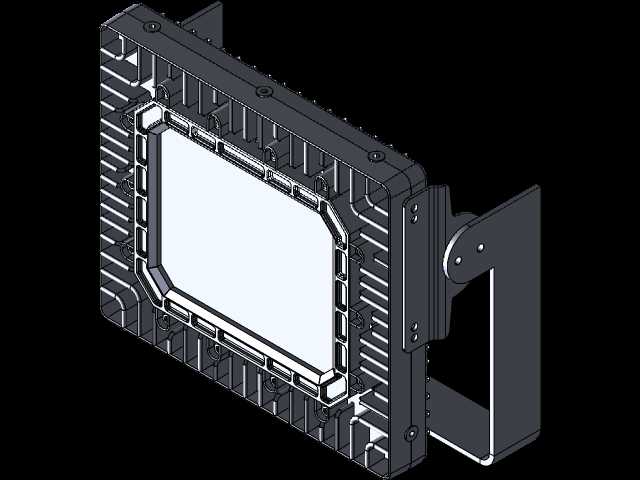

　　这款150W防爆LED泛光灯的结构设计，核心围绕易燃易爆危险场景的照明需求展开，适配石油开采平台、化工生产车间、油气仓储库区、煤矿井下非采掘面等存在ⅡC类爆炸性气体混合物的作业区域，作为固定作业面的泛光照明载体，替代传统高耗能、低寿命的金卤灯、钠灯类防爆照明产品。从安装边界来看，产品采用表面贴装式支架结构，配套U型可调安装架，可直接固定在墙面、设备机架、管廊支架等平整安装基面，安装架预留的调节角度范围覆盖水平到垂直向下的全俯仰调节区间，能根据作业面的照明覆盖需求灵活调整投射角度，安装基面的固定孔位按照常规工业膨胀螺栓的安装间距设计，无需额外定制转接支架即可完成现场装配，整体安装占用的垂直投影空间控制在合理范围，不会对狭窄管廊、设备旁的通行空间造成过多侵占。

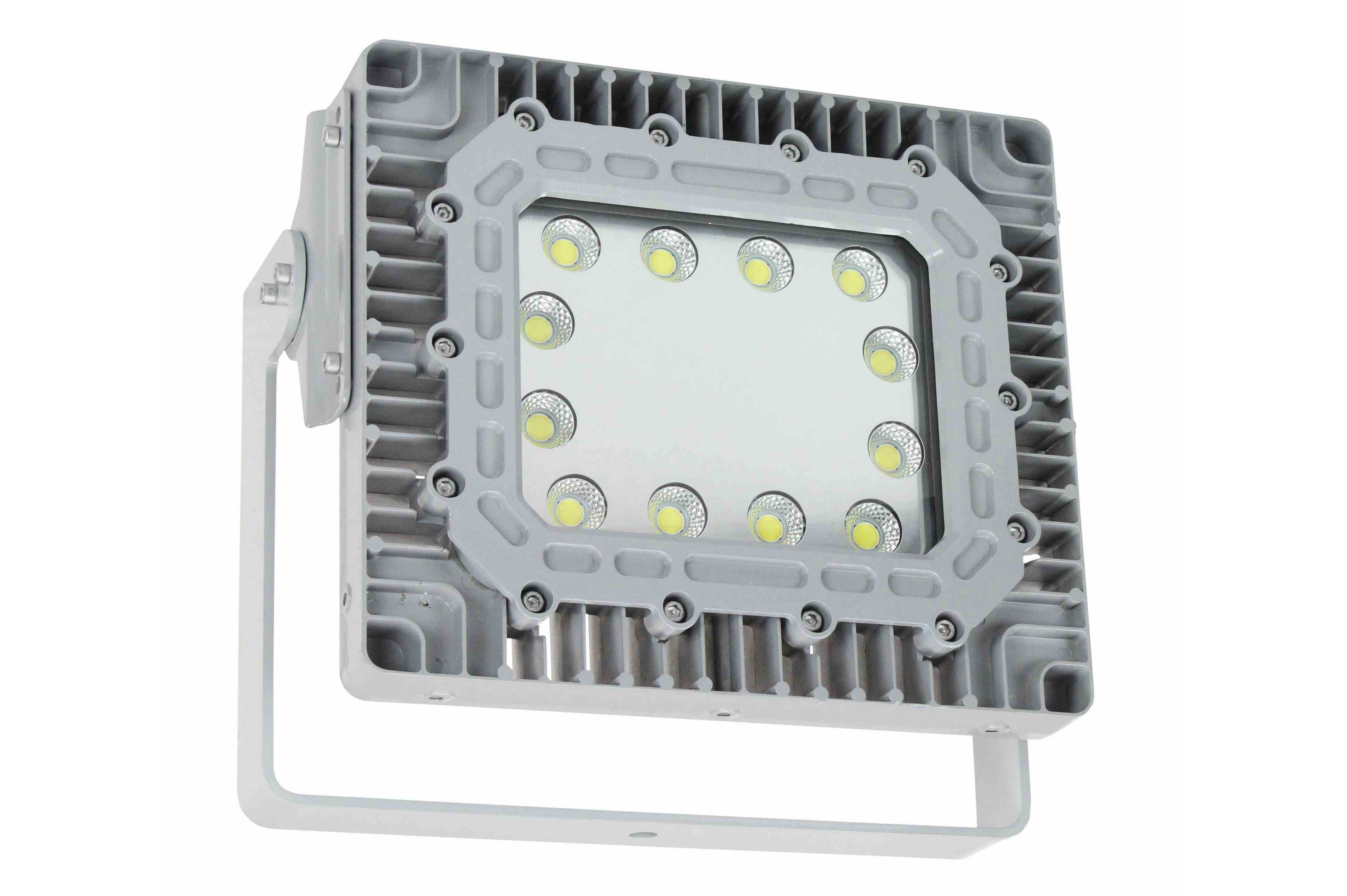

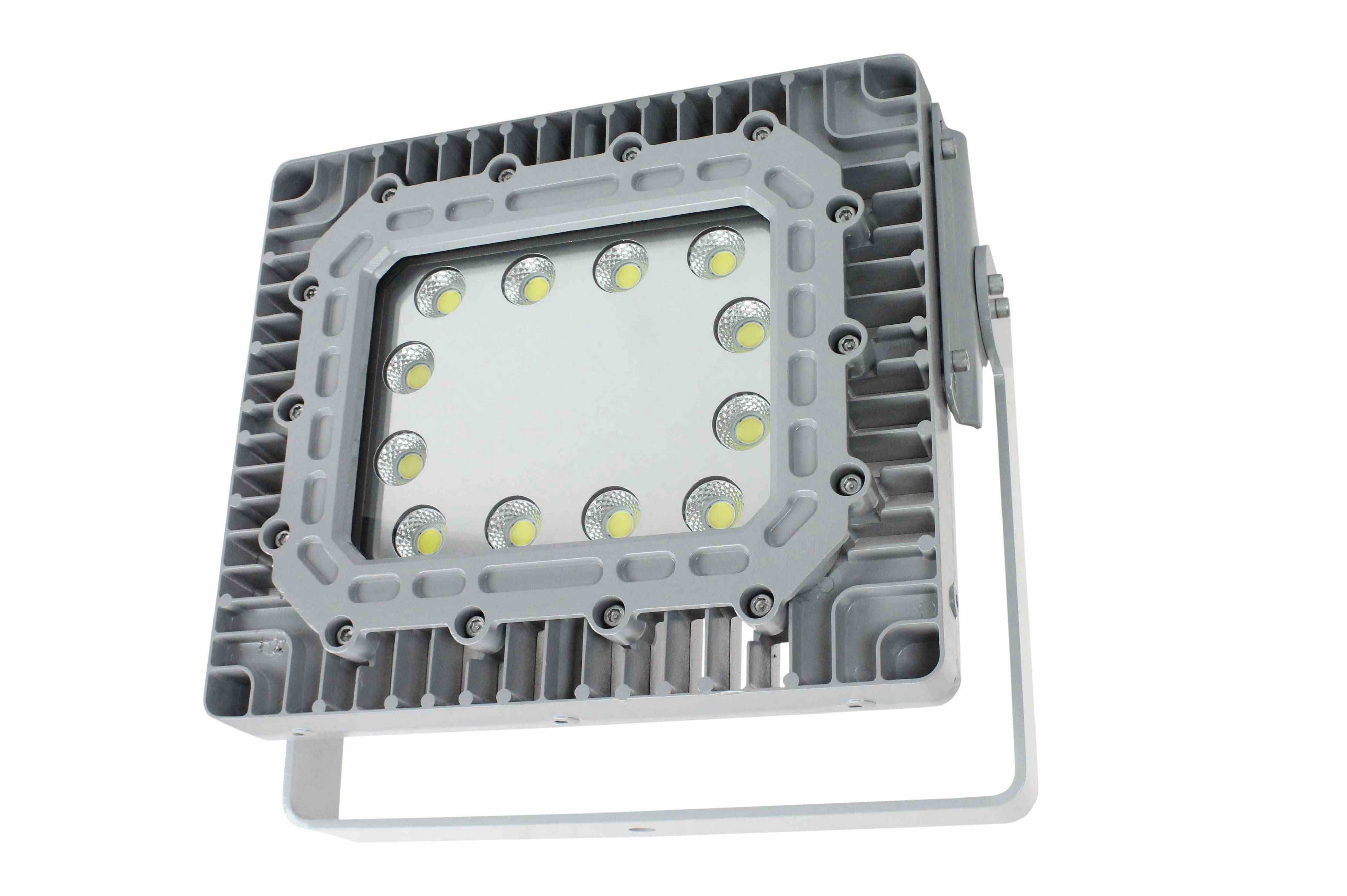

　　在功能特性的结构落地上，外壳采用无铜铝合金压铸成型，表面做聚酯粉末涂层处理，这一设计既满足防爆设备对外壳抗冲击强度的要求，又能抵御化工场景下常见的弱腐蚀气体、盐雾的侵蚀，外壳的散热筋结构沿光源腔外侧周向均匀分布，筋条的高度、间距经过热仿真优化，能将LED光源工作时产生的热量快速传导到外界环境，保证光源腔内部的结温控制在合理区间，匹配60000小时的额定光源寿命，即使在长期满负荷工作状态下，也能维持80%以上的初始光输出。光源部分采用分仓式结构设计，整灯光源分为多个独立的LED板组，配套独立的驱动单元，当其中某一组LED板或对应驱动出现故障时，其余组仍可继续工作，不会出现整灯熄灭的情况，这一设计大幅降低了危险区域照明中断带来的作业安全风险。光源腔的透光面板采用高强度钢化玻璃，通过密封压圈与外壳紧密压合，密封结构采用耐老化硅橡胶密封圈，整体防护等级达到IP67，可承受高压水柱直接喷射，也能适应短时间浸水的极端工况，完全满足户外露天安装、车间冲洗作业的使用要求。

　　电路部分的结构设计充分考虑了防爆场景的电气安全要求，驱动腔与光源腔之间采用隔爆接合面结构，接合面的间隙、宽度严格符合防爆规范要求，即使光源腔内部出现电弧引燃爆炸性气体，隔爆接合面也能通过冷却、泄压的方式阻止火焰向外传递，避免引爆外部环境的爆炸性混合物。驱动模块支持宽电压输入，可在100-277V的交流供电区间内稳定工作，也可适配对应范围的直流供电场景，无需额外配置电压转换装置，就能兼容不同厂区、不同作业场景的供电系统，同时驱动模块内置过压、过流、过热保护电路，当供电系统出现电压波动、短时过载等异常情况时，可自动切断输出保护光源组件，异常排除后可自动恢复工作。

　　从光学设计的角度来看，LED光源的排布经过配光优化，整灯输出21000流明的光通量，默认色温为5600K正白光，显色指数达到75，相比传统高压钠灯的低显色特性，能更真实地还原作业场景内设备、管线、工件的色彩，帮助作业人员更清晰地识别设备状态、管线标识，降低误操作的概率，同时也可根据使用需求提供3000K暖白光、4500K中性白光的色温选项，适配不同作业场景的视觉舒适度要求。整灯的发光角度为泛光配光，照明覆盖范围均匀，不会出现中心区域亮度过高、边缘区域照度不足的问题，单灯即可覆盖较大面积的作业面，减少同区域内的灯具布置数量，降低整体布线与安装成本。

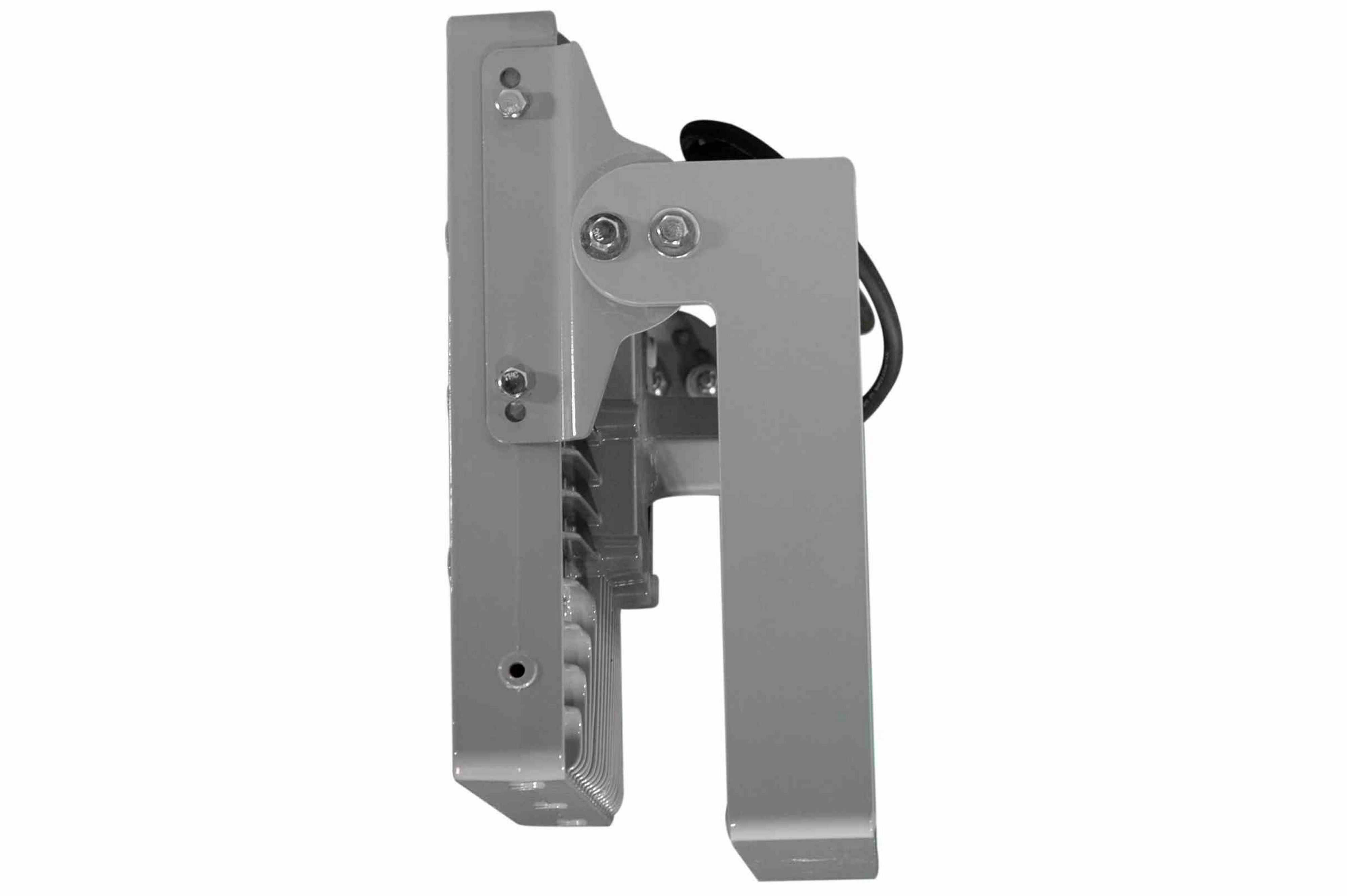

　　在结构细节的处理上，所有外露的紧固件均采用不锈钢材质，避免长期使用后出现锈蚀导致拆卸维护困难，灯具的外部没有突出的尖锐棱角，避免安装、维护过程中划伤作业人员，安装支架的转轴部位采用防松螺栓结构，调整好照射角度后锁紧螺栓即可长期保持角度稳定，不会因为设备振动、风力影响出现角度偏移。相比传统防爆泛光灯，这款产品的整体重量更轻，外形结构更紧凑，单人即可完成安装与角度调整作业，无需额外的吊装辅助设备，尤其适合高空管廊、平台护栏等位置的安装作业，大幅降低现场施工的难度与安全风险。
