100瓦高压直流防爆LED泛光灯结构设计

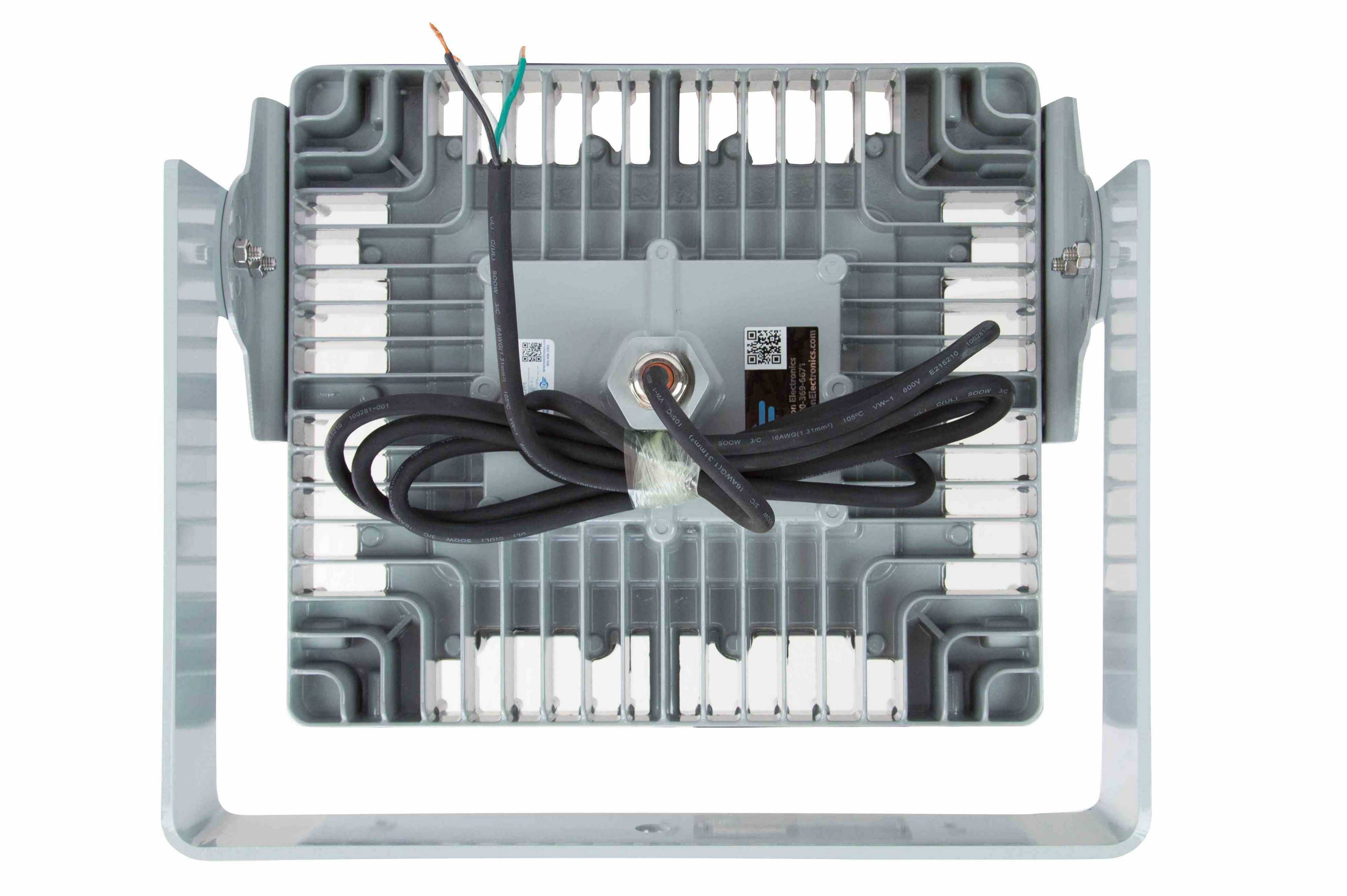

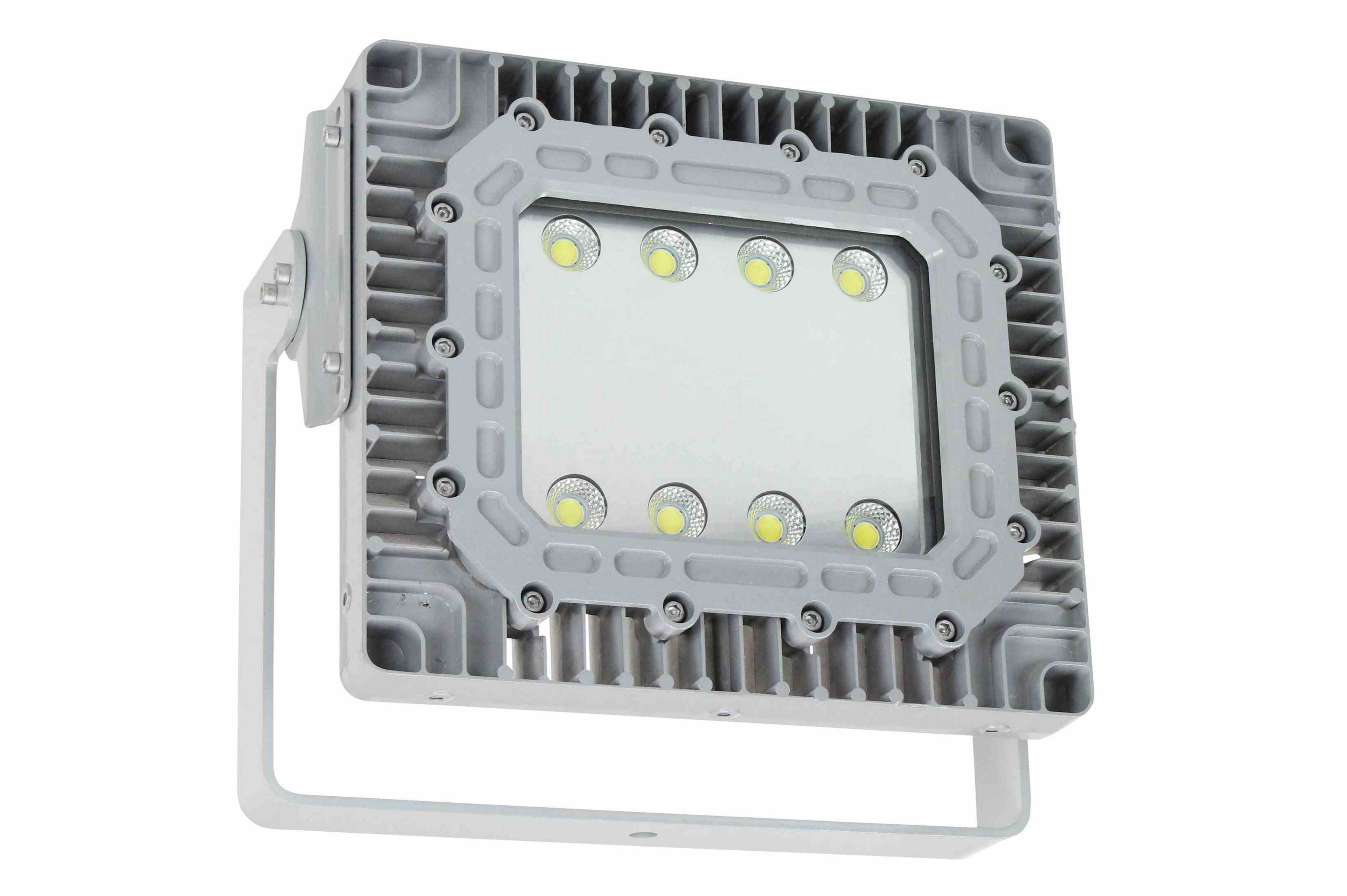

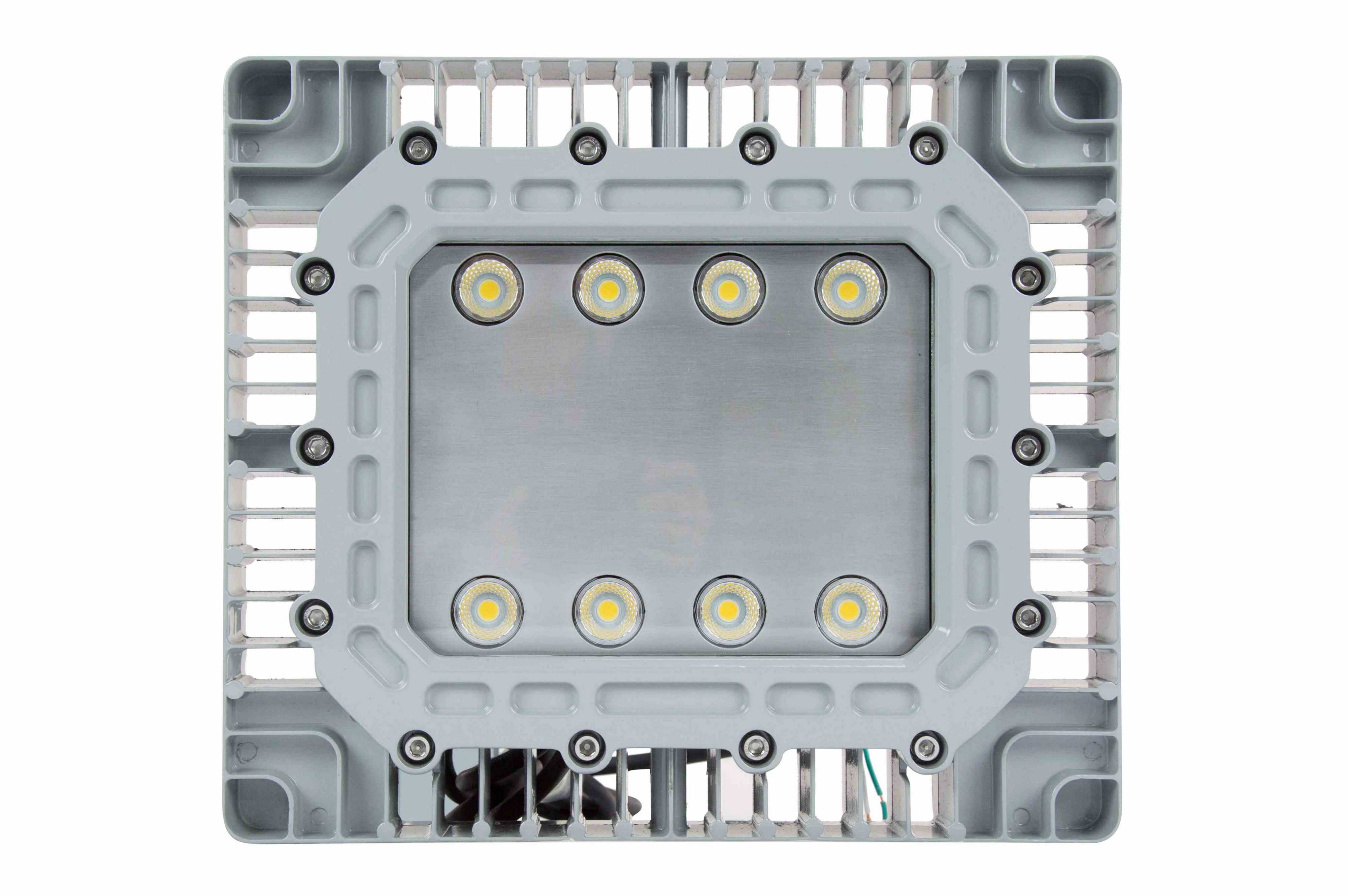

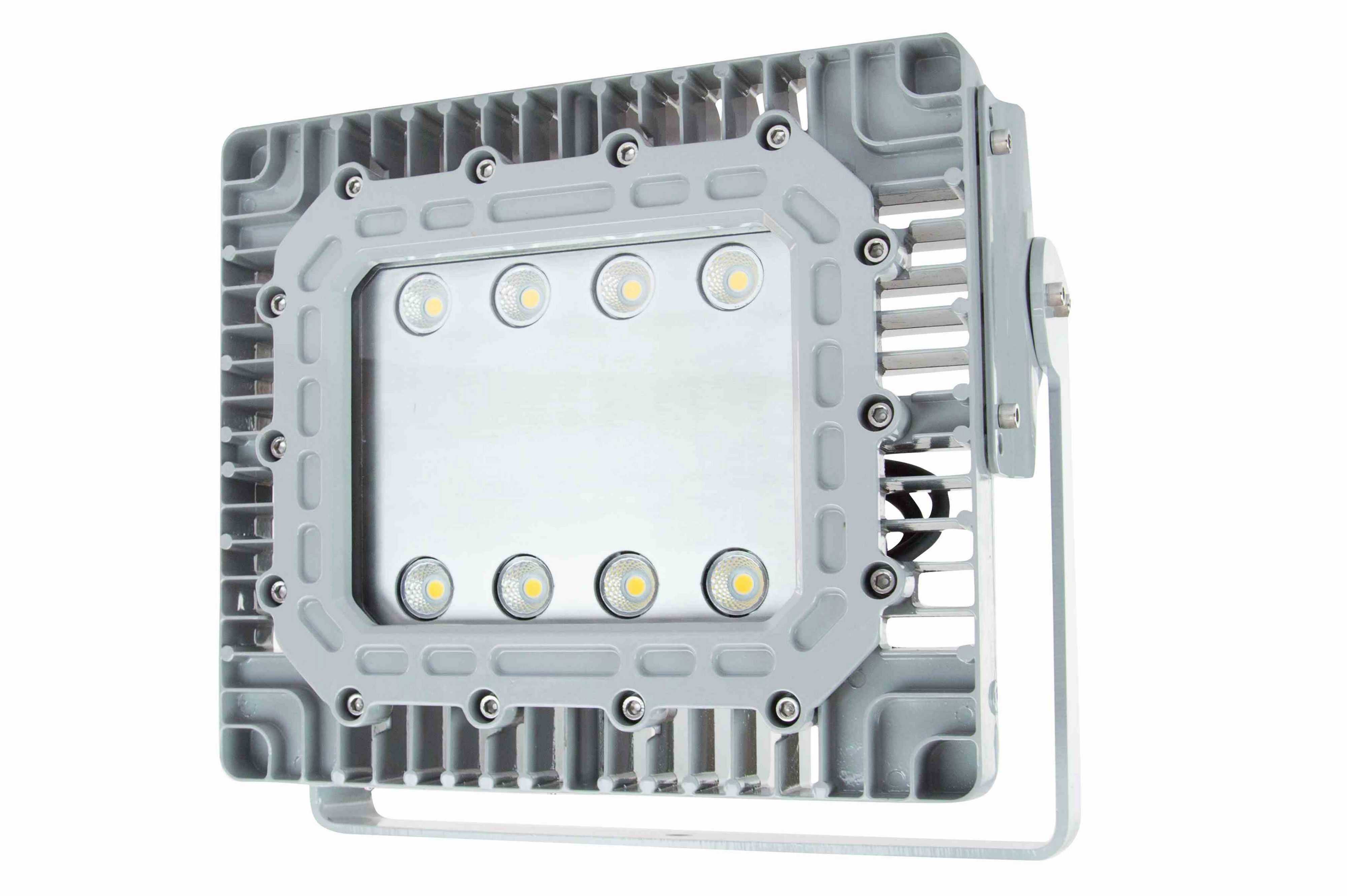

　　这款防爆LED泛光灯主要面向存在易燃易爆气体、粉尘的高危工业场景设计，常见于石油开采平台、化工生产车间、油气储运场站、煤矿井下非采掘面、易燃易爆品仓储库区等对电气设备防爆性能有强制要求的作业区域，作为固定作业面的泛光照明载体，替代传统高能耗、低寿命的卤素防爆灯、高压钠灯等老旧照明产品。从结构设计逻辑来看，整灯采用无铜铝合金压铸成型的外壳主体，表面做粉末喷涂处理，外壳散热鳍片采用等间距阵列式布局，鳍片厚度与间距经过热阻仿真优化，在保证整体结构强度的前提下，最大化散热接触面积，避免LED结温过高导致的光衰过快问题，同时压铸外壳的结构强度可承受外力冲击、高压喷射水流的直接冲刷，满足高等级防护要求。灯体正面的透光组件采用钢化玻璃配光罩，

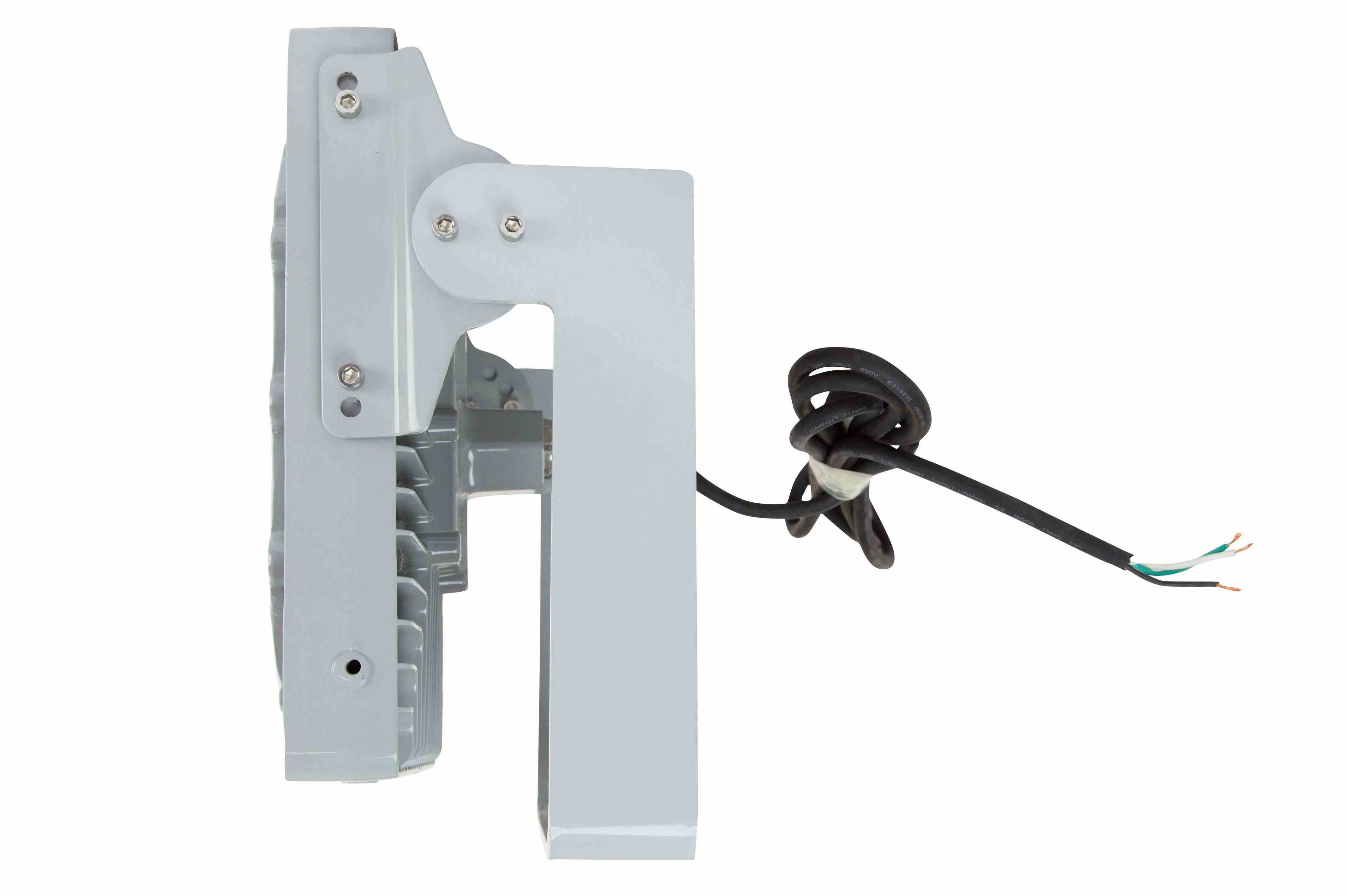

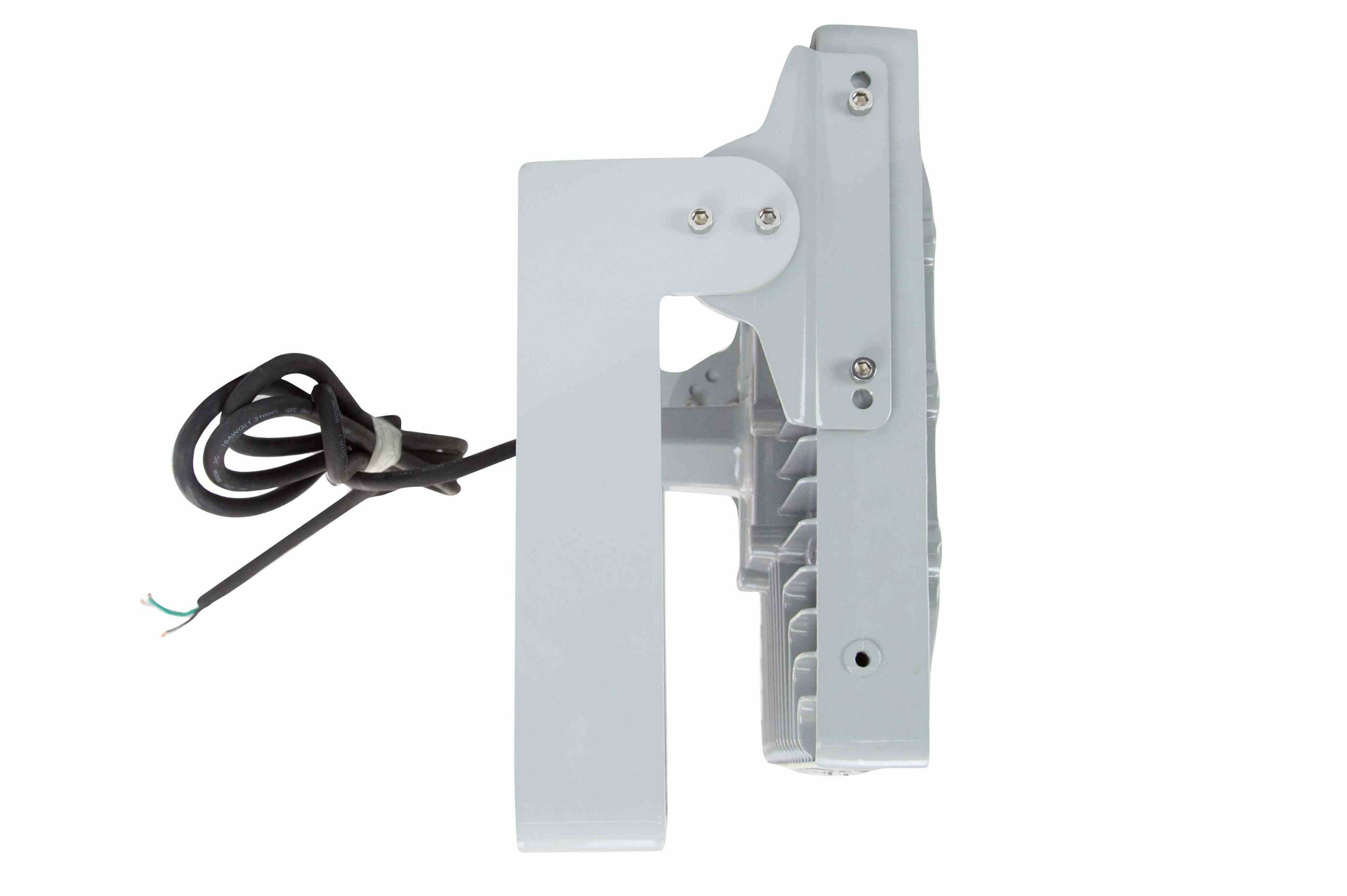

　　与外壳之间设置耐老化硅橡胶密封胶条，通过周圈均匀分布的紧固螺栓施加均匀压合力，保证密封界面无间隙，杜绝外界粉尘、水汽进入灯体内部引发电路故障。灯体的LED光源采用分模组冗余设计，整灯光源分为两组独立的LED板，搭配独立的驱动模块，单组光源或驱动出现故障时，另一组仍可维持基础照明，不会出现整灯完全熄灭的情况，降低高危场景下照明突然中断引发的作业安全风险。LED光源本身采用半导体发光原理，无灯丝、玻璃泡等易损易碎结构，抗振动冲击性能远优于传统气体放电光源，通电即可达到额定亮度，无需预热等待时间，断电后重启也无冷却时间限制，适配需要频繁开关照明的作业场景。安装结构上，灯体背部配置可调节角度的U型安装支架，

　　支架与灯体之间采用带阻尼的铰接结构，可在垂直平面内调整照射角度，支架两端预留标准安装孔位，支持墙面、支架、设备立面等多种表面安装方式，安装时可根据作业面的实际位置调整投光角度，覆盖120度左右的泛光照射范围，无需额外加装配光透镜即可实现大面积均匀照明。电路设计上，高压直流版本适配125-250V直流供电回路，同时兼容交流供电版本的选型需求，驱动模块内置过压、过流、过热保护电路，即使供电回路出现短暂的电压波动，也不会造成光源或驱动的烧毁。灯体所有外露金属部件均做防静电、防腐蚀处理，可在高湿、高盐雾、弱腐蚀气体的环境中长期使用，外壳的密封结构可阻挡外界易燃易爆介质进入灯体内部，即使灯体内部电路出现电弧，也不会引燃外部的易燃易爆混合物，

　　满足防爆电气设备的结构设计要求。从实际使用的角度来看，这款灯具的光效可达每瓦140流明左右，整灯输出14000流明的光通量，在相同照明亮度要求下，能耗仅为传统高压钠灯的五分之一左右，大幅降低长期使用的电能消耗，同时LED光源的额定使用寿命可达60000小时以上，远高于传统光源的几千小时寿命，减少高危场景下灯具更换维护的频次，降低维护人员在危险区域的作业时长。整灯的结构设计充分考虑了工业现场的复杂工况，外壳边角做圆角过渡处理，避免安装维护时的磕碰划伤，接线腔采用独立隔爆结构，接线端子设置防松脱结构，即使设备长期处于振动工况下，接线也不会出现松脱打火的问题。散热结构的设计除了背部的鳍片阵列，还在LED基板与外壳之间设置高导热系数的导热衬垫，减少LED热量向外壳传递的热阻，保证LED工作时的结温始终处于合理区间，延缓光衰速度，长期使用后仍能维持80%以上的初始光通量。配光设计上采用均匀漫反射配光，照射区域内无明显暗斑、光斑，光线显色指数可达75以上，能够准确还原作业场景内设备、管线的真实颜色，避免因光线色差导致的操作误判。
