双皮段系统爬楼轮椅结构设计方案

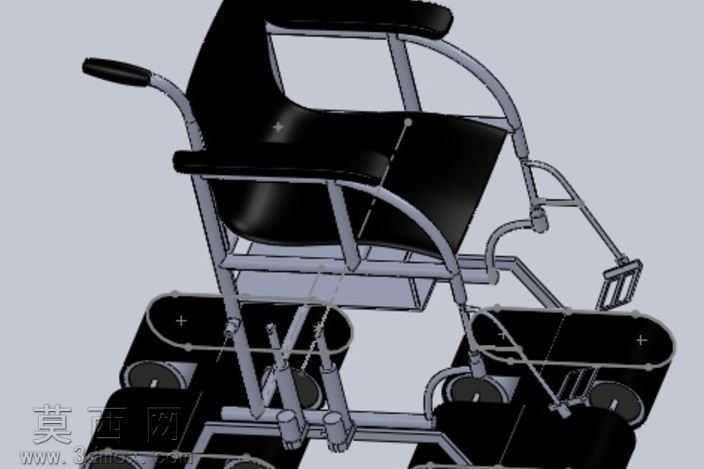

本作品为适配楼梯通行场景的爬楼轮椅三维结构设计，核心围绕双皮段爬楼系统展开方案搭建，在常规手动轮椅的基础形态上进行功能拓展，兼顾平地代步与爬楼通行的双重使用需求。建模阶段采用SolidWorks完成全零件参数化绘制，首先对轮椅的基础承载结构进行搭建：主体框架采用弯折圆管型材构建，通过装配约束完成扶手、靠背、座椅支撑结构的定位，座椅与靠背采用一体化曲面建模，贴合人体坐姿的曲面弧度做了圆角过渡处理，表面赋予哑光黑色硬质塑料材质，金属框架部分赋予银灰色磨砂金属材质，还原常规轮椅的基础视觉质感。核心的爬楼执行结构位于轮椅底部，采用双皮段履带式布局设计，两侧对称布置多组驱动轮与承重轮，履带模块通过铰接支架与轮椅主体框架连接，可根据楼梯坡度调整接触角度，建模过程中对履带的节段拼接、轮组的同轴配合、铰接轴的转动间隙都做了精准的参数约束，保证结构运动逻辑的合理性，履带部分赋予黑色防滑橡胶材质，轮组结构赋予深灰色工程塑料与金属轴件的组合材质。操控部分保留了常规轮椅的手推圈结构，同时在扶手位置预留了爬楼模式的操控安装位，脚踏结构采用可翻折的铰接设计，方便使用者上下轮椅时调整空间。渲染阶段采用工作室纯色背景，通过等轴测视角完整展示整体结构布局，对金属框架的边缘做了高光处理，橡胶履带部分做了哑光漫反射调整，清晰区分不同部件的材质差异。设计思路上重点解决传统轮椅无法翻越台阶的痛点，双皮段系统可以增大与楼梯棱角的接触面积，分散承重压力，避免爬楼过程中出现卡顿或侧倾，整体结构在不额外增加过多重量的前提下，拓展了轮椅的使用场景，为行动不便人群的跨楼层出行提供可行的结构方案，所有零件的装配关系都符合机械设计的公差要求，可直接用于后续的结构验证与样机加工参考。
