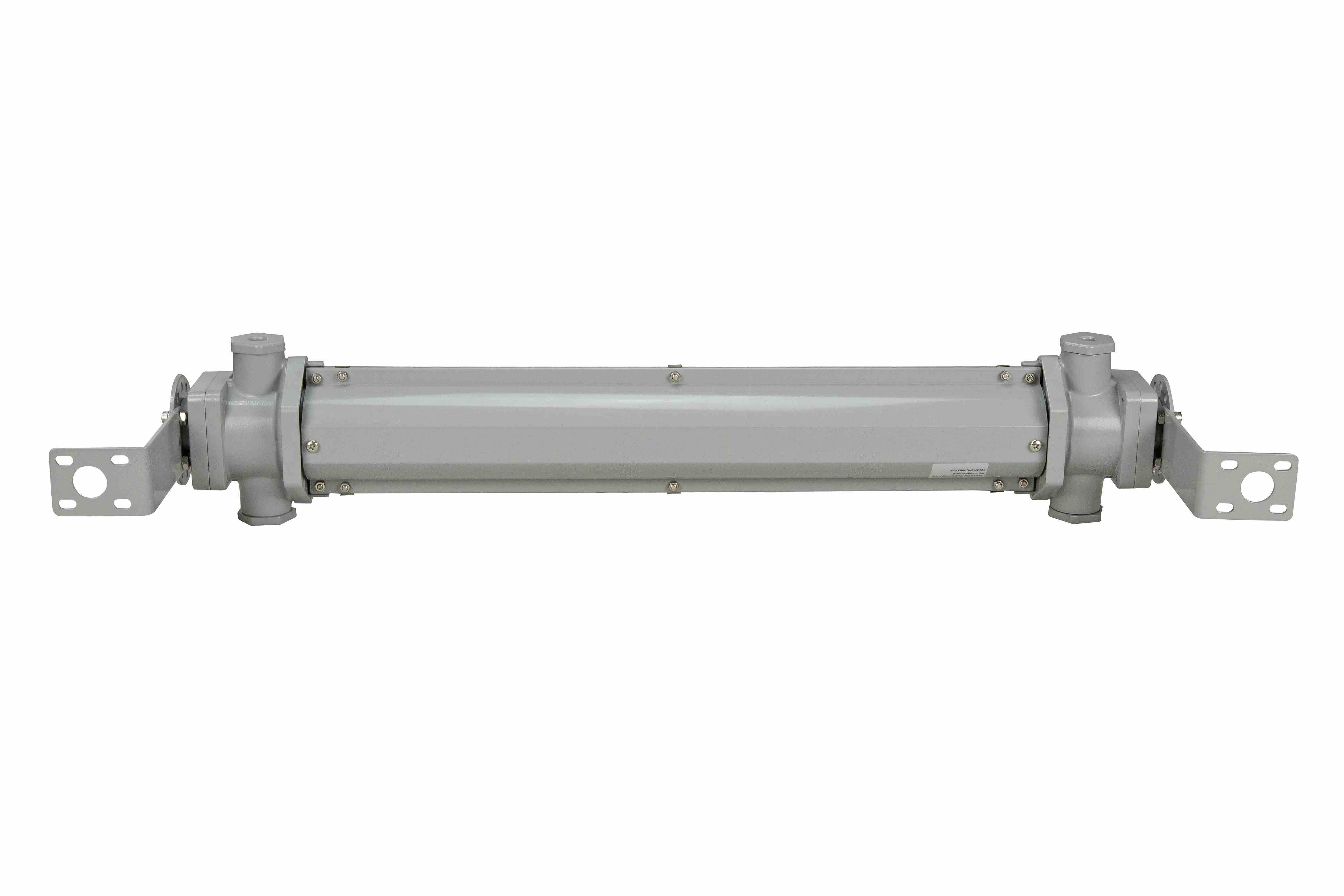

40瓦防爆薄型LED工业照明灯具结构

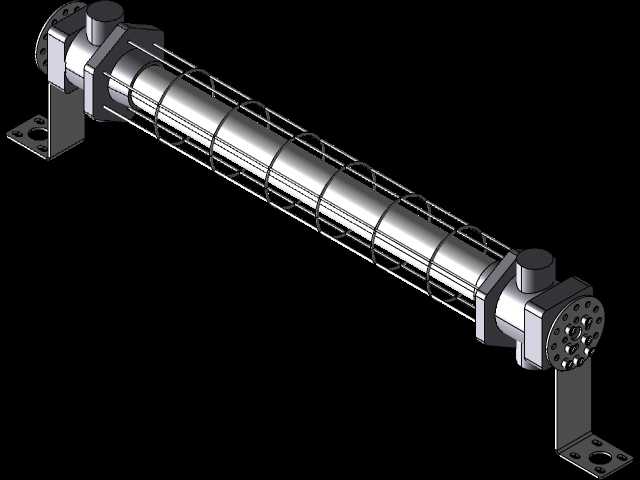

　　这款防爆薄型LED灯具的三维结构，完整还原了面向易燃易爆危险作业场景的照明设备设计细节，从结构件选型到防护设计都贴合工业现场的实际使用需求。在石油钻塔作业面、海上平台作业区、石化生产车间、化学品仓储区、水处理车间以及食品加工工厂这类存在易燃气体、蒸汽或者粉尘积聚风险的场所，普通照明设备的电火花或者表面高温都可能引发燃爆事故，这款灯具的结构设计从根源上规避了这类风险，同时兼顾了照明效率与安装适配性。

　　从功能特性来看，这款灯具额定功率40瓦即可输出5400流明的照明亮度，相比同亮度的传统防爆灯具，能耗大幅降低，同时无铜铝合金的灯体主体采用粉末涂层处理，既提升了外壳的耐腐蚀性，适配沿海、化工腐蚀环境的长期使用，也优化了外观的耐磨表现。灯具具备T6温度组别认证，表面最高温度控制在安全阈值内，可直接在喷漆室这类对表面温度有严格要求的区域使用，符合北美地区一类1分区、二类1和2分区的防爆使用要求，可在对应等级的危险场所长期稳定运行。

　　设计思路上，这款灯具没有采用传统防爆灯的扩散玻璃、光学透镜或者独立反射器来分配光线，而是将电路板直接集成在灯体内部，通过两个偏置布置的LED组件实现光线的广域覆盖，水平方向光束扩展角度达到100度，垂直方向光束扩展角度达到140度，在保证大照射范围的同时，将灯具的外形系数控制在极小范围内，避免了传统防爆灯体积庞大、安装占位多的问题。LED光源本身的长寿命特性配合散热结构设计，可实现60000小时的额定使用寿命，在寿命末期仍能保持初始亮度的80%，大幅降低了危险场所的灯具维护频次，减少运维人员在危险区域的作业时长。

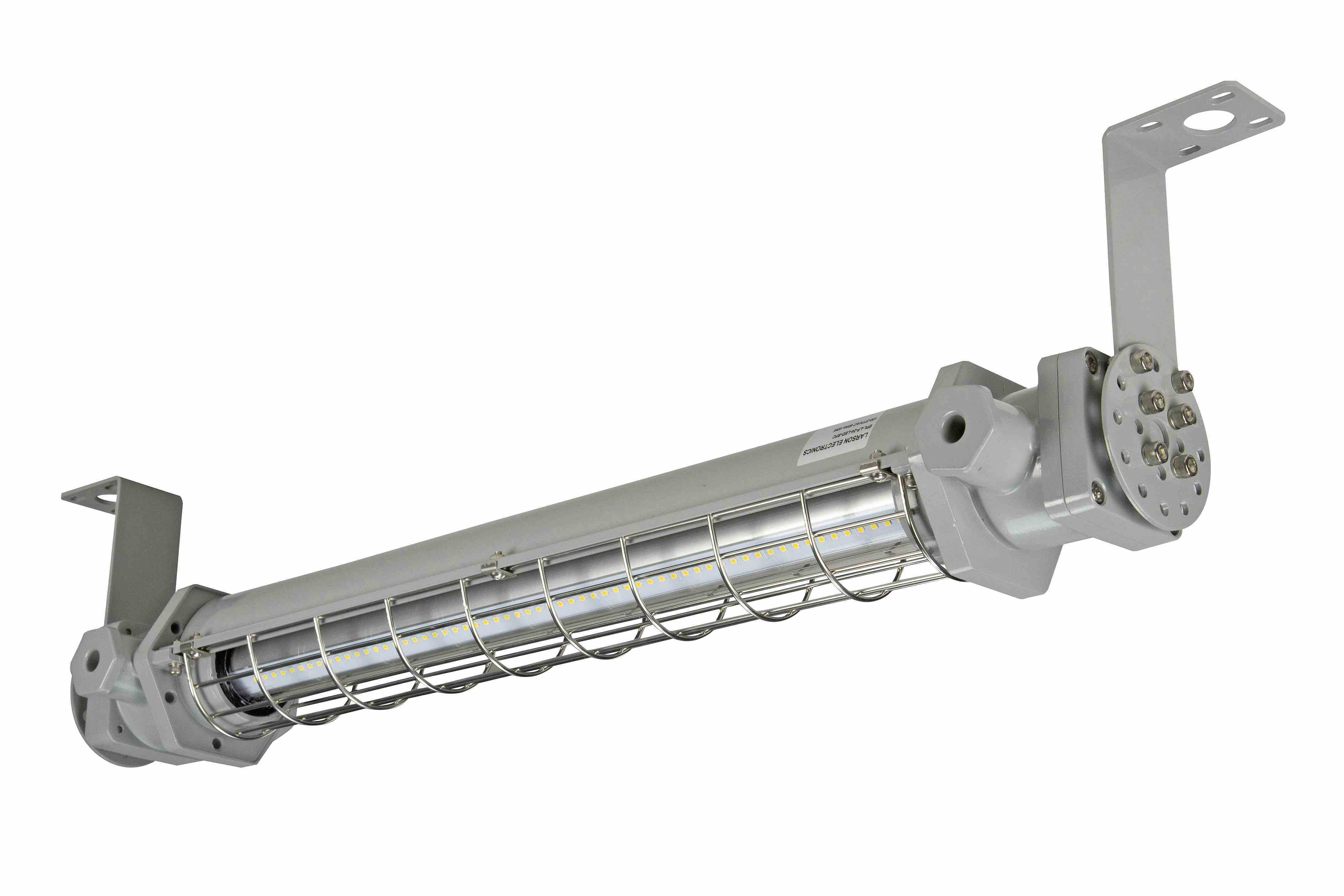

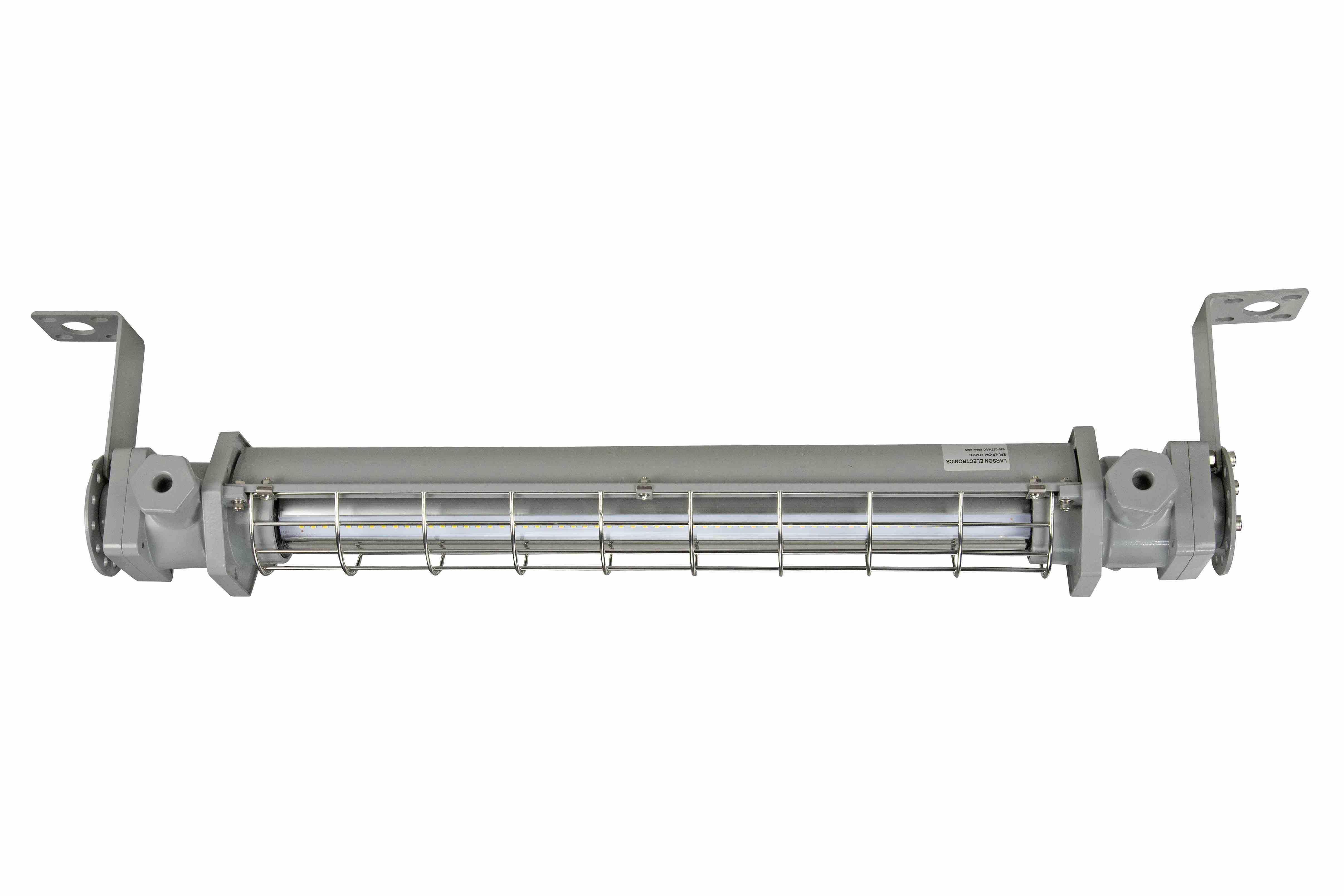

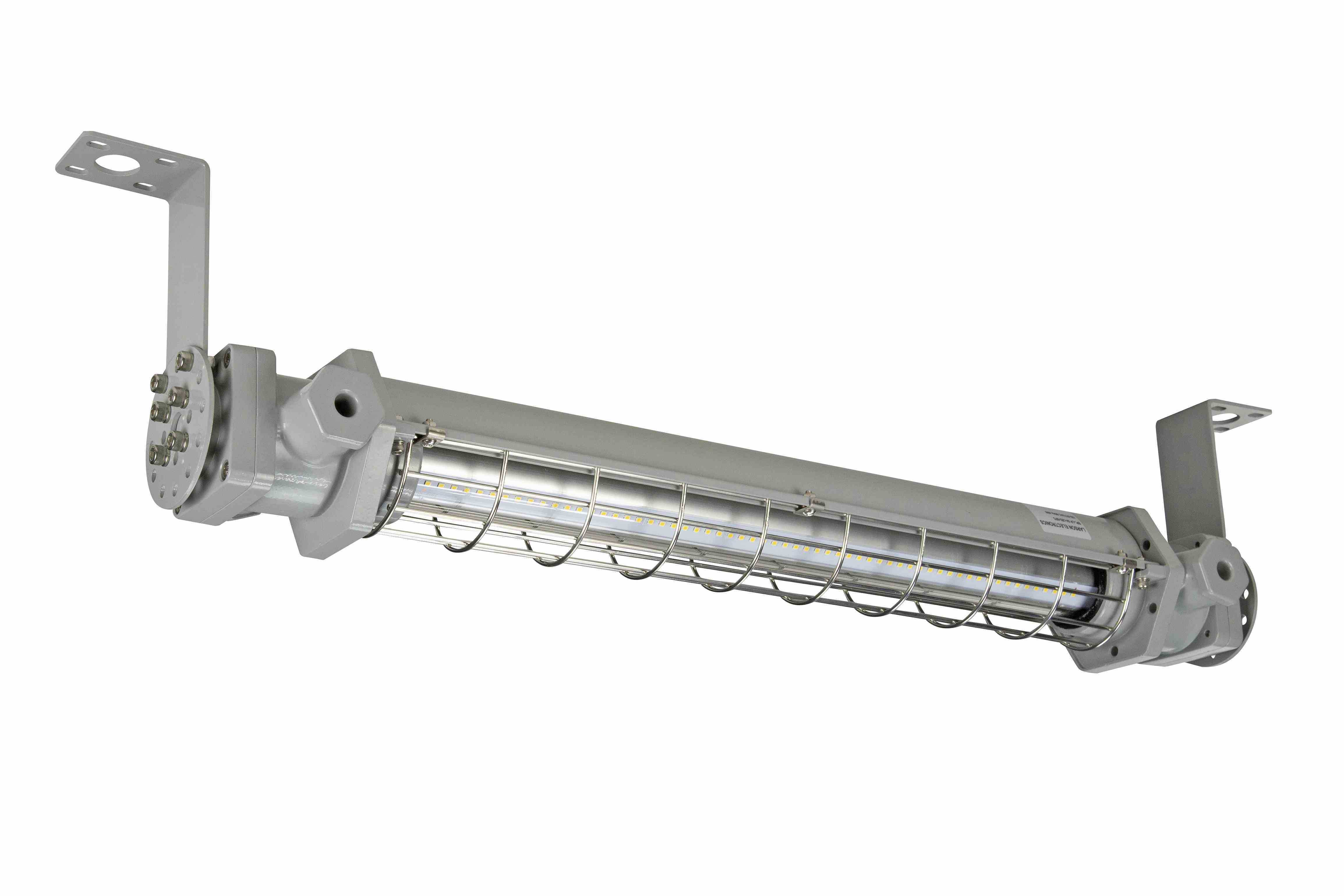

　　防护结构设计上，LED总成采用钢化硼硅酸盐玻璃管进行封装，玻璃管外部加装了铝合金钢丝防护网，可抵御现场意外的撞击、磕碰，避免玻璃破损导致的防爆失效；灯体两端的接线端采用子排接线结构，接线完成后可实现可靠的密封隔爆，杜绝内部电路电火花外泄的风险。配套的可调表面安装支架，可根据现场照射角度需求灵活调整灯具的俯仰角度，适配不同安装面的照明指向需求。

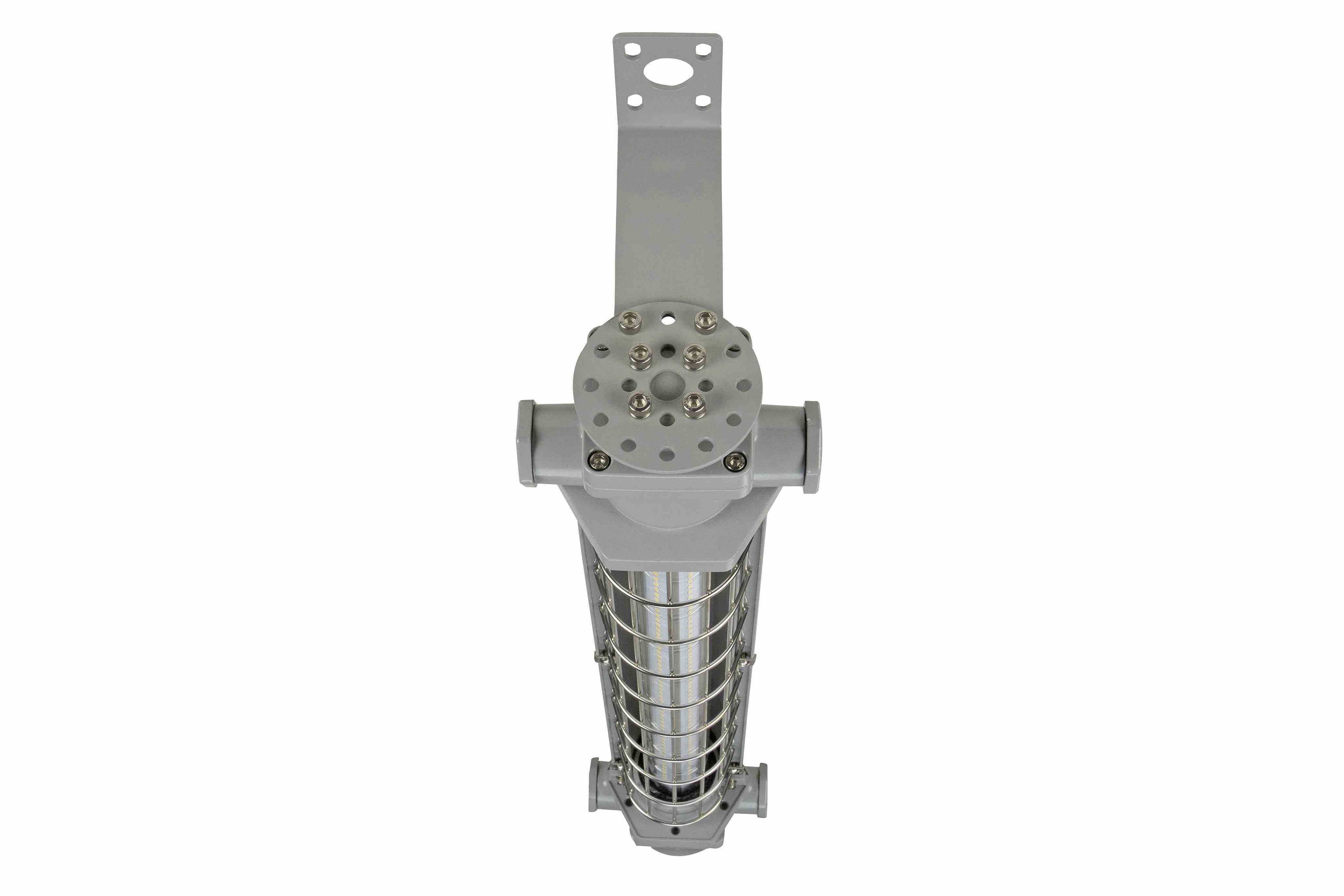

　　从安装边界与外形尺寸来看，灯具本体的宽度仅为6.89英寸，整体占位仅为标准四英尺双灯防爆灯具表面积的一半，属于薄型线性防爆灯具的紧凑设计范畴；搭配可调安装支架后，灯具总安装高度为7.57英寸，安装时仅需通过支架端部的安装孔使用螺栓固定在墙面、设备架体或者顶棚结构上即可，安装所需的配套辅件更少，相比传统重型防爆灯具，安装作业的劳动强度更低，对安装空间的要求也更小，可在设备间隙、狭窄通道这类空间受限的危险区域完成布置。

　　在实际选型应用中，这款灯具的结构设计可直接作为同类型防爆照明设备的结构参考，建模时还原的防护网固定结构、端盖密封结构、支架铰接调节结构，都能为同类产品的结构优化提供实际参考，尤其是紧凑化的灯体散热结构设计，平衡了防爆外壳的强度要求与LED光源的散热需求，避免了为追求散热效果增大灯体体积的设计误区，适合在各类需要防爆照明的工业场景中作为终端照明设备使用。
