防爆超低轮廓长条形LED工业照明灯具结构

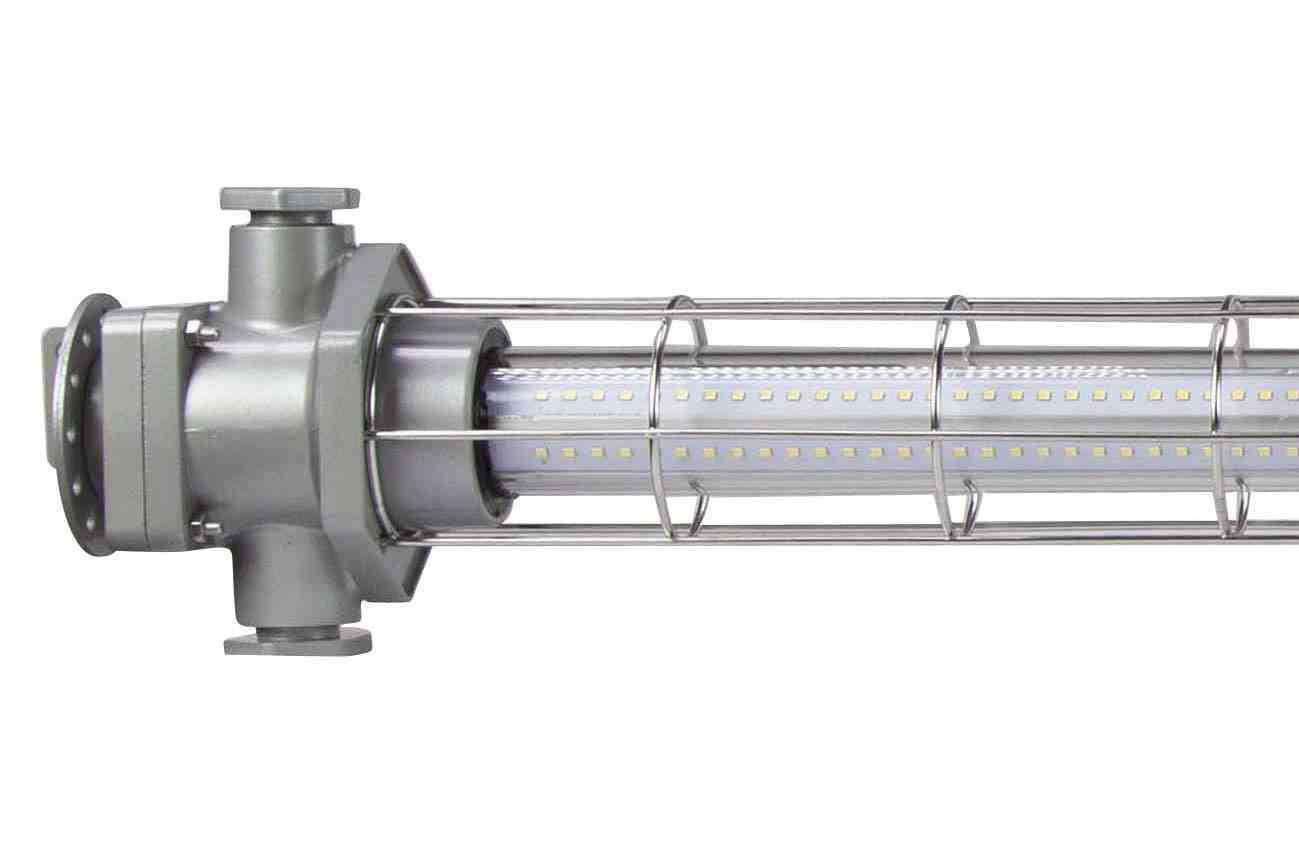

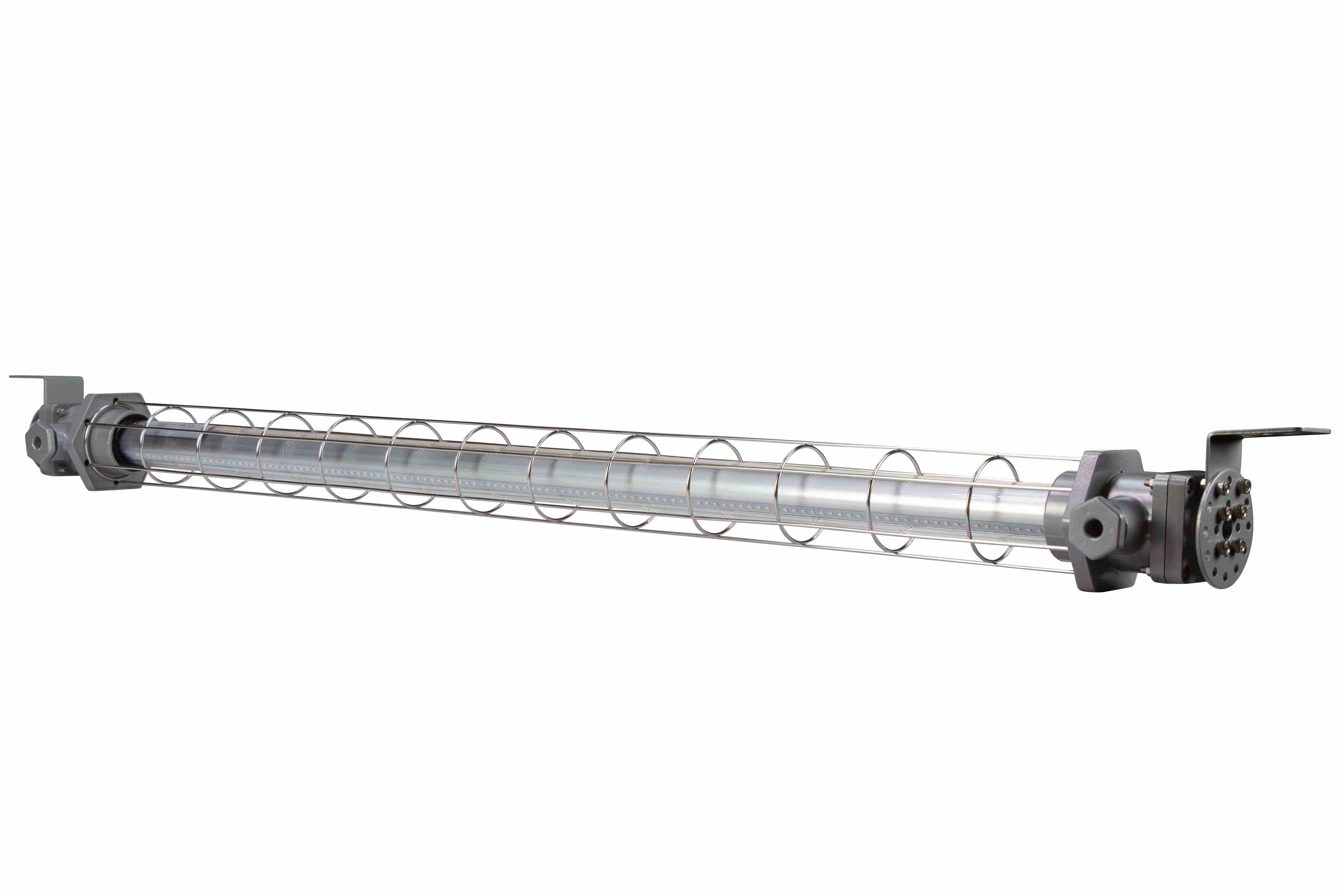

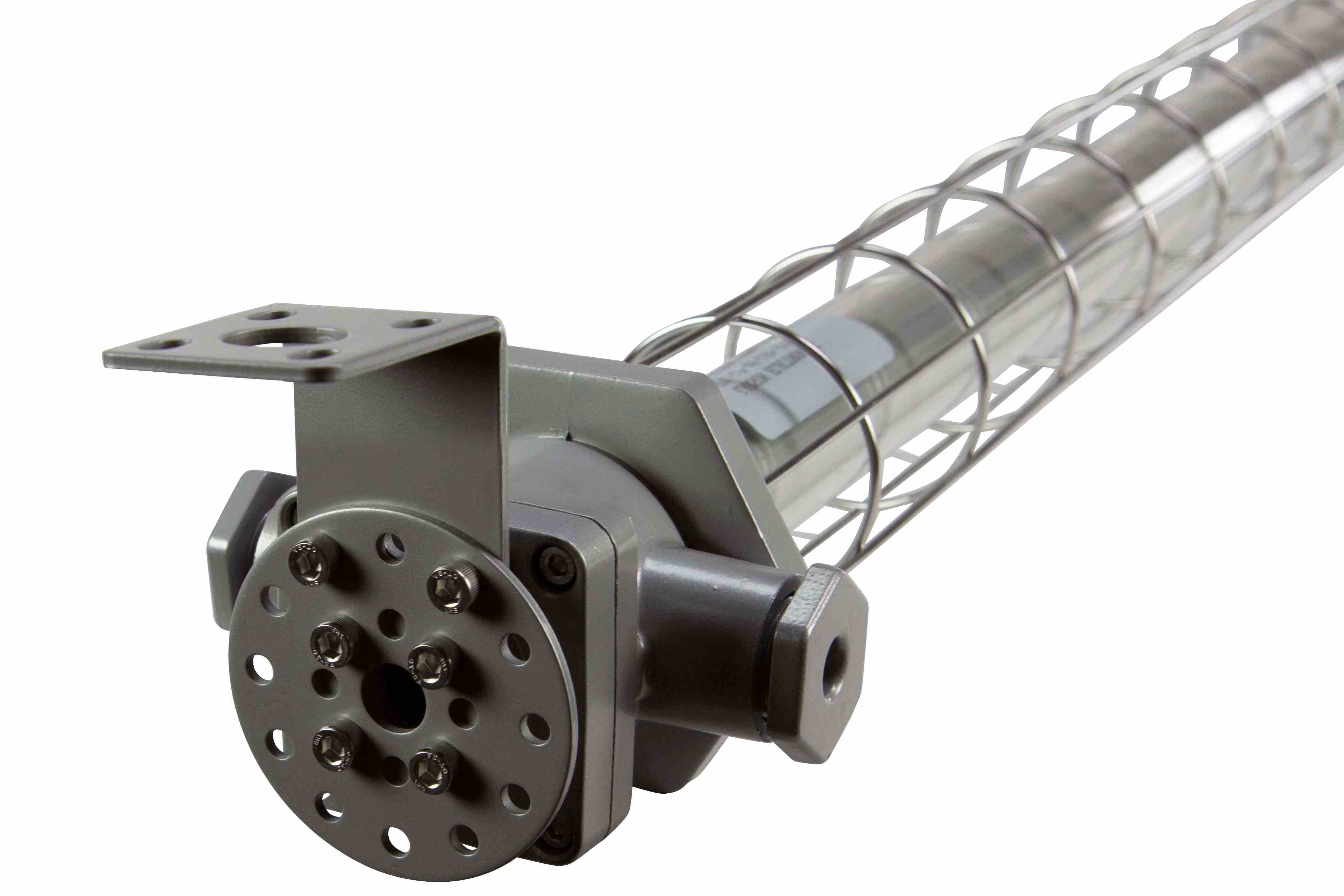

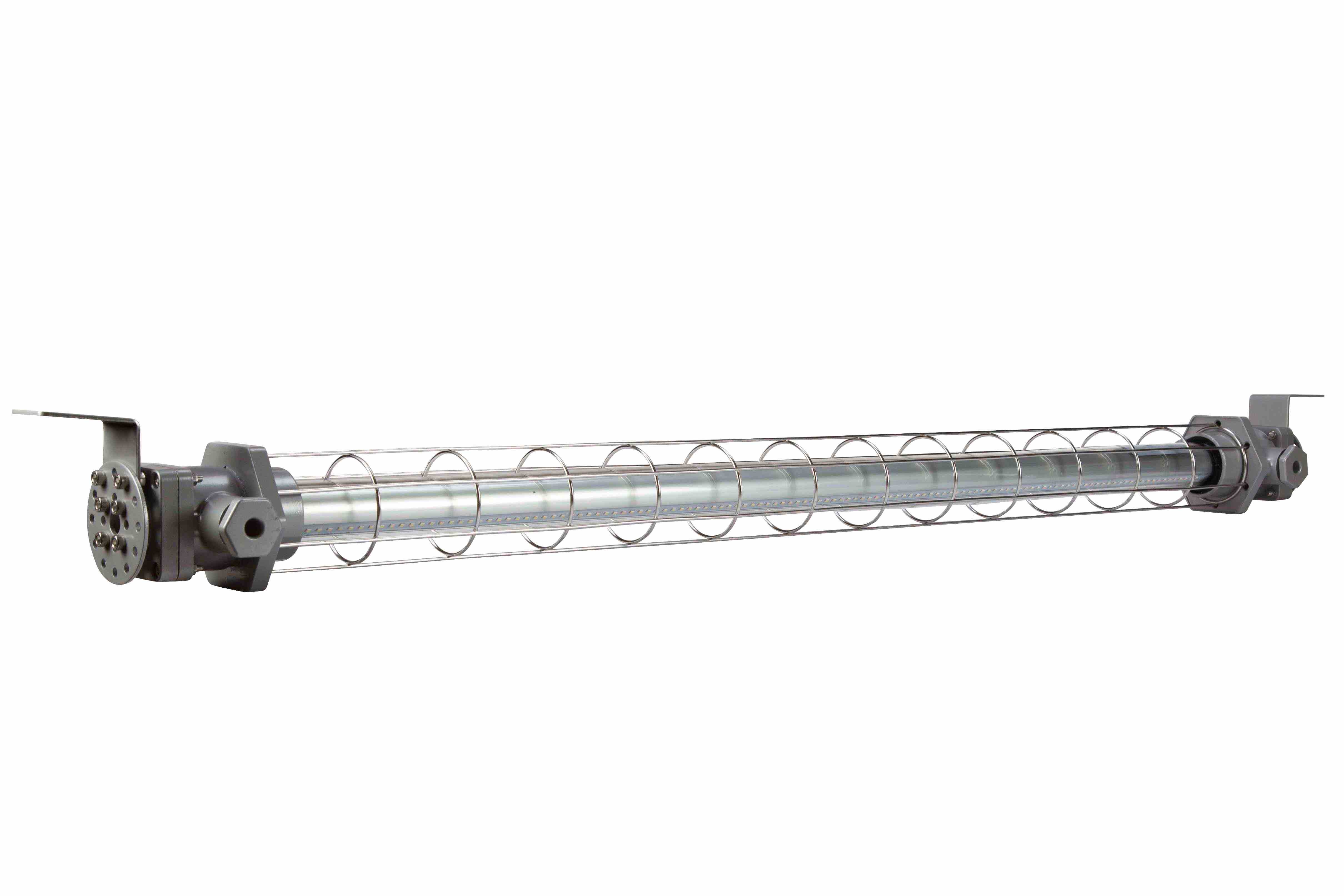

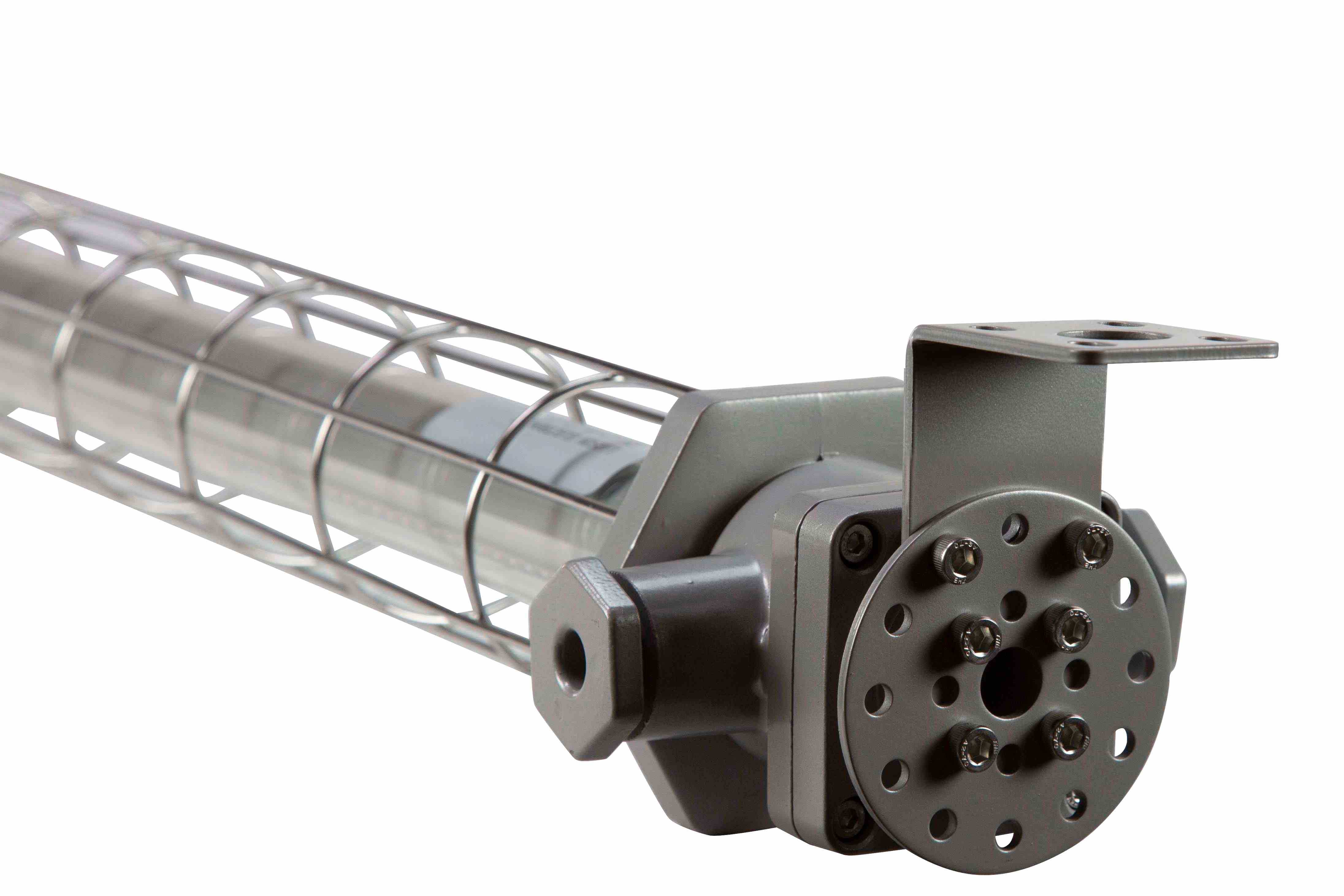

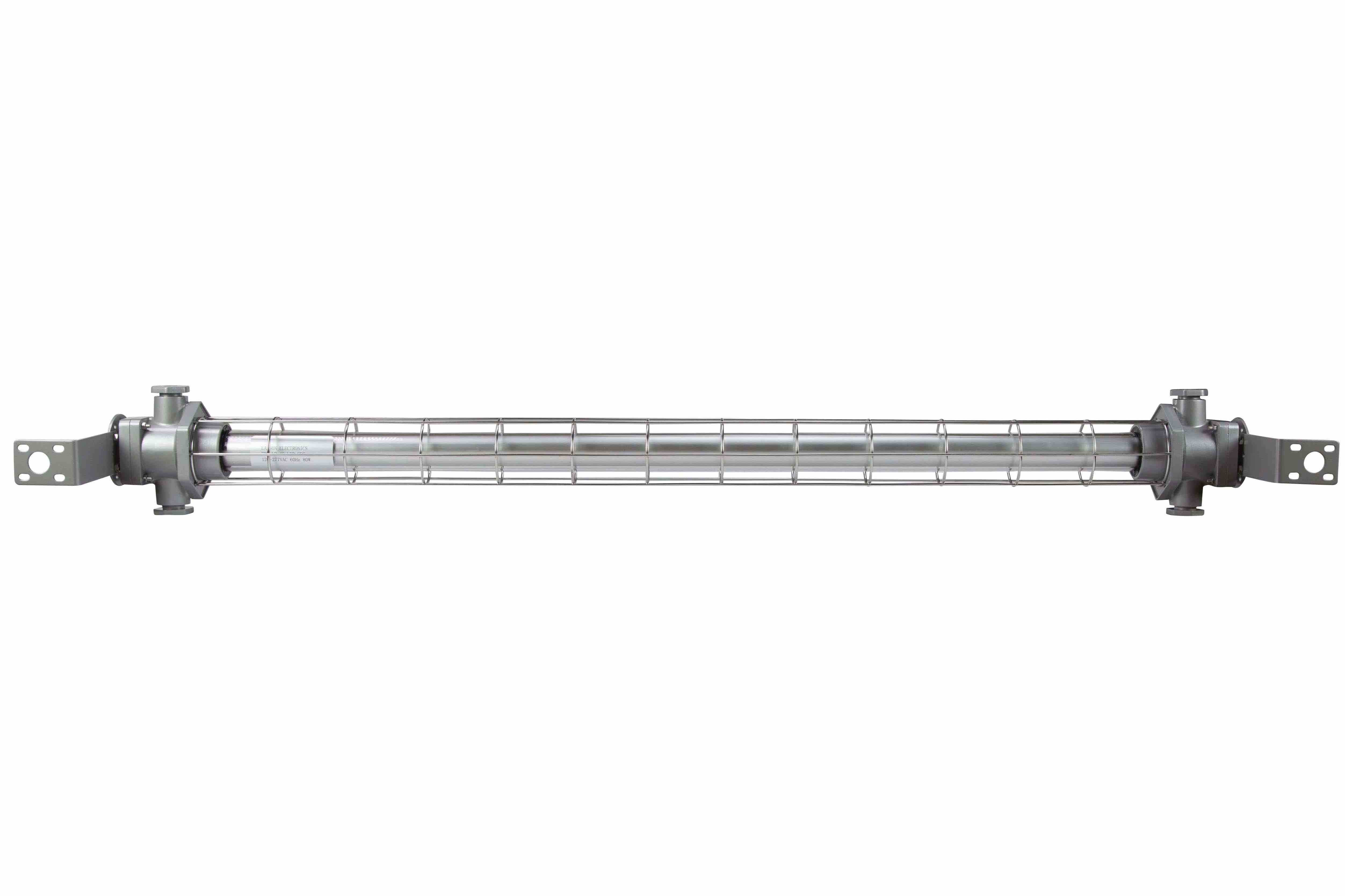

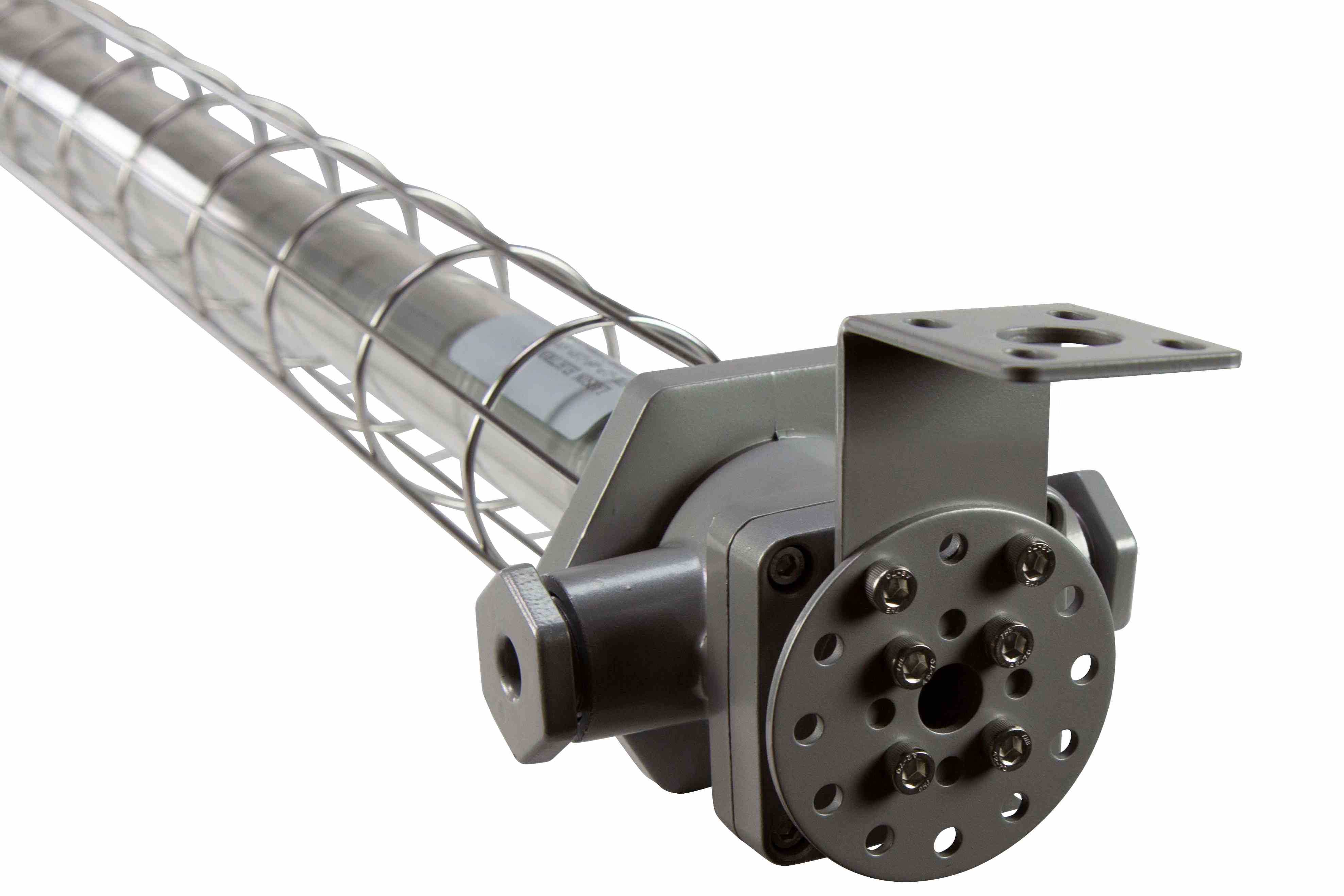

　　这款防爆LED灯具的设计核心围绕易燃易爆危险场景的照明需求展开，针对传统老旧防爆灯具体积笨重、维护成本高、光效偏低的痛点做了定向结构优化，适配油漆喷涂车间、石油钻井平台、海上油气作业区、石化生产装置区、化学品仓储库房、水处理生产车间、食品加工防爆区域等存在易燃易爆气体或可燃性粉尘的作业场景，可直接替代同规格传统防爆灯具完成升级替换，无需大幅改动原有安装基座。灯具整体采用长条形线性结构，外部设置金属防护笼结构，可抵御作业场景内的意外碰撞冲击，避免外力直接作用于内部透光部件与发光组件；两端为压铸成型的安装端座，集成接线腔体与安装固定结构，接线端子排布在端座内部腔体，配套密封结构满足防爆防护要求，端座上预留的安装孔位可适配多种安装支架，

　　支持表面贴装、支架吊装等多种安装方式，其中表面贴装状态下灯具与安装表面几乎齐平，不会在作业空间内形成突出的磕碰隐患，适配狭窄作业通道、设备旁侧低位安装等对安装突出尺寸有严格限制的场景。发光组件采用无扩散透镜的直射式光学设计，未额外配置扩散玻璃、独立反射器等光学元件，将LED线路板直接内置在灯体腔体内，在保证光输出效率的同时压缩整体结构尺寸，两个偏置布置的LED组件可实现100°水平光束角与140°垂直光束角的光照覆盖，整灯额定光通量可达13520流明，额定功耗仅104W，光效表现远优于同功率传统防爆光源。灯体外壳采用无铜铝合金材质，表面做粉末涂层处理，兼顾耐腐性能与结构强度，特殊的散热筋结构与LED发热组件直接贴合，

　　可将工作热量快速导出到外部环境，保证光源长期工作的结温处于合理区间，整灯额定工作寿命可达60000小时，寿命周期内光衰可控制在20%以内，大幅降低危险区域的灯具维护频次，减少运维人员在防爆区域的作业时长。透光部件采用钢化硼硅酸盐玻璃管，具备优异的抗冲击与耐温变性能，玻璃管外部设置铝合金线材防护装置，可避免外力撞击导致玻璃破损，同时不影响光线的正常透出。灯具整体结构紧凑，宽度方向尺寸仅为6.89英寸，整体表面积仅为同规格四英尺双灯管防爆灯具的一半，带可调表面安装支架的总高度为4.75英寸，安装边界占用空间远小于传统同规格防爆灯具，可在空间局促的设备夹层、管道旁侧等位置完成安装。结构设计上充分考虑防爆场景的密封要求，

　　所有结合面均设置防爆密封结构，满足T6温度组别要求，取得ATEX、IECEx相关防爆认证，可在北美、欧洲、亚洲等多个地区的防爆作业场景合规使用。灯具配套的低轮廓表面安装支架可实现安装角度的微调，适配不同的照射方向需求，接线腔体预留足够的走线空间，可支持多灯串接接线，减少现场布线的工作量。
