30W防爆LED灯杆安装线性照明灯具

这款30W防爆LED线性灯具，核心面向存在易燃易爆气体、粉尘的高危工业场景设计，适配ATEX/IECEx划定的1区、2区气体危险环境与21区、22区粉尘危险环境，是石油钻机、炼油厂区、化工厂区、废水处理厂、海上作业平台、喷漆车间、飞机维修机库这类存在爆炸风险场所的室外及半开放区域照明解决方案，也可用于溶剂存储区、清洁气体处理区的固定照明布设。

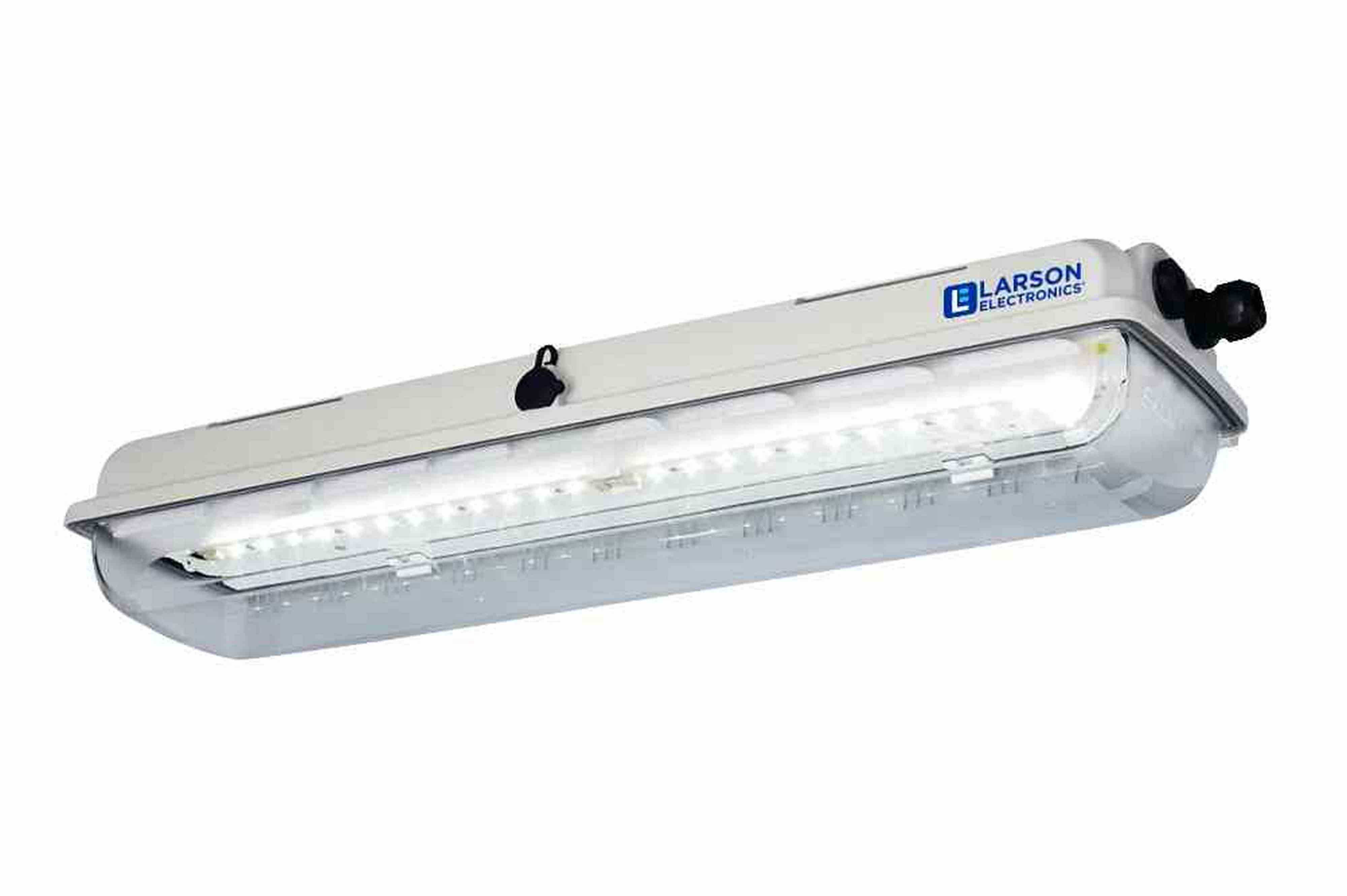

从结构设计逻辑来看，整套灯具外壳采用玻璃纤维增强聚酯材质模压成型，这种材质兼顾抗冲击强度与耐化学腐蚀性能，可长期耐受工业场景中常见的酸碱雾气、溶剂喷淋侵蚀，外壳搭配抗紫外线聚碳酸酯透光透镜，透镜与壳体之间设置泡沫密封垫圈，整体达到IP66防护等级，可完全阻挡粉尘侵入，同时承受高压水柱直接喷射，满足户外露天安装的全天候使用要求。灯具内部设置联锁保护结构，在维护阶段开启壳体时会自动切断供电回路，避免带电开盖产生电火花触发爆炸风险，这也是防爆类照明设备的核心安全设计点。

光学与电气性能层面，灯具采用单组30W LED发光模组，在100V-250V交流、50/60Hz通用供电区间内可稳定工作，泛光配光模式下可输出3700流明的光通量，显色指数CRI达到75，色温设定为5700K的冷白光，适配工业场景高照度、高辨识度的照明需求。相较于传统的金卤灯、高压钠灯防爆灯具，这款LED光源无灯丝或玻璃泡壳结构，不存在灯泡碎裂、有害物质泄漏的风险，点亮无预热延时，可频繁循环开关而不缩短光源寿命，运行时表面温度远低于传统气体放电灯，T6温度组别限定下灯具表面最高温度不超过85℃，可适配-40℃至+55℃的极端环境温度区间，标称使用寿命可达50000小时以上，大幅降低高危区域的灯具维护频次与作业风险。

安装适配性设计上，灯具配套滑套式灯杆安装支架，可直接套接在路灯型灯杆或喇叭形杆体顶端，通过侧面紧固螺钉完成锁固定位，除标准灯杆安装外，也可适配天花板吸顶、吊索吊装、链式悬挂、角支架侧装等多种安装方式，满足不同厂区的布设需求。电气接口方面，灯具侧面设置两个M25×1.5规格的电缆进线器，配套两个同规格的塑料/聚酰胺材质电缆密封堵头，可完成L1、L2、L、N、PE多回路电气连接，接线腔与光源腔、驱动腔之间设置密封隔离结构，避免外部易燃易爆介质侵入带电核心区域，安装或重新接线时必须先完成联锁解锁操作，从结构上规避违规带电作业的安全隐患。

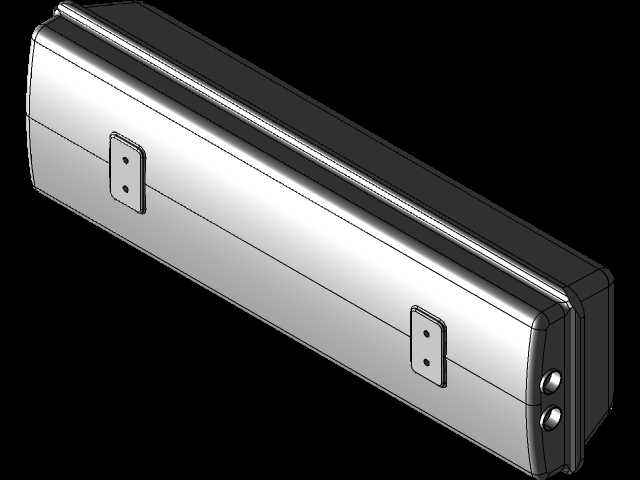

从三维建模的结构还原角度来看，建模时需重点关注外壳的分型面位置、透镜的密封槽结构、安装支架的滑套调节行程、电缆进线器的螺纹规格与密封结构，同时要还原灯具表面的散热筋结构、端部接线腔的开盖结构、安装挂点的吊环位置，确保模型可直接用于安装干涉校验、厂区照明布设仿真、防爆设备选型匹配等工程场景，建模时需严格把控各安装接口的尺寸公差，尤其是灯杆滑套的内径尺寸、安装孔位的中心距，确保与实际安装边界完全匹配，避免现场安装时出现适配问题。
