防爆双管应急荧光灯结构设计

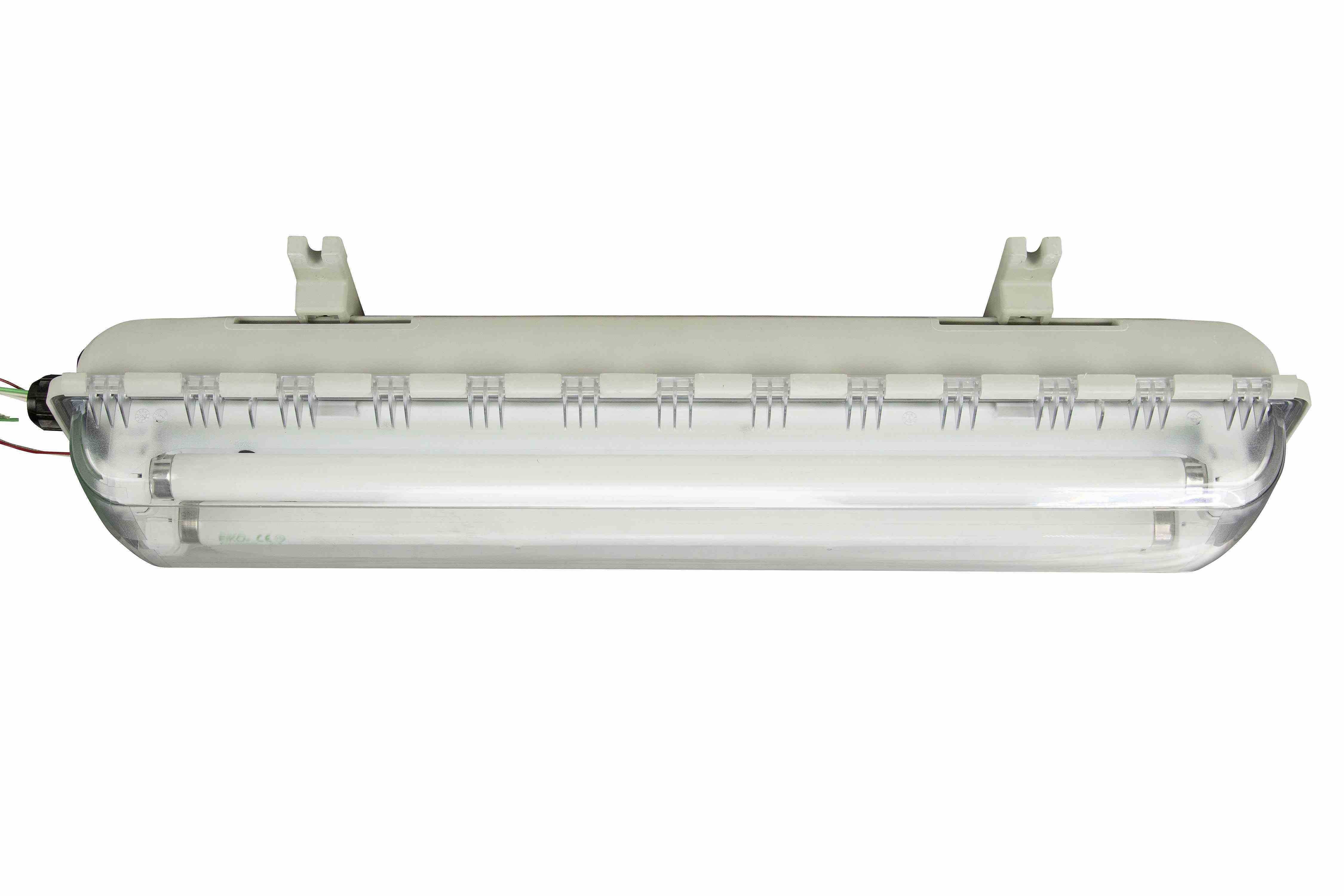

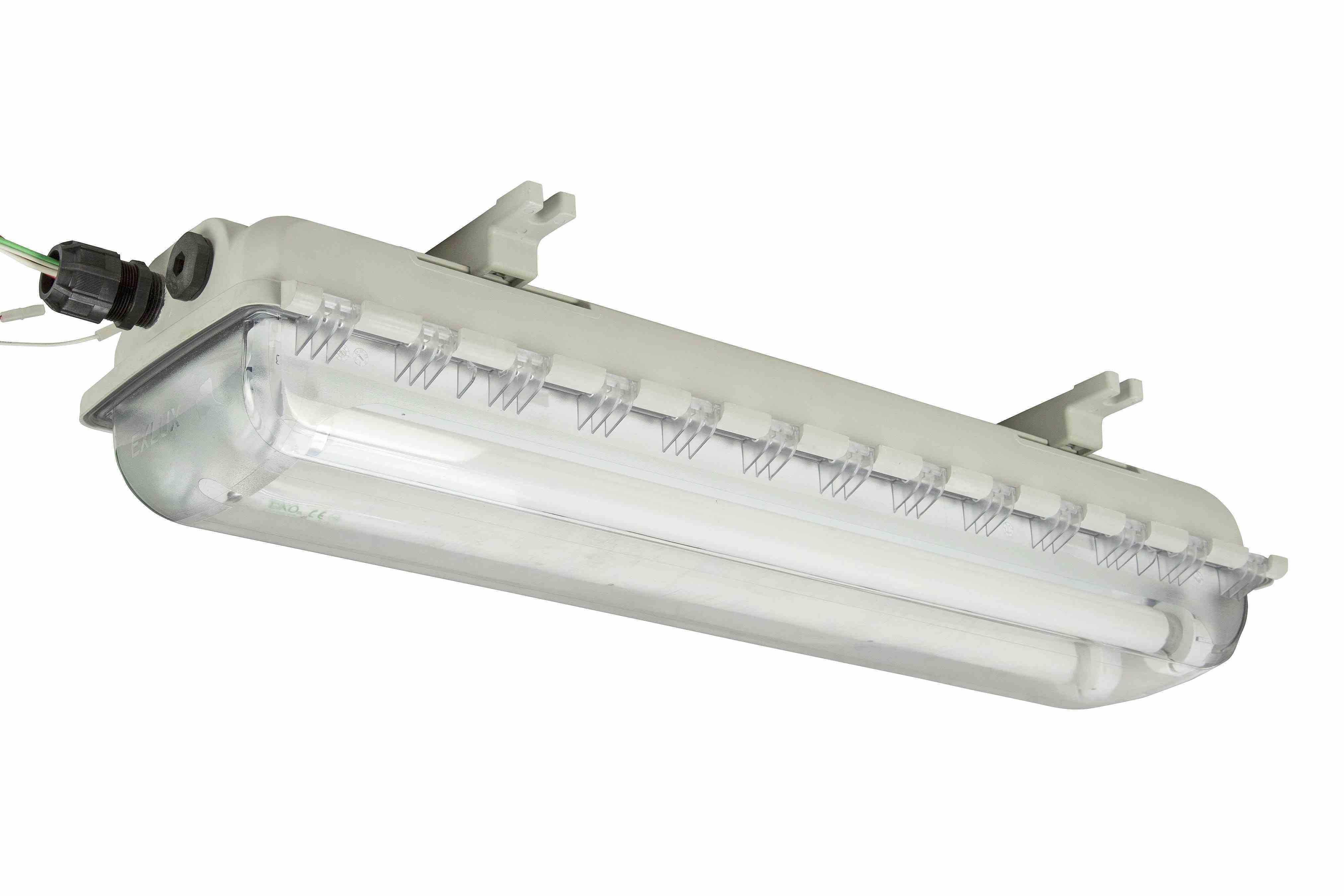

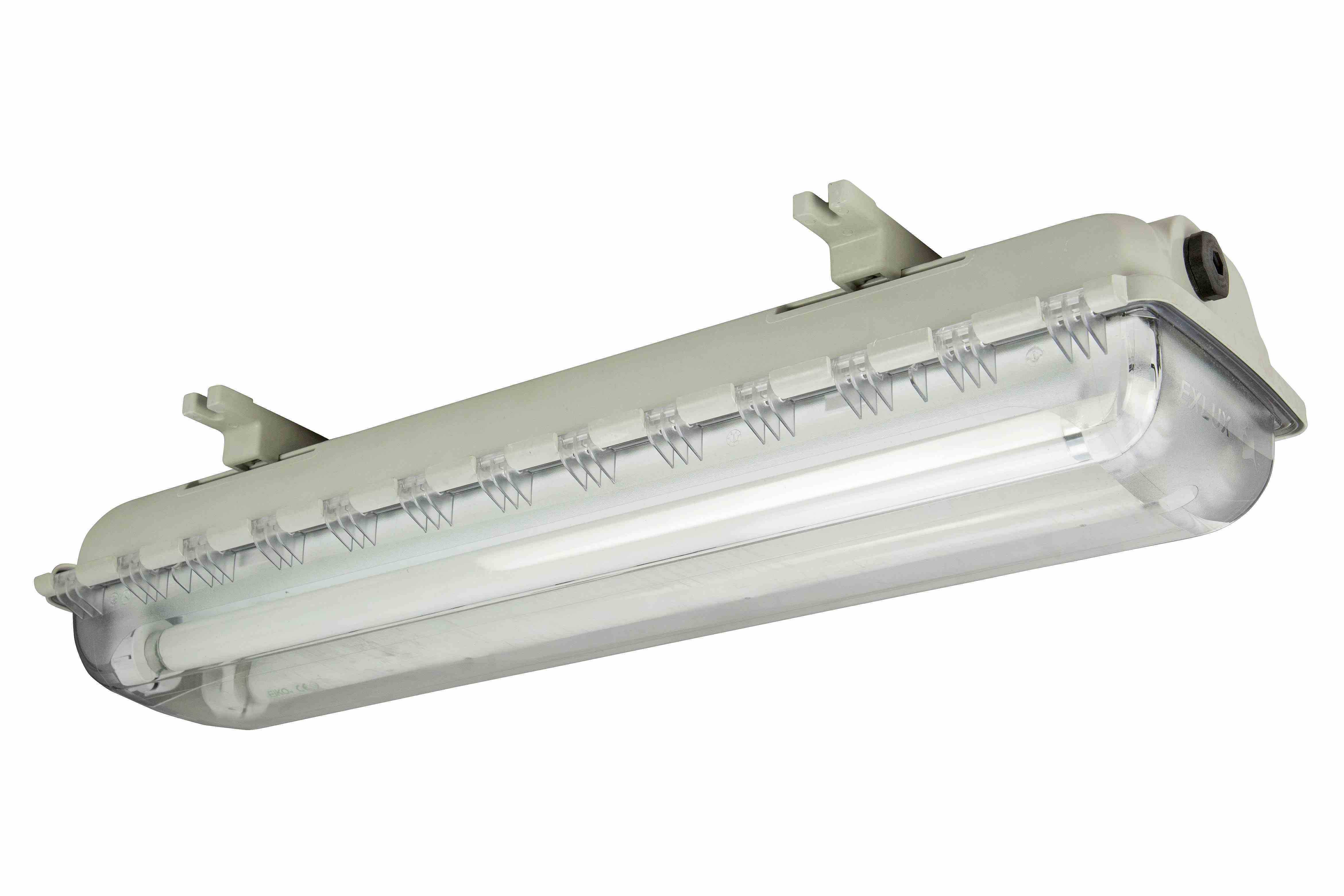

这款防爆应急荧光灯的三维结构，完全围绕1区、2区及21区、22区危险作业场景的照明需求搭建，核心适配潮湿、高盐雾的海洋作业环境，比如海上钻井平台甲板照明、沿海化工仓储区通道照明、船舶机舱应急点位照明这类对防护等级、防爆性能有硬性要求的场景。从结构设计逻辑来看，整体外壳采用玻璃纤维加固聚酯材质，这种材质选型首先兼顾了抗冲击性能与耐腐蚀属性，避免海洋盐雾、化工区域腐蚀性气体长期侵蚀造成的壳体开裂、密封失效问题。灯罩部分选用抗冲击聚碳酸酯材质，通过耐腐蚀塑料插销与外壳实现固定连接，配合灌入式密封垫片，能形成完整的密封腔体，阻止滴水、腐蚀性水汽侵入灯具内部，满足对应危险区域的防护要求。

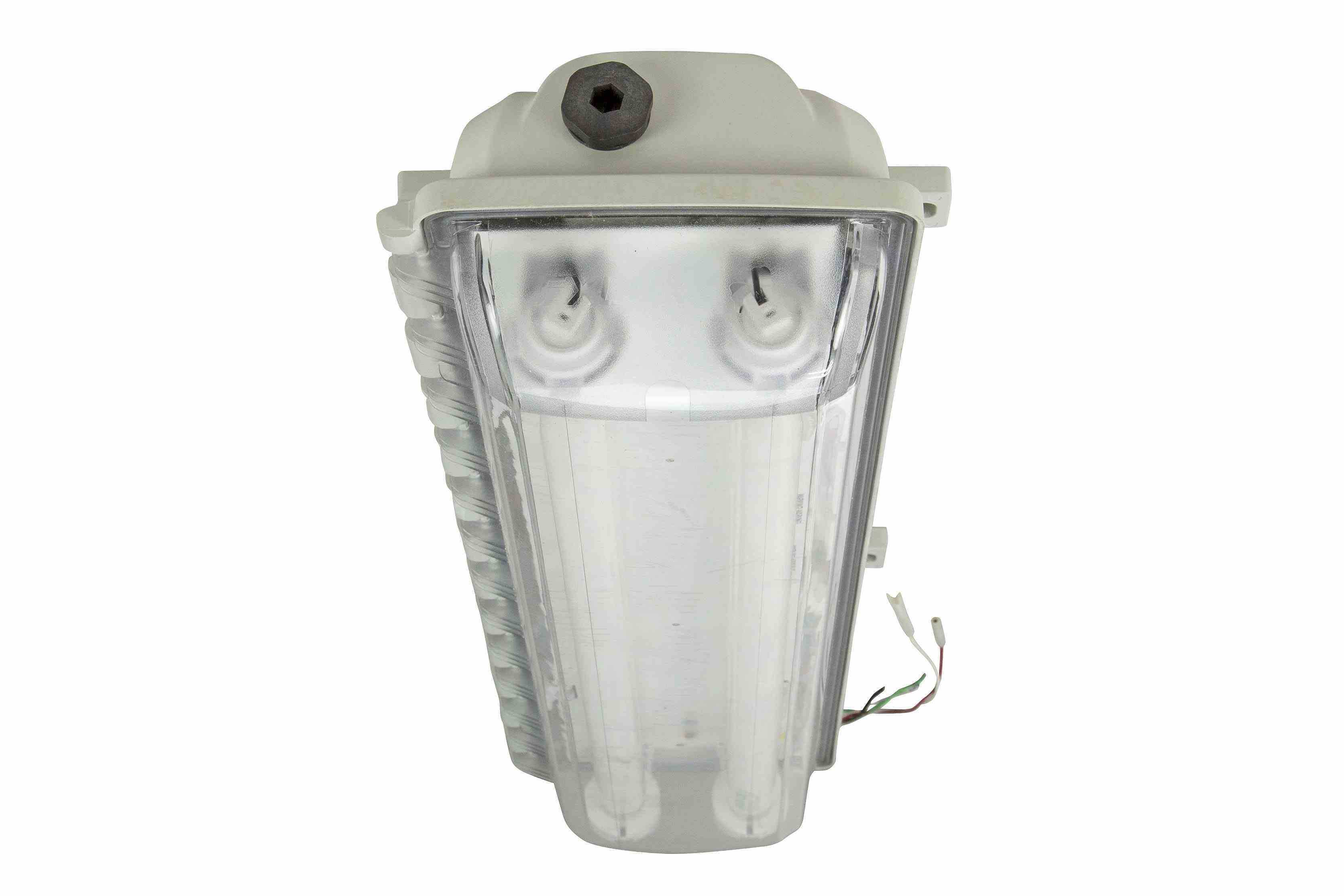

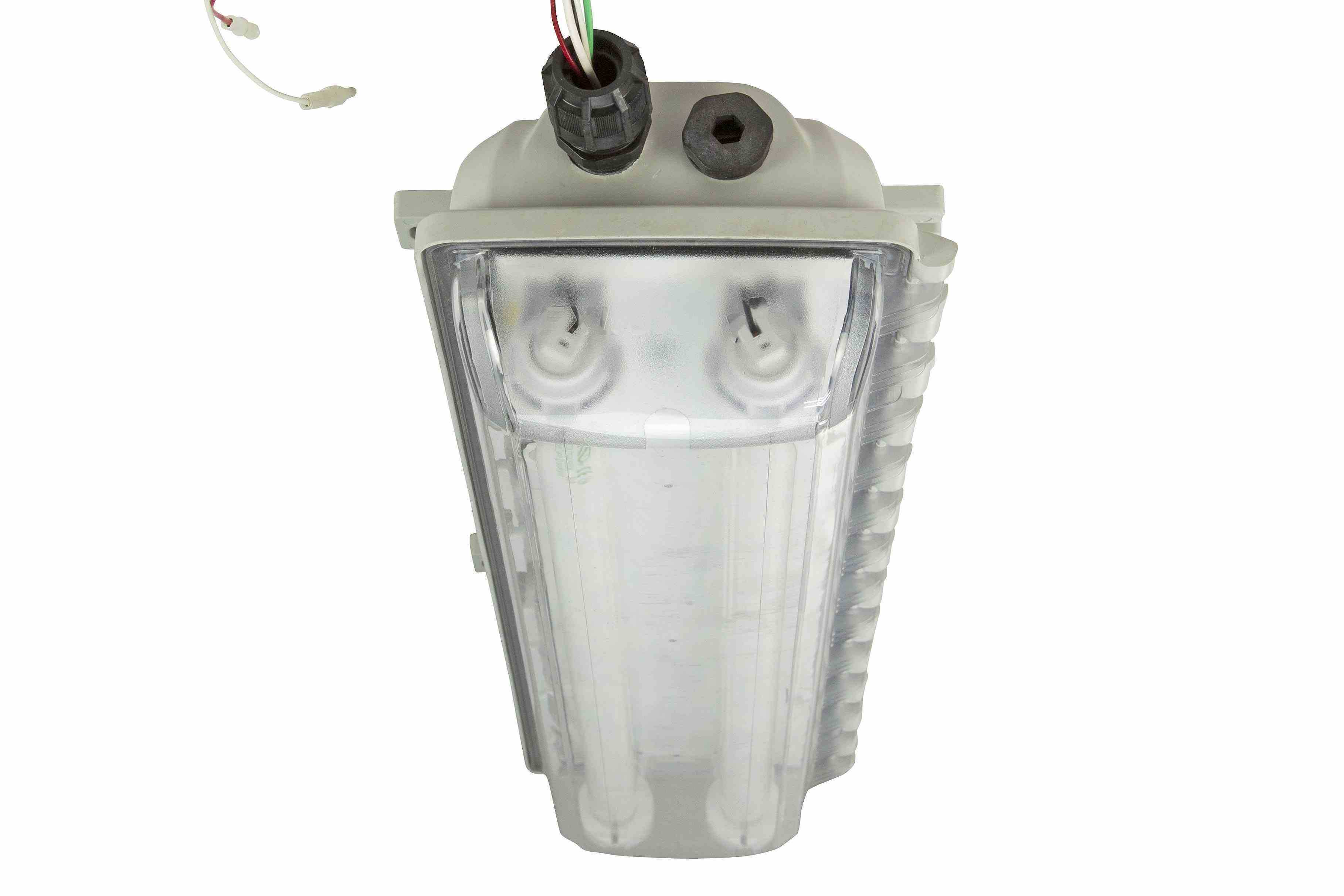

灯具采用双管荧光灯配置，内置备用电池单元，在主供电回路断电的工况下，可自动切换至应急供电模式，单组满电状态下可支持单灯900流明亮度持续运行3小时，完全覆盖危险区域应急疏散、故障排查的短时照明需求。供电恢复后，内置的充电回路会自动为备用电池补电，无需人工手动操作切换。灯具侧面预留的接线端口采用防爆密封结构，线缆接入后可通过锁紧螺母实现线缆与壳体之间的密封固定，避免外部易燃易爆气体通过接线缝隙进入腔体内部。

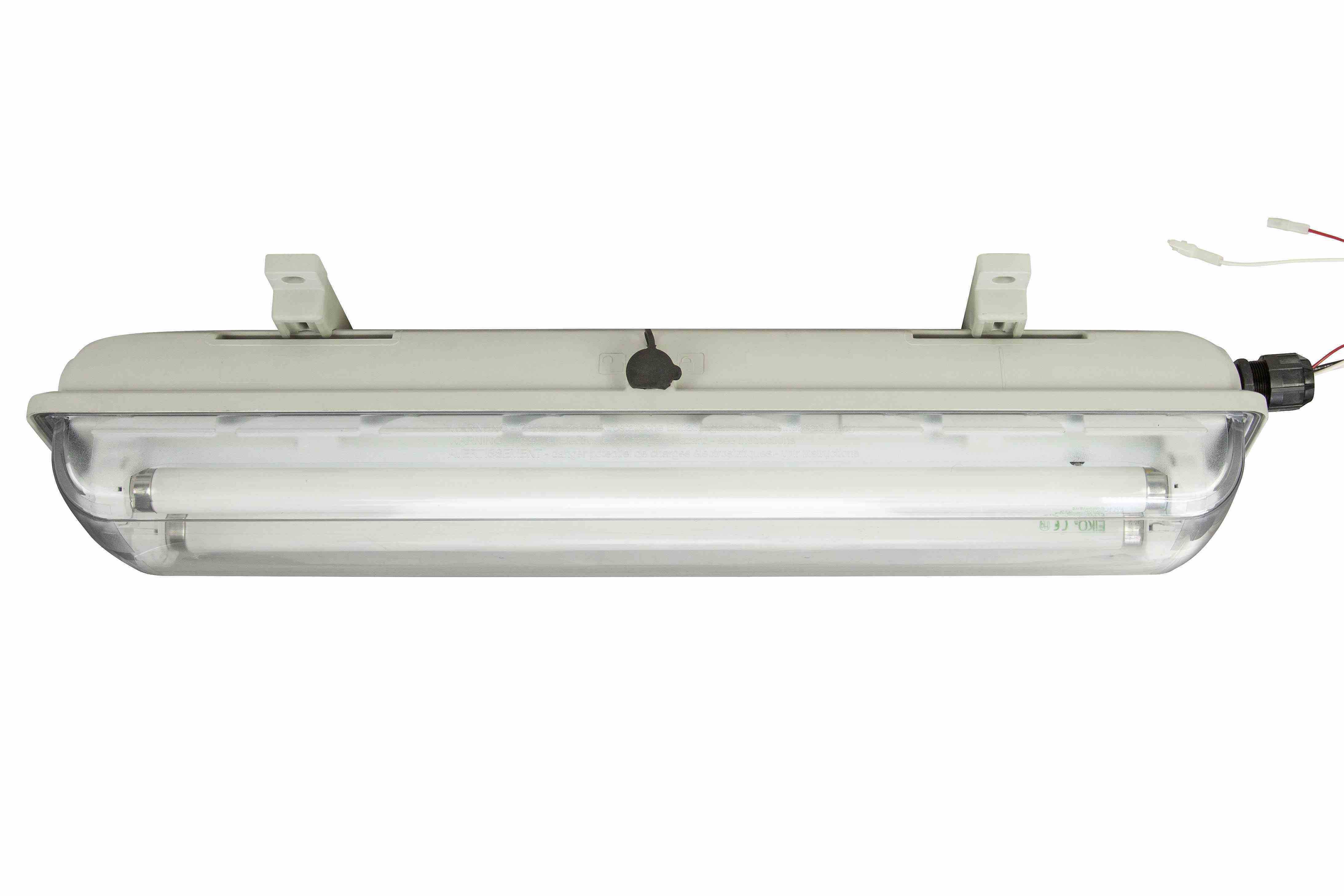

安装结构设计上，灯具背部集成了两组法式铝制安装支架，支架自带减震缓冲结构，既可以通过支架上的安装孔直接固定在墙面、设备表面等平面基体上，也可以利用灯具两侧突出的通孔接头，搭配吊装配件悬挂在刚性管道、厂房天花板下方，适配不同现场的安装条件。每个安装点位配套两个1/2规格的接线接口，可满足多回路接线、跨接布线的现场需求。灯具表面设置的开关支腿，可在不拆开灯具外壳、不破坏整体密封结构的前提下，直接操作灯具的开关，切换应急模式或正常照明模式，大幅降低现场运维的操作难度。

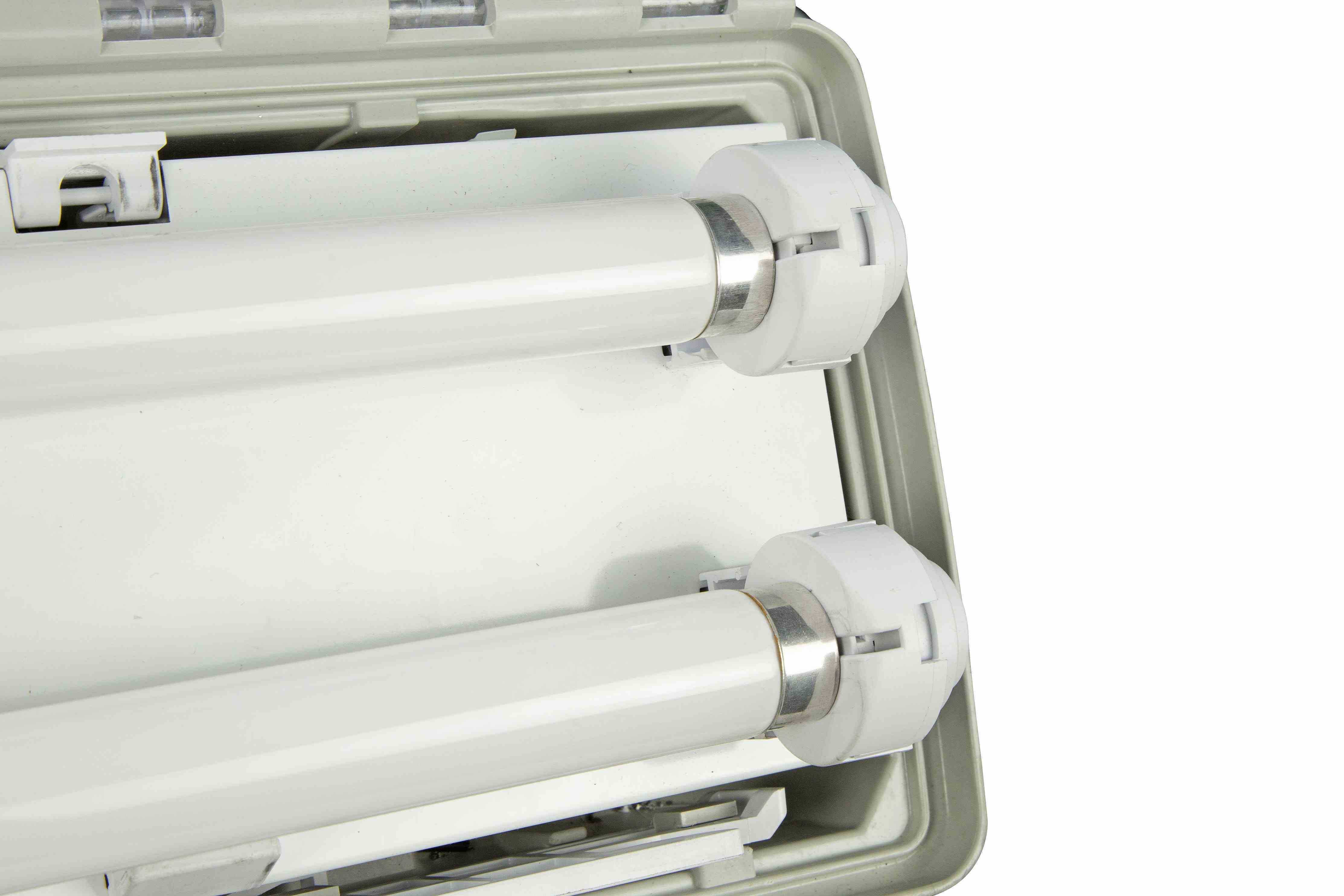

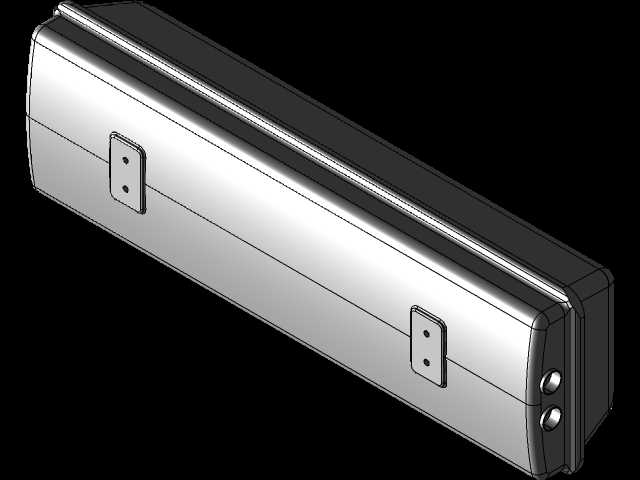

从建模的尺寸边界来看，整体为长条形一体化结构，长度适配双管荧光灯的排布需求，壳体宽度控制在紧凑范围内，不会在狭窄的通道、设备间隙中占用过多安装空间，壳体边角全部做圆弧过渡处理，避免应力集中造成的壳体破损，同时也减少安装过程中磕碰划伤的风险。内部腔体的空间排布经过优化，荧光灯管、应急镇流器、备用电池单元、接线端子全部有序排布在腔体内，预留了足够的电气安全间隙，避免元器件之间相互干扰，也方便后期运维时的元器件更换操作。锁紧结构的设计充分考虑了长期使用的可靠性，插销锁紧后可提供足够的压紧力，保证密封垫片长期处于合理的压缩量范围内，不会因为温度变化、设备振动出现密封失效的问题。
