36W防爆荧光应急线性照明灯具结构

这款36W双管荧光应急线性灯具，核心定位是易燃易爆危险环境下的持续照明供给，适配ATEX/IECEx划定的1区、2区以及21区、22区爆炸危险场景，从化工生产车间的反应釜周边管廊、炼油厂的露天装置区，到海上钻井平台的舱室通道、溶剂存储仓库的作业面，甚至飞机维修机库的喷涂作业区、废水处理厂的曝气池周边，都能覆盖常规照明加断电应急的双重需求，解决危险区域断电后人员疏散、应急操作的照明缺失问题。

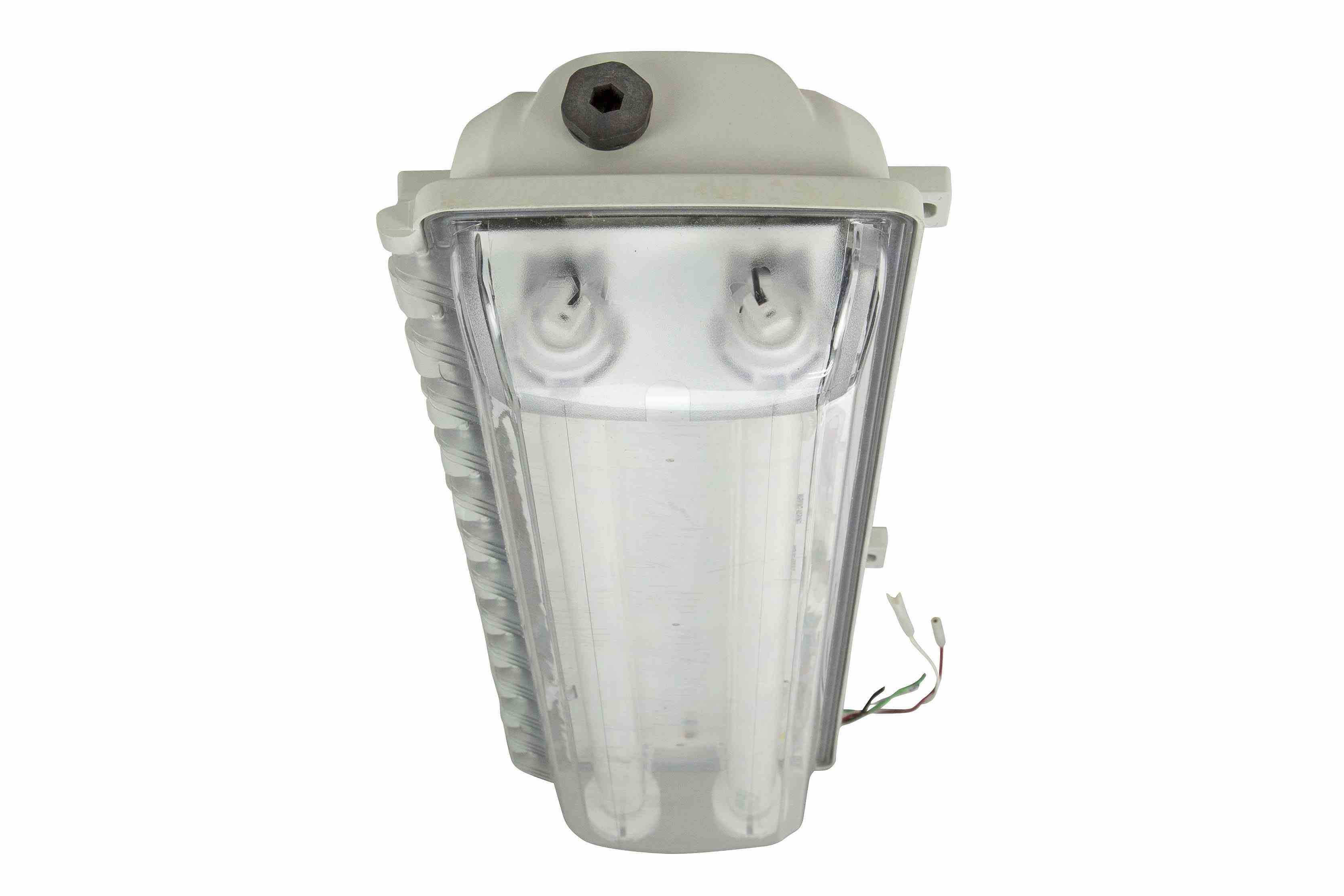

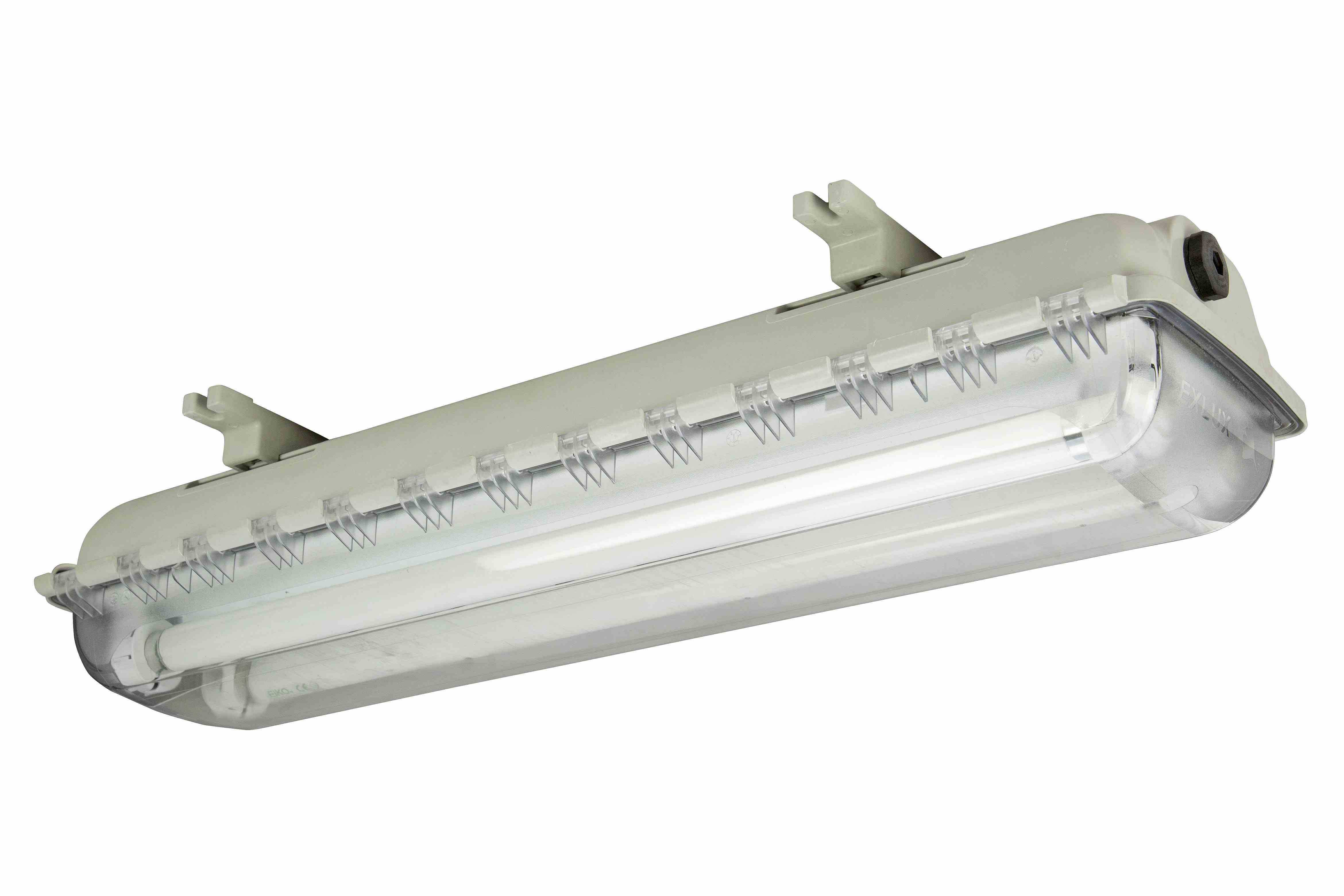

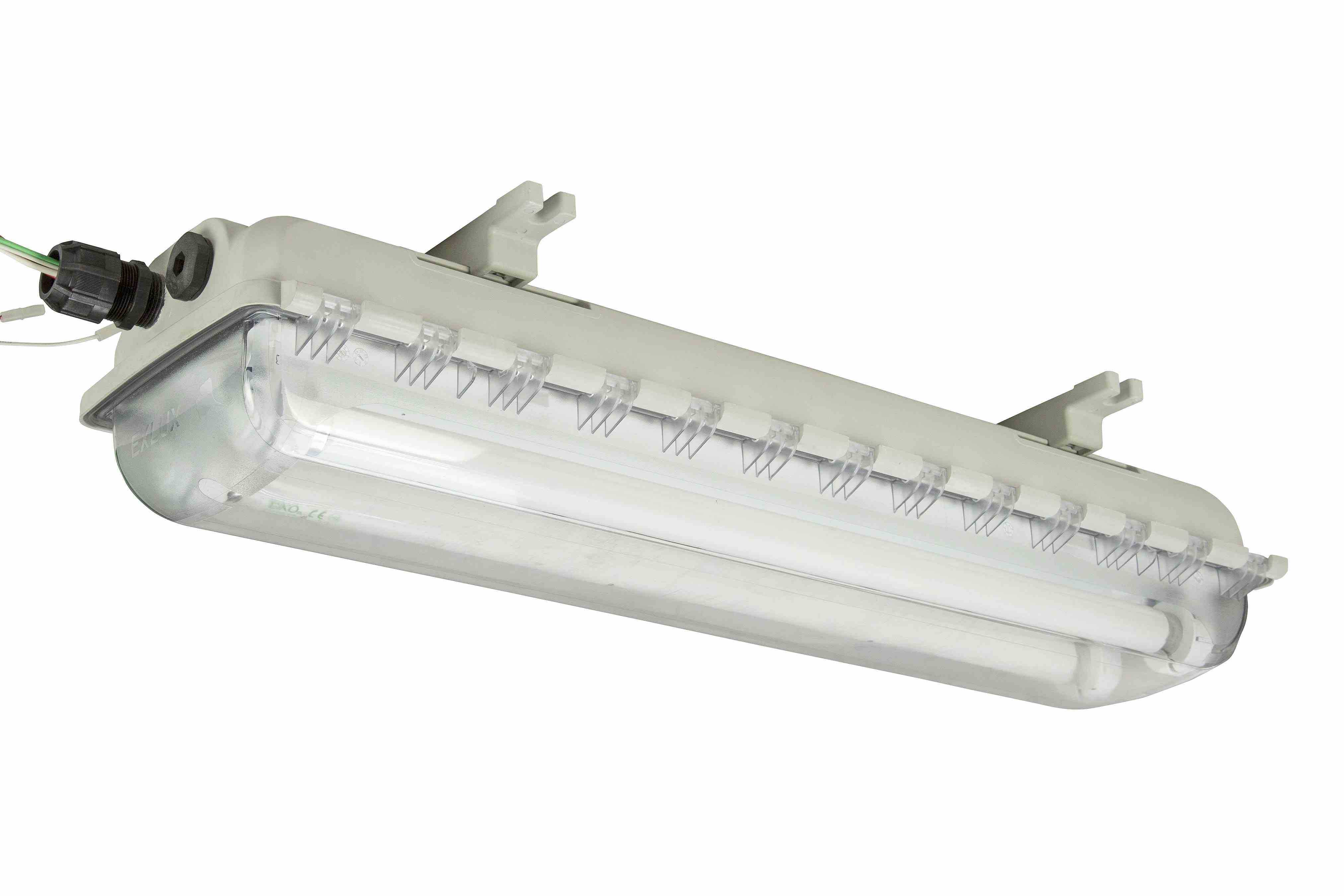

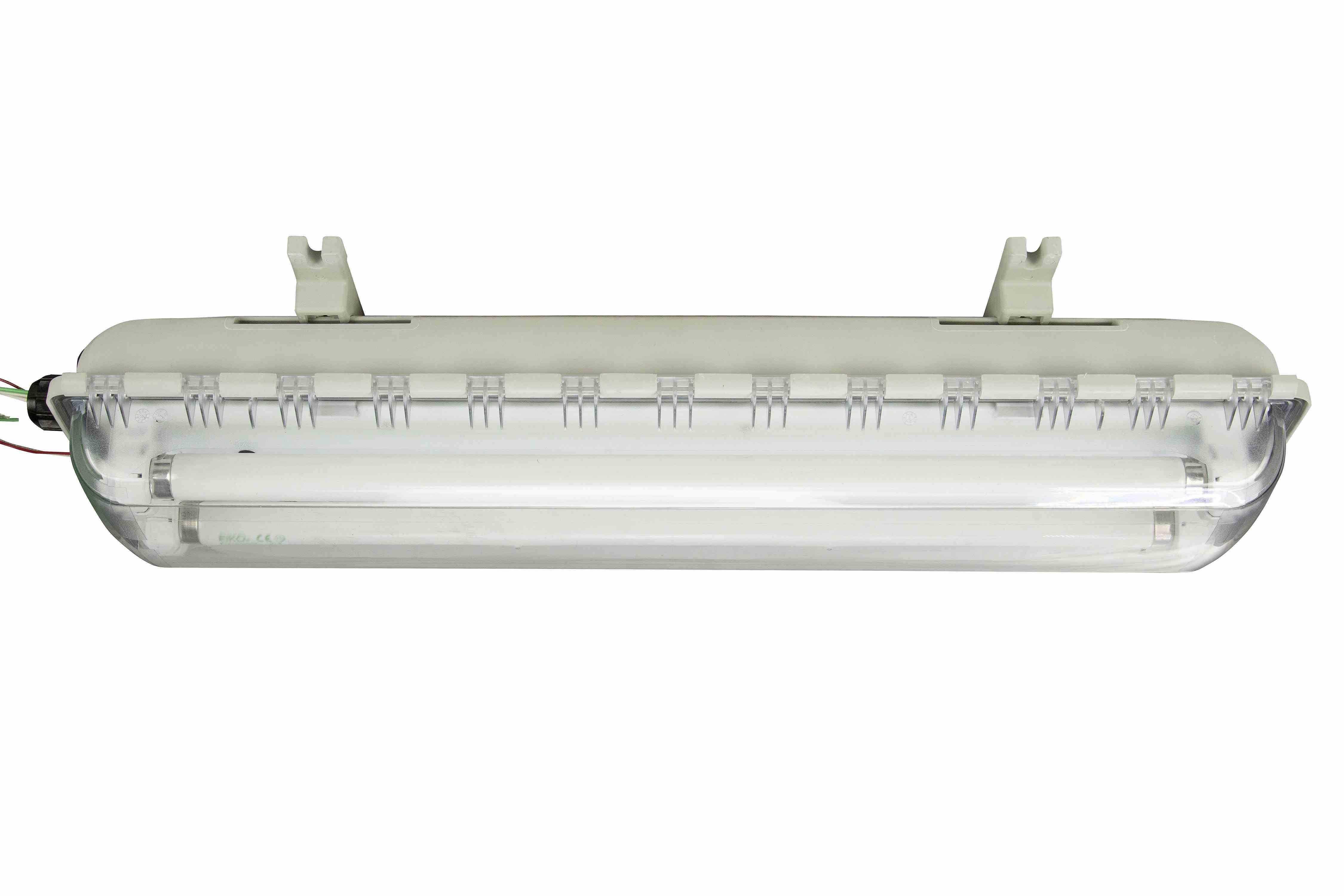

从结构设计逻辑来看，整套灯具的壳体采用玻璃纤维增强聚酯材质模压成型，这种材质的选择首先兼顾了防爆场景的抗冲击、耐腐蚀需求，同时相比金属壳体具备更优的绝缘性能，避免危险区域的静电积聚风险；透光罩采用抗紫外线聚碳酸酯材质，配套泡沫密封圈实现壳体与罩体的密封贴合，整体达到IP66的防护等级，可直接承受室外露天的雨水冲刷、粉尘冲刷，甚至短时的高压水冲洗，适配-25℃到+40℃的环境温度区间，T4温度等级的设计也确保灯具表面最高温度不会引燃对应组别爆炸性混合物。

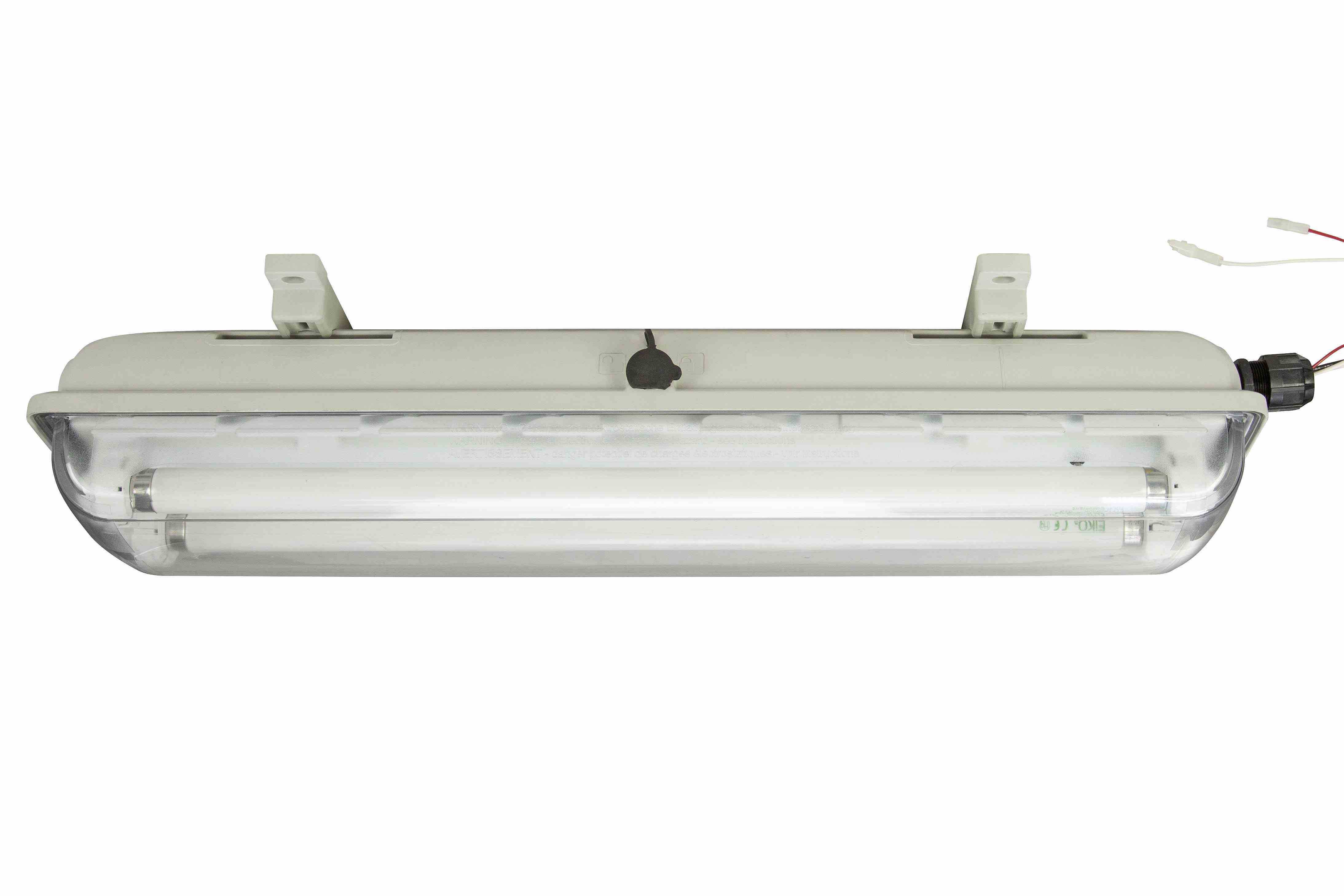

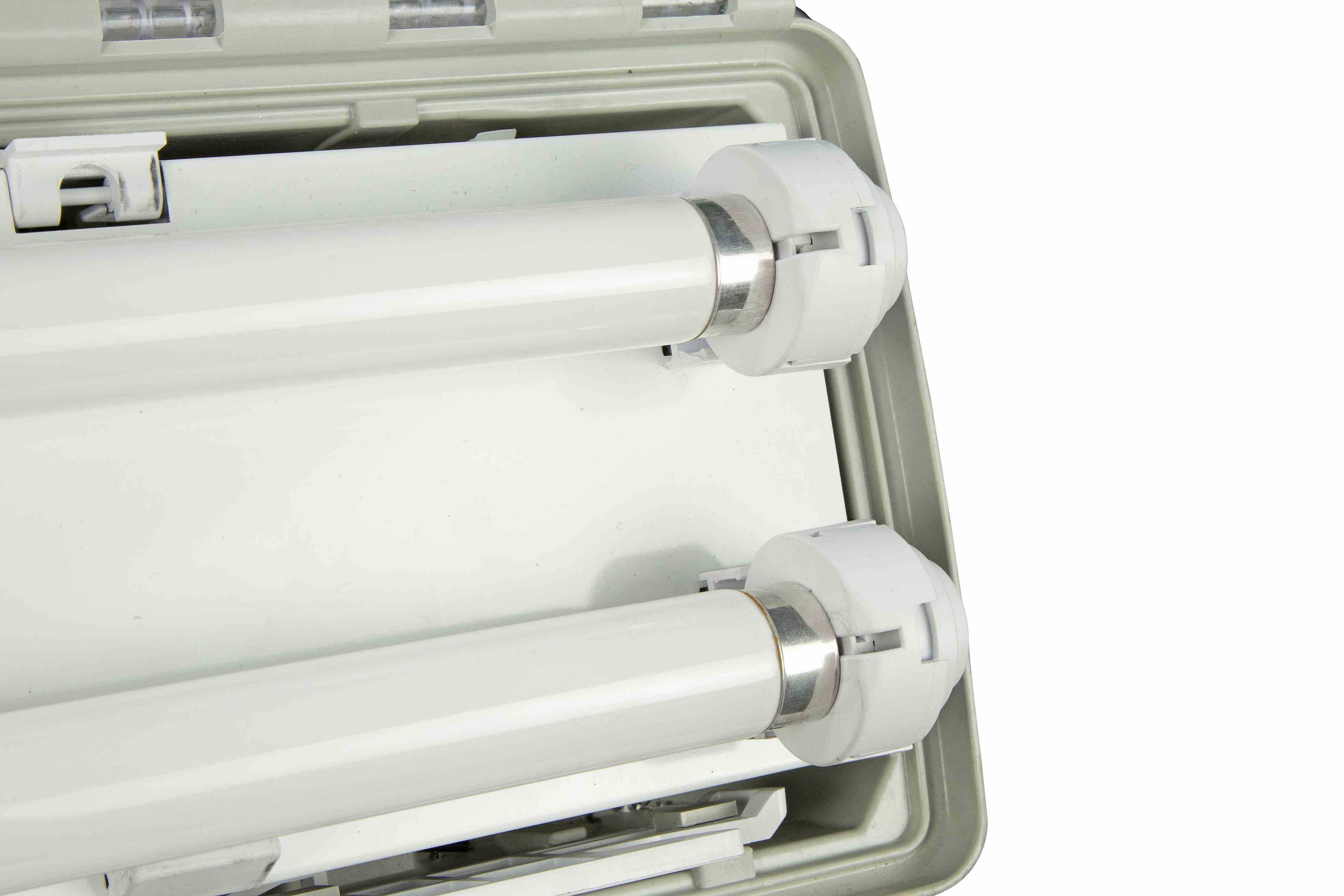

灯具的内部集成了电子镇流器、逆变器与联锁保护系统，常规供电状态下由220V/50Hz交流电驱动两根2英尺T8荧光灯管工作，输出2380流明的泛光照明，显色指数75，可选5000K、4100K、2700K三种色温适配不同作业场景的视觉需求；联锁开关的设计是防爆结构的关键细节，当透光罩被打开时，开关会自动切断镇流器与逆变器的所有电极电源，避免开盖状态下带电部件外露产生引爆风险，完全符合防爆设备的带电开盖防护要求。

应急功能模块是这款灯具的核心差异化设计，内置的电池备用模块在主电源正常时处于浮充状态，从完全耗尽到充满电约需24小时；一旦主电源切断，电子逆变器会自动切换供电回路，驱动单根灯管以1190流明的亮度持续工作3小时，满足危险区域应急疏散、故障排查的最低照明时长要求。壳体上设置的红、黄、绿三个LED状态灯，可实时反馈主电供电、电池充电、故障告警三种状态，方便运维人员快速判断设备运行情况。

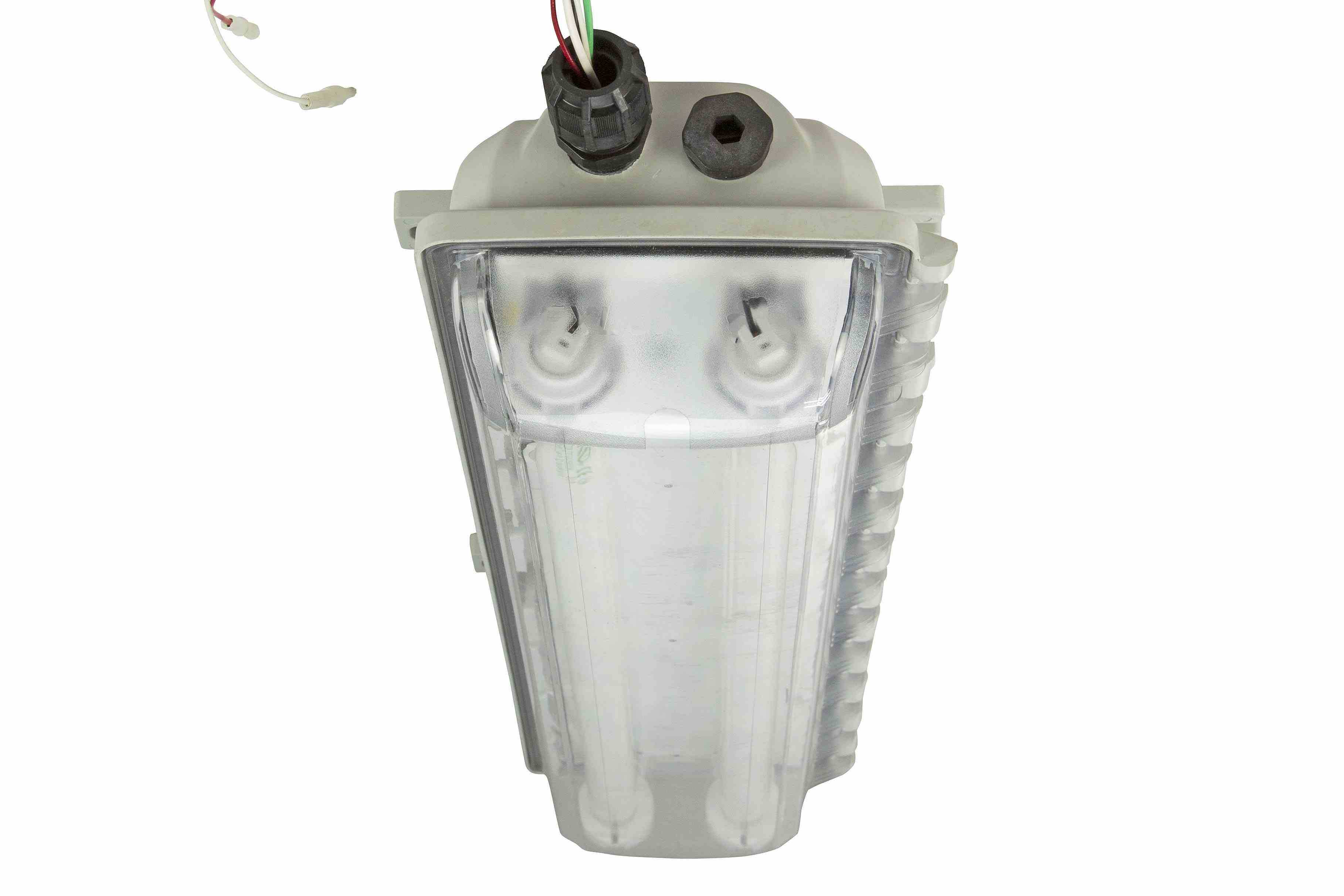

电气接口部分，灯具预留L1、L2、L、N四个接线端子与两个PE接地端子，电缆通过壳体侧面的1.5英寸M25轮毂锁头进线，配套两个M25规格的模制塑料/聚酰胺电缆密封塞，未使用的进线口可直接封堵保证密封性能。安装适配性上，灯具自带的安装支架兼容天花板吸顶、吊链悬吊、吊杆吊装、壁挂角支架安装、杆装夹式固定、立杆顶装等多种安装方式，可根据现场的管廊布局、厂房结构灵活选择固定方案，不需要额外定制复杂的转接支架。

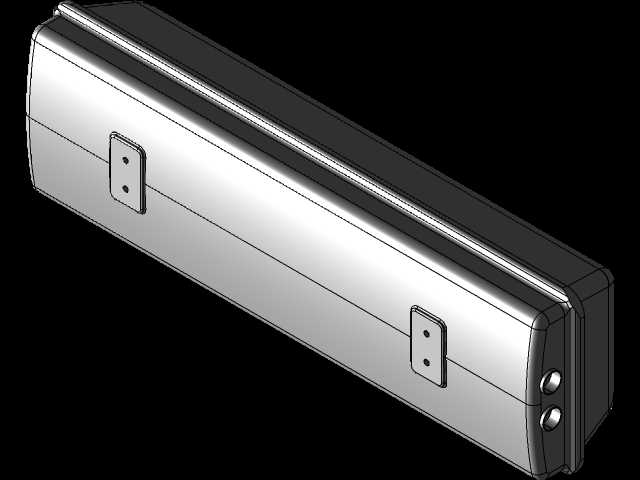

建模过程中需要重点关注几个结构边界：首先是壳体与透光罩的卡扣配合尺寸，整排卡扣的压紧量需要保证密封圈的压缩率在25%-30%区间，既保证密封性能又不会压裂聚碳酸酯罩体；其次是内部电器腔的隔离结构，镇流器、逆变器、电池组之间需要预留足够的散热间隙，避免长期工作时热量积聚影响元器件寿命；另外进线口的密封塞与电缆外径的匹配公差需要控制在±0.5mm以内，确保IP66防护等级的实现，联锁开关的触发行程需要与透光罩的开盖行程精准匹配，保证罩体开启10mm以内就完全切断内部电源，符合防爆标准的安全要求。
