双灯管风道式紫外线空气消毒装置

　　在暖通空调系统的空气消杀环节，风道内置式消毒装置的选型一直是公建项目机电设计的重点，这款双灯管UV-C消毒装置就是针对风管内部空气动态消杀需求开发的专用配套设备，主要适配矩形金属通风管道的内嵌安装场景，覆盖餐厅、医院诊室、学校教室、食品加工车间、洁净实验室等对空气微生物指标有明确要求的场所，解决传统回风段消杀设备覆盖不足、风管内部积尘带菌无法处理的痛点。

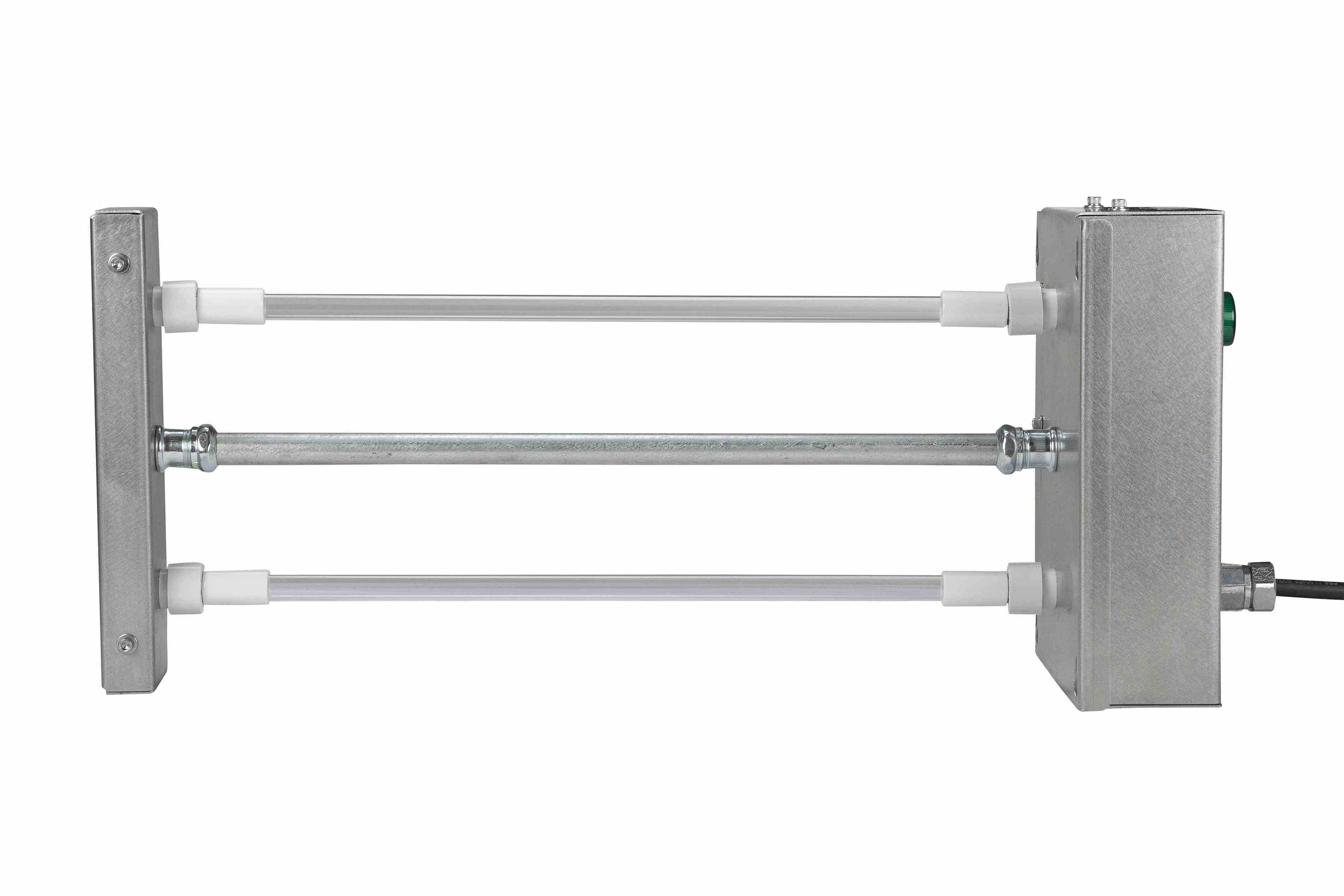

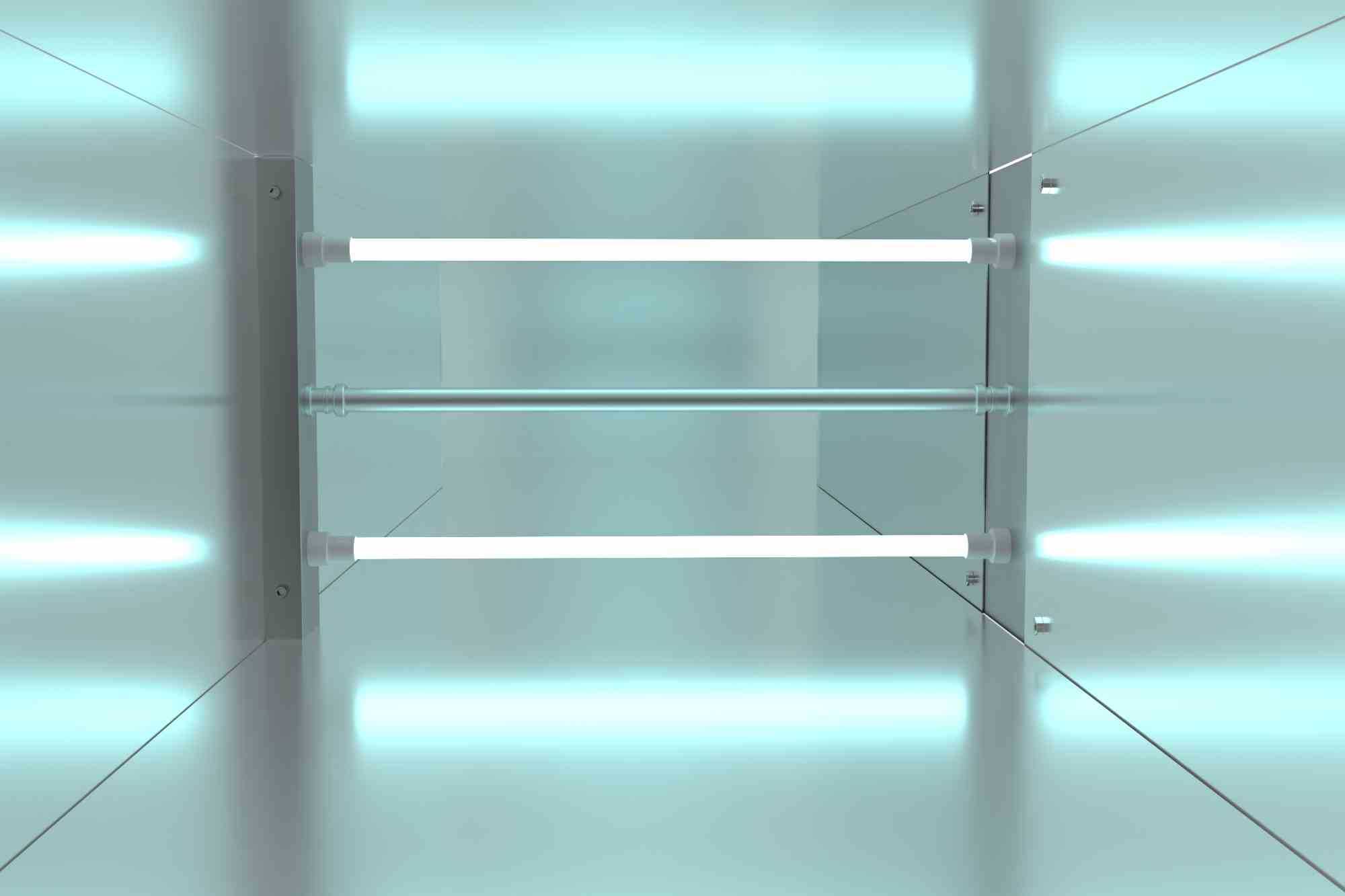

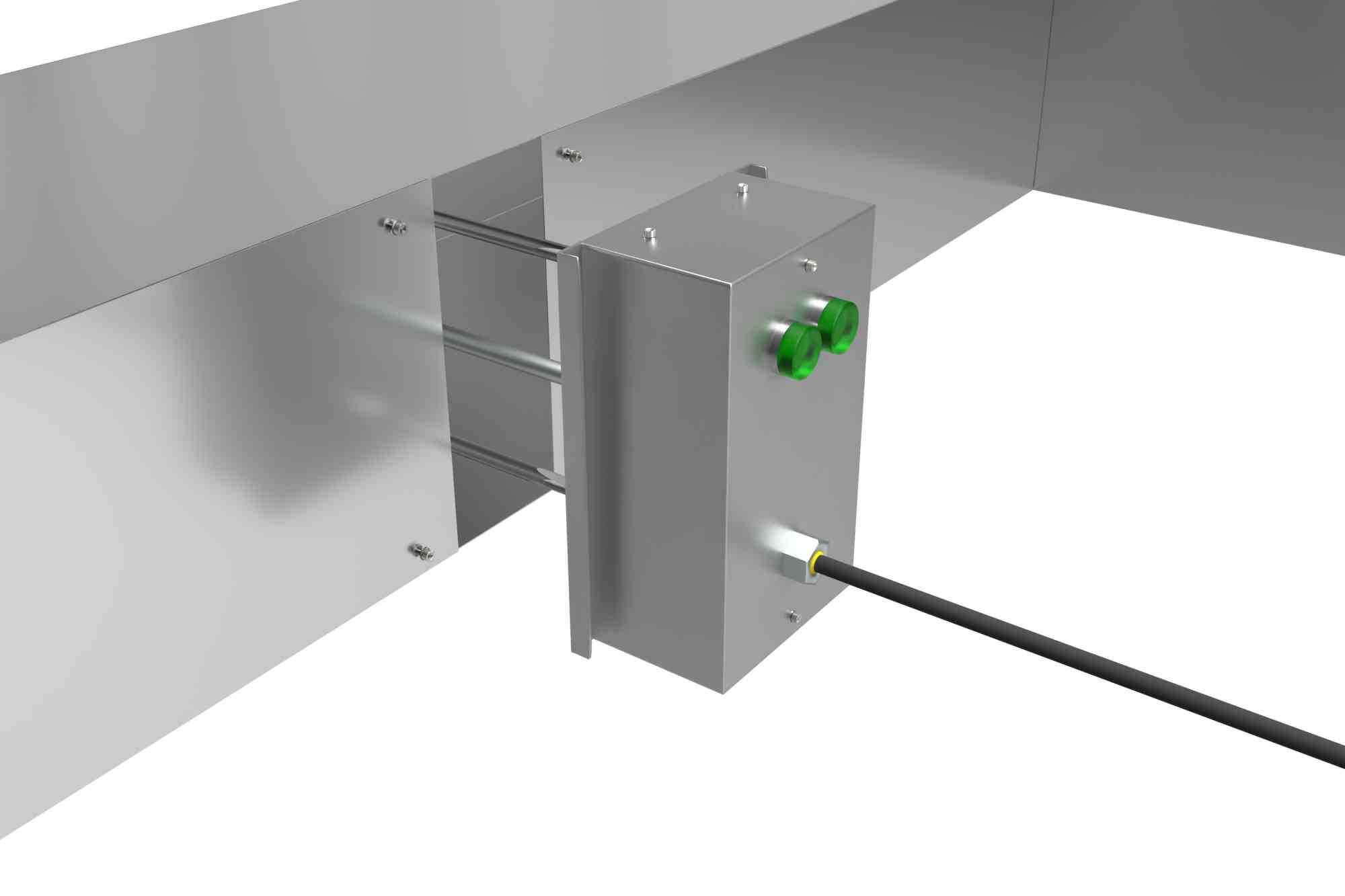

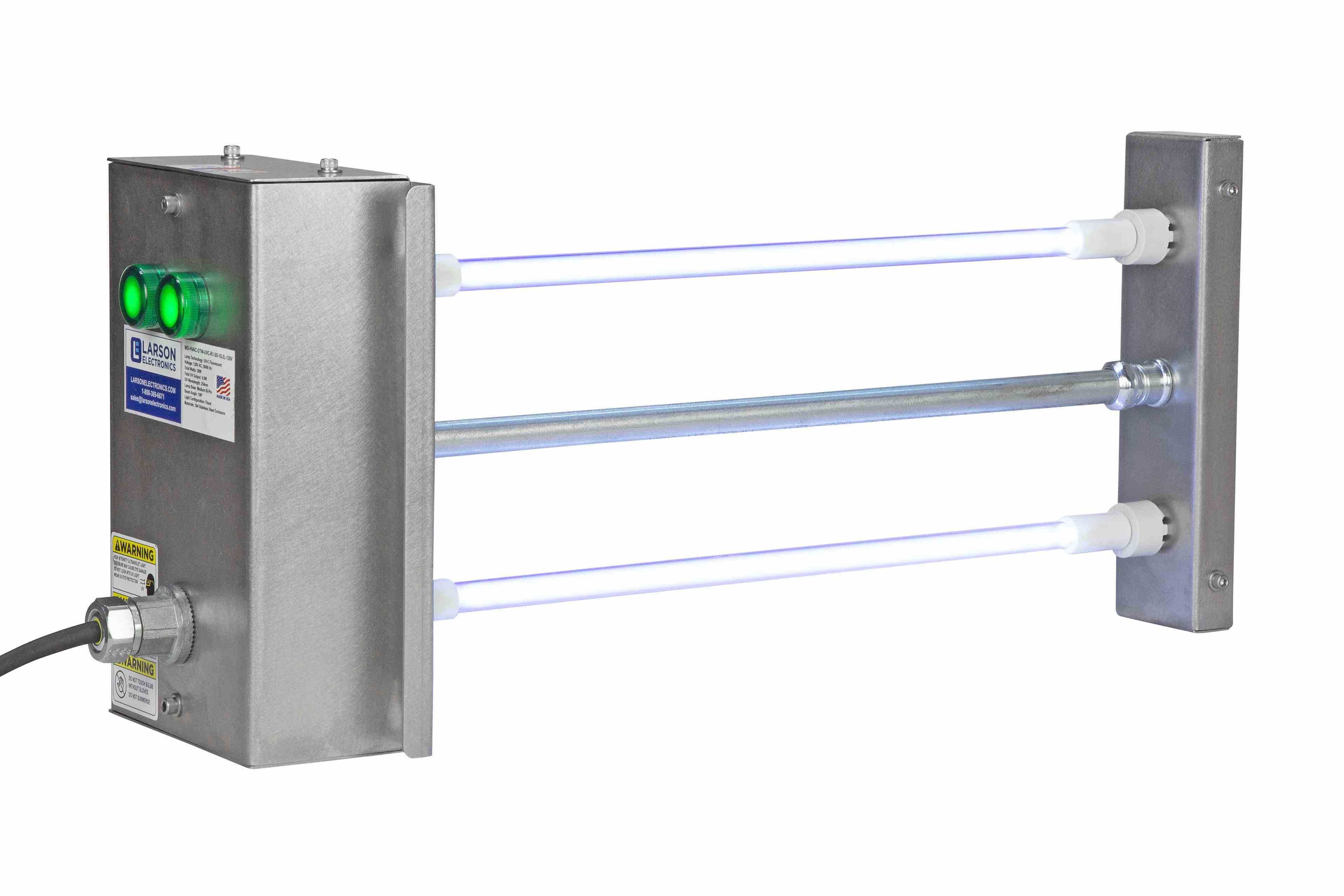

　　从实际使用逻辑来看，该装置不需要设置独立的消杀腔体，直接以部分内嵌的形式固定在风管侧壁，控制盒部分留在风管外侧，三根（注：对应产品双灯管加结构支撑的布局）平行的石英灯管完全伸入风管内部流道，当空调系统送风或回风经过灯管所在区段时，254nm波长的短波紫外线会直接照射流经的空气，破坏空气中细菌、病毒、霉菌孢子的DNA/RNA结构，使其丧失繁殖能力，在合适的风管截面风速下，对空气携带的微生物消杀率可以达到99.9%，且不会像化学消杀方式那样产生残留副产物，也不会增加空气的风阻负担。

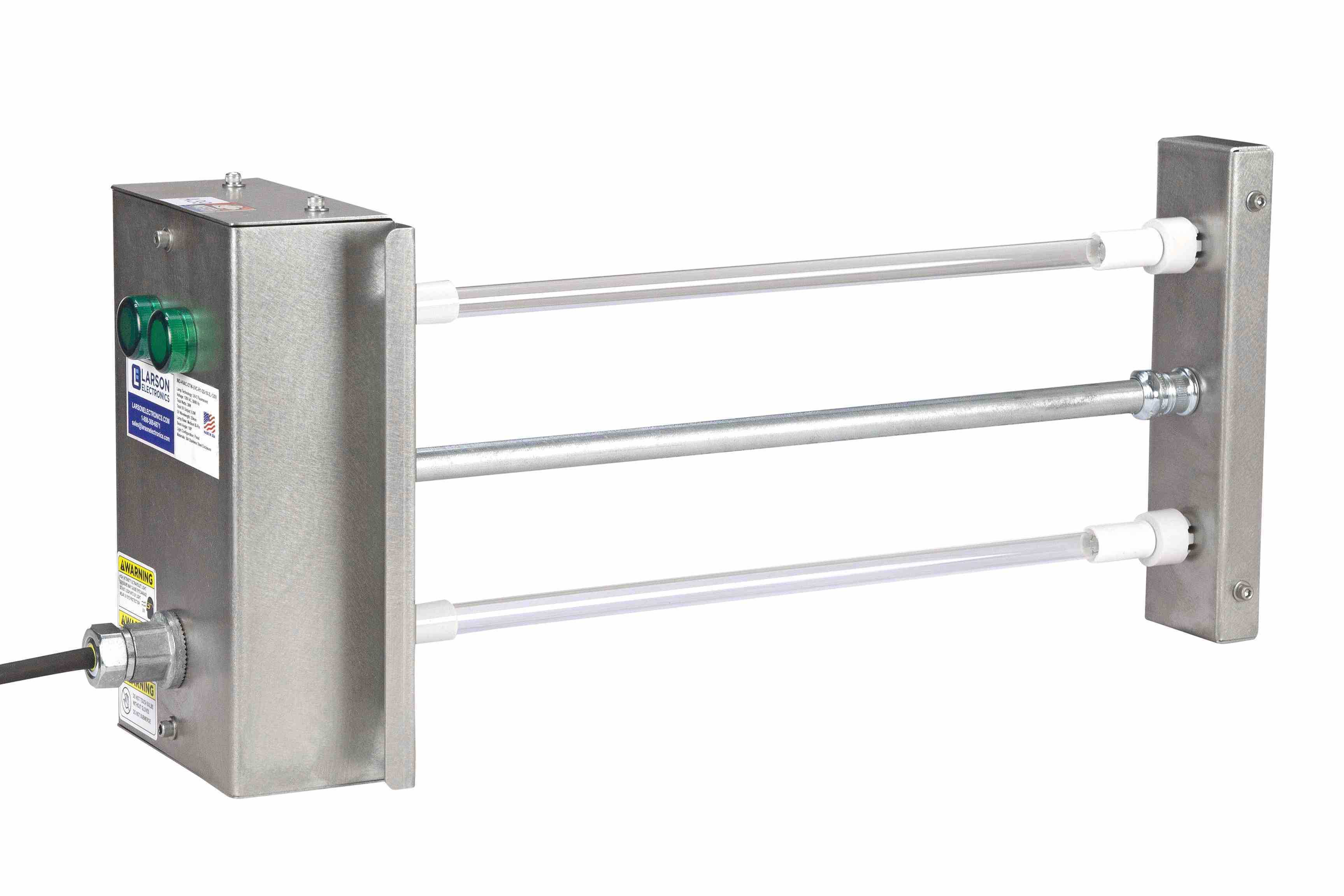

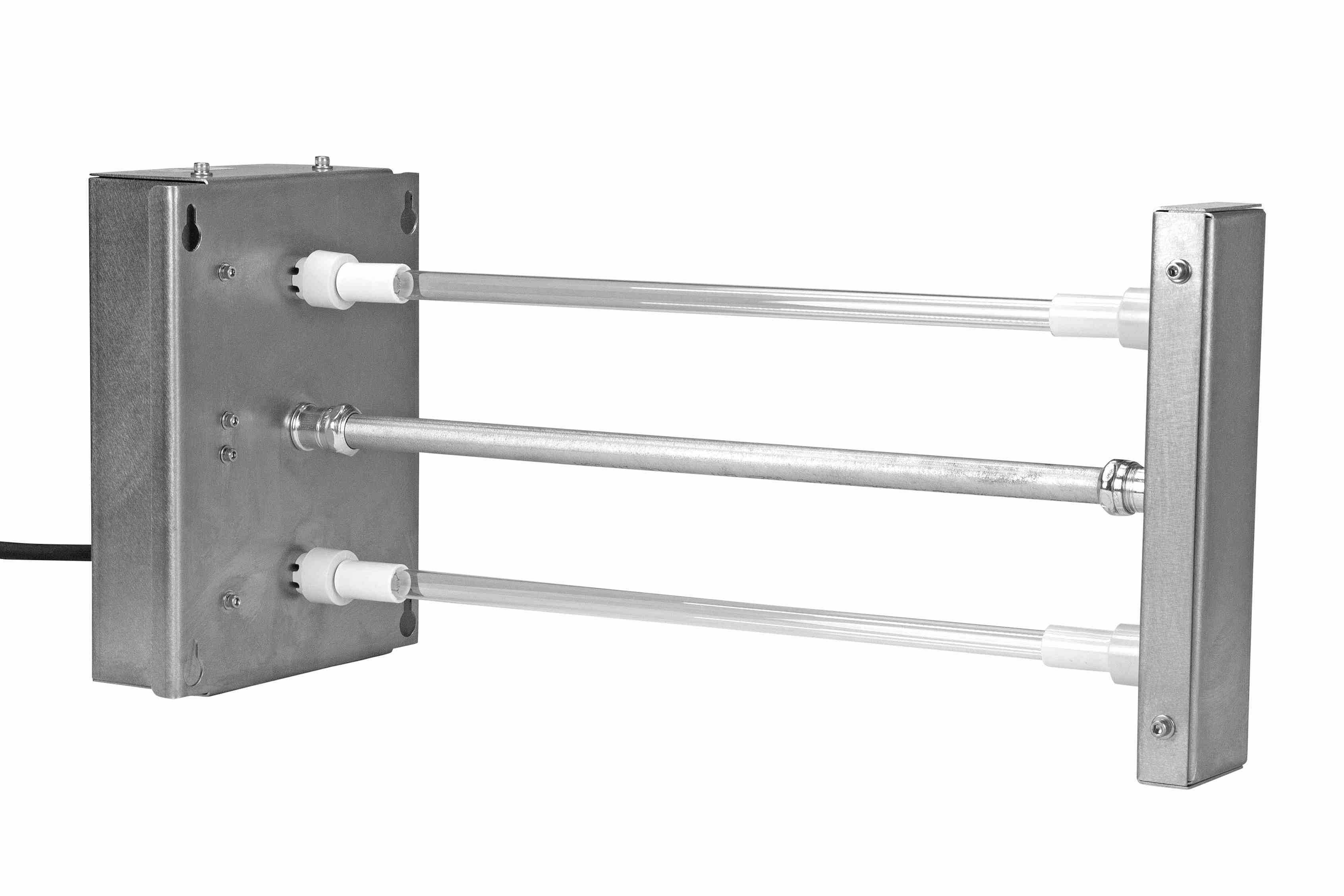

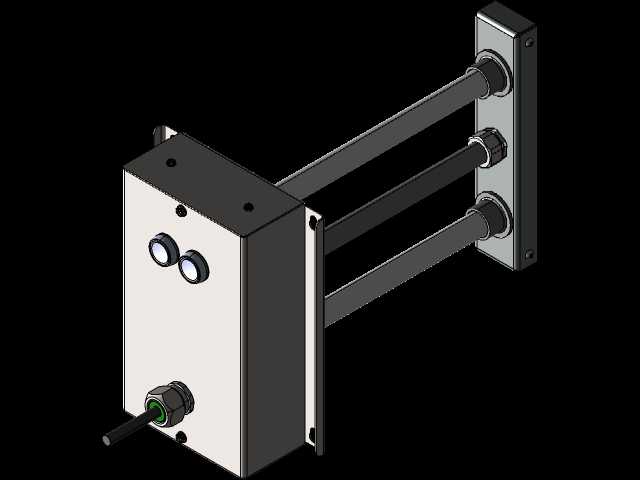

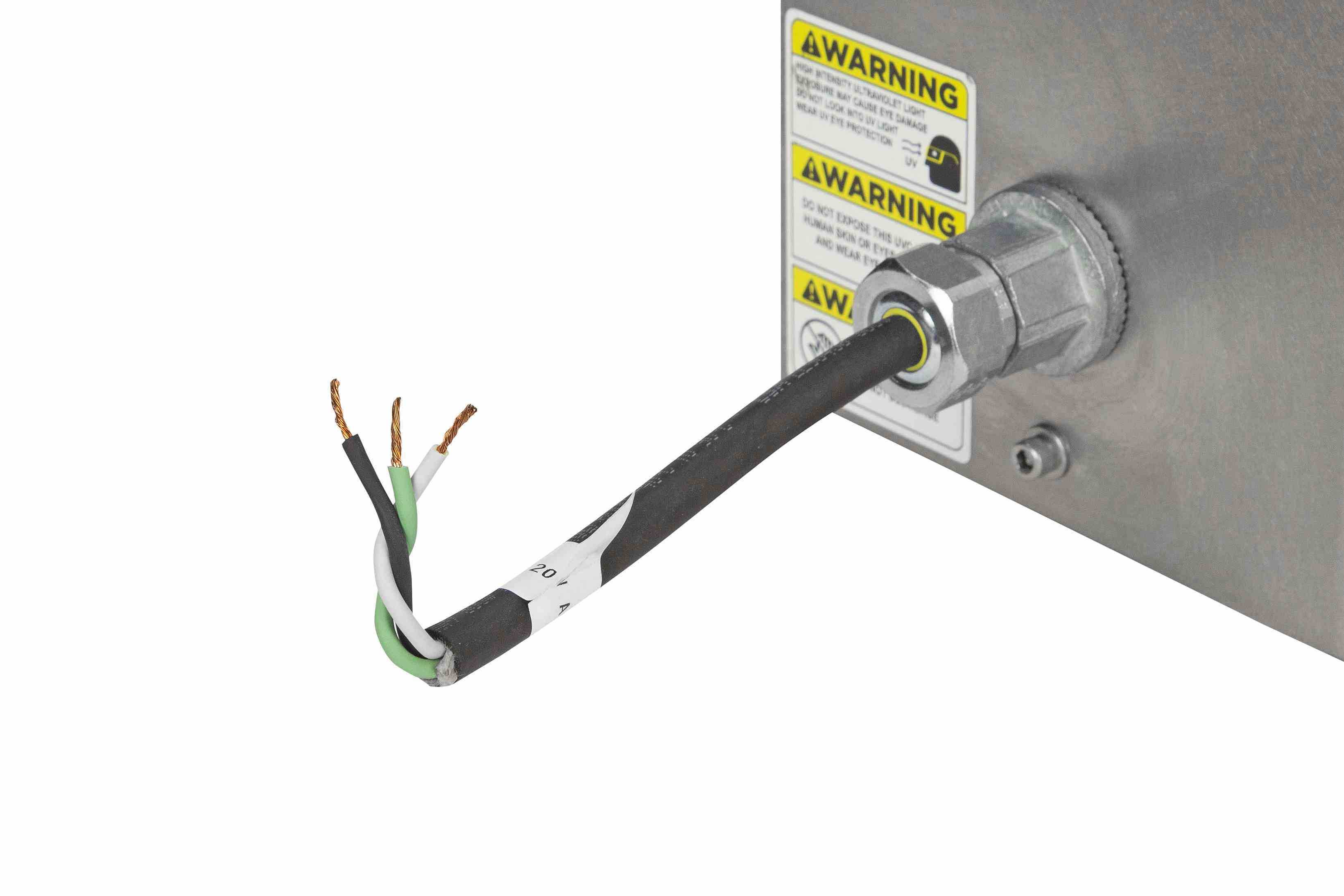

　　结构设计上，外侧的控制壳体采用304不锈钢折弯焊接成型，表面做拉丝钝化处理，适配风管外的潮湿、多尘安装环境，壳体正面设置了带防护盖的工作指示灯，运维人员在风管外部就可以直接判断灯管的工作状态，不需要拆开风管或者拆卸设备外壳，大幅降低日常巡检的工作量。设备的供电线缆采用防水格兰头锁紧固定，满足机电安装的防护等级要求，避免风管外壁凝露渗入控制盒内部造成电路故障。伸入风管的灯管固定支架同样采用不锈钢材质，通过侧边的安装法兰片与风管侧壁铆接或者螺栓固定，安装法兰上预冲了固定孔位，现场施工时只需要在风管侧壁开出对应尺寸的安装孔，将灯管段插入风管后锁紧法兰螺丝即可完成固定，不需要在风管内部设置额外的支撑结构，适配壁厚0.5-2mm的常规镀锌钢板风管。

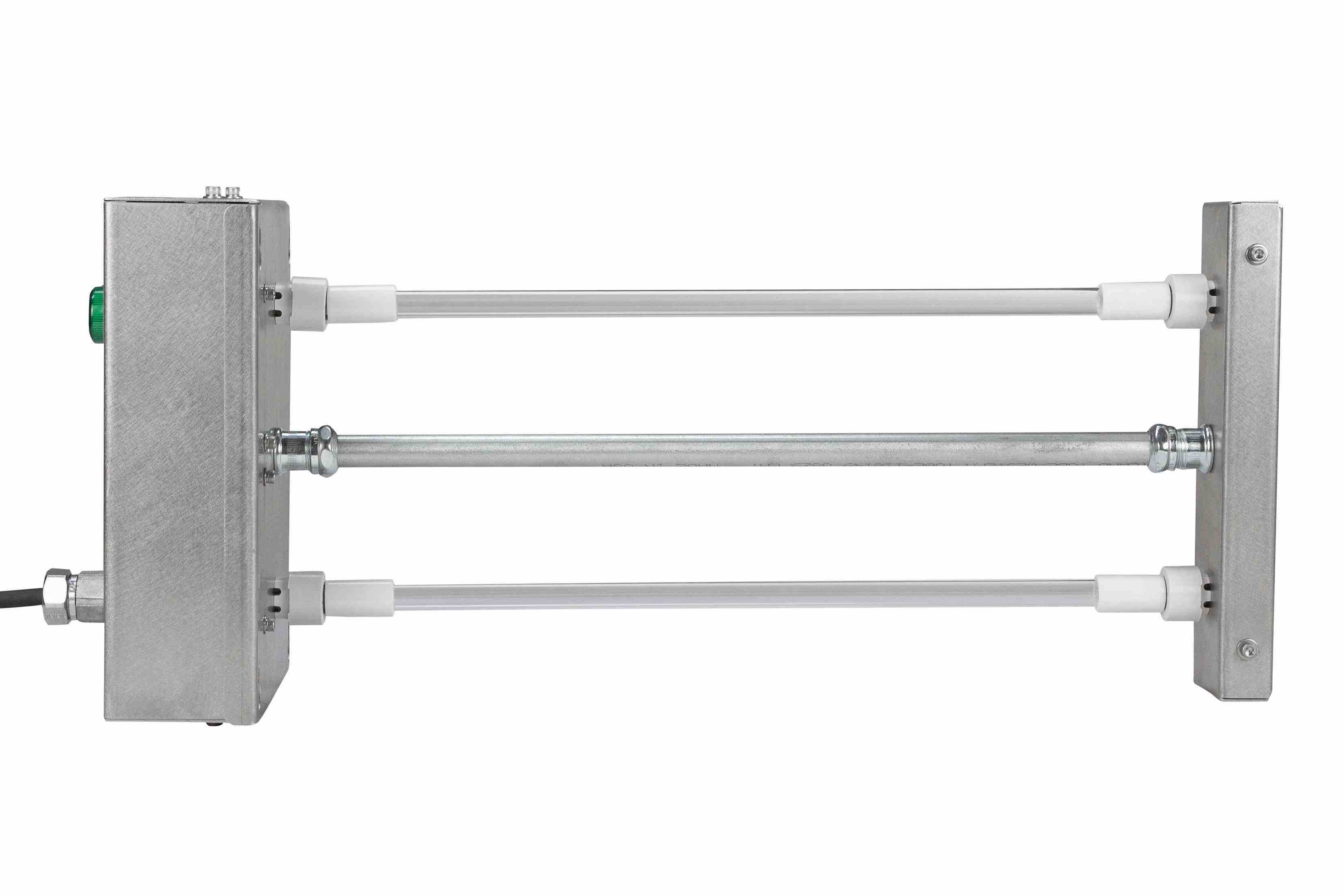

　　灯管的布局采用平行等距排列，相邻灯管的间距经过辐照剂量计算，确保灯管之间的辐照范围完全覆盖对应截面的风管流道，不会出现消杀死角，单根灯管的有效辐照长度适配常规的中小尺寸风管截面，在风速不超过2.5m/s的常规暖通系统中，空气经过灯管辐照区域的停留时间可以满足消杀所需的剂量要求。设备的电气部分做了内置式镇流器设计，不需要在外部额外配置镇流器箱，减少现场的布线工作量，供电采用220V工频交流电，可以直接接入暖通系统的设备供电回路，也可以搭配风感传感器实现联动——只有当风管内有气流流动时设备才启动工作，进一步延长灯管的实际使用寿命。

　　安装边界方面，该装置要求安装在风管的直管段，距离上游弯头、三通、变径等扰流部件的距离不小于3倍风管当量直径，距离下游扰流部件不小于1.5倍当量直径，避免气流偏流导致部分区域空气没有接收到足够的辐照剂量；安装位置需要避开风管的检修口、风量调节阀等部件，预留出足够的外侧操作空间，方便后期更换灯管时不需要进入风管内部，只需要在风管外侧就可以抽出旧灯管完成更换，运维人员全程不会暴露在紫外线辐照范围内，也不需要关停整个暖通系统就可以完成维护作业。

　　需要注意的是，该装置的紫外线辐照只针对风管内部的空气，设备工作时不会有紫外线泄漏到风管外部，不会对风管外的人员和设备造成影响，同时紫外线辐照不会受风管内的照明光线、阳光入射等可见光干扰，只要灯管正常工作就可以输出稳定的辐照剂量，也不会和风管内的臭氧、挥发性有机物产生不良反应，适配绝大多数常规舒适性空调和工艺性空调的通风系统使用。
