槽内螺旋格栅过滤除污设备结构

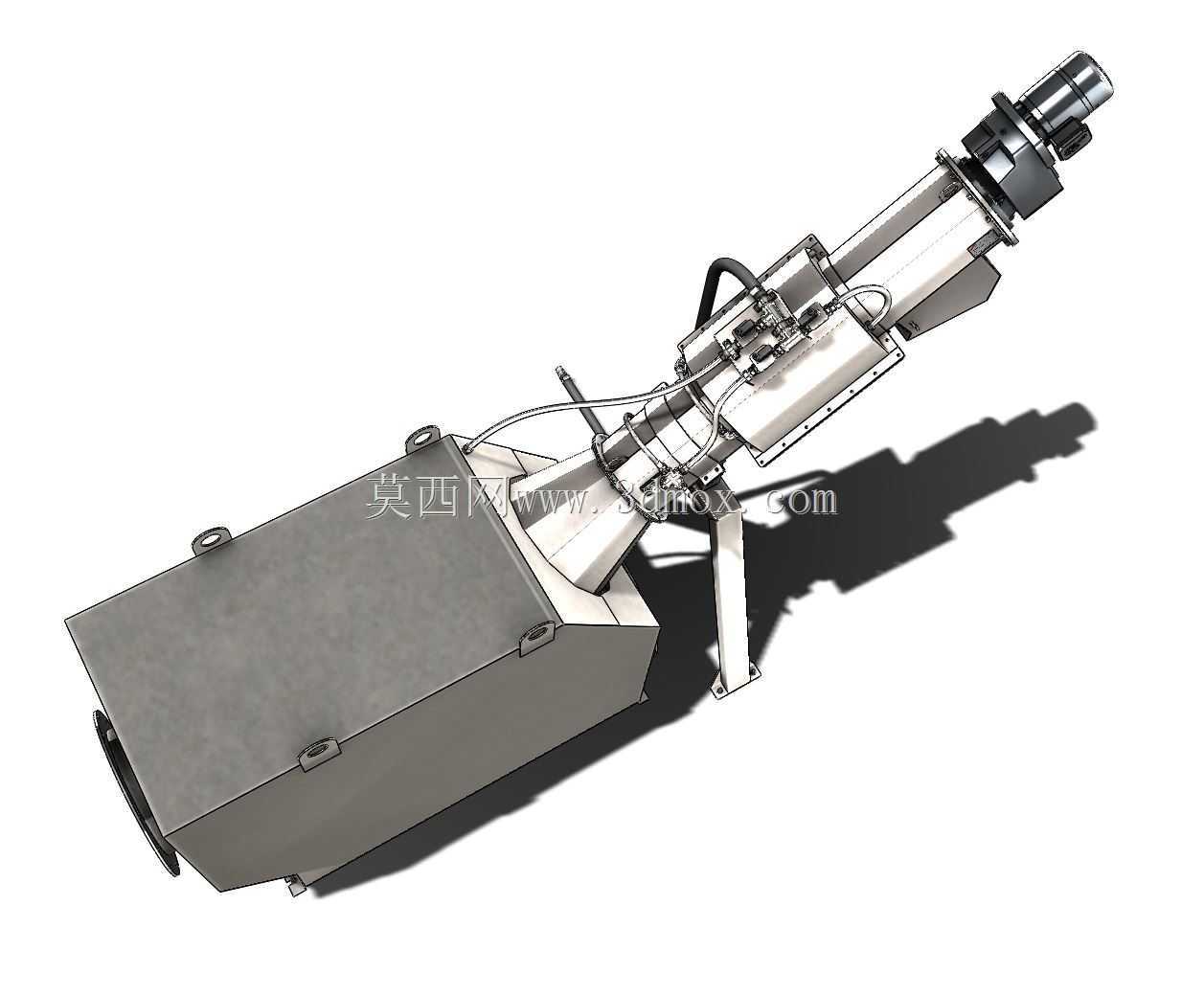

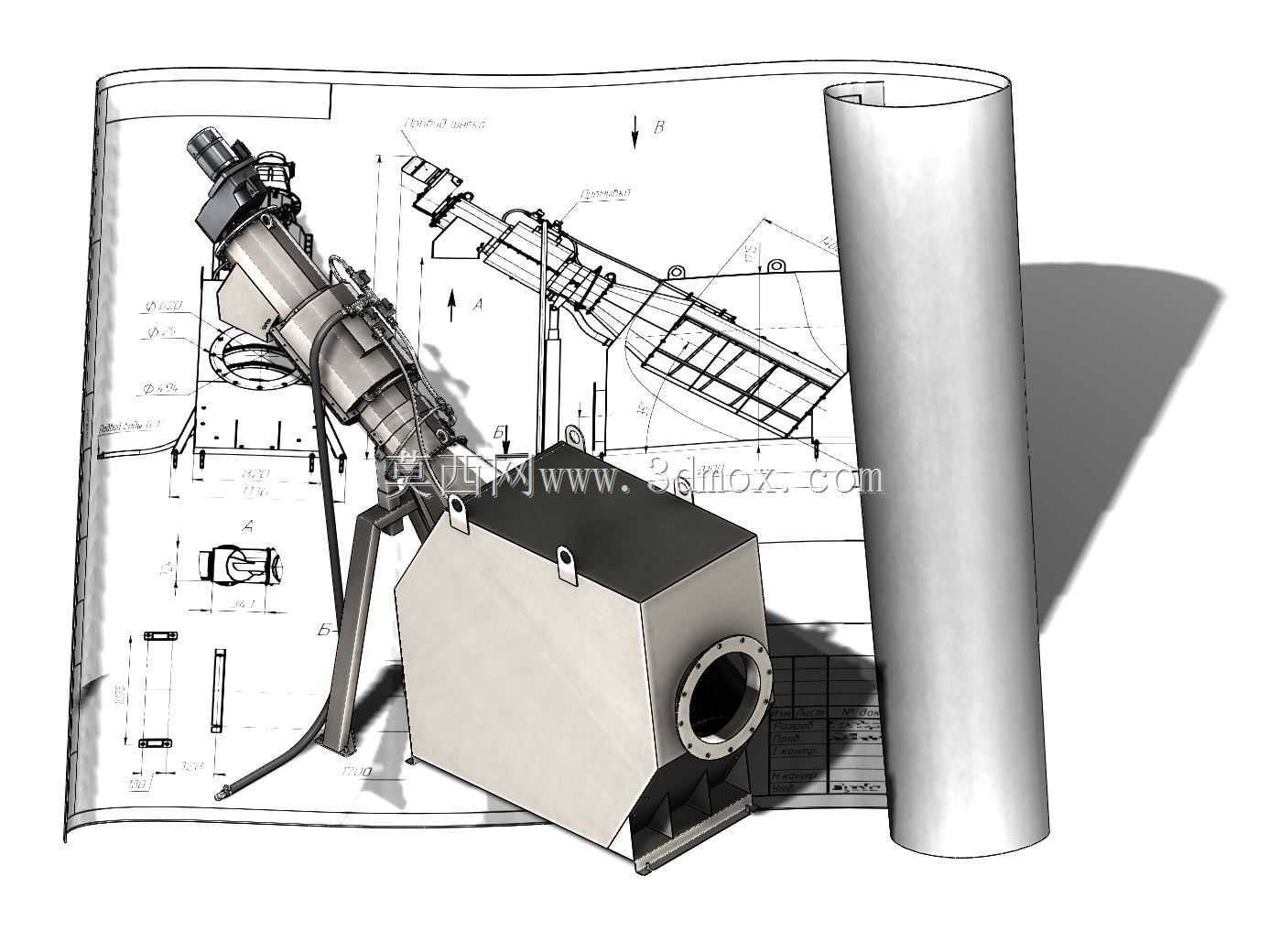

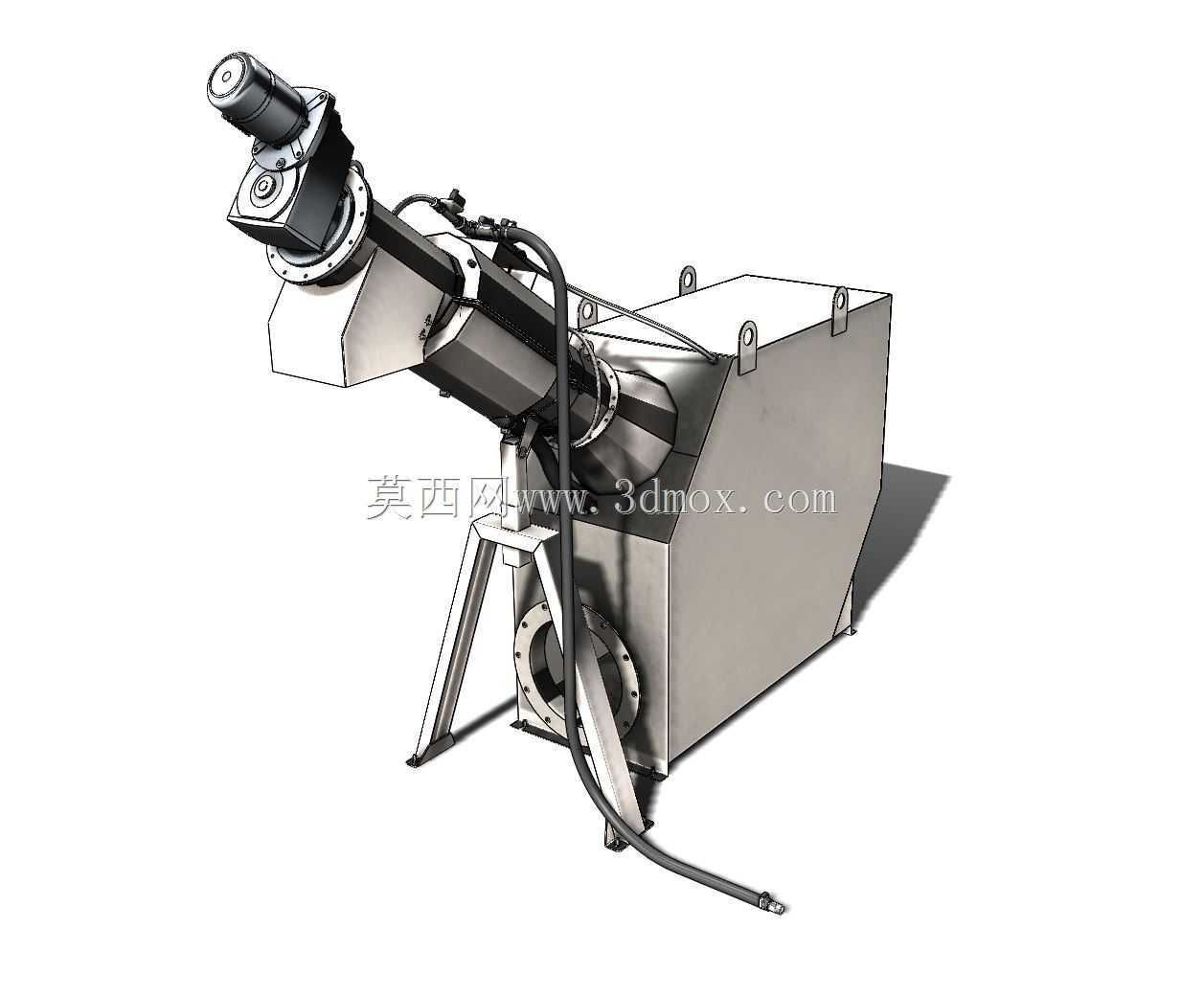

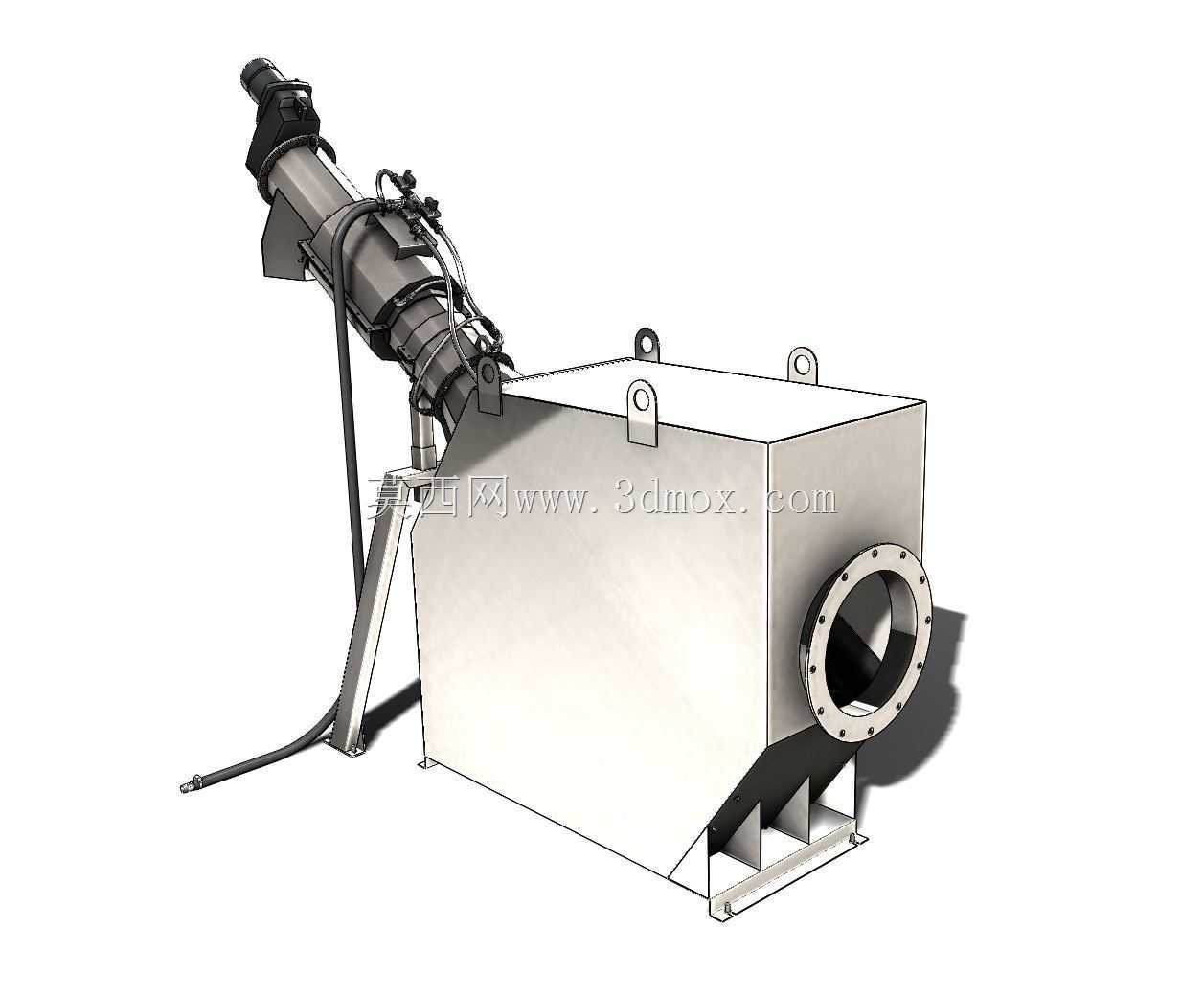

该设备为安装于槽体内部的螺旋格栅过滤装置，主要应用于污水处理、工业废水预处理、市政给排水泵站进水口等场景，用于拦截并输送污水中裹挟的漂浮杂物、粗大悬浮颗粒，避免后续泵体、阀门、处理工艺单元被杂物堵塞或磨损。设备整体采用倾斜安装布局，螺旋输送段斜向插入槽内液面以下，驱动端布置于槽体上方的平台区域，过滤后的栅渣通过螺旋叶片的推送沿倾斜筒体向上输送，在输送过程中完成栅渣的沥水，最终从顶端排渣口排出至收集容器。从结构设计来看，设备核心由过滤栅筒、螺旋轴组件、驱动单元、支架、接渣箱体几部分构成，过滤栅筒采用条形格栅拼接结构，栅条间隙可根据过流介质的杂物粒径调整，螺旋叶片与栅筒内壁保留均匀的配合间隙，既避免卡滞杂物，又能保证推送效率，螺旋轴采用悬臂支撑结合中部导向的结构，适配长距离倾斜输送的受力需求，减少轴端挠度。接渣箱体设置于螺旋段下端，侧面开设法兰接口用于对接槽体出水管路，箱体底部设置排污口用于检修时排空积渣，支架采用型钢焊接结构，可根据槽体的深度、安装角度调整支撑腿的高度与固定位置，适配不同规格的混凝土槽或钢制槽体安装。安装边界方面，设备需要预留槽顶上方的操作空间用于驱动单元的检修维护，倾斜段插入槽内的深度需覆盖最低运行液位，保证进水能够全部经过格栅过滤，栅筒的过流面积需匹配设计处理流量，避免过流流速过高导致杂物穿栅或水头损失过大。设计过程中需要重点考虑螺旋轴的动平衡、栅条的耐磨性能、驱动端的密封结构，避免污水渗入轴承座导致部件损坏，同时螺旋叶片的螺距、转速需要匹配栅渣的输送量，避免栅渣在筒体内堆积堵塞。
