四灯UV-C风道空气消毒净化装置

在暖通空调系统的空气消杀场景中，风道内置式紫外线消毒装置是阻断空气传播致病菌、病毒的核心功能部件，本次呈现的四灯UV-C风道消毒装置，正是针对商用、公共建筑通风管道的空气消杀需求开发的专用设备。该装置的核心应用场景覆盖餐饮场所后厨通风、医院诊疗区通风、学校教室通风、洁净车间送风、办公建筑回风等需要持续对风道内流动空气进行消杀的工况，可直接嵌入矩形通风风道内部，无需额外占用机房空间，适配常规矩形通风管道的安装预留条件。

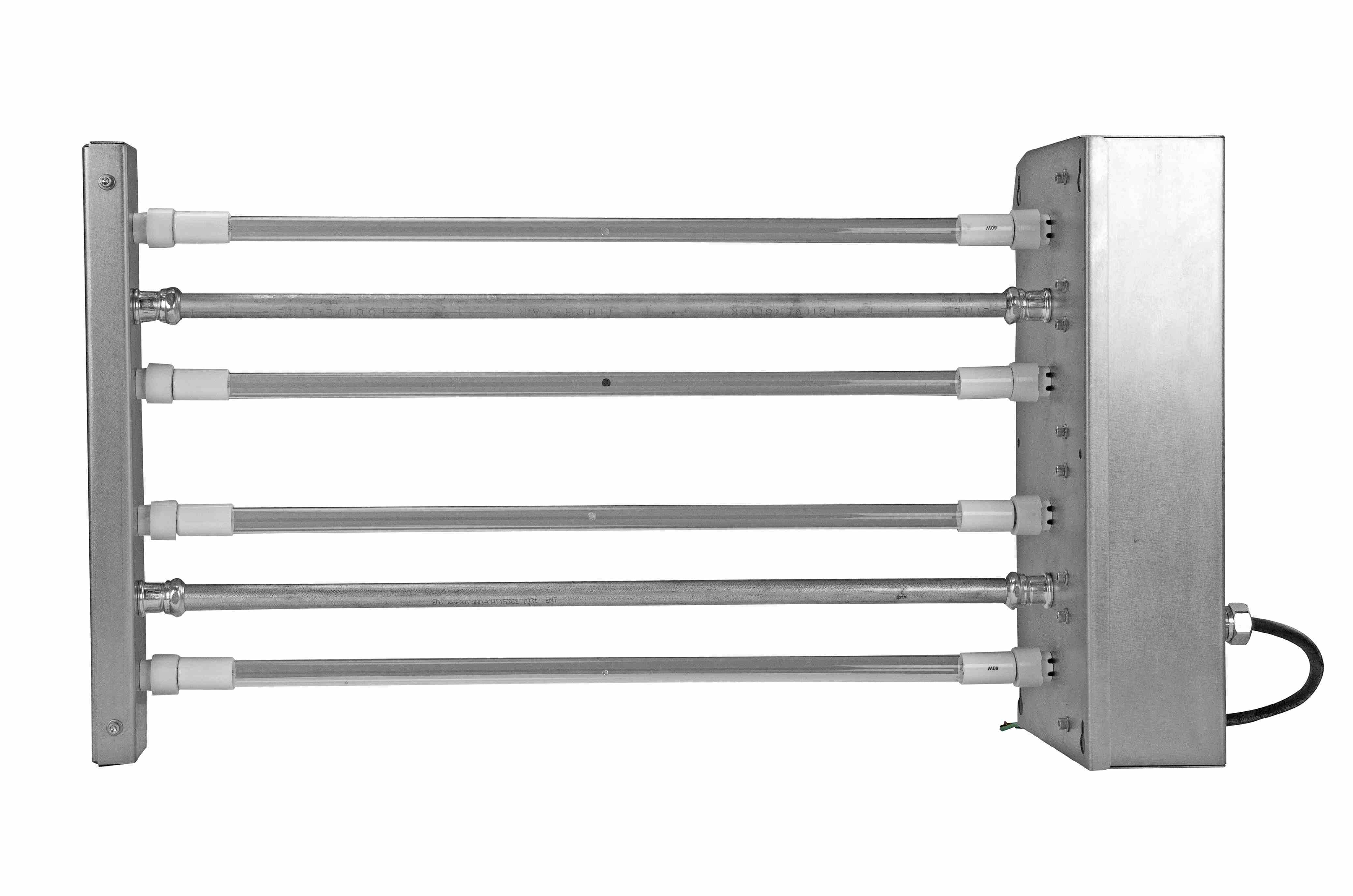

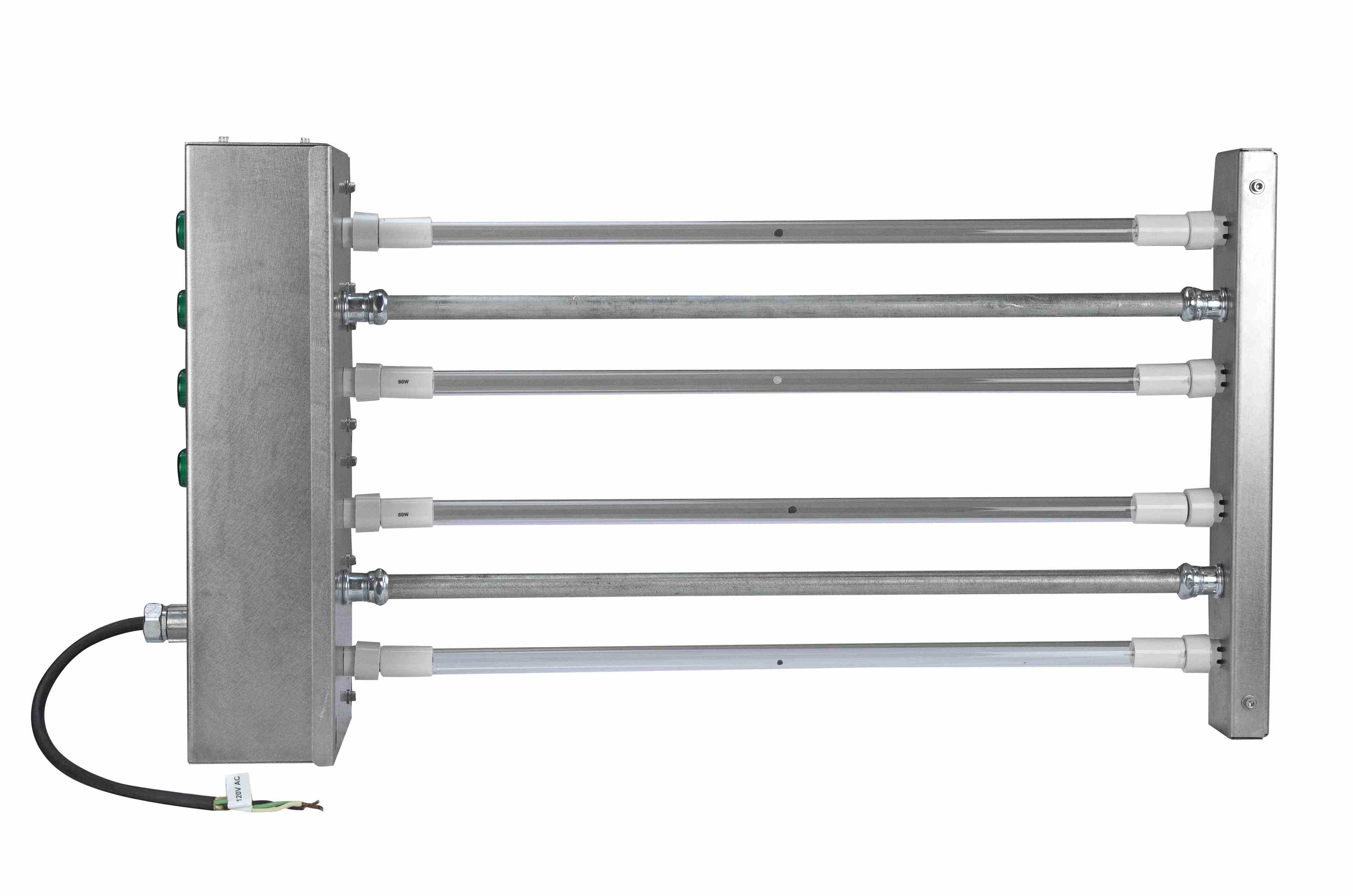

从功能设计逻辑来看，该装置采用四支UVC荧光灯管作为消杀核心，单支灯管在254nm波长下输出功率5.3W，整机总紫外线输出功率21.2W，该波长的短波紫外线可直接破坏空气中浮游的细菌、病毒、霉菌孢子的核酸结构，实现99.9%以上的消杀效率，可有效阻断感冒病毒、烟道致病菌等空气传播病原在通风系统内的扩散。装置外壳采用304不锈钢材质加工，适配风道内高流速、多尘、温湿度波动的工况，具备足够的抗腐蚀、抗形变能力，长期运行不会出现壳体锈蚀、结构变形的问题。

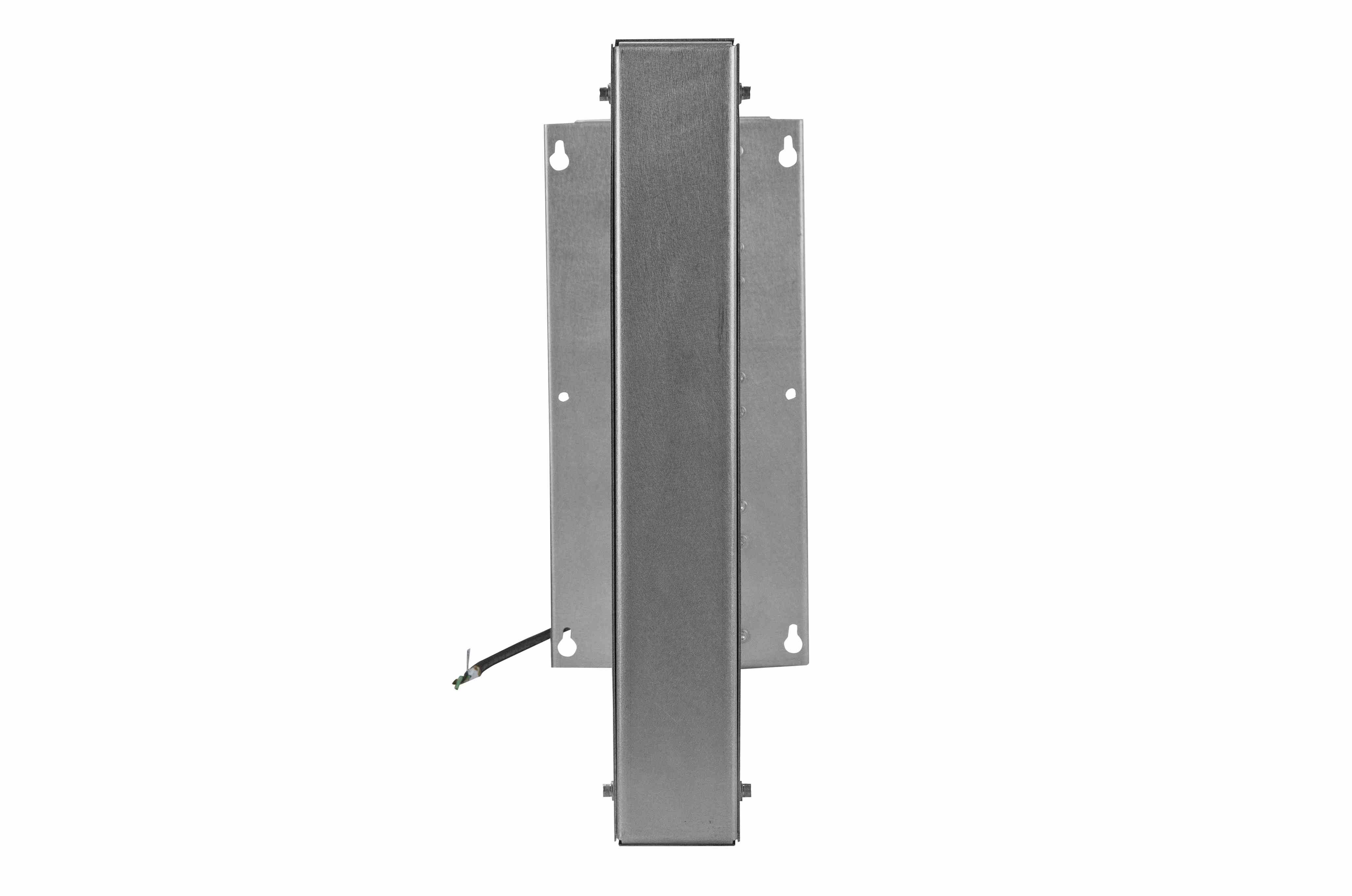

设备的安装设计采用局部内嵌式方案，灯管组件完全伸入风道内部，保证紫外线可直接照射到风道内的全部流通空气截面，避免出现消杀死角；而镇流器、接线端子等电子元器件则全部布置在风道外侧的壳体腔体内，既避免电子元件长期受风道内气流冲刷积尘，也方便运维人员在不拆风道、不进入风道内部的前提下，直接从风道外部完成灯管更换、状态检查、线路检修的操作，大幅降低后期运维的难度与安全风险。装置配套有灯管工作状态指示灯，运维人员无需拆开设备即可直接判断每支灯管的工作状态，及时更换衰减到寿命阈值的灯管，避免消杀效果失效。

从结构设计细节来看，该装置的灯管布置采用均匀错位排布，四支灯管沿风道截面的气流方向分层布置，让气流在风道内流动时，可依次经过多层紫外线照射区域，延长空气受紫外线照射的时长，保证不同流速下的空气都能接收到足够剂量的紫外线照射，避免短时间高风速下消杀剂量不足的问题。设备的进出风侧未设置额外的风阻结构，整体风阻控制在极低水平，不会对原有通风系统的风压、风量造成明显影响，适配常规通风系统的风压余量范围，无需额外调整风机参数即可直接加装。

在安全设计层面，该装置充分考虑了紫外线泄露的防护要求，设备与风道的连接部位采用满缝密封结构，避免紫外线从安装缝隙处泄露到风道外部的人员活动区域；同时配套有明确的安全警示标识，提醒运维人员检修时必须切断电源，避免紫外线直接照射皮肤与眼睛造成损伤。设备的电气部分适配120V交流供电工况，接线端子采用绝缘防护结构，可长期在通风机房的常规环境下稳定运行，灯管额定使用寿命可达8000小时以上，降低耗材更换频率。

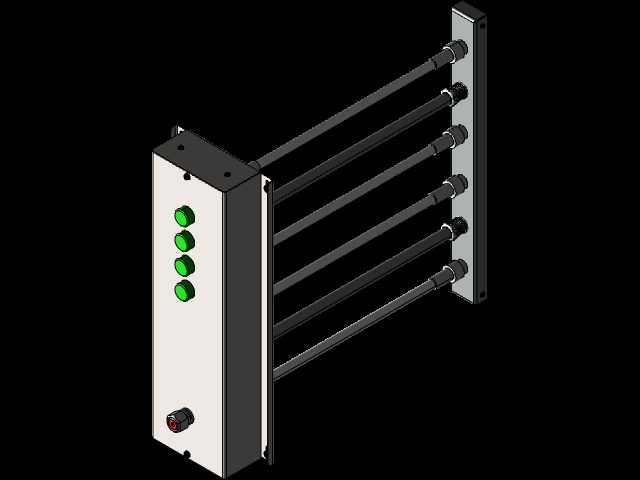

在实际选型适配时，该装置可根据风道的截面尺寸、设计风量匹配对应安装点位，通常布置在回风段、空气处理机组出风段等空气混合均匀的位置，可与初效、中效过滤器配合使用，在过滤颗粒物的同时完成空气消杀，构建完整的通风空气净化体系。相较于外置式空气消毒设备，该风道内置式装置无需占用室内空间，消杀过程全程在风道内完成，不会对室内人员活动造成任何影响，也不会产生臭氧等二次污染物，适合人员长期停留的场所持续运行使用。建模过程中完整还原了灯管排布、壳体结构、安装固定位、接线腔结构、状态指示灯等全部细节，可直接用于通风系统的BIM装配、设备选型校核、安装施工模拟等场景，结构尺寸完全匹配实际产品的安装边界，可直接导入整体通风系统模型中进行干涉检查、安装空间预留校核。
