双灯管风道式紫外线空气消毒装置结构

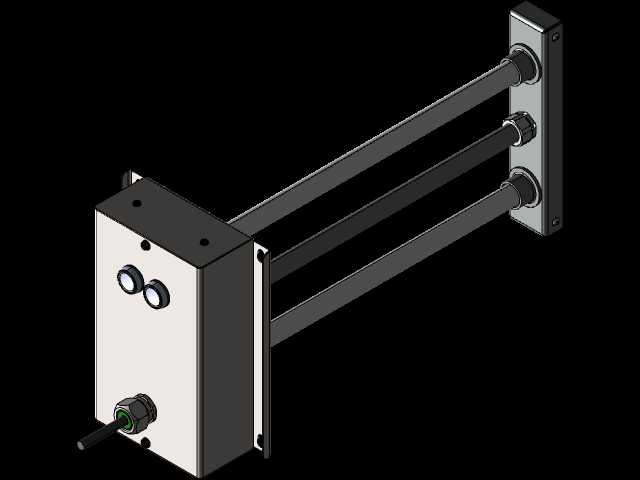

这套双灯管风道式紫外线空气消毒装置，核心定位是适配暖通空调系统的风管内空气消杀场景，在餐饮后厨通风段、医院病区回风管道、学校集中空调风道、食品加工车间送风管路这类对空气微生物指标有明确要求的场所，是目前应用占比很高的被动式空气消杀配套部件。不同于常规外露式紫外线消毒灯，该装置的设计逻辑完全围绕风管内安装的特殊工况展开，整体采用分体式安装结构：电控箱体固定在风管外壁，灯管支架通过法兰式固定座穿入风管内部，既避免了电控元件长期处于风管内高风速、温湿度波动的环境中加速老化，也无需在设备维护时拆解风管段，操作人员在风管外部即可完成灯管更换、状态检查的全部操作，大幅降低了暖通系统运维阶段的消杀部件维护成本。

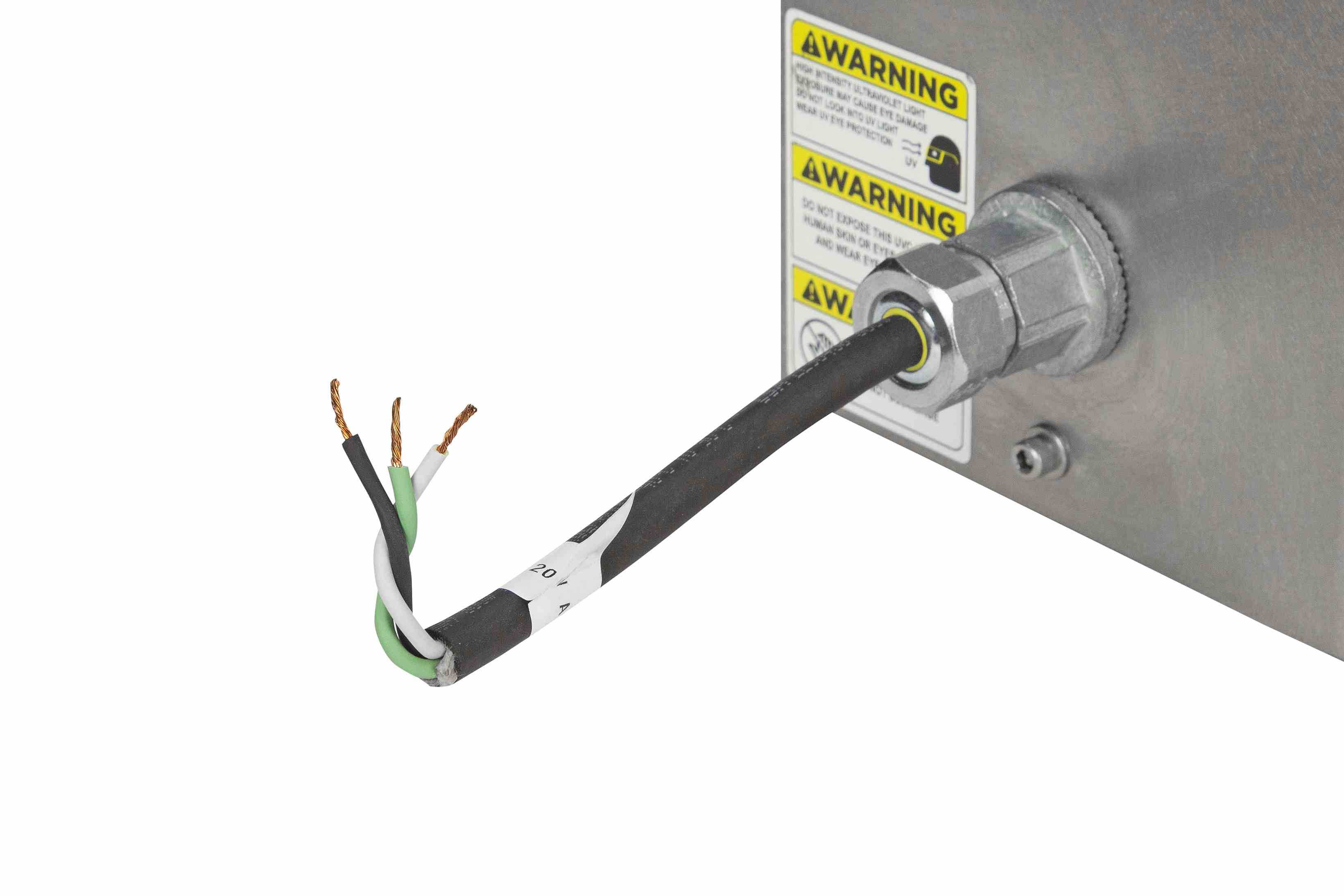

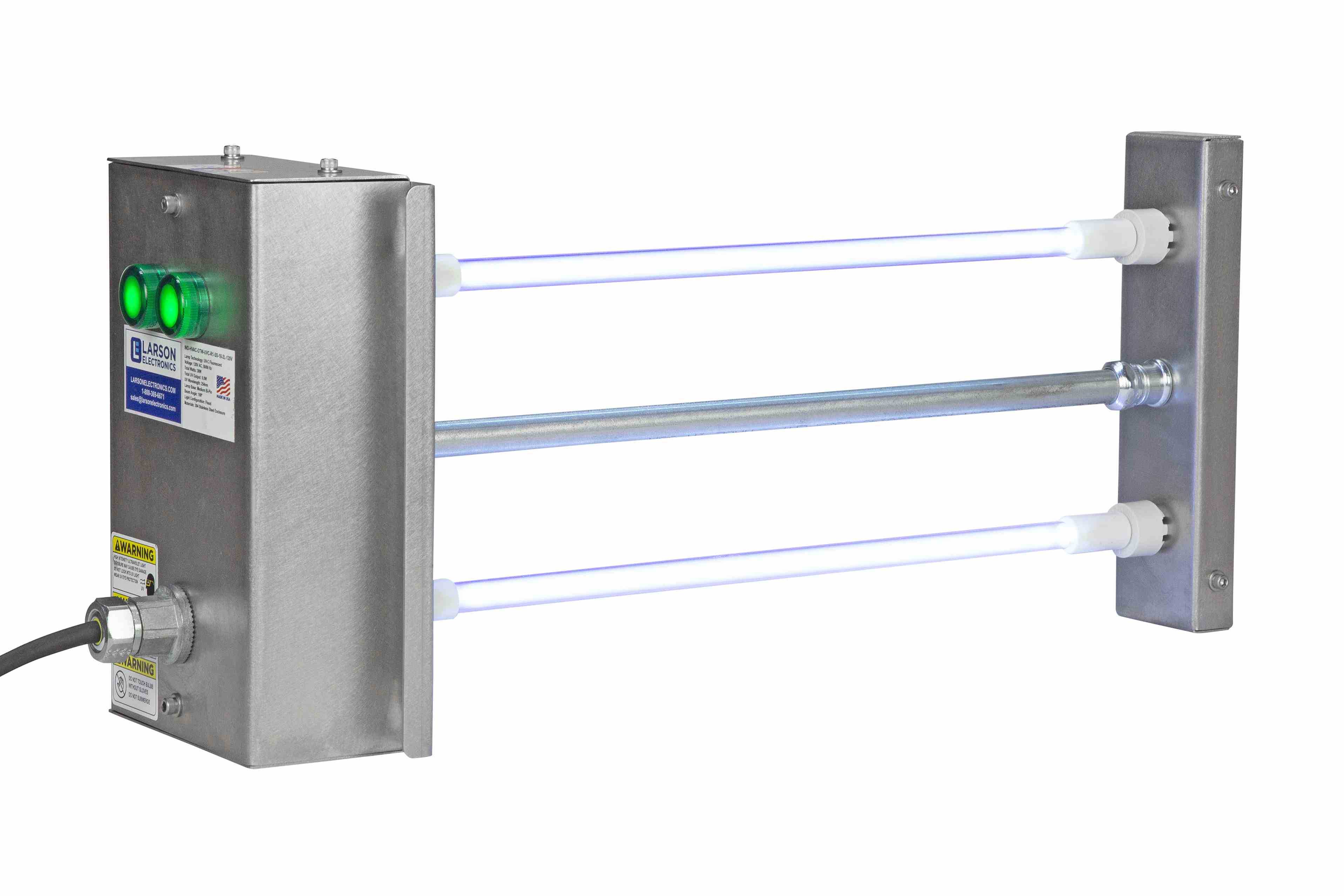

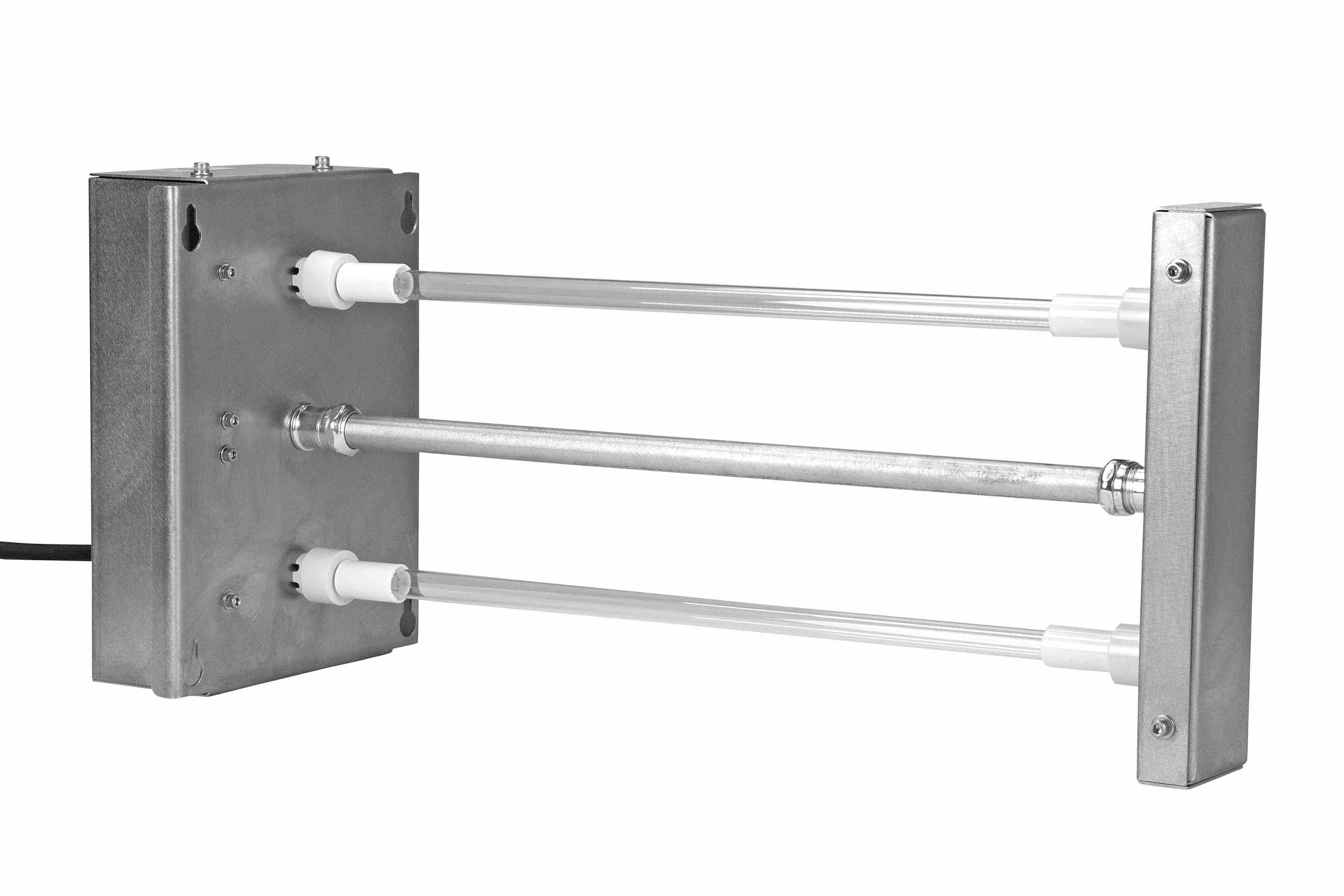

从功能实现逻辑来看，装置搭载两根紫外线灯管，单根灯管在254nm波长下输出稳定的UVC辐照，整套装置总紫外线输出功率匹配常规120V交流供电工况，灯管有效辐照长度覆盖风管主流通风截面，当风管内的空气以常规暖通系统设计风速流经灯管辐照区域时，气流中携带的细菌繁殖体、病毒粒子、霉菌孢子等微生物会被特定波长的紫外线破坏核酸结构，实现连续流动空气的动态消杀，不会像化学消杀方式那样产生残留副产物，也不会影响风管内的气流阻力参数。装置外壳采用304不锈钢材质冲压成型，电控箱体边缘做了翻边防水处理，固定座与风管壁的接触面预留了密封垫安装槽，安装后可避免风管漏风，同时不锈钢材质本身可耐受风管内可能出现的凝露、轻度腐蚀气体环境，适配不同场景的通风管路工况。

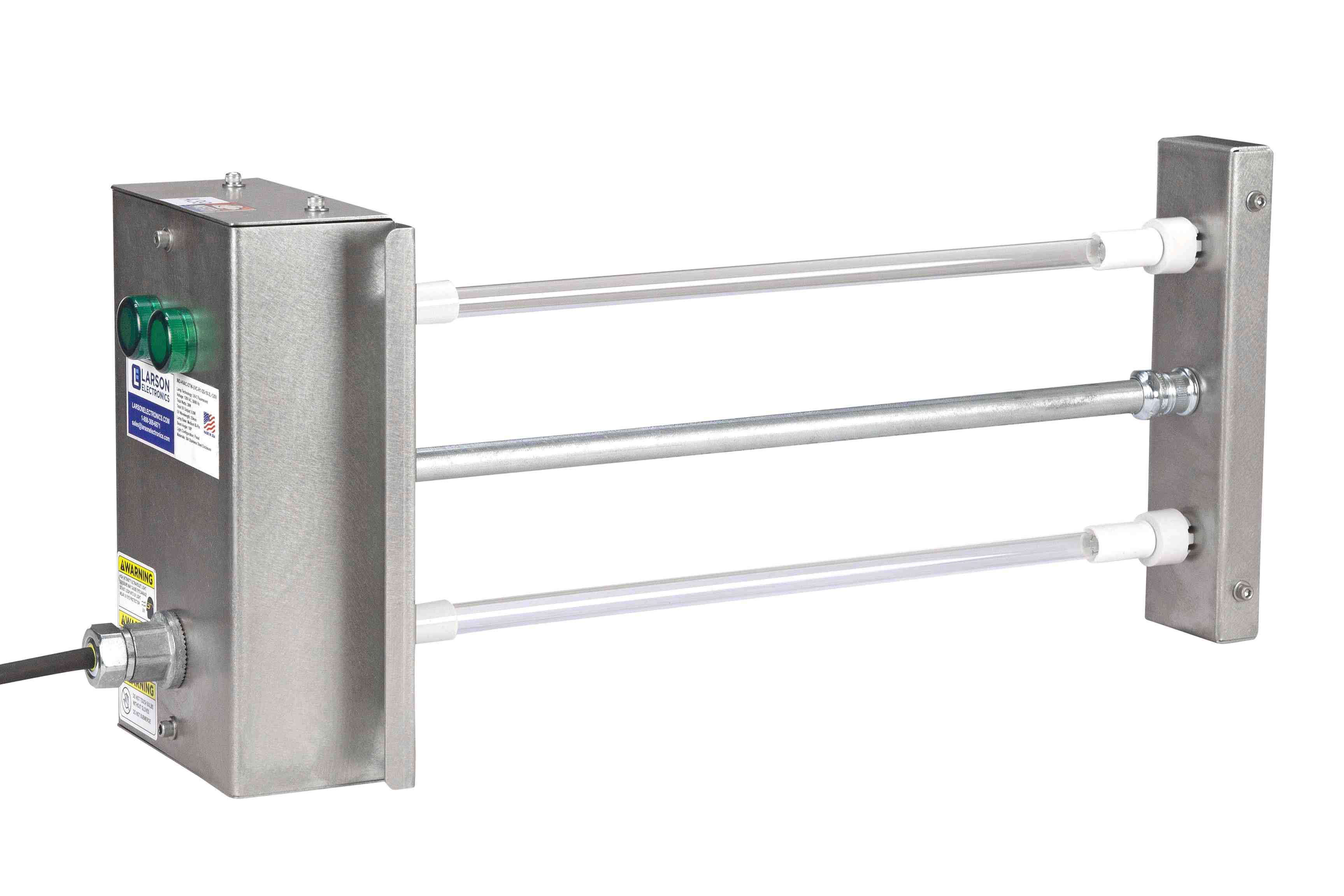

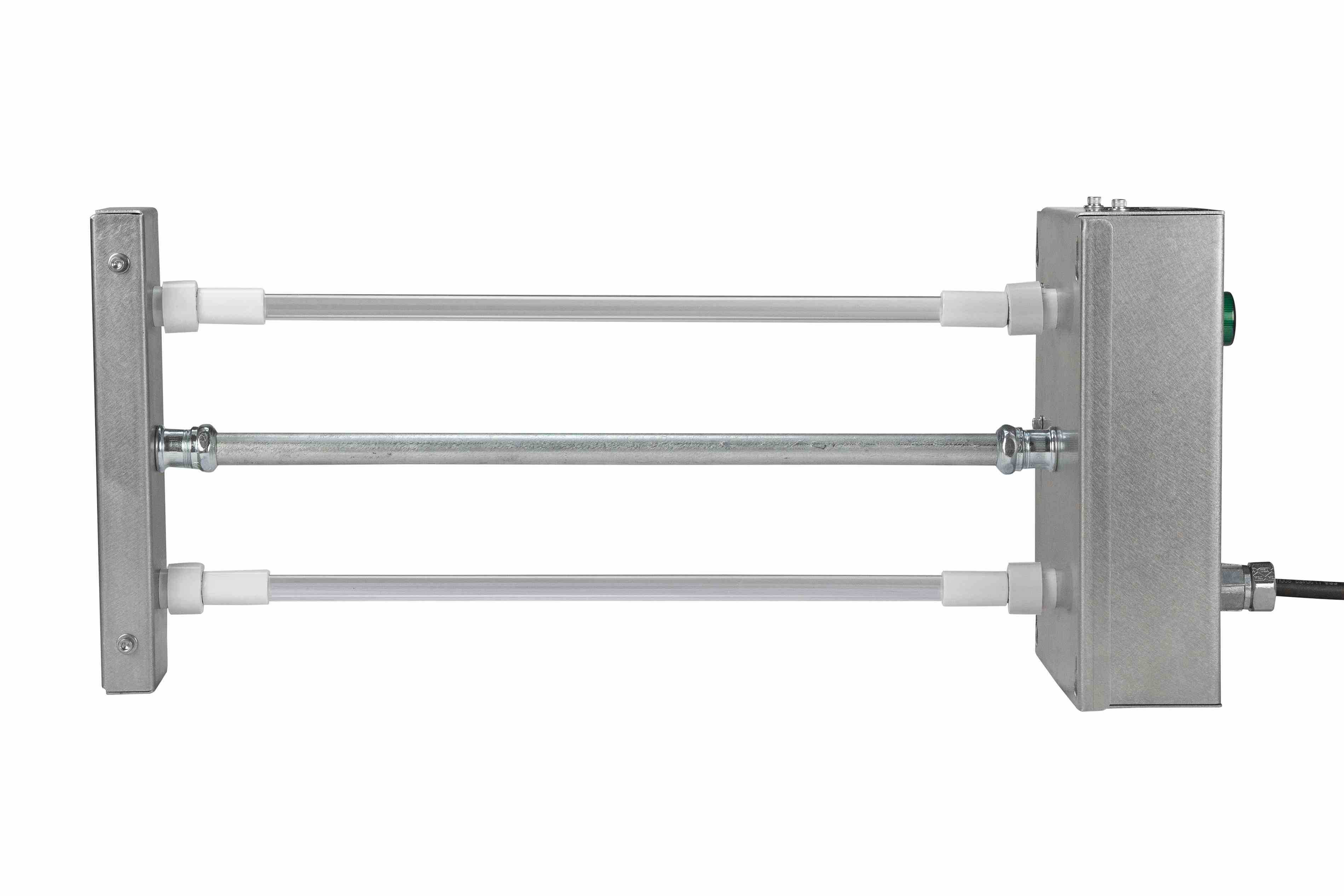

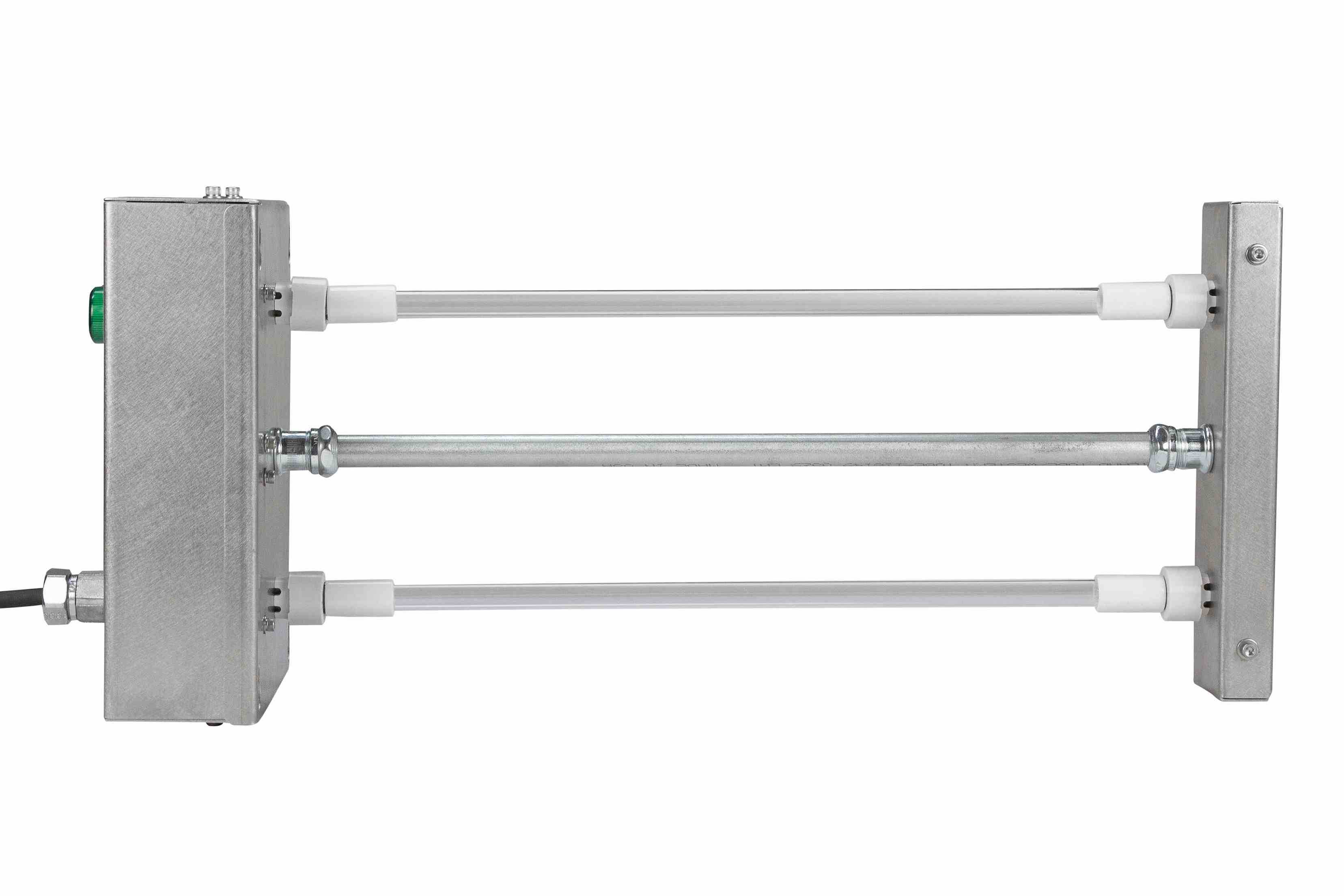

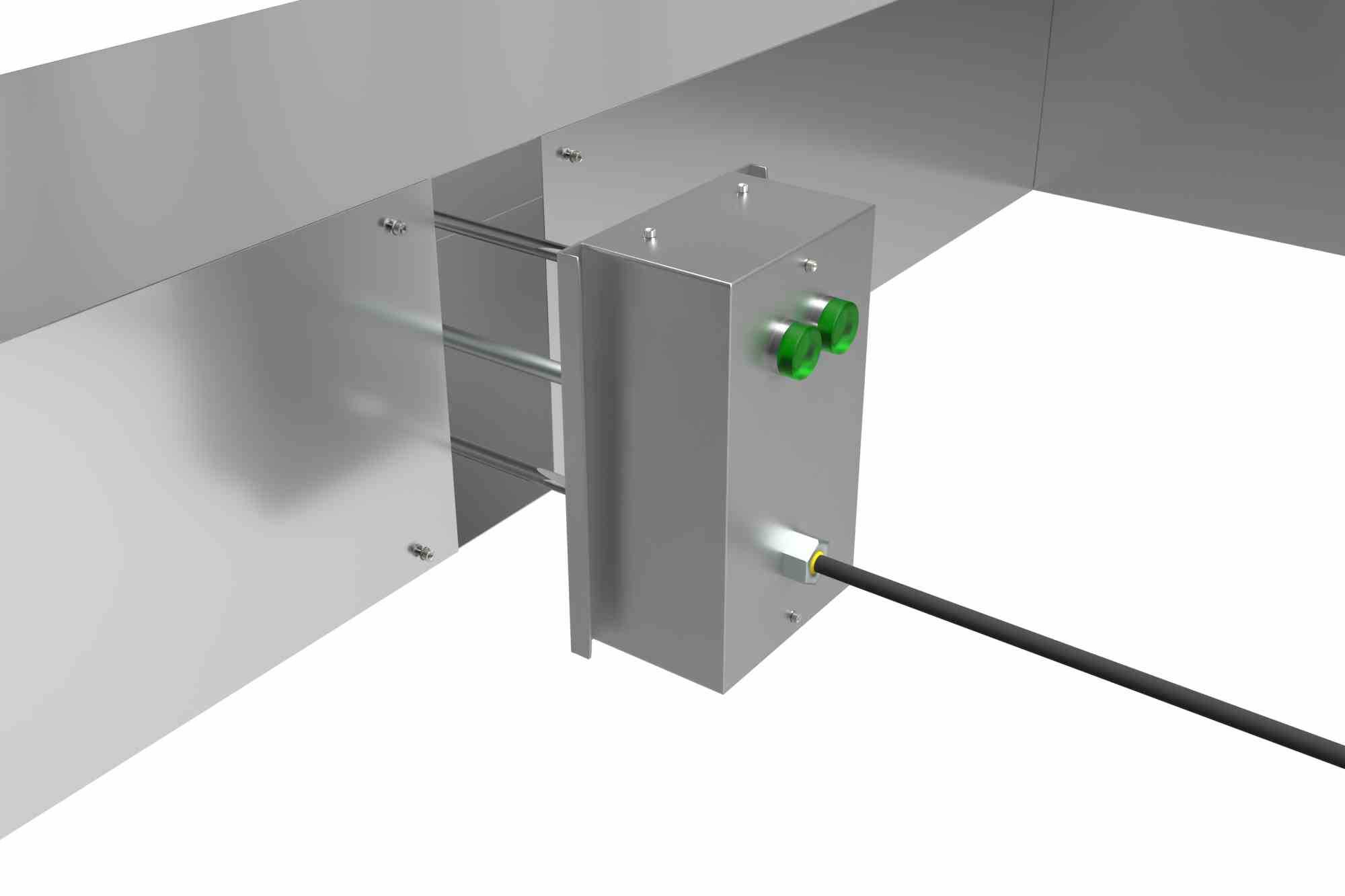

设计阶段充分考虑了现场安装的边界条件：灯管支架采用平行双杆支撑结构，两根灯管沿风管气流方向平行布置，既保证辐照范围覆盖整个风管截面，也不会对气流形成过大的阻挡阻力，固定座的安装孔位采用通用化间距设计，适配常规厚度的镀锌风管、复合风管的开孔安装需求，现场安装时仅需在风管侧壁按照标注尺寸开出对应大小的安装孔，将灯管支架整体穿入风管后，通过螺栓将电控箱体连同固定座锁紧在风管外壁即可，无需额外加装复杂的固定工装。电控箱体正面设置了直观的工作状态指示灯，运维人员在风管外部即可直接判断灯管是否处于正常工作状态，无需打开箱体或者伸入风管内部检测，同时电路部分设计了连锁保护逻辑，当检修打开箱体盖板时会自动切断灯管供电，避免紫外线泄漏灼伤操作人员的皮肤与眼睛。

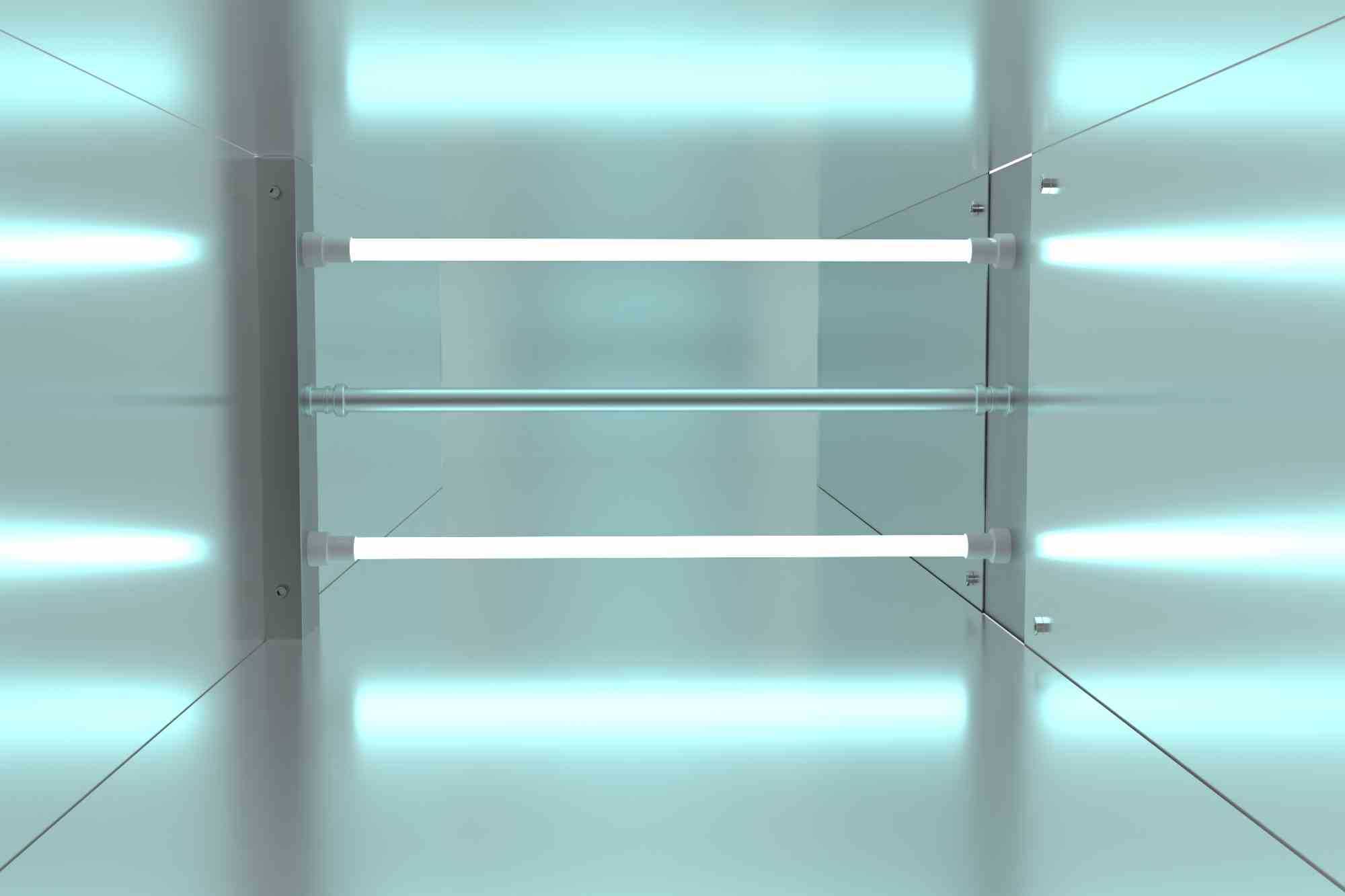

在实际选型适配过程中，该装置的安装边界需要重点匹配风管的截面尺寸，灯管的有效长度决定了可覆盖的风管宽度，安装位置需要避开风管内的弯头、变径段、消声器等气流紊乱区域，优先选择直管段气流平稳的位置安装，保证气流以均匀流速通过紫外线辐照区域，避免出现消杀死角。装置的灯管设计寿命满足长期连续运行需求，正常工况下无需频繁更换，且灯管更换时无需将整个装置从风管上拆下，仅需打开电控端的固定卡扣即可从外侧抽出旧灯管、装入新灯管，整个更换过程可在数分钟内完成，不会影响暖通系统的正常通风运行。不同于需要暗环境才能起效的光触媒类消杀部件，该装置的紫外线消杀效果不受风管内可见光、自然光的影响，无论风管是否透光、日常是否有光线射入，都能保持稳定的消杀效率，也不会和风管内可能存在的臭氧、异味分子产生不良反应，适配各类常规通风系统的配套使用需求，在公共建筑集中空调系统、医疗场所通风系统、食品生产洁净通风系统的配套设计中，这类风道式紫外线消毒装置已经成为空气卫生控制环节的标准配置部件，其结构设计的合理性直接决定了长期运行的可靠性与维护便捷性。
