120V四灯UV-C风道空气消杀装置

在暖通空调系统的空气消杀改造与新建项目中，风道内置式紫外线消杀设备是阻断空气传播致病菌、病毒的核心配套部件，本次涉及的四灯UV-C风道消杀装置，就是针对商用、公共建筑通风管道消杀需求开发的专用设备，适配120V交流供电场景，可直接嵌入矩形通风风道内部安装，无需额外占用机房空间。

从实际应用场景来看，这类设备主要适配人员密集、对空气洁净度有明确要求的场所通风系统，包括餐饮后厨的补排风管道、医疗机构的普通诊区通风道、学校教室的新风系统、食品加工车间的送风管道、办公建筑的回风段以及洁净室的前置通风段，主要作用是对管道内流动的空气进行持续照射消杀，破坏空气中携带的细菌、病毒、霉菌孢子的核酸结构，避免致病菌通过通风系统在不同空间内交叉传播，相比传统的滤网过滤式净化，紫外线消杀不会产生风阻，也不需要频繁更换滤材，长期运行的维护成本更低。

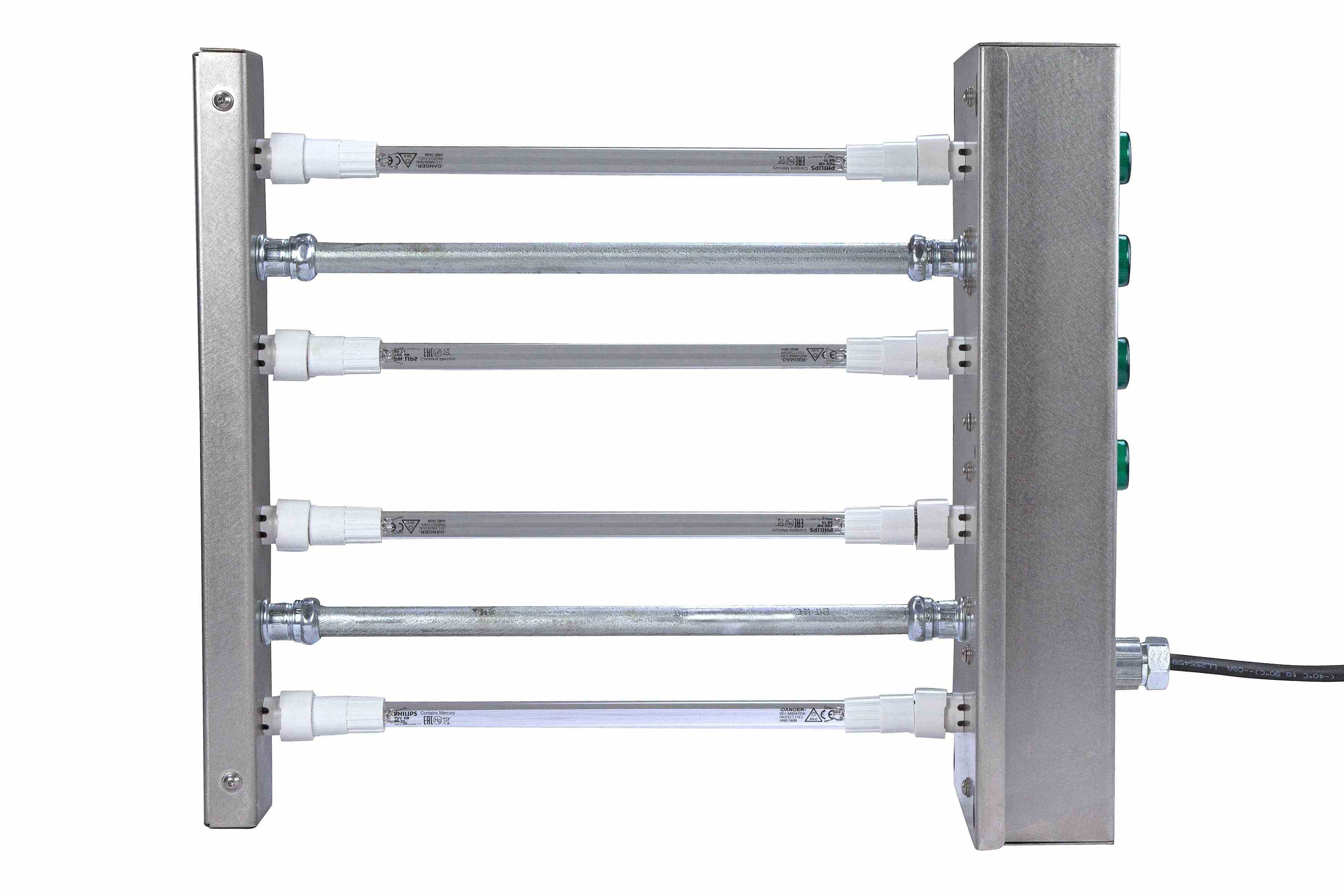

设备的功能设计完全围绕风道内的安装工况展开，整套装置采用分体式布局：消杀灯组部分完全嵌入风道内部，电气控制与状态指示模块安装在风道外壁，避免电子元器件长期处于风道内的高风速、温湿度波动环境中，提升长期运行的可靠性。灯组共配置4支UV-C紫外灯管，单支灯管在254nm消杀波长下的输出功率为3.6W，整套设备总紫外输出功率14.4W，该波长是紫外线消杀的最优波段，可实现对常见空气传播致病菌99%以上的消杀效率，灯管的额定有效工作寿命可达8000小时以上，满足长期连续运行的使用需求。

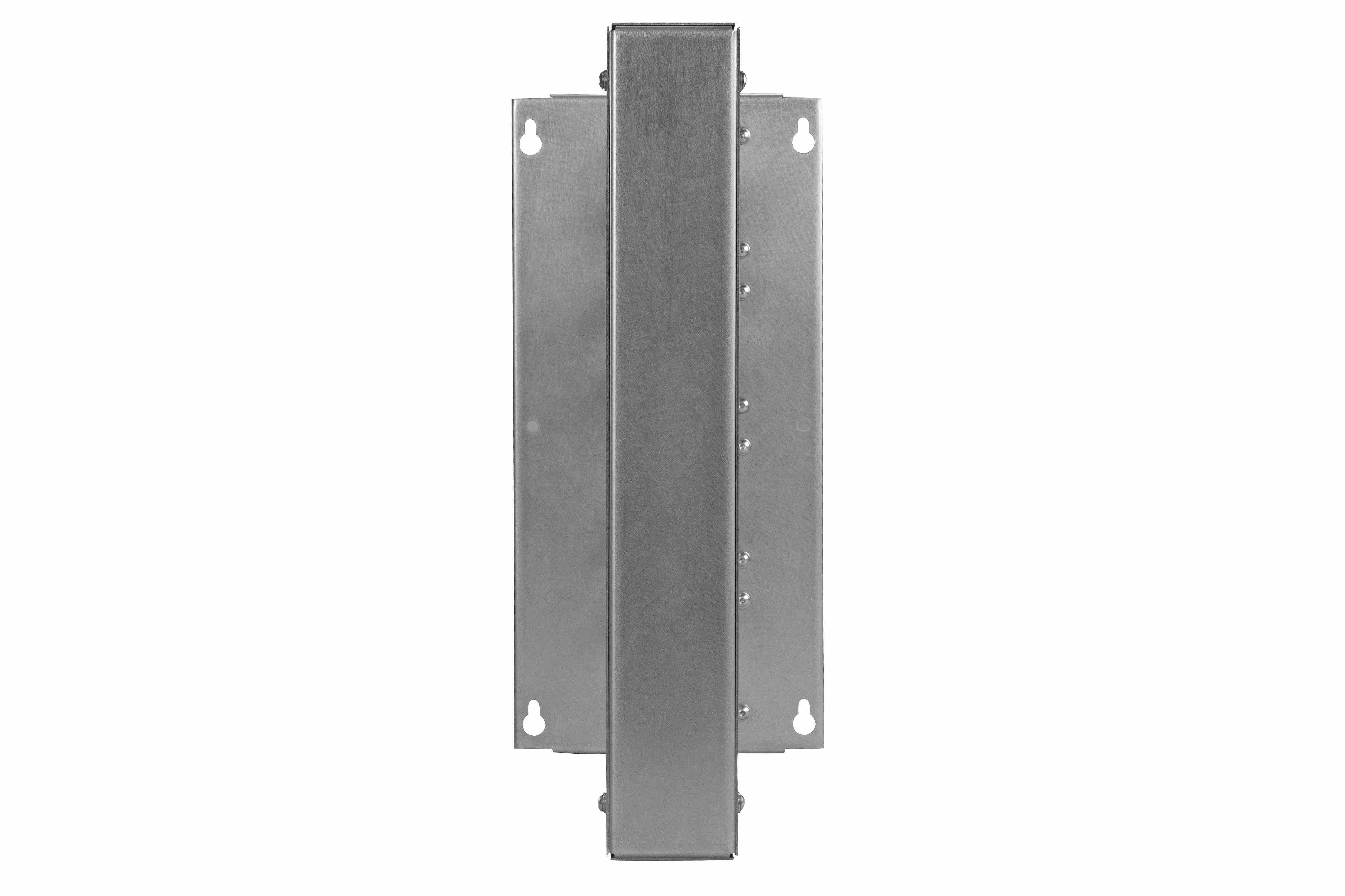

结构设计上，设备的外壳采用304不锈钢材质加工，完全适配通风管道内的高湿、多尘工况，不会出现锈蚀掉屑污染风道的问题；灯组采用局部分布式安装方式，四支灯管在风道截面上均匀排布，确保紫外光束可以完全覆盖风道的整个过流断面，不存在照射死角，流动的空气经过灯组照射区域时，会被足够剂量的紫外线照射，达到消杀效果。设备自带灯管状态指示结构，运维人员在风道外部即可直接查看每支灯管的工作状态，不需要拆开风道或者将灯组抽出就能判断灯管是否需要更换，大幅降低日常运维的操作难度。

安装边界方面，该设备设计为适配标准矩形通风风道的内嵌安装结构，安装时只需要在风道侧壁开出对应尺寸的安装孔，将灯组部分插入风道内部，通过法兰结构将设备主体固定在风道壁上即可，不需要对原有风道进行大范围切割改造，适配新建风道预装和既有风道的消杀改造场景。需要注意的是，由于UV-C紫外线会对人体皮肤、眼睛造成损伤，设备的安装位置需要避开风道开口、检修口等紫外线可能泄漏的位置，确保设备运行时不会有紫外线逸出到人员活动区域；同时该设备的紫外线照射不会受风道内的照明光线、金属构件反射的影响，只要安装位置的过流断面与灯组覆盖范围匹配，即可达到设计消杀效率，不需要额外做风道内的避光处理。

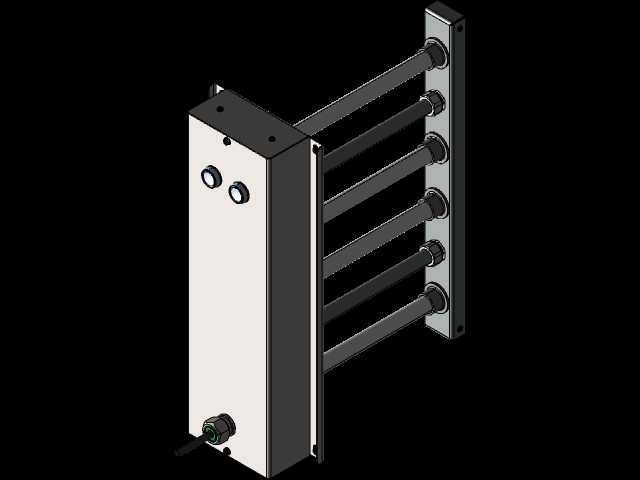

从三维建模的角度来看，这套装置的模型需要准确还原灯组的排布间距、外壳的安装法兰尺寸、电气模块的外部轮廓以及固定孔位的位置参数，确保模型导入风道整体装配时，可以直接匹配安装孔位的设计，不会出现干涉问题；同时灯管部分的模型需要准确还原实际灯管的直径与长度，方便设计人员验证灯组的照射覆盖范围是否匹配对应尺寸的风道，为风道消杀系统的设计选型提供准确的三维参考。
