卧式滚筒式粪污堆肥发酵处理设备结构

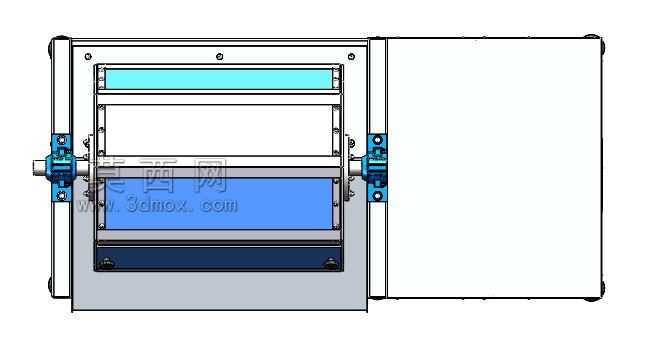

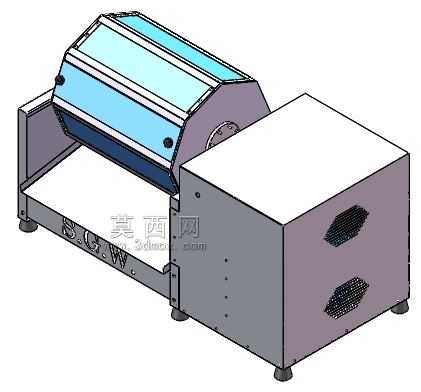

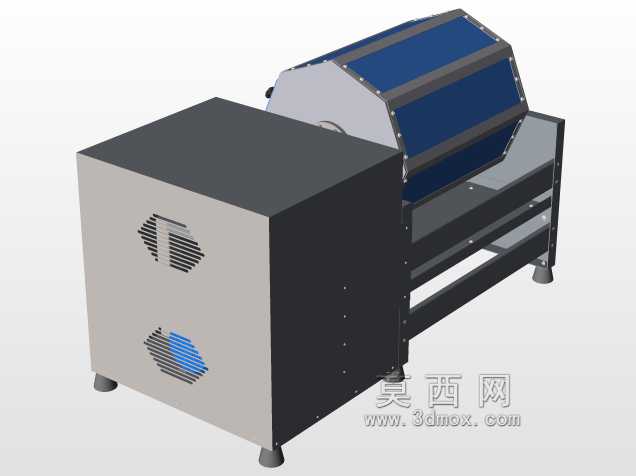

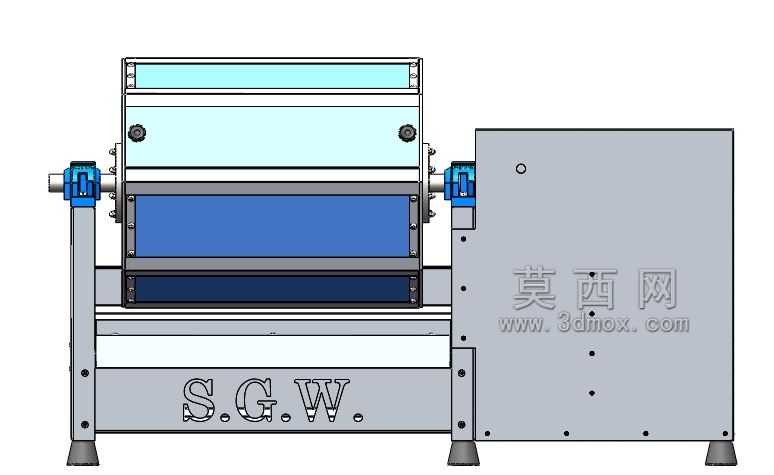

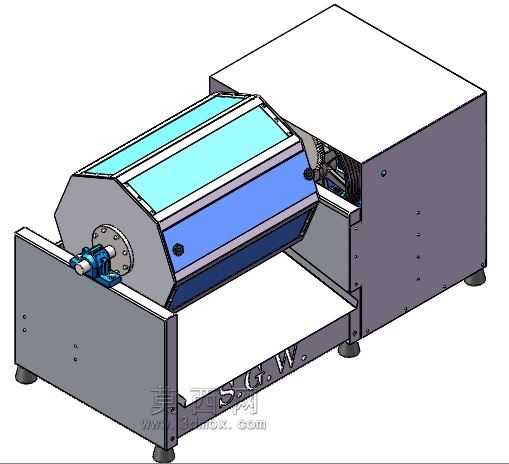

　　这套卧式滚筒式粪污堆肥处理设备，主要面向中小型有机废弃物处理场景，适配畜禽养殖场粪污资源化、农业种植残体腐熟处理、园林废弃物堆肥等作业需求，可将含水率适配的畜禽粪便、秸秆碎料、厨余预处理料等物料，通过持续的滚筒翻抛、通氧作业完成好氧发酵腐熟，最终产出可直接还田或深加工的有机肥原料。设备整体采用卧式分体布局，左侧为倾斜布置的多棱面滚筒作业仓，右侧为集成动力与控制单元的主机柜体，两者通过高强度型钢焊接机架连接为整体，机架底部配置可调式减震脚垫，可直接安装在硬化平整的水泥地面上，无需额外做预埋基础，安装时仅需保证机架整体水平度偏差不超过2mm/m，即可避免滚筒运转时出现偏磨、异响问题。滚筒作业仓采用多段折弯钢板拼接成型，

　　仓壁开设均匀分布的通风通氧孔，同时内壁焊接螺旋导料抄板，当滚筒以低转速持续回转时，抄板会不断将仓内物料扬起、抛落，既可以打散物料避免结团结块，保证物料与氧气充分接触，加快好氧菌群的繁殖代谢速度，缩短发酵周期，也能通过螺旋导程的设计，让物料从进料端向出料端缓慢移动，实现连续式进出料作业。滚筒两端采用迷宫式密封结构搭配耐磨尼龙支撑托轮，既可以减少运转过程中的粉尘溢出，也能降低转动摩擦阻力，托轮位置配置偏心调节机构，安装调试时可通过调整托轮偏心量，控制滚筒的轴向窜动量在3mm以内，避免运转过程中滚筒出现轴向位移导致密封失效。右侧主机柜体采用冷轧钢板折弯焊接成型，柜体侧面开设两组通风散热栅格，内部集成驱动电机、减速机构、电气控制元件，

　　驱动端通过链轮链条机构将动力传递至滚筒端的大齿圈，传动比配置匹配堆肥作业所需的低转速大扭矩需求，可保证满仓负载下滚筒平稳启动、运转无卡顿。柜体底部与机架采用螺栓可拆卸连接，后期维护时可单独拆解柜体部分进行元器件检修，无需挪动滚筒作业仓，降低现场维护难度。设备进料端设置在滚筒高位侧的敞口位置，可配套皮带输送机或人工上料，出料端设置在滚筒低位侧的导料槽，发酵完成的物料可直接落入接料装置或输送设备，整套设备作业过程中无需人工频繁翻堆，相比传统槽式堆肥可减少60%以上的人工投入，同时密闭式的滚筒结构可减少发酵过程中臭气无组织扩散，适配对环保要求较高的城郊养殖场、农业园区使用。设计过程中重点考虑了物料的腐蚀特性，

　　所有与物料接触的钢板表面均做了环氧富锌底漆加聚氨酯面漆的防腐处理，滚筒抄板采用耐磨钢板制作，可耐受腐熟物料的酸碱腐蚀与物料摩擦，延长设备易损件的更换周期。设备整体占地尺寸适配中小型处理场地的布局需求，主机宽度控制在1.8米以内，长度控制在3.2米以内，高度不超过1.6米，可直接放置在常规高度的厂房内作业，也可根据场地需求搭配防雨棚在室外露天安装使用。滚筒的倾斜角度设计为5度，该角度经过多轮物料模拟验证，既可以保证物料在仓内有足够的停留时间完成腐熟，也不会因为角度过小导致物料堆积在进料端无法顺畅出料，不同物料特性下，可通过调整驱动电机的变频器参数改变滚筒转速，适配不同腐熟周期物料的处理需求，针对高粘度的新鲜畜禽粪便，可适当降低转速增加抄板扬料的频次，针对松散的秸秆类物料可适当提高转速加快物料推进速度。机架部分采用矩形钢管焊接成型，焊接后整体做去应力退火处理，避免长期负载下出现焊接变形，所有连接螺栓均采用8.8级高强度镀锌螺栓，防止户外潮湿环境下螺栓锈蚀导致拆卸困难。电气控制部分预留了远程控制接口，可接入园区的物联网管控平台，实时监测设备运转状态、滚筒转速、电机温度等参数，也可搭配温度传感器监测仓内物料发酵温度，根据发酵阶段自动调整滚筒运转间隔，实现智能化堆肥作业。
