带式输送机GA三维结构设计模型

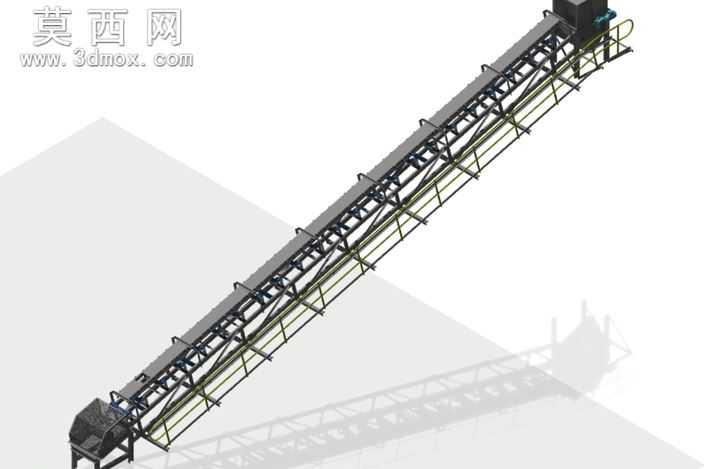

本带式输送机GA模型为通用型散料/件料输送设备的完整三维设计成果，建模过程严格遵循机械设计规范，从整体布局到零部件细节均做了精准还原。模型整体采用倾斜布置的长距离输送结构，主体包含头部传动滚筒组件、尾部改向滚筒组件、中间段机架、上下托辊组、输送胶带、侧边防护栏、驱动装置安装位以及底部支撑脚架等核心结构，各部件的装配关系完全符合实际带式输送机的安装逻辑，可清晰展示设备的运行原理与结构组成。建模阶段对各零部件做了分层处理，机架部分采用型钢焊接结构的建模逻辑，还原了槽钢、角钢等型材拼接的真实形态，托辊组按照等间距排布的设计要求完成阵列布置，滚筒部分细化了轴、轴承座、筒皮的装配结构，避免了一体化建模的失真问题。材质渲染上针对不同部件做了区分处理，机架部分采用工业常用的深灰金属漆质感，托辊与滚筒采用哑光金属材质，输送胶带采用黑色耐磨橡胶质感，侧边护栏采用黄绿色安全警示配色，渲染效果贴近工业现场真实设备的视觉表现，能够直观呈现设备的外观特征。设计思路上围绕通用输送场景的适配性展开，倾斜布置的结构可满足不同高度差的物料转运需求，开放式的机架设计便于后期维护与部件更换，标准化的托辊、滚筒选型可降低设备的生产与运维成本，整体结构兼顾了输送稳定性、结构强度与安装便捷性，可作为散料输送系统设计、教学演示、方案展示的参考模型，也可用于后续的工程图导出、干涉检查等设计验证工作。
