恰克型敲击扳手扩展结构三维设计

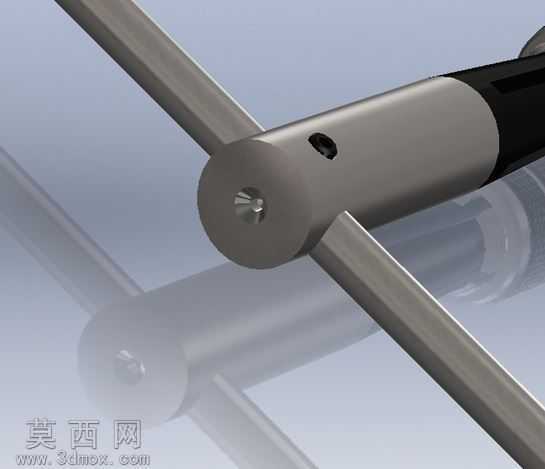

本作品为恰克类型敲击扳手的扩展结构三维设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对扳手主体、扩展接杆、锁紧定位结构分别进行独立零件建模后完成虚拟装配，全程添加贴合、同轴、限位等完整装配约束，确保各部件运动逻辑与实际工装使用场景完全匹配。建模阶段针对敲击受力部位做了结构强化处理，在扳手头部与接杆衔接位置设计了防脱定位销孔，可避免敲击作业时接杆滑脱引发安全隐患，接杆采用十字交叉布局设计，可根据作业空间需求灵活调整施力角度，适配不同狭窄工位的拆装需求。材质渲染阶段，扳手主体金属部件采用哑光合金钢材质，调整金属粗糙度参数模拟真实锻打工具的表面质感，手柄部位添加黑色防滑橡塑材质，通过调整材质漫反射、高光参数还原橡塑材质的哑光防滑特性，渲染输出时采用柔和侧光打光方案，清晰呈现零件表面的加工倒角、定位孔、端面槽等细节结构，同时通过半透明倒影效果强化模型的空间立体感。设计思路上，该扩展结构针对传统敲击扳手作业力臂不足、适配场景有限的痛点，在不改变原有扳手主体受力结构的基础上，通过模块化扩展设计延长力臂，可有效降低敲击作业的施力强度，同时十字接杆结构可兼容卡盘丝锥等配套工装的使用需求，实现一具多用的工装设计目标，所有结构尺寸均参考通用五金工具的行业标准设定，可直接导出工程图用于生产加工参考，模型各特征参数保留完整，可根据实际使用需求快速调整接杆长度、头部尺寸等参数，适配不同规格的紧固件拆装作业场景。
