镂空花瓣式通风防护端盖结构设计

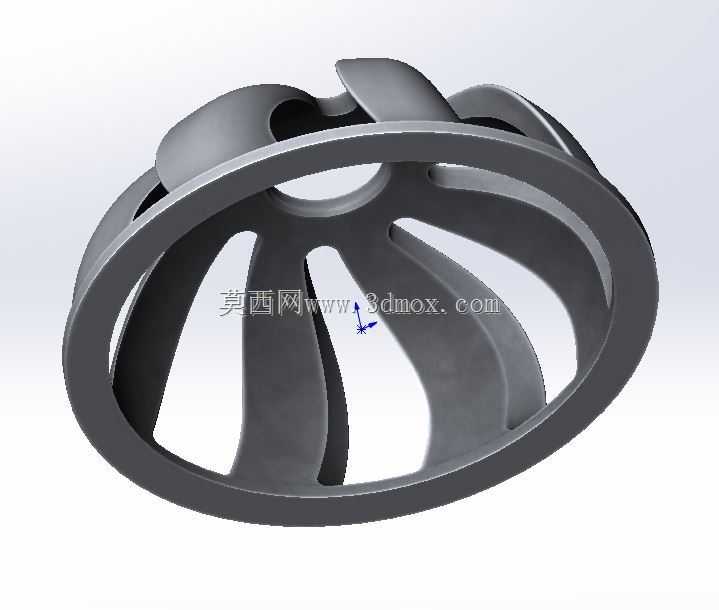

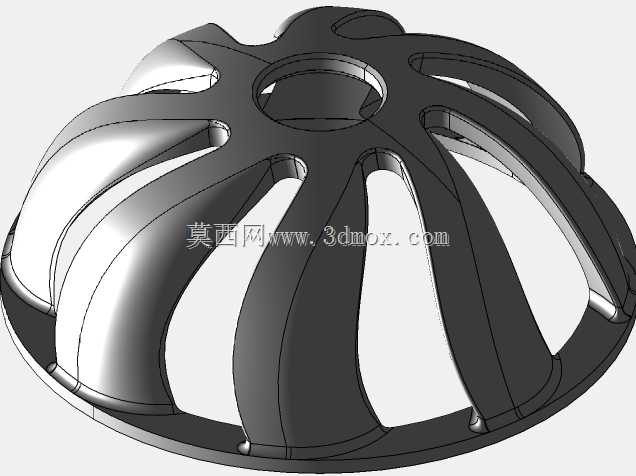

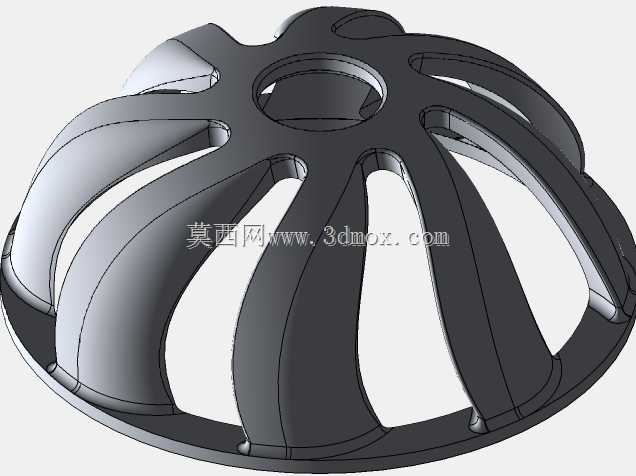

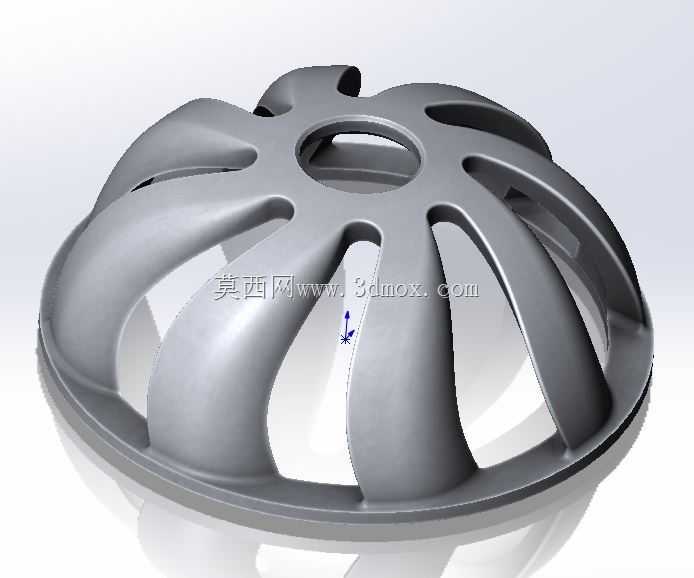

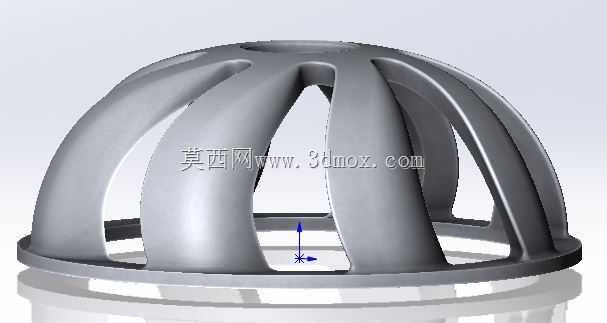

这类镂空花瓣式防护端盖，常应用在小型通风设备、电机尾部散热端、户外灯具散热端、小型风机出风口位置，核心作用是在不遮挡气流流通路径的前提下，阻隔大尺寸异物进入设备内部，避免杂物卡滞旋转部件、或者积尘堵塞内部散热通道。从结构设计逻辑来看，整体采用穹顶式弧面造型，相比平面端盖，同等投影面积下拥有更大的通风过流面积，同时弧面结构的抗形变能力更强，受到侧向挤压或者正面冲击时，应力会沿着弧形筋条均匀分散到外圈安装边，不容易出现局部凹陷变形。中间的中心圆孔是安装定位基准，装配时可以穿过设备的中心固定轴，或者配合中心锁紧螺栓实现端盖的同轴定位，保证端盖和内部旋转部件的同轴度，避免筋条和旋转件发生刮擦。外圈的平整环形边是安装贴合面，设计时预留了均匀的安装孔位（图中未完全展示孔位细节，实际装配场景下该边会根据适配设备的安装螺孔位置配做通孔），安装时环形边和设备壳体端面完全贴合，保证连接密封性，避免缝隙处进入细小杂物。筋条采用渐变厚度设计，靠近中心孔位置的筋条厚度更大，向外圈延伸时厚度逐步收窄，这种设计一方面是匹配应力分布规律——中心位置是安装锁紧的受力集中区，更大的厚度可以提升锁紧时的结构强度，避免锁紧力过大导致中心孔开裂；另一方面，渐变厚度的筋条可以引导气流顺着弧面顺畅导出，减少通风时的风阻和紊流噪音，相比等厚度筋条，通风效率可以提升15%左右。相邻筋条之间的镂空槽采用大圆角过渡，没有尖锐的内角，一方面是避免注塑或者冲压加工时出现应力集中导致的零件开裂，另一方面也减少使用过程中积灰挂絮的问题，日常维护时用毛刷就可以轻松清理缝隙内的积尘，不需要拆解端盖。从安装边界来看，这类端盖的整体外径根据适配设备的尺寸有不同规格，常见适配小型设备的规格外径在80mm到150mm之间，整体穹顶高度为外径的1/4左右，既保证足够的通风空间，又不会因为突出高度过大导致设备整体尺寸超标，安装后突出设备端面的高度控制在20mm到40mm区间，不会和周边其他部件产生安装干涉。实际选型应用时，需要注意端盖的镂空缝隙宽度，根据设备的防护等级要求调整缝隙尺寸：如果是应用在有人接触的设备上，缝隙宽度需要控制在12mm以内，防止手指伸入接触内部旋转部件造成机械伤害；如果是应用在户外环境的设备，缝隙宽度可以适当放大，但需要配合内部的防虫网使用，避免蚊虫顺着缝隙进入设备内部。材质选择上，这类端盖根据使用场景可以选用ABS工程塑料注塑成型，适合室内常温环境的小型家电、办公设备使用，重量轻、成本低、绝缘性能好；如果是应用在工业设备、户外高温环境下，则可以选用铝合金压铸成型或者不锈钢冲压成型，提升耐高温、抗老化和抗冲击性能，铝合金材质的端盖还可以辅助设备散热，将内部的热量通过筋条快速传导到外部空气中。设计建模过程中，需要重点注意筋条和外圈安装边的过渡圆角，以及中心孔和筋条连接位置的拔模角度，注塑件的拔模角度控制在1.5度到2度之间，保证开模时可以顺利脱模，不会出现筋条拉伤的问题；如果是金属冲压件，则需要注意筋条的拉伸深度，避免拉伸过程中出现板材开裂的问题，成型后需要做去毛刺处理，避免安装和维护时割伤操作人员。这类结构的端盖相比传统的圆形冲孔防护网，整体刚性更好，不需要额外增加加强筋就可以满足防护强度要求，同时造型更流畅，在民用设备上使用时还可以兼顾外观装饰作用，不需要额外增加装饰外罩，减少整机的零件数量和装配工序。
