双缸动力装置结构设计方案

项目分类:发动机 发布时间:2021-10-29 ID:349847
  • 双缸动力装置结构设计方案

  在小型航空模型、便携动力设备以及轻型作业机具的动力选型场景中,双缸动力单元始终是平衡输出功率与整机重量的优选方案,本次呈现的双缸动力结构,正是针对小排量高功率密度需求完成的结构设计。从实际落地的使用场景来看,这类动力单元可适配固定翼航模、小型无人作业平台、便携发电机组等对动力重量比要求严苛的设备,能够在有限的安装空间内提供稳定的持续动力输出,相较于单缸动力,其做功间隔更短,运行过程中的振动幅度明显降低,可有效减少动力端振动对搭载设备精密部件的干扰。

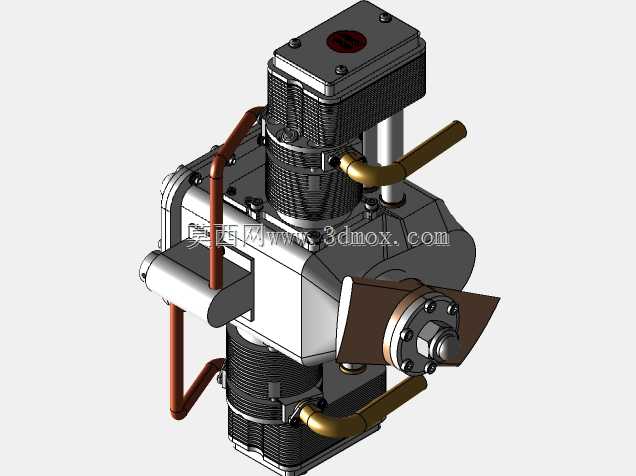

  从结构设计思路来看,整个动力单元采用上下叠置的双缸布局,两个气缸沿曲轴箱中心对称分布,曲轴输出端直接集成安装法兰与桨毂固定结构,无需额外加装传动转接件即可直接连接负载,大幅缩短了动力传递路径,减少了传动环节的功率损耗。散热结构采用外露式散热鳍片设计,气缸外壁布满等间距排布的散热鳍片,配合设备运行时的迎面气流即可完成主动散热,无需额外加装水冷管路与散热循环系统,既降低了整机自重,也减少了冷却系统的故障点,适配野外无复杂维护条件的使用场景。

  管路布局方面,燃油管路与润滑管路沿气缸外侧走线,采用硬质金属弯管成型,管路走向避开散热鳍片的通风路径,同时通过管卡固定在气缸壳体的预设安装位上,避免设备运行过程中管路受振动影响出现松脱、移位问题。曲轴箱部分采用一体化铸造成型的壳体结构,合箱面设置密封槽位,可通过密封胶或密封垫实现腔体密封,防止内部润滑油泄漏,同时壳体上预留有多个安装定位孔,可适配不同机架的安装固定需求。

  尺寸与安装边界上,该动力单元的核心安装基准为输出端的桨毂安装位,安装孔位的中心距与输出轴直径按照通用小型动力负载的安装标准设计,输出轴端的固定螺纹规格可适配主流的螺旋桨、传动带轮等负载连接件。气缸部分的径向尺寸经过紧凑化设计,两个气缸的外轮廓最大间距控制在合理范围内,可适配多数小型设备的动力舱安装空间,安装时仅需预留出散热气流的流通通道,以及管路连接的操作空间即可完成装配。

  从功能特性来看,该双缸动力的做功行程交替进行,曲轴运转时的动平衡表现更优,运行转速区间更宽,低转速下的扭矩输出相较于同排量单缸动力更充沛,可带动更大直径的负载部件,同时双缸结构的单缸热负荷更低,长时间持续运行时的气缸温度更稳定,可有效降低因过热导致的动力衰减、部件磨损加剧等问题。输出端的固定结构采用多螺栓锁紧设计,负载连接后的同轴度更容易保证,可减少高速运转时的偏心振动,提升动力单元的整体运行寿命。

  在结构细节处理上,气缸顶部的气门室盖采用密封式设计,盖体上设置有散热加强筋,既保证气门机构的密封防护,也可辅助提升顶部的散热效率。曲轴箱侧部预留有润滑油加注口与液位观察结构,日常维护时无需拆解整机即可完成润滑油的补充与液位检查,降低了日常维护的操作难度。所有外露的金属部件均做了氧化或防锈处理,可适应潮湿、多尘的户外使用环境,减少环境因素对部件的腐蚀影响。
