控制台支撑壳体三维结构设计

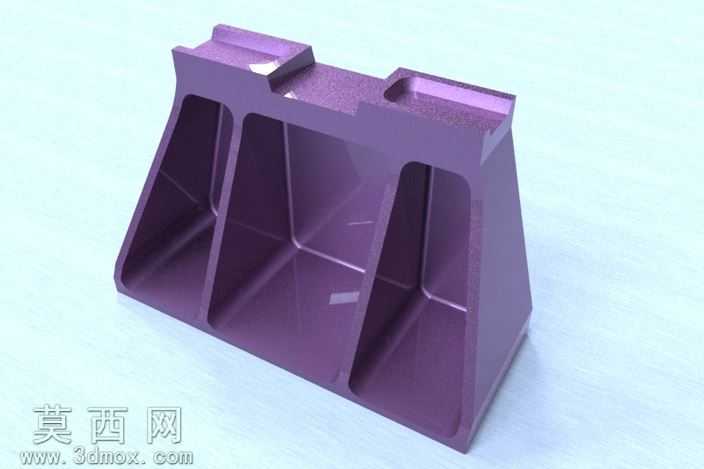

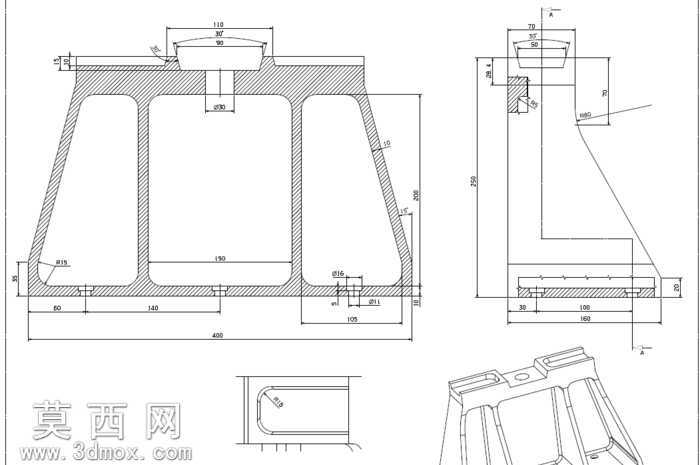

本作品为控制台类承力支撑壳体的三维建模设计，整体采用框架式箱型承力结构，建模过程中严格遵循机械制图投影规范，先通过二维工程图的尺寸标注提取关键定位参数，以底部安装基面为建模基准面，依次搭建外轮廓的梯形侧围、内部纵向加强筋板、顶部安装承台的基础线框，再通过拉伸、切除、拔模等特征操作生成实体结构。建模时重点还原了壳体的壁厚均匀性设计，外轮廓侧壁设置1:10的拔模斜度，既满足成型工艺的脱模需求，也提升了整体结构的侧向抗形变能力；内部设置两道纵向贯通的加强筋，将内部腔体分隔为三个独立的减重空腔，在保证整体结构刚度的前提下大幅降低壳体自重，筋板与侧壁、底板的衔接处均设置R3-R15不等的过渡圆角，避免应力集中导致的结构失效。顶部承台为设备安装定位面，设计有嵌入式的安装卡槽与定位凸台，卡槽的尺寸公差严格按照配合要求设置，保证上部搭载设备的安装精度；底部安装面设计有阵列分布的安装沉孔与定位销孔，沉孔深度满足紧固件的沉头安装要求，销孔位置与安装基准的形位公差控制在0.05mm以内，保证壳体安装后的位置精度。建模完成后对结构进行了装配干涉检查，确认各衔接特征无重叠、无错位，同时添加了STL格式的通用模型文件，可直接导入各类3D查看器进行结构预览与装配验证；配套的二维工程图完整标注了各部分的定形、定位尺寸，形位公差、表面粗糙度要求清晰明确，可直接用于加工工艺的编制。整个设计兼顾了结构强度、工艺可行性与安装便利性，框架式的腔体结构既可以作为控制台的主承力支撑，也可在内部空腔布置相关控制元器件，实现结构支撑与元器件容纳的功能整合，过渡圆角与拔模斜度的细节设计充分考虑了铸造、注塑等不同成型工艺的生产要求，具备较高的实际工程应用参考价值。
