IP66防护等级压铸铝密封壳体框结构

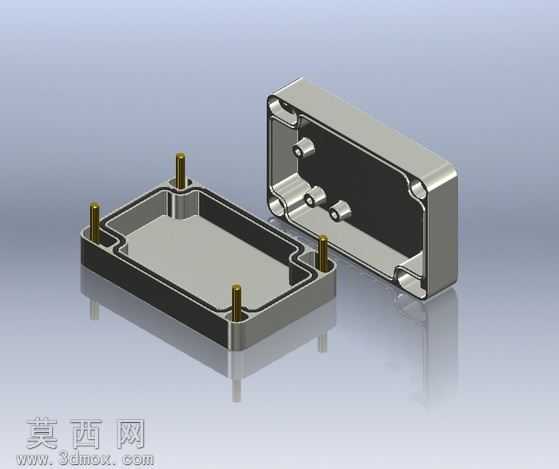

本作品为IP66防护等级的压铸铝密封壳体框三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定壳体的外部安装尺寸34mm×98mm×64mm，再拆分上下配合的两个框体部件逐一细化结构。建模阶段首先绘制上下框体的基础拉伸轮廓，精准还原压铸铝件的拔模斜度，适配压铸生产的工艺要求，避免出现倒扣等无法脱模的结构；随后细化壳体的密封配合结构，上框与下框的贴合面设计有连续的密封槽结构，可嵌入橡胶密封圈实现IP66级别的防尘防水防护，四个角位设计有贯穿的安装铜柱，铜柱与铝框采用嵌装结构，既保证安装螺纹的强度，又避免铝质螺纹易滑牙的缺陷。材质渲染阶段，铝制框体采用哑光铸铝材质，还原压铸生产后表面细腻的磨砂金属质感，边缘做轻微的倒角高光处理，体现金属件的加工精度；安装铜柱采用黄铜材质，调整金属粗糙度参数呈现黄铜的暖金色金属光泽，背景采用渐变浅灰的影棚环境，添加柔和的环境反射与地面投影效果，清晰展现壳体的装配关系与结构细节。结构设计上充分考虑工业现场的使用需求，框体侧壁做了加厚处理提升抗冲击性能，内部预留的安装柱位置适配常规线路板的安装尺寸，上下框合模后四周无外露缝隙，配合密封圈可完全阻挡粉尘侵入，同时承受低压水柱喷射不进水，满足户外工业设备的防护要求。建模过程中对所有配合尺寸做了公差校验，保证上下框的装配间隙控制在合理范围，密封槽的深度与宽度适配标准线径的密封圈，安装柱的位置度误差控制在0.1mm以内，确保生产加工后可顺利装配。整体模型完整还原了压铸铝密封框的所有结构细节，无多余特征，参数化的建模方式可快速调整尺寸衍生不同规格的同类型壳体产品，渲染效果直观清晰，可直接用于产品展示、工艺评审与生产加工参考。
