缓接式电气连接香蕉插孔组件设计

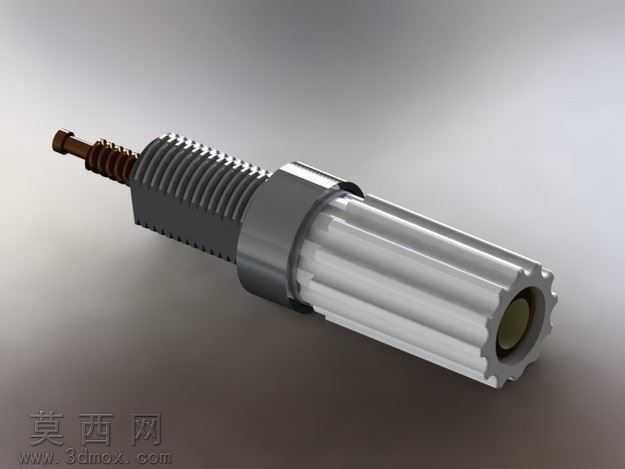

本作品为缓接式电气连接香蕉插孔组件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循电气接插件的通用尺寸规范，对各部分结构进行1:1等比例还原，确保模型尺寸精度满足实际生产装配的公差要求。建模阶段首先绘制插孔内部接触弹片的截面草图，通过扫描特征生成带弹性形变余量的接触腔体，保证公头插入时具备合适的夹持力，避免接触不良或插拔过紧的问题；外部握持部分采用多段拉伸与切除特征组合，表面设计纵向防滑筋条，筋条的凸起高度、间距均经过人体工学测算，提升手动插拔时的摩擦力，防止操作打滑。中部的螺纹锁紧结构通过螺旋线扫描生成标准牙型，可配套对应的锁紧螺母实现组件在设备面板上的固定安装，螺纹段与主体的衔接处设计退刀槽结构，符合机械加工的工艺要求，避免加工时出现撞刀问题。尾部的线缆连接端设计阶梯式导向结构与压线弹簧，既能够引导线缆顺利穿入腔体完成焊接或压接，也可通过弹簧结构缓冲线缆弯折时的应力，避免线缆根部断裂导致的连接失效。渲染阶段针对不同部件匹配对应材质：外部绝缘握持部分采用哑光硬质工程塑料材质，调整粗糙度参数模拟磨砂防滑表面的质感，还原塑料件的细微颗粒纹理；中部金属锁紧螺母与前端金属接触环采用镀镍金属材质，设置合适的反射率与高光参数，呈现金属镀层的细腻光泽与轻微环境反射效果；尾部弹簧与内部接触件采用锡青铜材质，调整金属色泽偏暖的铜质质感，区分不同金属部件的材质差异；内部绝缘衬套采用深色耐高温工程塑料，与外部塑料件形成色彩区分，清晰展示内部结构层次。设计思路上重点优化缓接缓冲结构，在插合接触面与尾部压线端之间设置弹性缓冲段，可吸收插拔时的轴向冲击力，同时抵消设备运行过程中产生的微幅振动，避免长期振动导致的接触松动，提升电气连接的稳定性与组件使用寿命；整体结构采用模块化拆分设计，各零部件可独立导出用于工程出图与开模生产，装配关系完全还原实际产品的组装顺序，可直接用于装配工艺演示与产品结构验证。
