管道系统用对焊式支管台结构设计

在石油化工、电力输送、市政给排水等涉及压力管道布设的工程场景中，主管路引出支管的节点一直是管路应力集中、密封失效风险较高的位置，传统的开孔直接焊接支管的工艺，不仅会削弱主管的整体承压强度，在温度交变、管路振动的工况下，焊根位置极易出现疲劳裂纹，引发介质泄漏问题。焊接支管台作为专门针对支管引出节点设计的补强型连接件，能够通过自身的结构形态分散开孔位置的应力集中，替代传统的补强圈焊接工艺，大幅提升管路分支节点的结构可靠性。

从实际使用场景来看，这类支管台适配的管路工况覆盖了从低压给排水到中高压蒸汽输送、化工介质输送的多类场景，不同压力等级的支管台会匹配对应管壁厚度的成型结构，安装时支管台的底部弧形轮廓与主管外壁完全贴合，焊接时采用全焊透的坡口结构，相比传统开孔焊支管加补强圈的方式，减少了两道环形焊缝的施工量，同时避免了补强圈与主管之间存在间隙引发的腐蚀隐患。

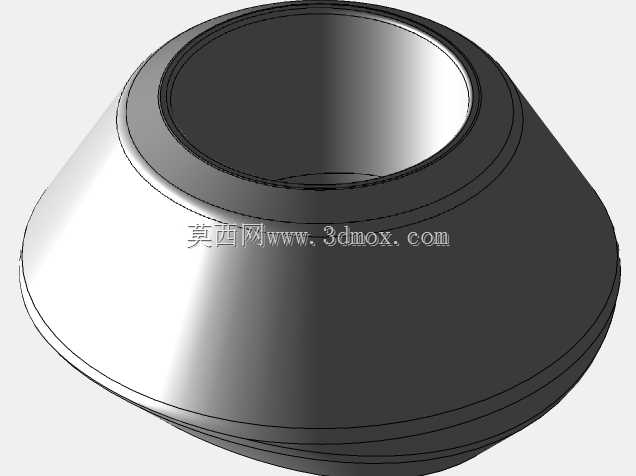

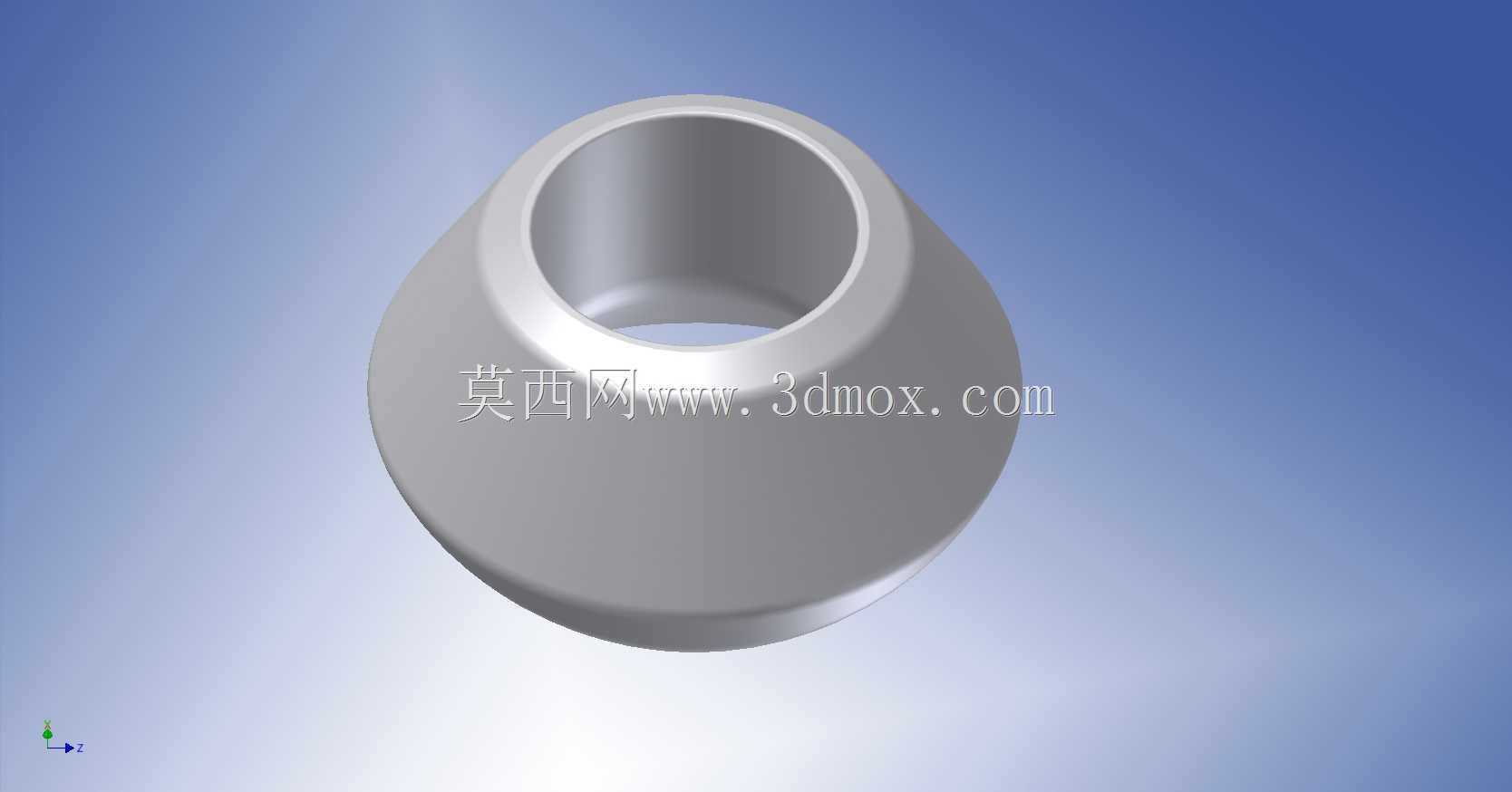

设计这类支管台结构时，首先要匹配主管的外径曲率，确保支管台底部的弧形面与主管外壁能够实现面接触贴合，避免安装时出现贴合间隙导致焊接缺陷；其次要考虑支管连接端的坡口形式，针对对焊连接的需求，支管端加工成与对应壁厚管道匹配的焊接坡口，保证焊口的熔透深度满足承压要求。整体结构采用圆滑过渡的变径形态，从支管端的等径直段逐步向外扩展成与主管贴合的宽边底座，过渡区域没有尖锐的棱角，所有转角位置都做了圆弧处理，能够有效降低管路内介质流动时的局部阻力，同时减少应力集中系数，让管路运行时的内压应力、温度变形应力能够顺着圆滑的轮廓均匀传递，不会在局部位置出现应力峰值。

从安装边界来看，这类支管台在主管上的开孔直径略小于支管台底部的内孔直径，开孔后需要对主管开孔边缘做倒角处理，去除毛刺和氧化层，安装时将支管台定位在开孔中心位置，先做点焊固定，校核支管台的轴线与主管轴线的垂直度偏差在允许范围内后，再完成整圈的密封焊接。相比传统的三通管件，支管台不需要截断主管，只需要在主管对应位置开孔即可完成安装，尤其适合在已投用的管路上新增支管的改造场景，大幅降低管路改造的施工量和成本，同时占用的安装空间远小于同规格的三通管件，在管路排布密集、安装空间受限的场景下优势十分明显。

在结构细节设计上，支管台的内孔流道做了等径圆滑过渡处理，不会因为支管引出出现流道突然缩径的问题，能够减少介质流经分支位置时的湍流和压降，对于输送含固体颗粒的介质工况，圆滑的流道也能减少颗粒对管壁的冲刷磨损，延长节点的使用寿命。针对不同的管路连接需求，这类支管台的结构形态可以适配对焊、承插焊、螺纹连接等多种支管连接形式，本次设计的对焊式结构主要适配中高压、高温的管路工况，焊接完成后焊口与管路形成一体的金属结构，密封性能和结构强度都能达到与主管一致的承压等级，不需要额外的密封件，避免了密封件老化带来的泄漏风险。

在建模过程中，需要重点校核支管台底座弧形面的曲率精度，确保与不同规格主管的贴合度满足焊接要求，同时过渡段的壁厚变化要均匀，避免出现壁厚突变导致的应力集中问题，所有焊接端面的坡口角度、钝边尺寸都要符合承压管道焊接的规范要求，保证现场焊接施工时能够直接组对，不需要二次加工。这类管件虽然结构形态看似简单，但作为压力管道的关键受力节点，每一处尺寸细节都直接影响整个管路系统的运行安全，设计时需要结合管路的压力等级、温度参数、介质特性综合调整壁厚和过渡圆弧尺寸，确保在长期运行工况下的结构可靠性。
