西航32型远洋休闲帆船船体结构设计

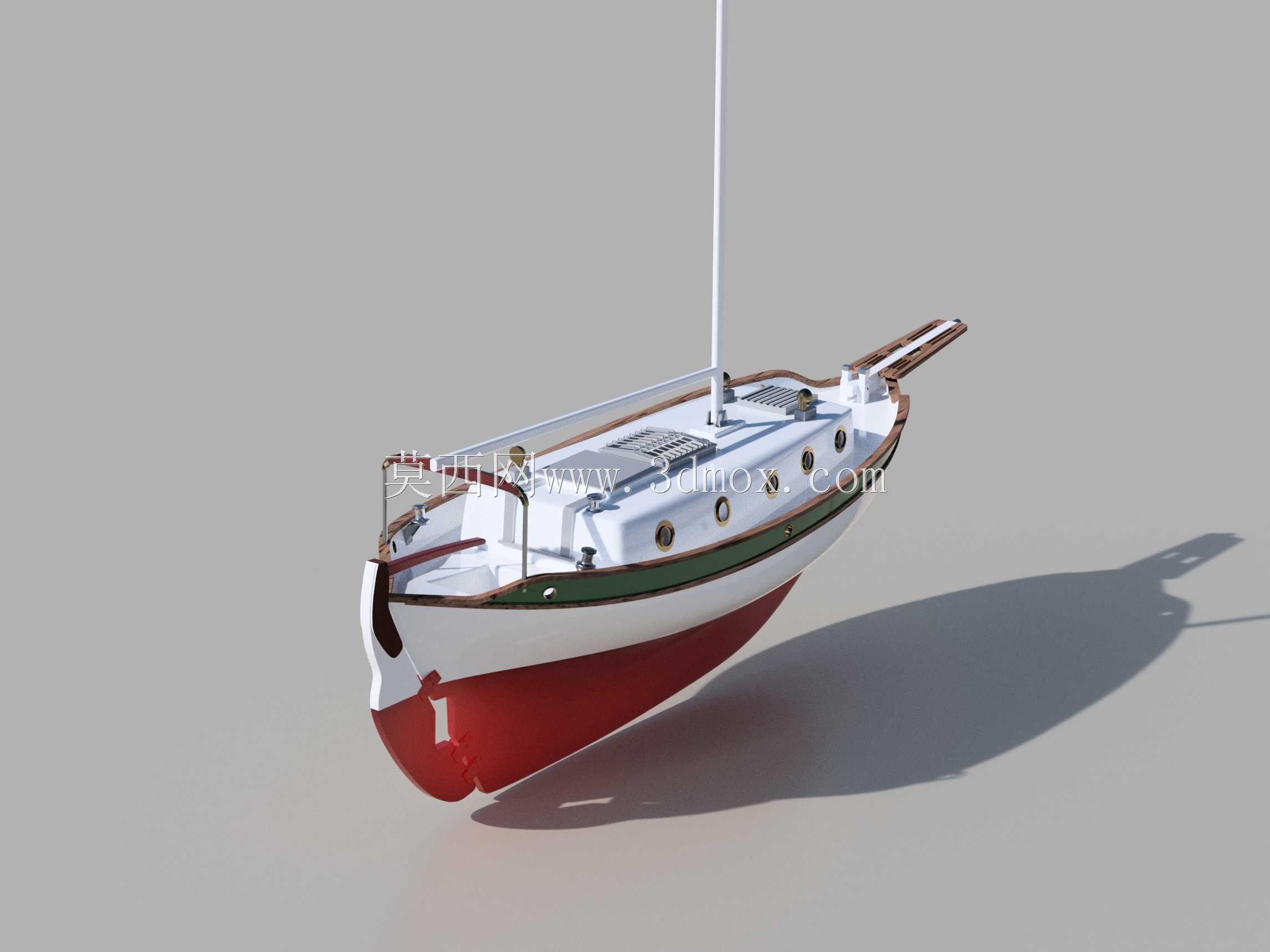

　　这款帆船的三维结构设计，首先锚定近岸休闲航行、中短途远洋巡航的核心使用场景，兼顾单人短程出航与3-4人多日航行的使用需求，整体结构围绕近海复杂海况下的航行稳定性、舱内空间利用率做平衡设计。船体采用经典的长艏楼深V型船底构型，船底红色部分为压载舱集成区域，设计时将整船重心控制在水线以下32%船深位置，大幅提升横摇阻尼，即使遭遇3-4级阵风带来的侧浪，船体横摇角度也能控制在12度以内，避免舱内物品滑移、人员站立失稳的问题。船身中部的绿色饰带区域为甲板与船壳的连接加强带，内部预埋连续的玻璃钢加强筋，从艏柱一直延伸至艉板，抵消航行中波浪对船身的交变弯折载荷，避免长期使用后船壳出现分层、开胶的问题。

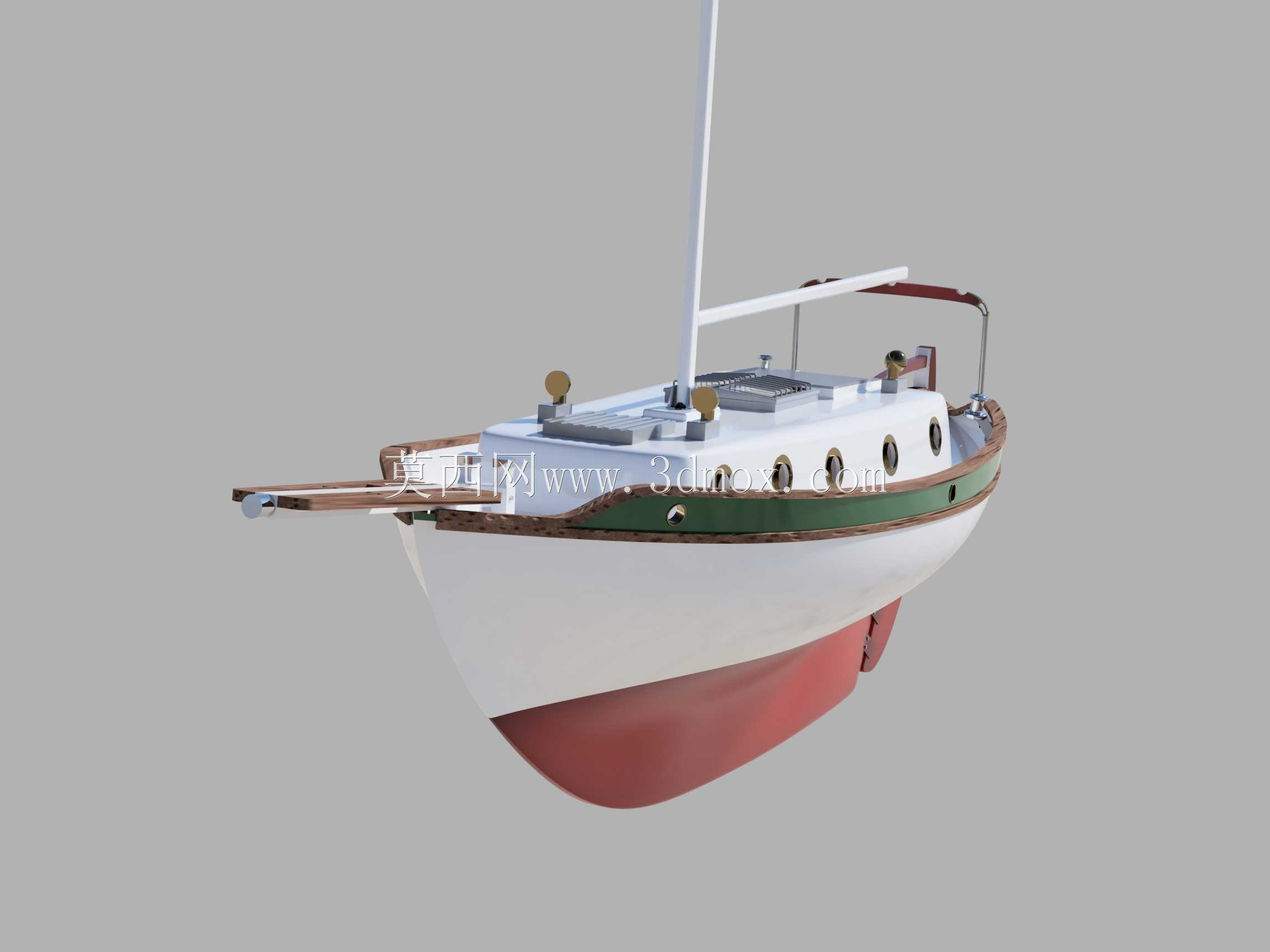

　　甲板区域的设计充分考虑实际航行的操作需求，艏部突出的船艏杆集成了锚链导缆孔与前支索固定座，省去额外加装锚支架的工序，锚链通过导缆孔直接连接甲板下方的锚链舱，起锚、抛锚操作时人员无需探身船外，降低恶劣海况下的操作风险。中央舱口采用凸起式围板设计，围板高度高出甲板面180mm，即使甲板上浪，海水也不会顺着舱口倒灌进舱内，舱口盖采用快拆式压紧锁扣，单步操作即可完成锁闭与开启，舱口内部预留了扶手安装位，人员进出舱室时可以抓扶借力。甲板两侧的舷窗采用圆形耐压结构，窗座与船壳一体糊制成型，玻璃采用5mm厚钢化安全玻璃，密封胶圈采用耐海水腐蚀的三元乙丙材质，长期暴晒、接触盐雾也不会出现老化开裂的问题。

　　艉部的驾驶区域集成了舵机安装位与桅杆后支索固定点，舵叶采用半平衡式设计，舵轴位置距离舵叶前缘35%舵宽，航行中操舵的反馈力度适中，单人即可轻松完成转向操作，即使在低速航行状态下也能保持足够的舵效。桅杆采用单桅纵帆构型，桅杆固定座位于船身中线的龙骨加强位置，底座下方预埋30mm厚的 marine plywood 承压板，将桅杆传递的集中载荷分散到整个船底龙骨结构上，避免局部应力集中导致船壳开裂。船身两侧的吊杆架做了适配性改装，吊杆采用可折叠式设计，停靠码头时可以将吊杆向外翻折，方便人员上下船、装卸补给物资，航行时将吊杆收回固定，不会额外增加风阻，也不会与帆索产生干涉。

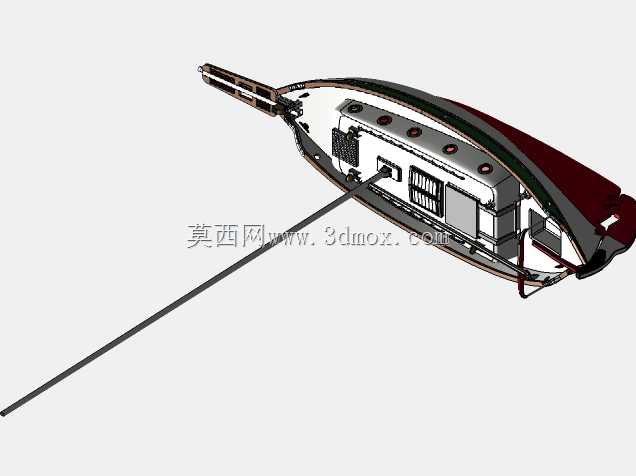

　　建模过程中，船体曲面首先依据公开的船体型线图搭建基础框架，再结合实际使用中的改装需求调整局部结构：比如将原设计的小型舱口扩大为现在的中央大舱口，提升舱内采光与进出便利性；调整了艉部甲板的高度，增加了艉部储物舱的容积，可以存放救生设备、缆绳、补给物资等物品；船底的龙骨做了修型处理，降低航行时的摩擦阻力，同时保证足够的侧向抗漂移能力，在迎风航行时可以减少 leeway 角度，提升航行效率。所有结构的安装边界都做了适配校核：甲板设备的固定螺栓孔位都对应内部的加强筋位置，避免在船壳平板区域单独开孔导致结构强度下降；所有穿舱件的位置都预留了密封操作空间，后期安装管路、线缆时可以方便地打胶密封，杜绝渗漏隐患；舱内的空间布局也做了适配，中部舱室可以容纳两张固定铺位，艏部区域设置储物格与简易厨房区域，满足多日航行的基本生活需求。

　　从结构强度校核的角度，整船的壳板厚度在船底区域为12mm，船侧区域为8mm，甲板区域为6mm，不同厚度区域之间采用渐变过渡，避免厚度突变带来的应力集中。船壳内部的横向肋骨间距为400mm，肋骨采用矩形截面的玻璃钢型材，与船壳、甲板牢固粘接，形成整体的箱型结构，整体扭转强度比无肋骨的纯壳体结构提升270%，即使在浪高2.5米的海况下，船身的形变量也控制在允许范围内，不会出现结构异响、壳板开裂的问题。
