1500公斤承重手动环链起重葫芦设计

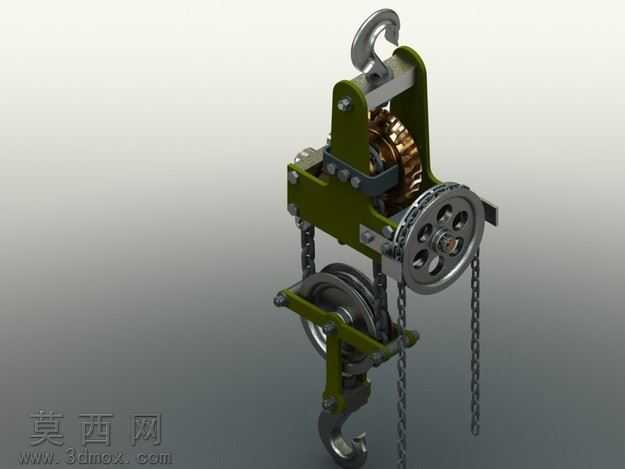

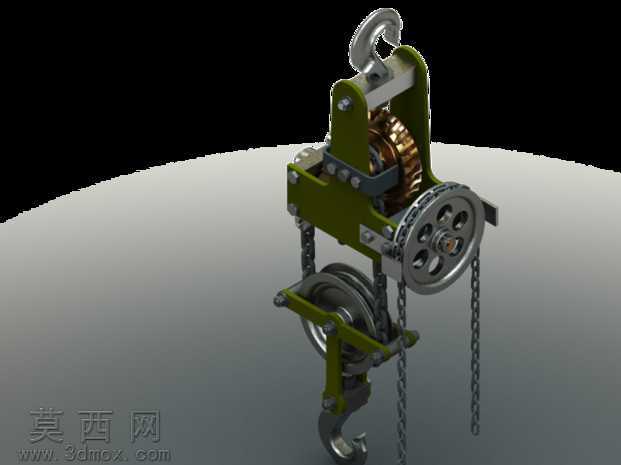

本作品为额定承重1500公斤的手动环链起重葫芦三维建模设计，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循手动起重葫芦的实际工程尺寸与装配逻辑，对每一个零部件都进行了独立的特征构建，确保各部件间的装配干涉为零，可直接用于工程参考与结构验证。模型外观渲染采用写实工业风格，主体机架部分赋予军绿色哑光金属漆材质，还原工业起重设备的经典涂装质感，吊钩、起重链条、传动链轮等受力部件赋予高抛光合金钢材质，通过调整材质的粗糙度、金属度与反射参数，精准呈现金属部件的加工质感与使用光泽，背景采用渐变灰影棚环境搭配柔和顶侧光源，突出葫芦整体的结构层次与金属部件的光影细节，让模型展示效果清晰直观。结构设计上，该葫芦集成了蜗轮蜗杆减速传动机构、上下吊钩组件、双链起重系统、手动链轮操作机构四大核心部分：上部吊钩采用带安全防脱卡的旋转吊钩设计，可实现360度旋转适配不同吊装角度，吊钩与上部机架通过高强度销轴连接，保证承重受力的均匀传递；中部减速腔体内完整构建了蜗轮蜗杆传动副，通过大传动比的蜗轮蜗杆结构实现手动输入小力矩到起重输出大力矩的转换，满足1500公斤承重下的省力操作需求，传动部件旁设置了链条导向限位结构，避免起重链条在升降过程中出现卡链、脱链问题；下部起重滑轮组搭配下吊钩，通过双链绕接的方式进一步降低手动操作拉力，同时保证起吊过程的平稳性；侧面手动链轮搭配防滑手拉链条，链轮轮齿与链条链节完全啮合，建模时还原了轮齿的渐开线齿形，确保传动过程的顺滑无卡顿。设计思路围绕小型手动起重设备的实用性与安全性展开，在保证额定承重强度的前提下尽可能优化整体结构尺寸，让葫芦整体结构紧凑、重量适中，适合车间、仓库、小型施工场景的重物吊装作业，所有受力部件的结构尺寸都经过承重受力的合理性校验，避免出现结构应力集中的问题，同时模型完整保留了所有装配约束关系，可直接用于生成工程图纸、爆炸视图展示以及运动仿真验证，直观呈现手动环链葫芦的工作原理与装配逻辑。
