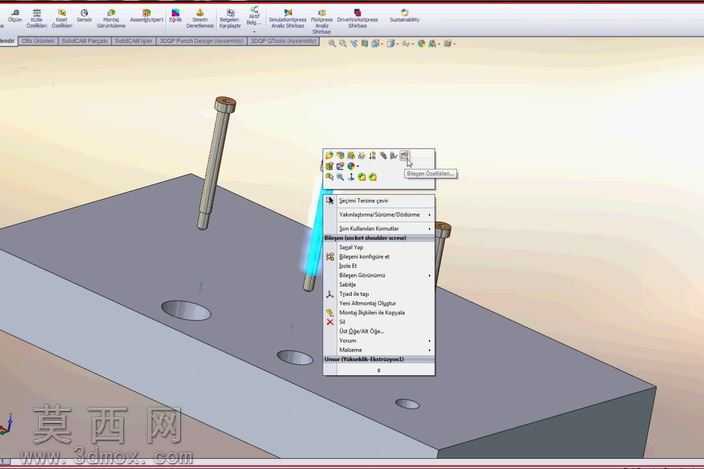

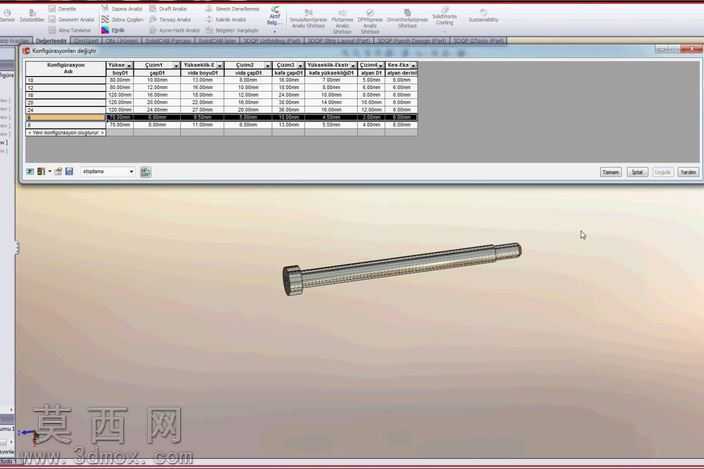

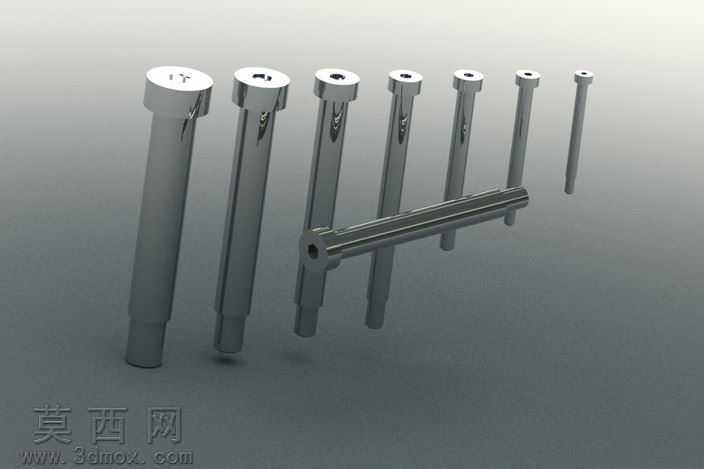

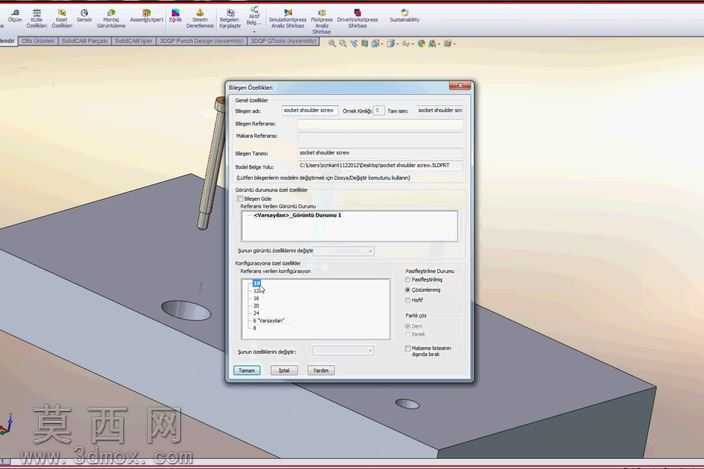

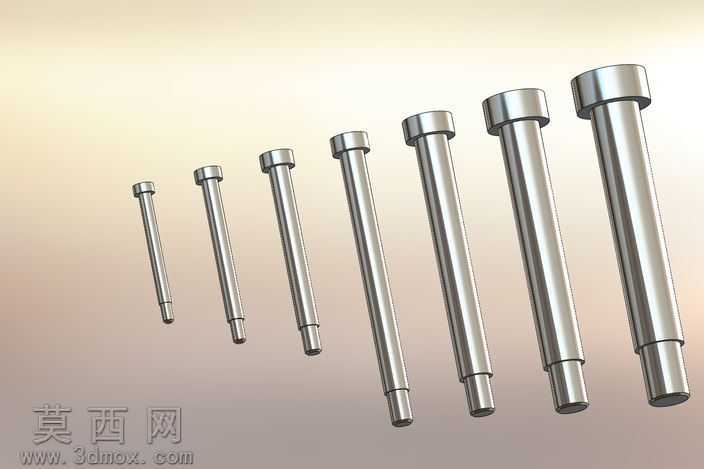

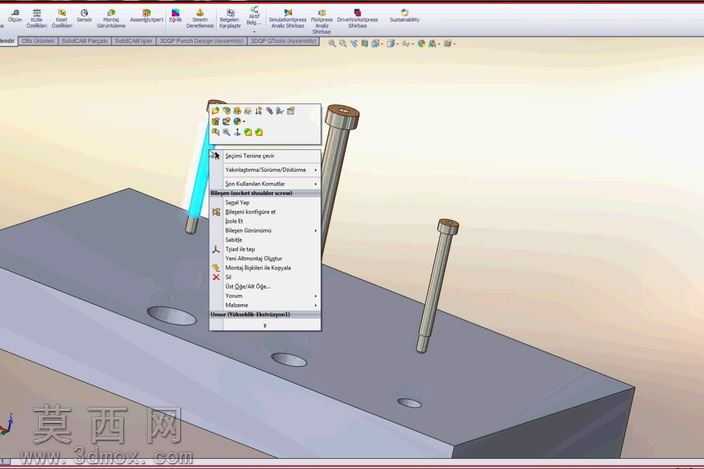

本作品为多规格系列肩螺钉的三维参数化设计成果,建模阶段采用SolidWorks软件完成全流程构建,首先依据肩螺钉的标准结构特征拆分建模基准:以圆柱凸肩的端面为第一草图基准面,绘制凸肩外圆轮廓后通过拉伸凸台命令生成螺钉头部的定位凸肩结构,凸肩部分严格控制同轴度公差,保证后续杆部与头部的装配基准统一。杆部建模区分光杆定位段与末端螺纹段,光杆段采用拉伸实体命令生成,保证圆柱面的表面粗糙度视觉表现符合金属机加工质感,螺纹段通过软件自带的异形孔向导与螺纹线命令结合,生成符合标准牙型的真实螺纹结构,同时通过配置管理器功能搭建全系列规格的参数化配置,仅需修改凸肩直径、杆部长度、螺纹规格三个核心参数即可快速生成不同尺寸的肩螺钉模型,无需重复建模。材质与渲染阶段,整体赋予不锈钢金属材质,调整材质的反射率、粗糙度参数模拟冷镦加工后经表面抛光的金属质感,场景采用柔和的渐变背景布光,主光源从模型斜上方45度投射,搭配辅助补光消除金属表面的死黑阴影,同时添加微弱的环境反射效果,让螺钉圆柱面呈现自然的金属高光过渡,清晰展现不同规格肩螺钉的尺寸梯度差异。结构设计上严格遵循肩螺钉的实际使用功能:凸肩部分承担轴向定位与限位作用,光杆段用于精密配合孔的定位安装,末端螺纹段用于锁紧固定,各段之间的过渡圆角、退刀槽结构均按照机械设计标准还原,避免应力集中问题,所有规格的模型均保留完整的建模特征树,可直接编辑参数调整尺寸,也可导出为STEP、IGES等通用格式用于不同三维软件的装配调用,能够直接应用于机械装配设计、工装夹具设计、模具结构设计等场景中,为相关产品的紧固件选型、装配干涉检查提供精准的三维模型支撑。
