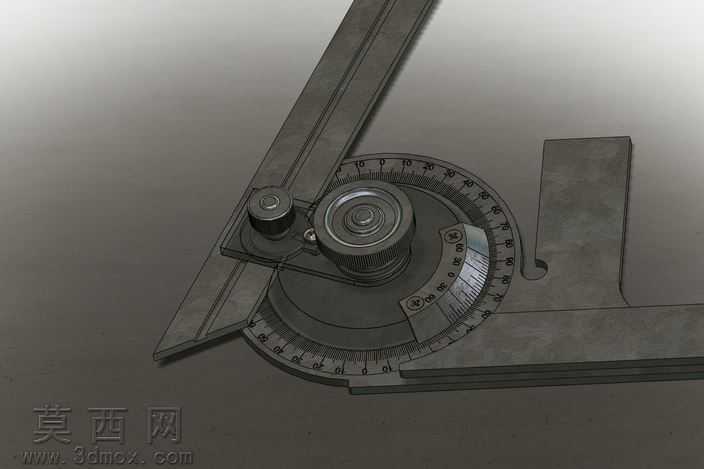

高精度万能角度测量量角器三维设计

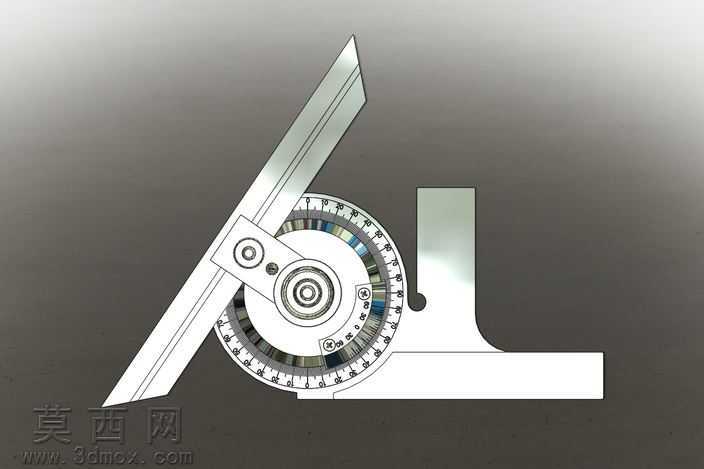

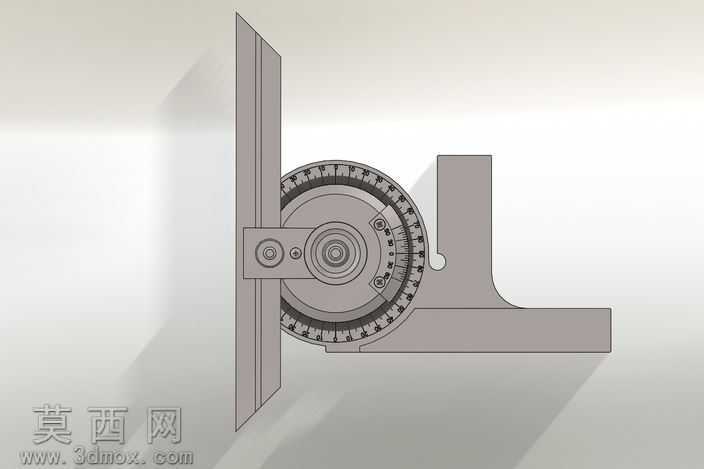

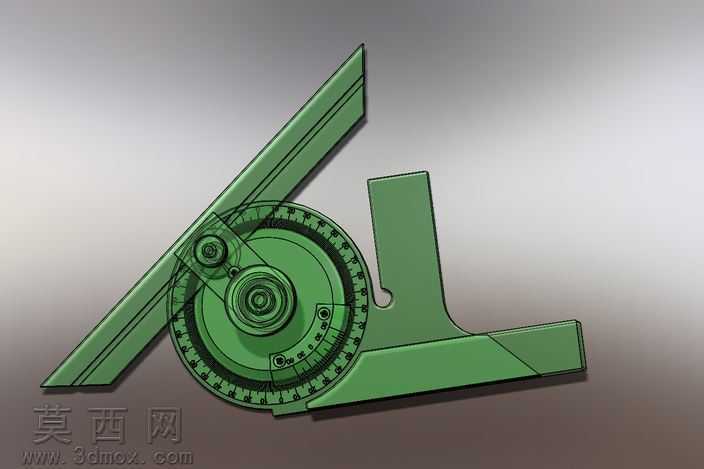

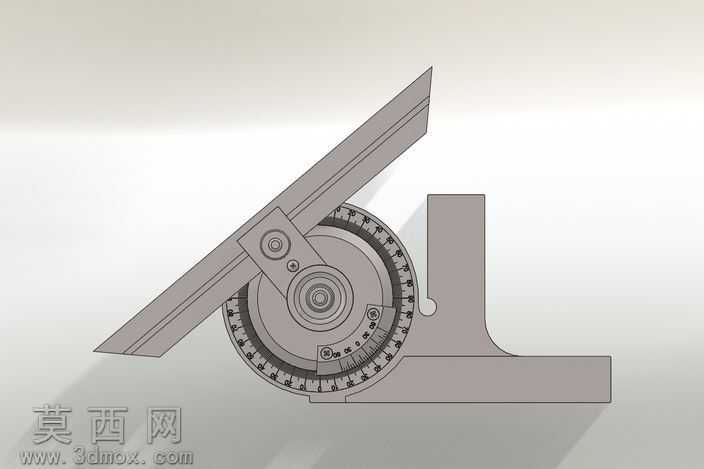

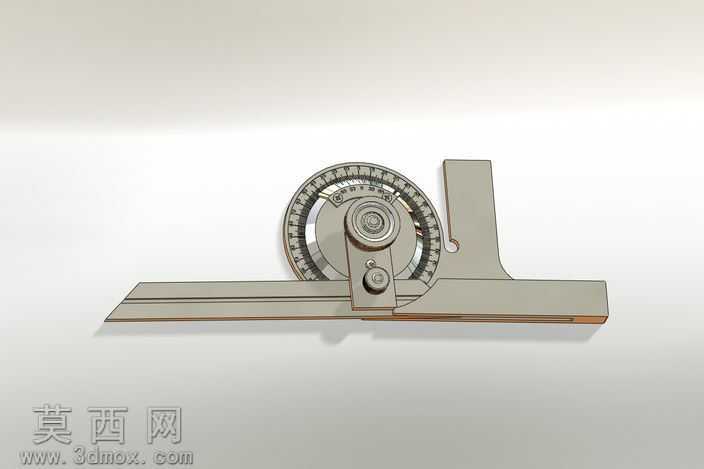

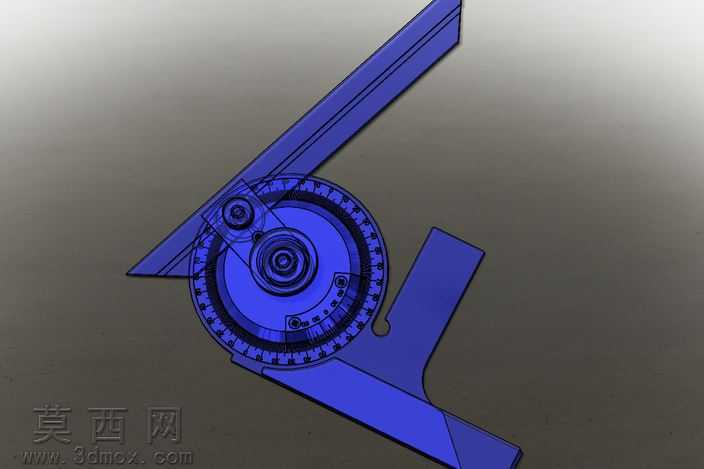

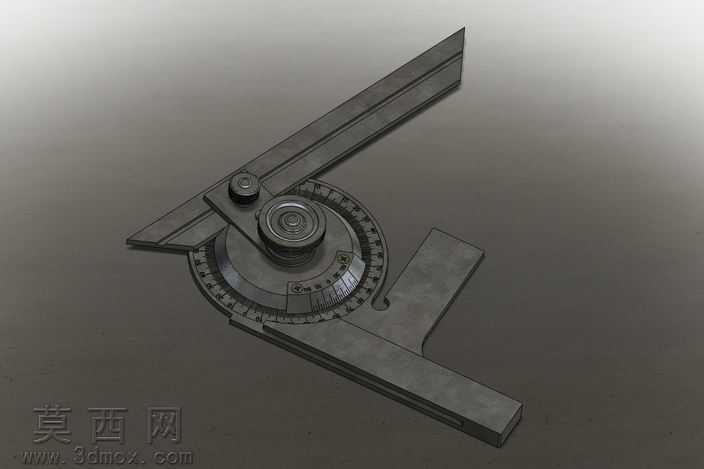

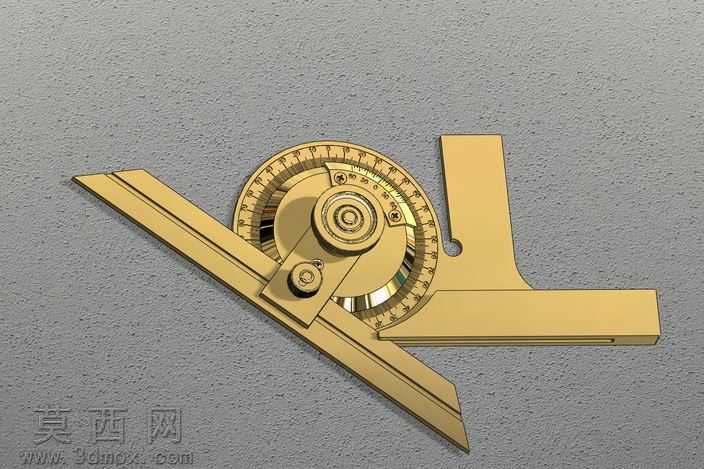

本作品为万能角度量角器的三维参数化建模成果，建模过程严格遵循机械测量工具的实际生产尺寸标准，先通过草图绘制完成各核心部件的轮廓约束：首先绘制带精密刻度的主刻度盘基体，对刻度线采用线性阵列结合等分约束完成0-360度全周刻度排布，保证刻度间距的均匀度误差控制在建模精度允许范围内；其次完成活动测量臂、固定直角基座、锁紧定位组件的独立零件建模，对活动臂的直边测量面做平面度约束，确保测量基准面的平整性，对基座的直角定位结构做垂直公差约束，还原实物的直角定位基准特性。材质渲染阶段，针对量角器的工业使用场景，为金属结构件赋予哑光不锈钢材质，调整材质的粗糙度、金属度参数还原量具表面的磨砂金属质感，避免过度反光影响刻度辨识度，为刻度标识赋予深色哑光漆材质，与金属基体形成清晰的视觉对比，锁紧旋钮部位做防滑纹理建模，通过圆周阵列的细小凹槽还原实物的防滑操作结构，提升模型的真实感。结构设计上还原了万能量角器的角度调节与锁紧功能，活动臂与刻度盘的连接轴采用同轴心配合约束，可实现0-320度范围内的任意角度转动调节，锁紧螺钉部件采用螺纹配合约束，模拟实际使用中拧紧后固定测量角度的功能，各部件之间的装配间隙严格参照实物装配公差设置，既保证活动部件的转动顺畅度，又避免出现不合理的结构干涉。建模过程中对量角器的易磨损边角做了微小的圆角过渡处理，还原工业量具的工艺细节，整体模型装配完成后通过角度配合验证了各测量角度的显示准确性，确保刻度盘读数与活动臂转动角度完全对应，渲染阶段采用柔和的漫反射光源，从多个角度补光避免结构阴影遮挡刻度与装配细节，最终呈现的模型完整还原了万能量角器的结构特征与工业质感，可用于机械测量教学演示、工具类产品展示等场景。
