直动式行程限位开关三维结构设计

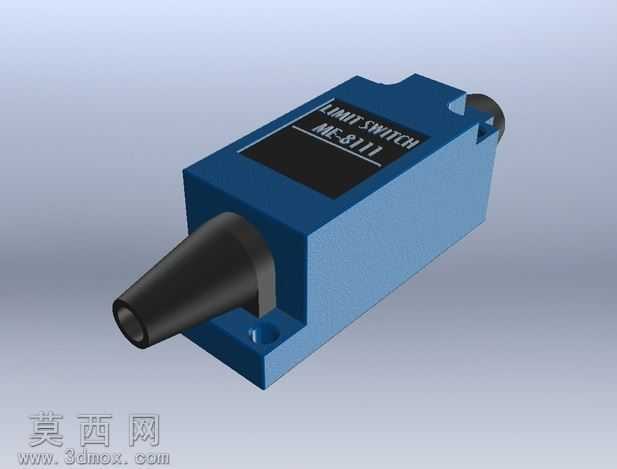

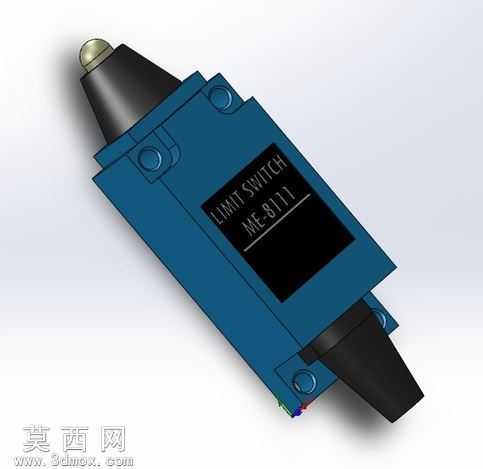

本模型为直动式行程限位开关的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先依据工业限位开关的通用尺寸规范，以拉伸、切除、凸台等基础特征搭建主体基座的框架结构，基座部分采用工程塑料材质的视觉表现，建模时精准还原了基座四角的安装沉孔、侧面的固定卡扣结构，保证安装位的尺寸公差符合实际装配要求。顶部的触发撞头部分单独建模，采用金属材质的渲染表现，还原了撞头的圆弧接触面与伸缩导向段结构，撞头与基座衔接的锥形防护套采用橡胶材质的哑光质感渲染，还原了防护套的锥度过渡与褶皱细节，模拟实际产品的防尘防水防护结构。模型中部的标识区域通过贴图特征还原了产品型号标识的印刷效果，清晰呈现限位开关的型号标注内容，底部的接线端部分建模时还原了线缆引出的防护结构与接线端子的排布细节，整体装配关系完全按照实物的层级进行配合约束，各活动部件预留了合理的运动间隙，可直观展示撞头触发时的动作行程。设计过程中优先考虑工业场景的实用性，结构上兼顾了触发灵敏度与结构耐用性，各部件的壁厚、加强筋位置均参考量产限位开关的结构设计，渲染阶段采用工作室光照环境，通过不同材质的反光度、粗糙度参数调整，区分塑料壳体、金属撞头、橡胶护套的材质差异，让模型视觉效果贴近真实工业产品，可用于自动化设备的布局演示、电器元件选型参考、教学场景的结构原理展示，完整还原了直动式限位开关的外观形态与内部装配逻辑，各特征建模步骤清晰，参数可编辑调整，方便后续根据不同使用场景修改安装尺寸、触发行程等参数。
