实木柄羊角锤三维建模设计作品

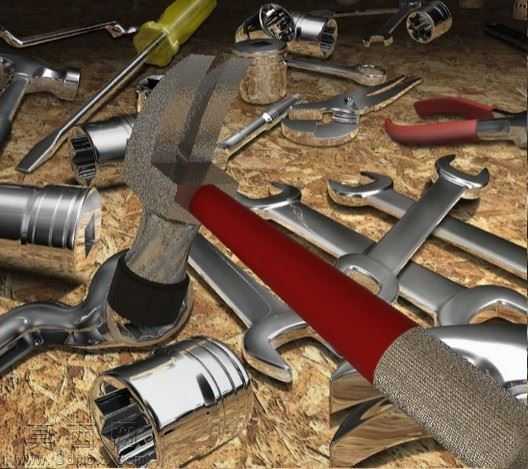

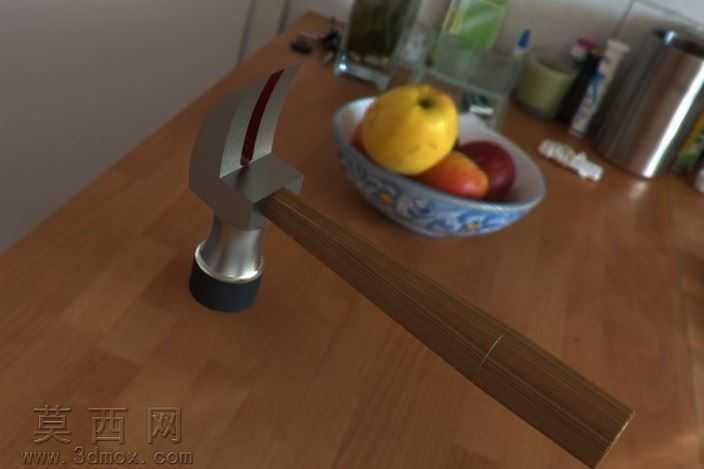

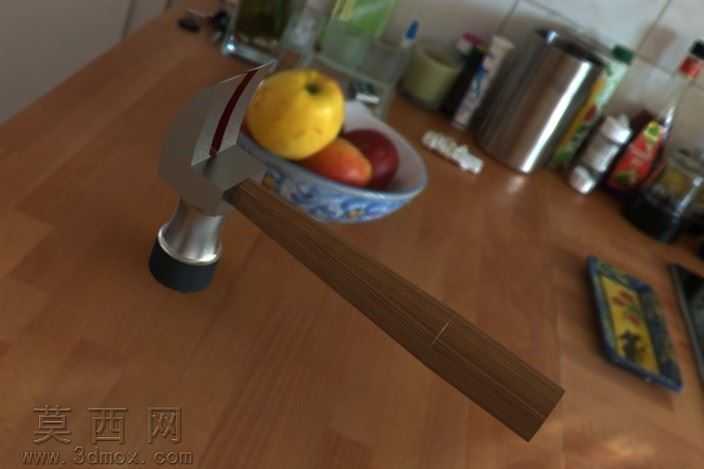

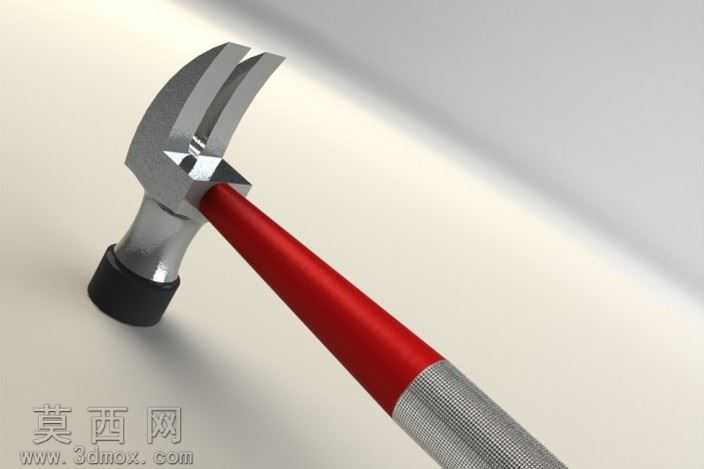

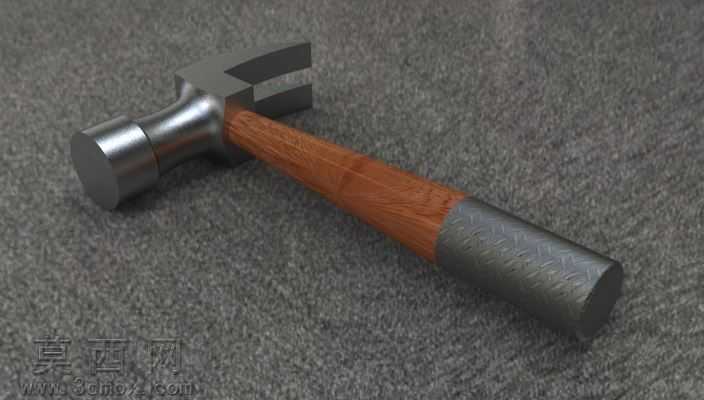

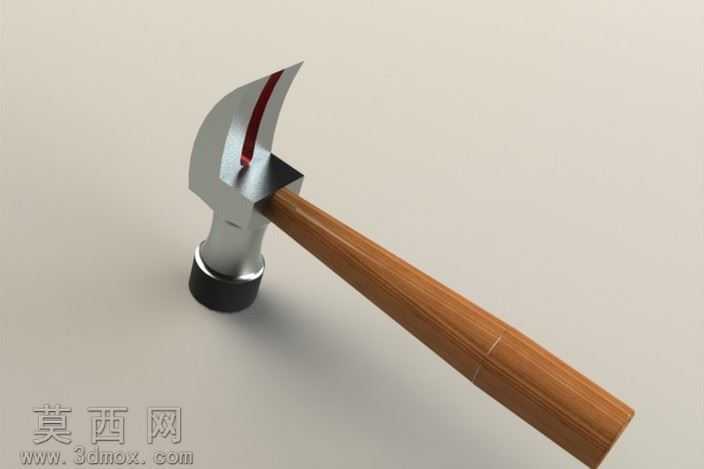

本作品为羊角锤的三维建模渲染作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据羊角锤的实际使用尺寸比例，绘制锤头部分的截面草图，通过拉伸、拔模、倒角等基础特征构建锤头的主体轮廓，针对锤头一端的羊角起钉结构，使用放样与曲面切除结合的方式还原弧形分叉的精准形态，保证起钉卡口的弧度与厚度符合真实工具的力学设计要求；锤头与锤柄连接的安装部位，通过凸台与凹槽的配合特征还原过盈装配的结构细节，锤头底部的敲击端面做了微小的圆角处理，模拟真实产品的边缘钝化工艺，避免应力集中的结构缺陷。锤柄部分采用扫描特征完成基础造型，沿着符合人体工学的弧形引导线生成实木柄的主体轮廓，针对锤柄表面的防滑纹理，通过包覆特征模拟木质手柄的自然纹理走向，同时在锤柄与锤头衔接的位置添加金属箍的环形特征，还原加固结构的细节。材质与渲染阶段，锤头部分赋予抛光金属材质，调整金属粗糙度参数模拟高碳钢锻造后的哑光金属质感，在锤头的棱边位置添加细微的磨损做旧效果，提升模型的真实感；锤柄部分赋予实木材质，调整木纹纹理的走向与深浅变化，还原硬木手柄的温润质感，金属箍部分赋予亮面镀铬材质，与锤头的哑光金属形成材质对比。渲染阶段采用三点布光方案，主光源从侧上方打亮锤头的金属反光面，辅助光源补亮锤柄的暗部细节，添加柔和的环境闭塞效果突出结构的衔接缝隙，背景采用浅灰色哑光背景突出产品主体，最终渲染效果还原了羊角锤作为常用手工具的质感与结构细节，建模过程中所有特征均保留参数化历史，可根据实际生产需求调整尺寸比例，适配不同规格的羊角锤产品设计验证需求，结构设计上充分考虑了工具的配重平衡，锤头重心与锤柄轴线的对齐设计符合实际使用的握持手感，避免使用过程中出现偏震的问题。
