户外庭院立式燃木取暖炉结构设计

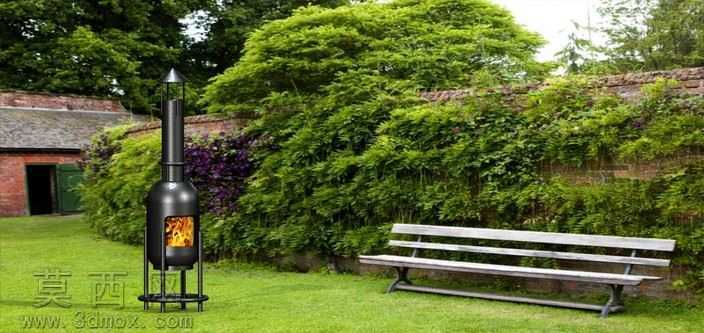

本款户外庭院取暖炉的三维建模采用SolidWorks完成全参数化结构搭建，建模过程遵循钣金加工与金属焊接的实际工艺逻辑，保证模型可直接对接生产加工环节。整体结构分为底部支撑支架、下部燃舱、中部导烟筒体、顶部防雨烟帽四个核心模块，建模时首先绘制底部三足支撑的轮廓草图，通过拉伸、切除特征完成支架的镂空减重设计，同时预留支脚与地面接触的防滑垫安装位，保证放置稳定性。燃舱部分采用双层筒体结构建模，内层为耐高温燃烧室，外层设置隔热空气夹层，建模时通过抽壳特征控制两层筒体的壁厚，在燃烧室正面开设带耐高温玻璃视窗的炉门，通过装配约束完成炉门铰链、锁扣的活动结构设计，还原炉门开合的实际运动轨迹，燃烧室底部设置可拆卸的灰斗结构，方便日常清理燃尽的灰烬。中部导烟筒体采用等径圆柱拉伸建模，在筒体与燃舱的衔接处做圆弧过渡处理，减少烟气流通的阻力，同时在筒体侧壁预留二次进风孔位，通过阵列特征完成进风孔的均匀排布，保证木柴燃烧时的氧气供给充分。顶部烟帽采用锥形拉伸加防雨翻边设计，建模时通过放样特征完成锥形结构的平滑过渡，避免雨水顺着烟囱流入燃烧室内部。材质渲染阶段，炉体主体赋予耐高温黑色哑光金属材质，调整材质的粗糙度与金属度参数，还原铸铁材质的厚重质感，燃烧室视窗赋予半透明耐高温玻璃材质，添加轻微的反射与折射效果，模拟玻璃受热后的通透质感，底部支架赋予磨砂黑金属材质，烟帽部分做金属亮面处理，与主体哑光材质形成视觉层次。设计过程中针对原方案的结构缺陷做了优化调整：移除了原设计中燃舱内部多余的方孔结构，避免焊接加工时出现应力集中问题，将烟囱与筒体衔接处的焊接孔位调整为一体化翻边结构，减少现场焊接的工作量，同时将底部支撑腿的高度做了抬升处理，让炉体底部与地面留出足够的通风间隙，避免高温烘烤损伤庭院草坪，整体结构在保证采暖功能的前提下，尽可能简化加工工序，降低生产制造成本，适配普通家庭庭院的户外取暖需求，模型同时导出STL格式文件，可直接用于3D打印验证结构装配合理性，效果图渲染采用户外庭院实景作为背景，搭配草坪、绿植、休闲长椅等元素，还原产品实际使用场景，直观展示产品的尺寸比例与摆放效果。
