机械驱动式台面连接组件三维结构设计

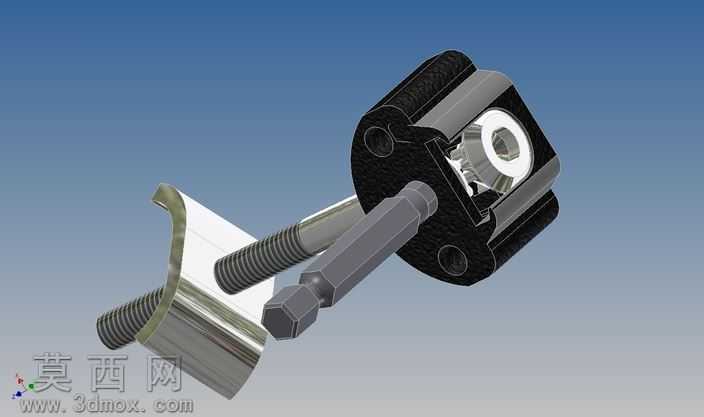

本模型采用Autodesk Inventor完成全参数化三维建模，整体围绕机械驱动工作台的连接锁紧功能展开结构设计，完整还原了台面连接构件的装配逻辑与细节特征。建模过程中首先对核心锁紧主体进行特征搭建，通过拉伸、切除、孔特征阵列完成主体基座的结构构建，基座上的两个安装定位孔严格按照装配公差要求设定尺寸，保证后续与工作台面的安装对位精度；中心传动腔体采用旋转切除特征构建，内部预留了与调节螺杆配合的传动齿槽结构，齿形轮廓经过参数化约束，可实现与螺杆的精准啮合传动。调节构件部分包含六角调节杆与传动螺杆两个核心零件，六角调节杆的端头采用标准对边尺寸建模，杆身与主体腔体的配合间隙按照动配合公差设定，保证调节过程的顺畅无卡滞；传动螺杆采用螺旋扫描特征完成螺纹牙型构建，螺纹参数选用通用机械紧固标准牙型，螺杆与弹性锁紧片的配合位置做了轴肩限位设计，避免调节行程超限导致构件脱落。弹性锁紧片采用钣金建模逻辑构建，通过折弯、卷边特征还原金属弹片的弧形贴合结构，片体厚度按照常用五金弹片的选材厚度设定，边缘做了圆角过渡处理，避免装配过程中出现锐边划伤的问题。渲染阶段针对不同零件赋予了差异化材质：主体基座采用黑色哑光工程塑料材质，调整粗糙度参数模拟注塑件的表面质感；金属螺杆、六角调节杆赋予抛光合金钢材质，添加轻微的金属反射与环境贴图，突出机加工零件的金属光泽；弹性锁紧片赋予拉丝不锈钢材质，调整纹理方向模拟钣金冲压后的表面拉丝效果；整体场景采用渐变蓝灰色背景，添加柔和的环境光与定向补光，通过光影对比突出各零件的装配层次与结构细节，清晰展示内部传动啮合的结构关系。设计思路上围绕机械驱动的锁紧调节需求，将手动调节、螺纹传动、弹性抱紧三个功能模块整合为紧凑的整体结构，在有限的安装空间内实现可靠的台面连接锁紧功能，各零件的装配约束完全按照实际装配逻辑设定，可直接用于装配干涉检查、运动仿真验证，也可导出工程图用于后续的加工生产参考。
