直列四缸发动机曲柄活塞机构三维设计

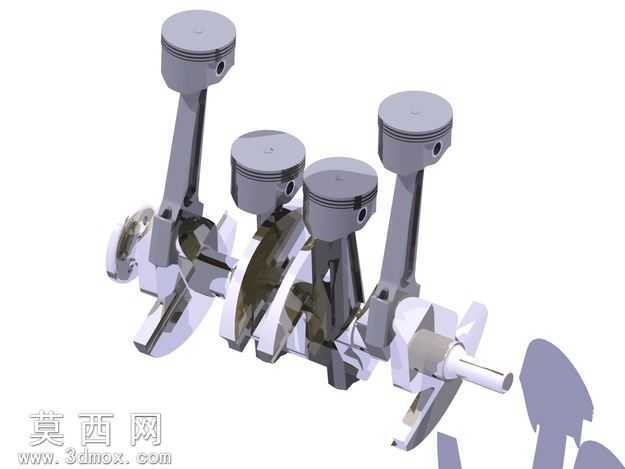

本作品为直列四缸内燃机核心曲柄活塞机构的三维建模成果，建模过程严格遵循内燃机动力传递的机械原理，对各组成部件进行1:1比例的参数化构建。首先完成活塞部件的建模：精准绘制活塞顶部燃烧室凹坑轮廓、活塞环槽的分层结构、活塞销座的同轴孔位，还原活塞裙部的微椭圆截面特征，保证活塞在气缸内往复运动的结构合理性。其次开展连杆部件的建模：区分连杆大头的剖分式结构、连杆杆身的工字型截面、连杆小头的衬套安装位，还原连杆螺栓的定位孔与连接结构，确保连杆与活塞销、曲轴曲柄销的装配匹配度。随后完成曲轴部件的建模：按照直列四缸的点火间隔角排布四个曲柄销，构建主轴颈的支撑轴段、平衡重的配重曲面、曲轴前端的动力输出轴端与后端的密封安装位，还原曲轴内部的润滑油道走向结构。建模完成后进行整机虚拟装配，按照装配约束关系依次完成活塞与连杆的销连接、连杆大头与曲轴曲柄销的轴承配合、曲轴主轴颈的支撑定位，验证各部件运动过程中无干涉，活塞往复行程与曲柄回转半径的参数匹配准确。材质渲染阶段，为活塞部件赋予铝合金哑光金属材质，还原其轻量化导热的材质特性；为连杆、曲轴部件赋予锻钢高强度金属材质，添加表面细微机加工纹理提升真实感；为各轴瓦配合面赋予耐磨合金材质区分功能区域。整体渲染采用柔和的工业展示光源，添加柔和的地面投影效果，清晰呈现曲柄活塞机构的空间排布与结构细节，完整展现内燃机将活塞往复直线运动转换为曲轴旋转运动的核心结构逻辑，可用于内燃机原理教学、结构拆解演示、动力机构设计参考等场景，建模过程中对各运动副的配合间隙、部件壁厚、受力结构都做了符合工程实际的参数设置，保证模型具备工程参考价值。
