工业用旋钮式切断开关三维结构设计

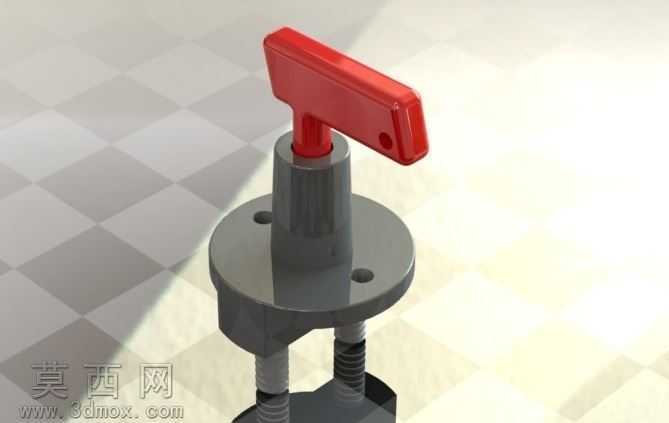

本作品为旋钮式切断开关的三维设计成果，建模阶段依托SolidWorks平台完成全参数化特征构建，首先从核心功能结构入手，先绘制底部圆形安装法兰的草绘截面，通过拉伸凸台命令生成带两个对称安装孔的法兰基座，法兰基座上方衔接阶梯式绝缘柱体结构，柱体部分采用拔模特征模拟实际注塑件的脱模斜度，保证结构符合量产加工的工艺要求。绝缘柱体中心预留操作杆的装配通孔，操作杆与顶部红色T型操作手柄采用过盈配合的装配关系建模，手柄部分做了边缘圆角过渡处理，既优化了操作握持的触感，也避免尖锐边角带来的安全隐患。绝缘柱体下方延伸出两根对称布置的导电接杆，接杆表面通过螺旋线扫描切除特征生成标准外螺纹结构，还原实际产品的接线装配结构，可清晰展示开关与外部线路的连接方式。材质渲染阶段针对不同部件做了差异化材质赋予，顶部操作手柄采用亮面红色阻燃塑料材质，调整材质的漫反射、高光参数模拟工程塑料的哑光带微光泽质感，绝缘基座与法兰部分采用深灰色耐温绝缘塑料材质，适当降低高光强度体现工业绝缘件的沉稳质感，底部接杆部分赋予金属镀锌材质，添加轻微的金属反射与表面细微磨砂纹理，还原五金导电件的真实视觉效果。场景渲染采用灰白格地面作为展示基底，添加柔和的区域光从斜上方打光，在部件边缘形成自然的高光轮廓，同时开启环境闭塞效果增强结构的层次感，让各部件的装配关系更清晰可辨。设计过程中充分考虑切断开关的操作逻辑，T型手柄的旋转行程与内部通断结构做了对应限位设计，安装法兰的孔位尺寸符合通用电器安装的标准间距，整体结构无冗余特征，各部件的装配间隙控制在合理范围，既满足三维展示的直观性，也可作为结构验证、教学演示的数字化模型使用，完整还原了这类手动切断开关的典型结构组成与外观特征。
