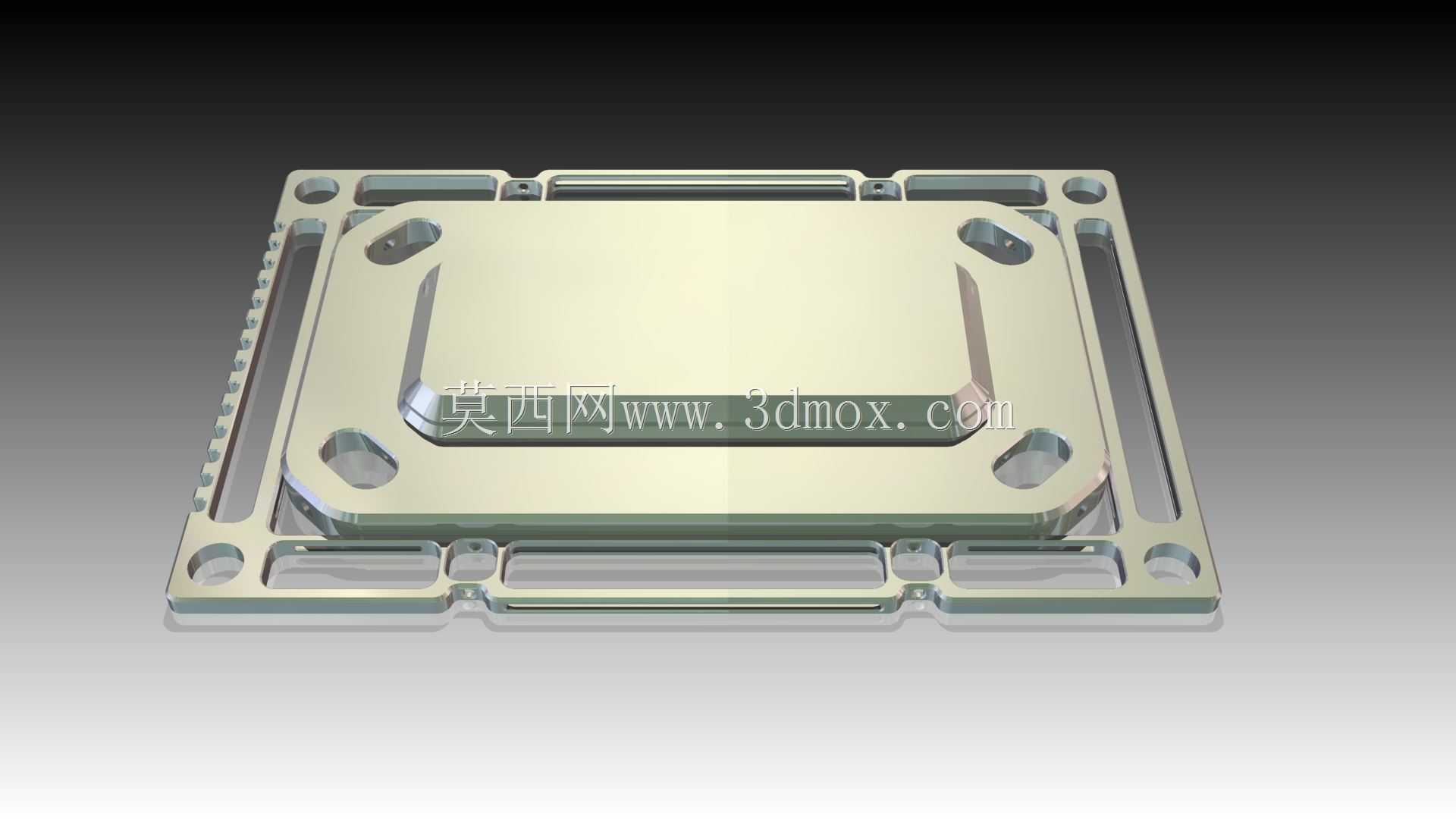

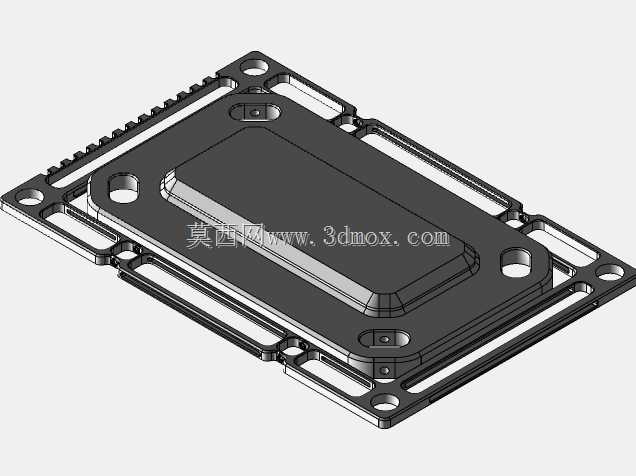

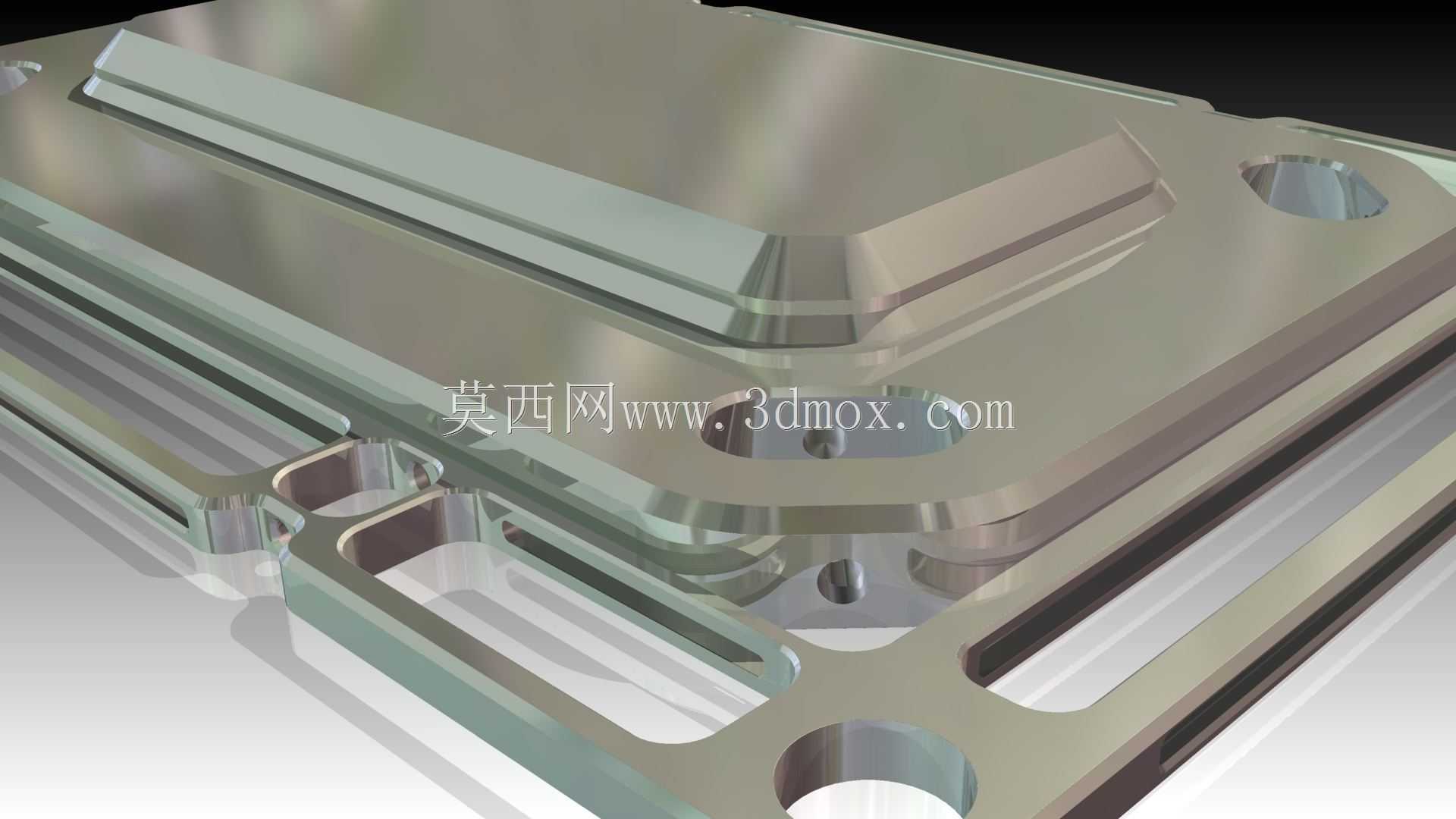

带GPU皮套限位的铝基板衍生结构件

在工业计算硬件、嵌入式工控设备以及定制化图形计算单元的装配场景中，这类铝制基板衍生结构件承担着核心承载与限位防护的双重作用，区别于常规平面铝基板，该结构针对配套GPU皮套的装配做了专属的限位特征设计，能够在设备长期运行、受振动或温度交变影响时，避免皮套移位、松脱，保障GPU核心与散热结构、外围电路的相对位置精度。从实际装配逻辑来看，该结构件的主体采用一体化铣削成型思路，基板本体预留了多层阶梯式的容置槽，不同深度的槽位分别对应GPU皮套的卡接边、基板自身的安装定位孔以及外围电路的避让空间，没有多余的冗余结构，所有的凸台、凹槽特征都服务于装配限位需求。在安装边界的设计上，结构件外围的安装孔位采用了沉孔设计，沉孔深度与配套固定螺丝的头部高度完全匹配，装配后螺丝端面不会突出基板平面，避免干涉上层散热模组或者相邻板卡的安装；基板边缘的镂空结构并非减重设计，而是对应设备内部的走线空间与对流散热通道，能够让GPU工作时产生的热量顺着镂空区域形成的风道快速散出，降低局部热堆积的风险。针对GPU皮套的限位特征，结构件上设置了三处定位凸台与两处卡接槽，凸台的高度刚好卡入皮套预设的定位缺口内，卡接槽的宽度与皮套侧边的卡筋尺寸做了小间隙配合，装配时皮套可以顺着导向斜面滑入到位，不需要额外的粘接或者紧固件固定，既提升了装配效率，也避免了额外固定件带来的装配公差累积。从结构强度角度考量，基板的受力区域做了局部加厚处理，也就是对应GPU核心安装位置的背部区域，厚度比周边区域高出1.2mm，能够抵消螺丝锁紧时的压紧力，避免基板受力变形导致GPU核心与散热片贴合不紧密，影响导热效率；而在非受力的边缘区域则做了减薄处理，在不降低整体结构刚性的前提下控制零件重量，适配便携式工控设备或者紧凑型计算单元的轻量化装配需求。在实际的设备应用中，这类结构件常被用在工业级图形工作站的扩展计算模块、车载嵌入式图形处理单元以及定制化AI推理计算盒内部，这类场景对硬件的抗振动性能、长期运行的稳定性要求远高于消费级电子产品，普通的平面铝基板没有针对皮套的限位结构，在持续振动环境下容易出现皮套移位，导致GPU核心偏移、散热接触不良，甚至引发电路短路故障，而该结构通过一体化的限位特征，从机械结构层面消除了这类风险。设计过程中还充分考虑了加工工艺的可行性，所有的内角都采用了与铣刀半径匹配的圆角过渡，没有清角死角，既降低了CNC加工的走刀难度，也避免了应力集中导致的零件开裂风险；所有的边棱位置都做了0.2mm的倒角处理，去除加工毛刺，避免装配时割伤绝缘皮套或者操作人员的手部，也防止毛刺脱落掉入设备内部引发电路故障。从装配流程来看，该结构件的安装顺序优先于GPU模组与皮套，先通过外围的沉孔螺丝将基板固定在设备的内部安装架上，再将GPU皮套对准定位凸台卡入到位，之后装入GPU核心与散热模组，整个装配过程不需要额外的定位治具，依靠结构自身的特征就能完成定位，能够有效提升产线的装配效率，降低人工定位带来的装配误差。在尺寸公差的控制上，定位凸台与皮套配合的尺寸公差控制在±0.05mm以内，安装孔位的位置公差控制在±0.1mm以内，既保证了皮套装配的顺畅性，不会因为公差过小导致装配卡滞，也不会因为公差过大出现限位失效、皮套晃动的问题；基板平面的平面度控制在0.1mm以内，保证GPU核心安装后与散热片的贴合间隙均匀，导热介质能够均匀填充接触界面，最大化散热效率。
