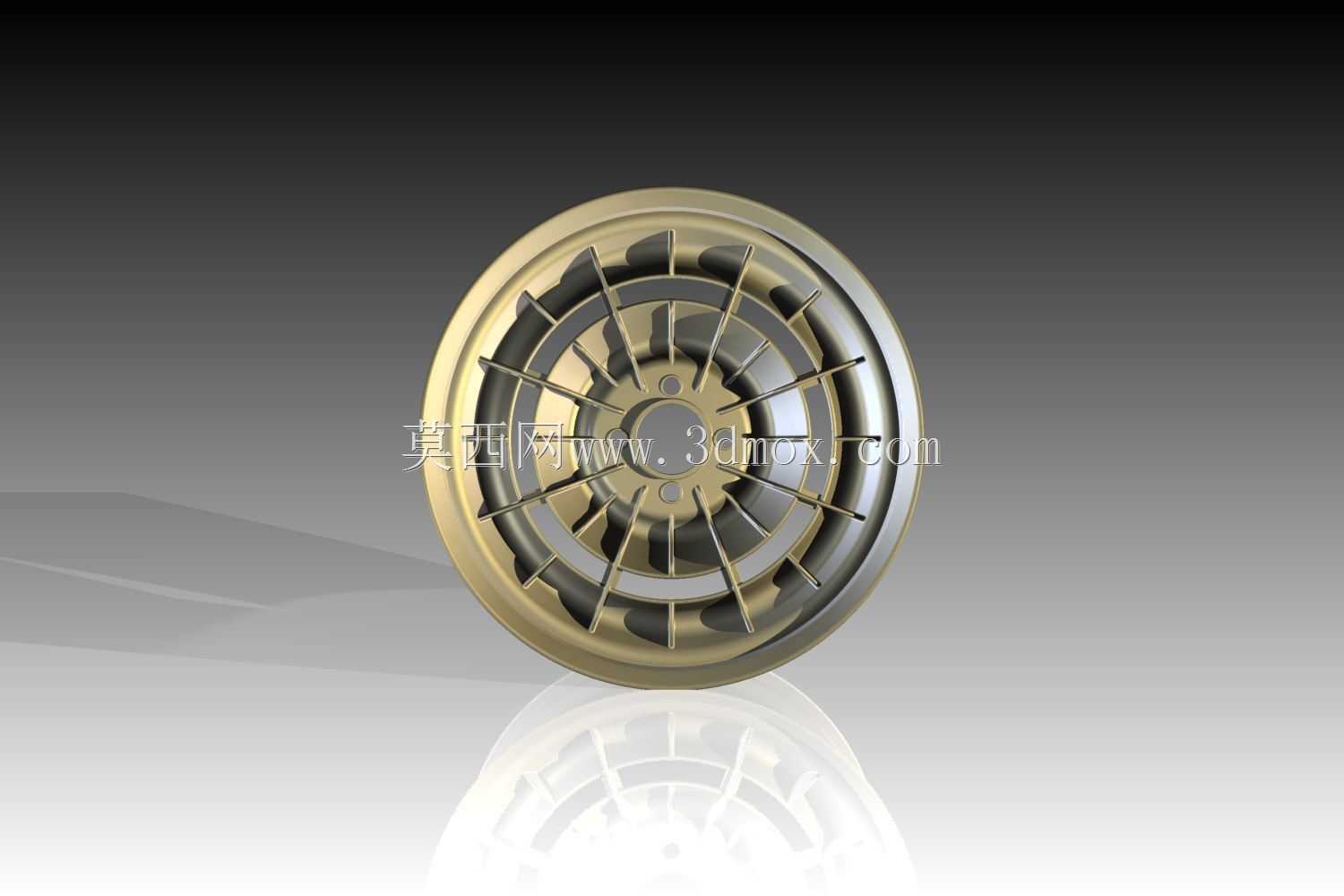

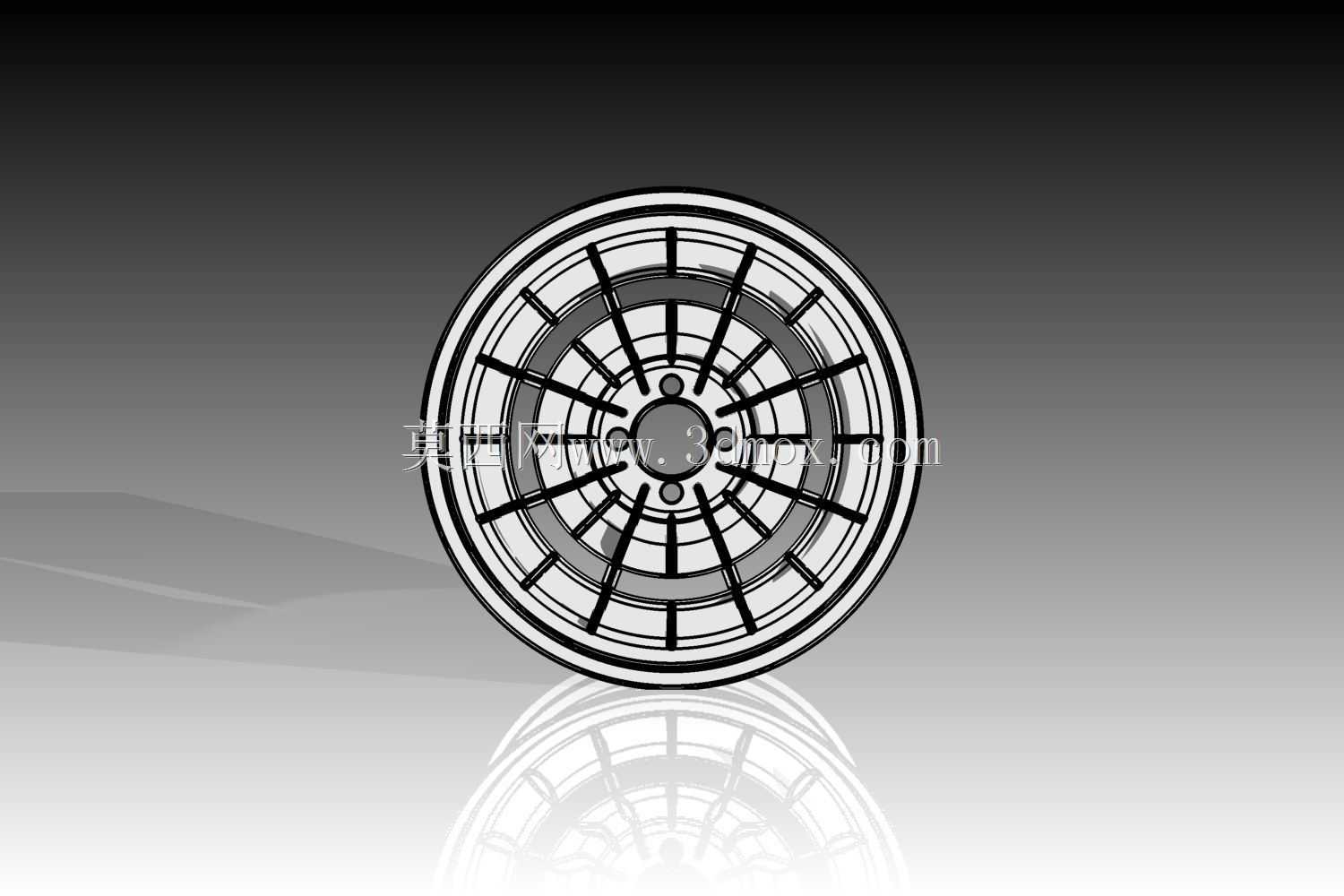

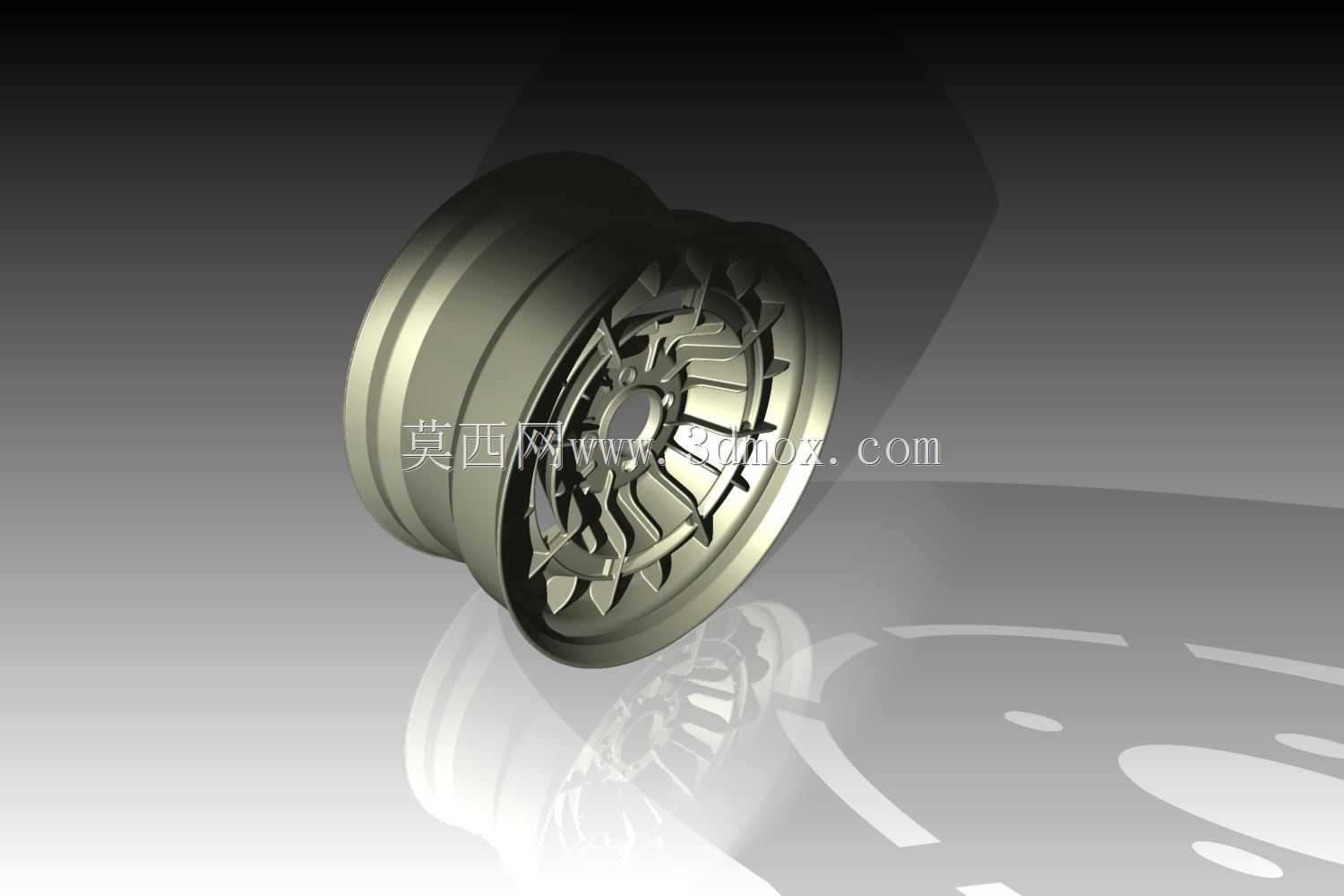

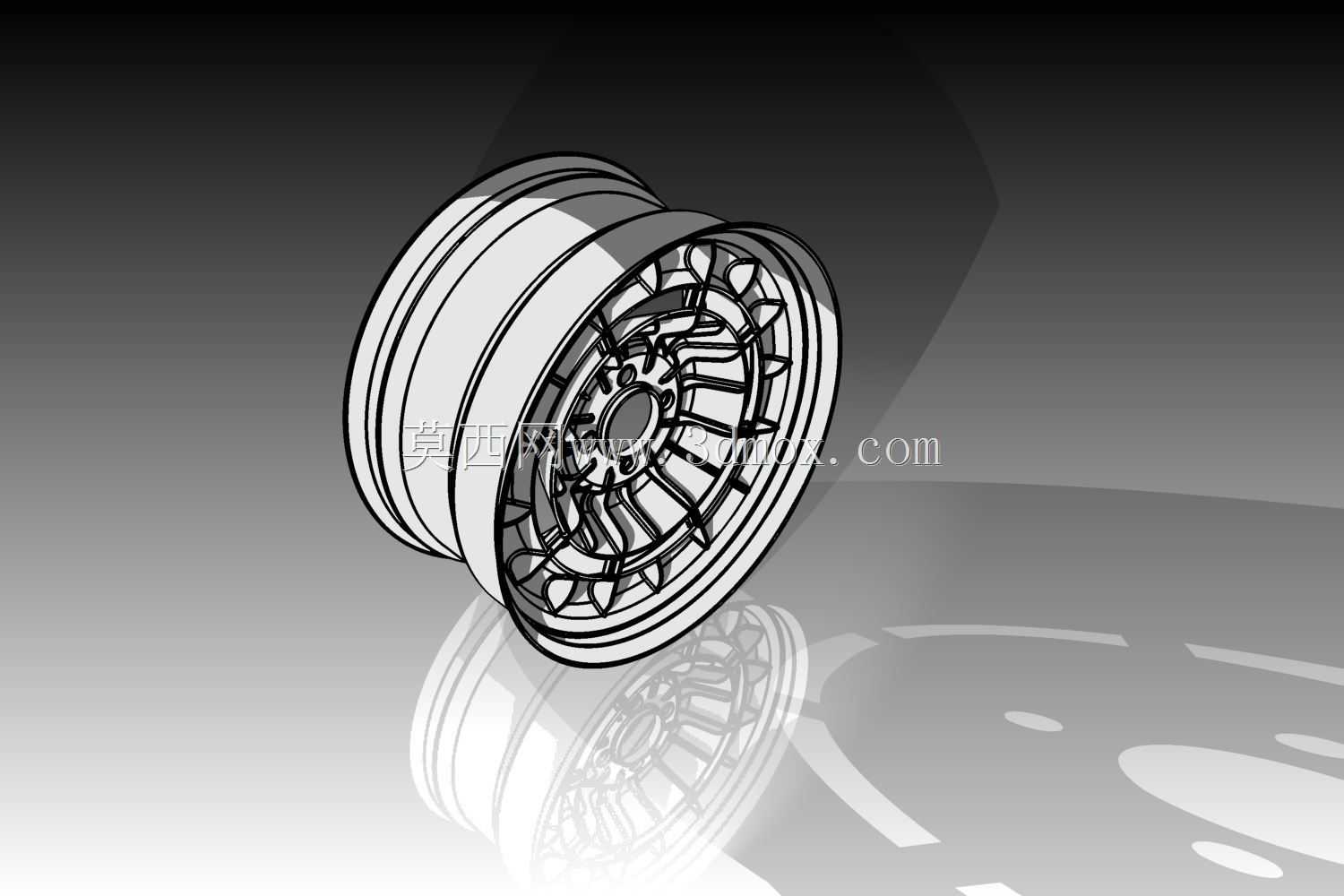

19英寸宽9.5英寸改装款涡轮扇叶轮辋结构

　　这款轮辋采用了类似涡轮扇叶的辐条造型设计，并非传统的等截面直辐条结构，每根辐条都做了空间扭转的曲面处理，从中心安装盘位置向外延伸至轮辋胎圈座的过程中，辐条的截面厚度、扭转角度都经过了连续的曲面过渡，既能够在视觉上呈现出类似涡轮叶片的动感效果，在实际装车行驶时，扭转的辐条结构还能在车轮转动过程中引导气流穿过辐条间隙，对制动系统形成额外的导流散热作用，这也是这类扇叶造型轮辋区别于普通造型轮辋的核心功能差异点。从安装边界来看，这款轮辋的标称直径为19英寸，轮辋宽度为9.5英寸，属于偏运动取向的改装规格，适配的轮胎扁平比范围集中在35到45区间，主要面向乘用轿车的性能改装场景，中心安装盘预留了五个螺栓安装孔位，孔位的分布圆直径、

　　中心定位孔的尺寸都按照主流乘用车型的轮毂安装标准做了匹配设计，安装盘的背面预留了制动卡钳的避让空间，能够兼容大尺寸的多活塞制动卡钳安装，不会出现装车后辐条与卡钳发生运动干涉的问题。轮辋的轮缘部分做了加厚的翻边处理，能够在轮胎低胎压行驶或者经过路面坑洼时，降低轮缘变形导致轮胎脱圈的风险，胎圈座的位置按照标准轮辋的密封要求做了高精度的贴合面设计，保证无内胎轮胎安装后的气密性，不需要额外添加密封胶就能满足行驶时的胎压保持要求。在设计思路上，这款轮辋没有采用传统的铸造轮辋等厚壁厚设计，而是针对不同位置的受力情况做了壁厚的差异化分配，辐条与中心盘连接的位置是轮辋受力的核心区域，承受车辆行驶过程中来自地面的冲击、

　　加减速时的扭矩以及转向时的侧向力，因此这个区域的壁厚做了加厚处理，并且在辐条与中心盘的交接位置做了大圆角的过渡，避免应力集中导致的疲劳断裂问题；而辐条靠近轮辋外圈的位置受力相对较小，因此适当减薄了壁厚，在保证结构强度满足要求的前提下，尽可能降低轮辋的整体重量，减少非簧载质量，提升车辆的悬挂响应速度与操控表现。这类扇叶造型的轮辋除了常规的街道改装使用场景外，也常被用于场地赛事的参赛车辆上，因为场地赛事中车辆需要频繁进行高强度制动，制动系统的热负荷极高，辐条转动带来的主动导风效果能够有效降低制动盘与制动片的工作温度，减少制动热衰退的出现概率，提升车辆在连续高强度驾驶下的制动稳定性。在建模过程中，这类空间扭转曲面的辐条是建模的核心难点，

　　不能通过简单的拉伸或者旋转命令生成，需要先绘制每根辐条的中心引导线，确定辐条从中心盘到轮缘的扭转角度变化轨迹，再通过扫掠命令生成辐条的基础曲面，之后对曲面进行曲率连续的调整，保证辐条表面没有曲率突变的位置，避免后续加工或者铸造时出现应力集中的问题，同时所有辐条采用圆周阵列的方式生成，保证每根辐条的造型、尺寸完全一致，避免轮辋转动时出现动平衡超差的问题。轮辋的气门嘴安装孔预留位置选在了两根辐条之间的空隙区域，既不会破坏辐条的结构强度，也方便后续充气时的操作，不会因为辐条的遮挡导致充气工具无法对接气门嘴。
