刨床支撑座结构设计方案

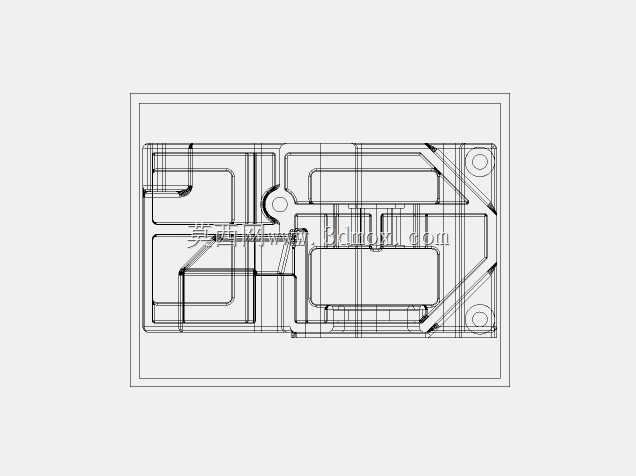

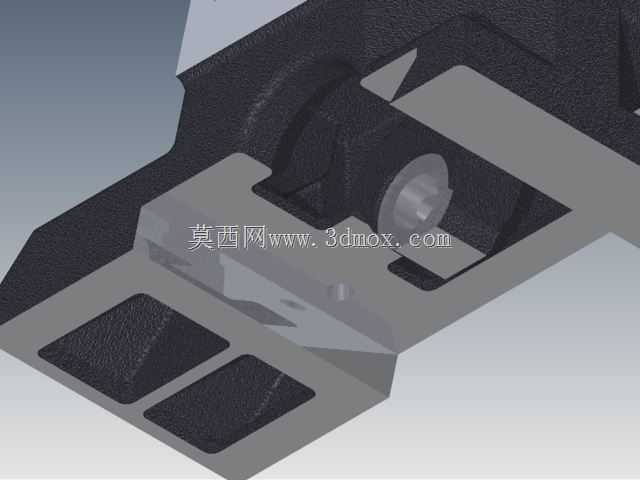

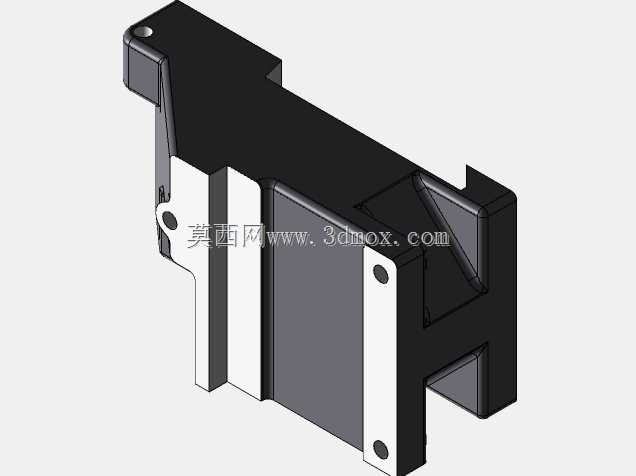

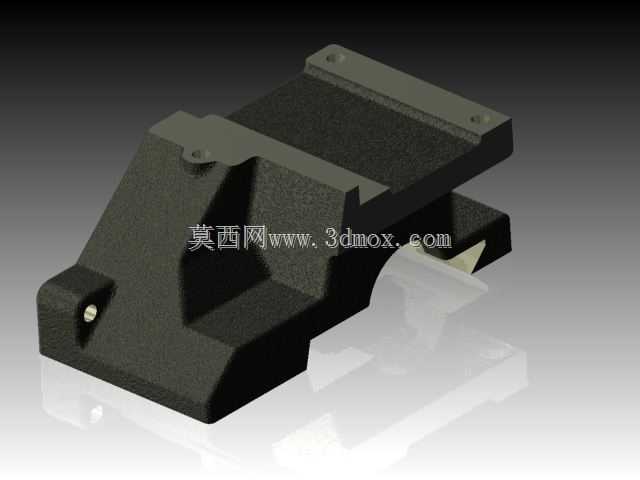

　　在金属切削加工的刨削工序场景中，刨床作为实现平面、沟槽、成型面往复切削的核心设备，其床身与滑枕、工作台之间的支撑衔接部件，直接决定了切削过程的刚性传递与运动精度保持能力，本次涉及的刨床支撑座，正是承担这一衔接作用的核心承载构件。从实际设备运行的工况来看，刨削加工属于断续冲击切削，滑枕带动刀架做往复直线运动时，每一次刀具切入工件的瞬间都会产生较大的瞬时冲击载荷，同时工作台带动工件做进给运动时，工件自重与切削抗力会持续作用在支撑衔接位置，这就要求支撑座本身必须具备足够的结构刚性与抗振性能，避免因受力变形导致加工面出现振纹、尺寸超差等问题。从结构设计思路上，该支撑座采用一体化斜筋承载构型，主体为带倾斜加强筋的箱式半开放结构，

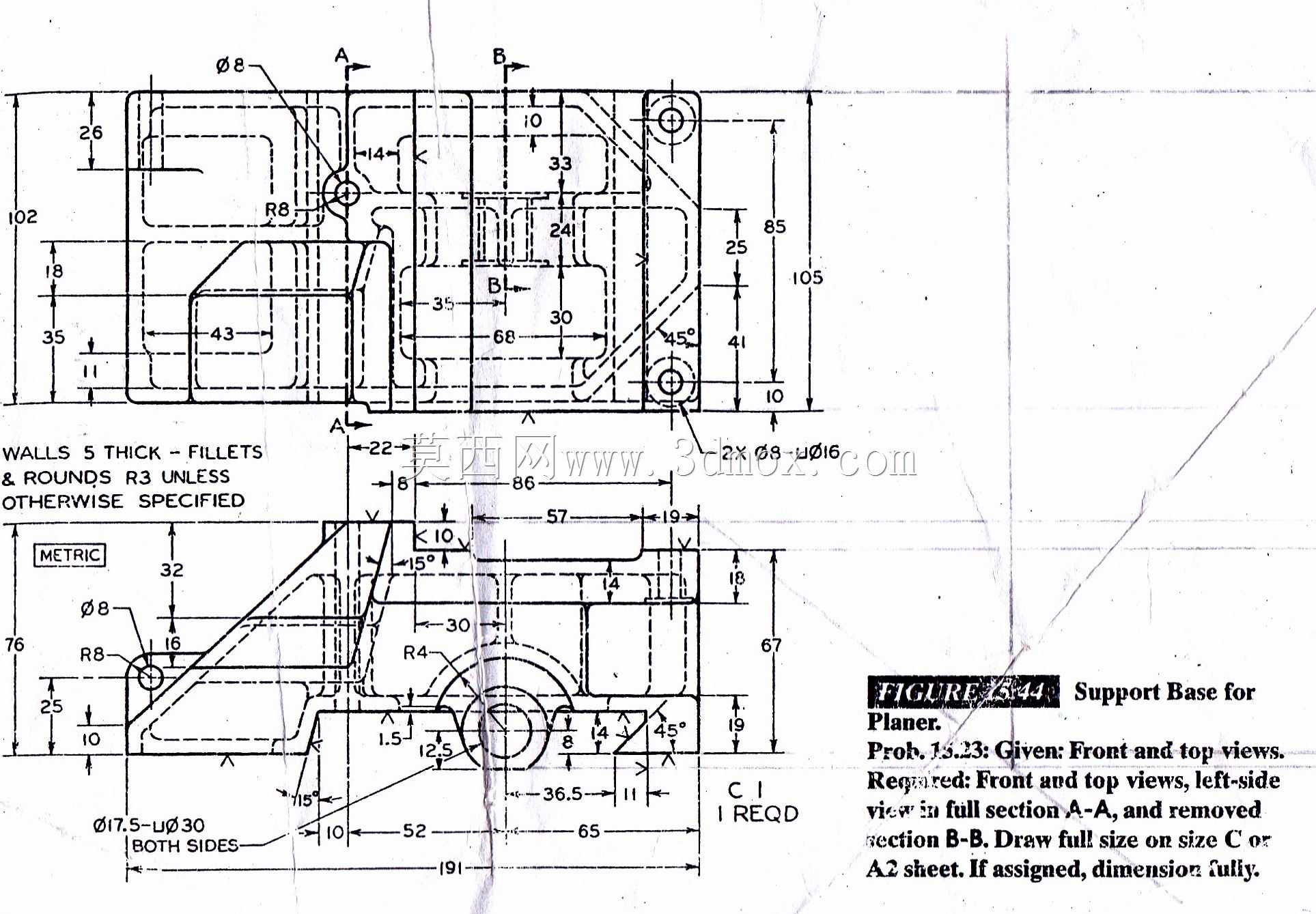

　　底部设置与床身导轨配合的安装基准面，上部预留与滑枕或工作台衔接的连接孔位，侧面的倾斜加强筋并非等厚设计，而是根据受力路径做了变厚度过渡，在载荷传递的主路径上适当增加壁厚，在非承载区域做减重挖腔处理，需要注意的是，挖腔处理时受工艺限制，空腔内半径无法做到3mm以下的圆角，过小的内圆角不仅会增加铸造时的应力集中风险，还会在后续机加工环节出现刀具干涉、清根困难的问题，因此设计时将内圆角控制在工艺可实现的合理范围内，兼顾结构性能与加工可行性。从安装边界来看，支撑座底部的安装面设置了两个定位销孔与若干螺栓连接孔，定位销孔用于安装时的精准定位，保证支撑座与床身导轨的平行度、垂直度公差满足装配要求，螺栓孔采用沉头设计，

　　避免螺栓头突出影响上部运动部件的行程；上部的连接面同样设置了对应规格的连接孔位，孔位的位置度公差严格按照机床装配精度要求设定，保证上部运动部件安装后，运动方向与床身导轨的平行度误差控制在允许范围内。从外形尺寸的适配性来看，该支撑座的整体轮廓尺寸完全匹配对应型号刨床的安装空间，侧面的避让槽专门为床身的润滑管路、电缆走线预留了空间，避免装配时出现管路挤压、干涉的问题；支撑座与运动部件配合的滑动面，设计时预留了后续刮研的余量，装配时通过刮研处理可以有效降低配合面的接触刚度误差，提升运动过程的平稳性。在实际应用中，这类支撑座通常采用铸铁材料铸造而成，铸铁本身具备良好的减振性能与耐磨性能，非常适合机床这类承受交变冲击载荷的设备构件，

　　铸造完成后经过时效处理消除内应力，再对各个安装基准面、连接孔位进行机加工，最后对滑动配合面进行淬火处理提升表面硬度，延长构件的使用寿命。从功能特性上，该支撑座除了承担基础的承载、定位作用外，其半开放的空腔结构还可以作为切削液、切屑的导流通道，加工过程中喷淋的切削液带着切屑可以顺着支撑座的斜面回流到机床的排屑槽内，减少切屑在安装缝隙内堆积的问题，降低日常维护的清理难度；同时加强筋的布局方向与切削力的主作用方向保持一致，能够将切削产生的冲击力快速分散传递到整个床身结构上，避免局部应力集中导致构件过早出现疲劳损坏。在进行这类支撑构件的三维建模时，需要特别注意安装孔位的同轴度、配合面的平面度公差设定，同时要充分考虑铸造、机加工的工艺可行性，避免出现无法加工的结构特征，比如过小的内圆角、过深的盲孔、壁厚突变过大的区域，这些细节都会直接影响后续零件的加工质量与使用性能。对于设备选型与结构改造的从业者来说，这类支撑座的结构参数可以作为同类型刨床维修、改造时的参考依据，根据实际设备的载荷等级、安装空间调整壁厚、加强筋布局以及孔位尺寸，保证替换后的构件能够满足设备的精度与刚性要求。
